0.96英寸I2C接口OLED显示模组结构

　　这款0.96英寸规格的OLED显示模组，是嵌入式开发、小型智能设备领域常用的人机交互显示部件，日常在手持检测仪器、小型物联网终端、桌面迷你外设、开源硬件开发项目中都能见到它的身影，核心作用是输出设备运行参数、状态提示、简单交互菜单这类可视化信息，相比同尺寸的LCD屏，它具备自发光特性，不需要额外搭配背光层，在弱光环境下显示对比度更高，同时功耗表现更优，很适合对供电续航有要求的便携类电子设备。

　　从结构设计来看，整个模组采用PCB作为承载基底，屏体通过绑定工艺固定在PCB正面居中位置，屏体四周做了窄边封胶处理，能避免日常使用中灰尘、潮气侵入屏体绑定区域造成显示故障。PCB四角预留了标准的圆形安装孔，孔位做了金属化包边处理，安装时可以通过M2规格的铜柱或者螺丝直接固定在设备内部的安装位上，安装孔的中心距经过标准化设计，兼容市面上绝大多数开源开发板的屏体扩展位，不需要额外做转接板就能完成装配。

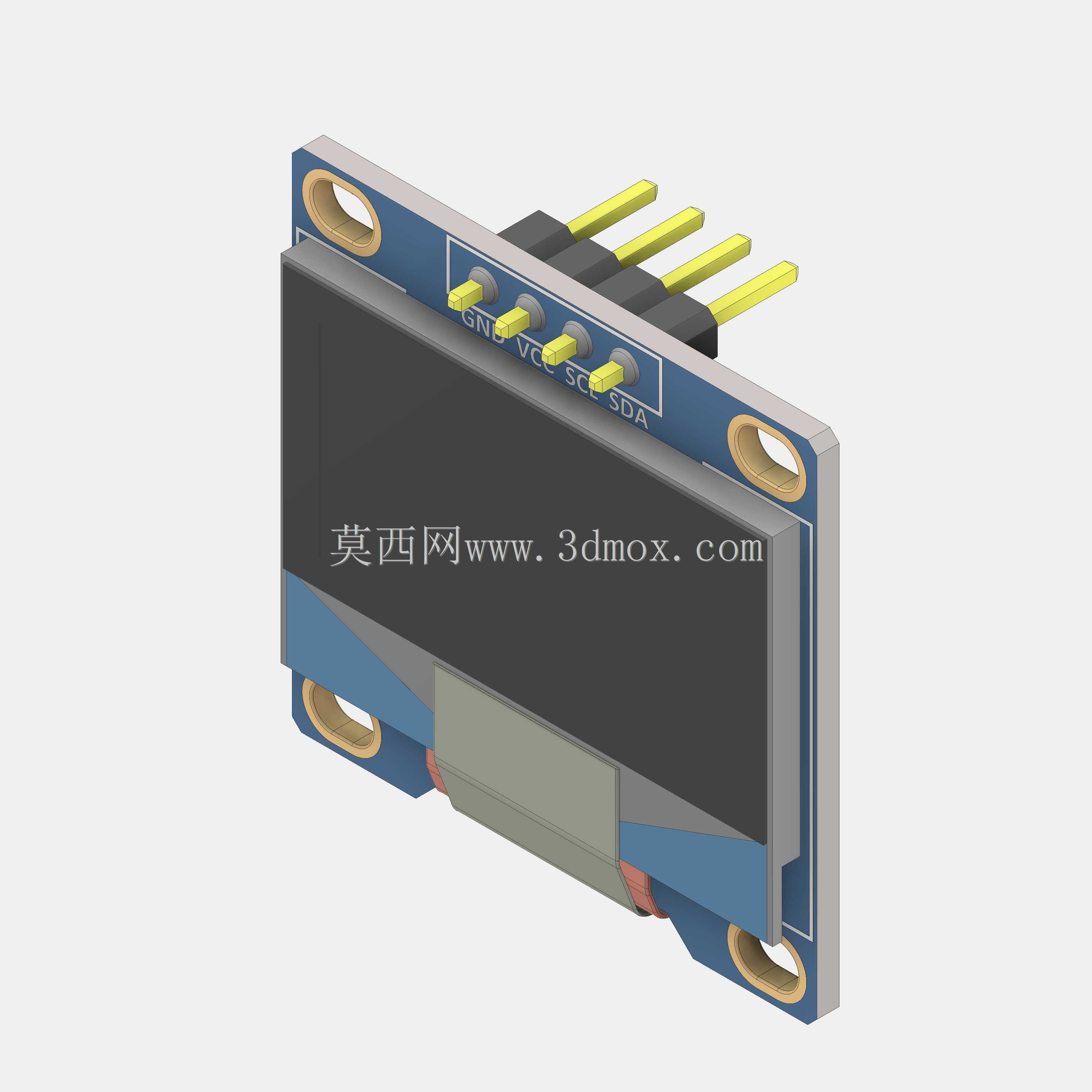

　　接口部分采用了直插排针设计，排针引脚从PCB一侧边缘引出，依次对应电源地、电源正、I2C时钟线、I2C数据线四个功能引脚，这种引脚排布是行业内通用的0.96寸I2C OLED标准定义，工程师在做硬件选型时不需要重新调整PCB走线定义，直接套用成熟的参考电路就能完成驱动设计，能大幅缩短硬件开发的周期。排针采用卧式焊接在PCB上，引出方向平行于PCB板面，安装时可以顺着设备内部走线方向排布，不会额外占用垂直方向的装配空间，对内部空间局促的小型设备十分友好。

　　这款模组的供电引脚做了针对性优化，调整了电源输入引脚的适配逻辑，兼容3.3V与5V两种常用的嵌入式系统供电电平，不需要额外在外围增加电平转换电路，直接对接常用的单片机、开发板IO口就能正常工作，降低了硬件设计的复杂度。屏体的有效显示区域为128*64像素点，属于单色显示规格，日常用来显示字符、简单图标、参数数值完全够用，因为OLED像素点独立发光的特性，显示黑色内容时对应像素完全不点亮，不会出现LCD屏常见的背光漏光问题，显示纯文本内容时清晰度表现更好。

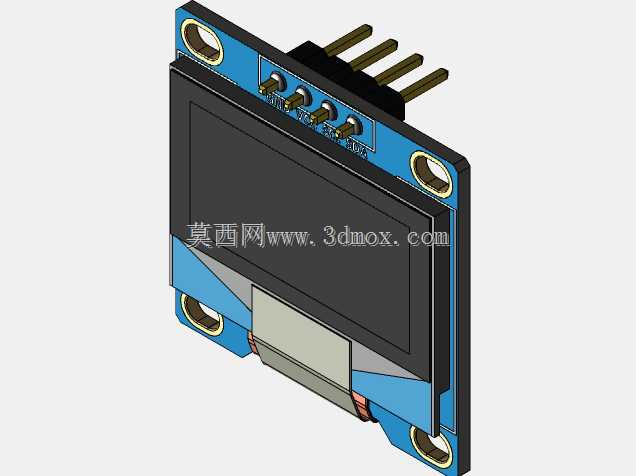

　　建模过程中，对PCB表面的丝印标识、焊盘纹理、排针的金属光泽与塑料基座质感、屏体表面的偏光层质感都做了还原，安装孔的位置、排针的伸出长度、屏体相对于PCB的凸起高度都按照实物的实际装配尺寸做了1:1复刻，工程师在做设备整体结构装配校验时，可以直接调用这个模型导入总装配体，检查屏体与设备外壳的视窗对位是否准确、排针与周边元件是否存在干涉、安装孔位是否与内部支架匹配，提前规避结构设计上的装配冲突。

　　在实际设备集成过程中，这类小型OLED屏通常会在设备外壳上对应位置开一个与显示区域匹配的透明视窗，视窗边缘与屏体表面预留0.2mm左右的装配间隙，避免外壳装配公差挤压到屏体造成显示异常。PCB背面没有布置过高的元件，整个模组的最大厚度控制在较低水平，即使是超薄的手持设备外壳也能顺利容纳。因为采用I2C通信接口，整个屏体只需要两根通信线就能完成数据传输，相比并行接口的显示屏能大幅节省主控芯片的IO资源，对于IO口资源紧张的小型单片机方案来说是非常合适的选型。

　　从长期使用的可靠性角度来看，模组的PCB采用FR-4基材，排针与PCB的焊接位置做了加厚焊盘处理，多次插拔排线也不容易出现焊盘脱落的问题，屏体与PCB的连接区域做了封胶加固，日常设备移动产生的轻微震动不会导致屏体接触不良。建模时也还原了PCB边缘的工艺倒角，没有尖锐的边角，装配时不会划伤设备内部的连接线或者其他元件，符合电子设备结构设计的安全规范。
