可伸缩调节辊道输送设备结构设计

　　这款可伸缩调节的辊道输送结构，在车间物料转运、流水线接驳、装卸货辅助场景中适配性极强，尤其是在作业空间受限、输送距离需要频繁调整的工位，相比固定长度的辊道线能省去大量拆装调整的工作量。日常生产中，经常会遇到不同批次工件转运距离变化、临时接驳不同设备出料端、装卸货时车辆停靠位置不固定的情况，固定长度的辊道要么长度不够需要额外拼接，要么过长挤占作业通道，这款伸缩结构的辊道刚好能解决这类痛点，不用额外准备多段不同长度的辊道，单台设备就能覆盖一定范围内的长度需求，闲置时收缩放置也能减少仓储占用空间。

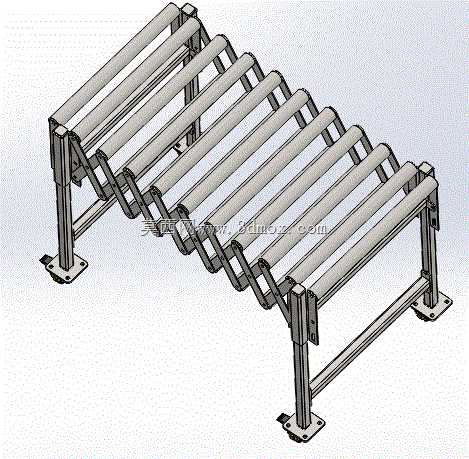

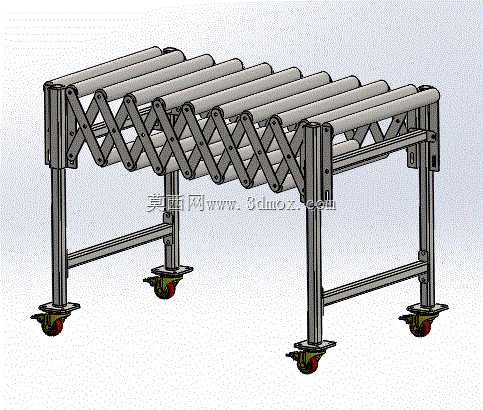

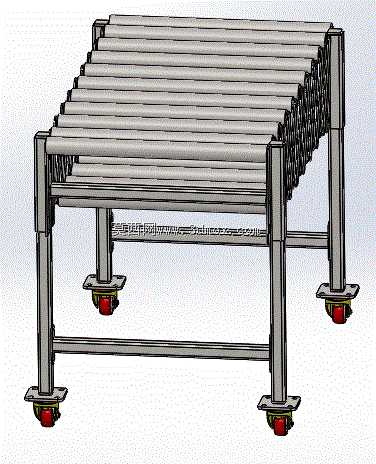

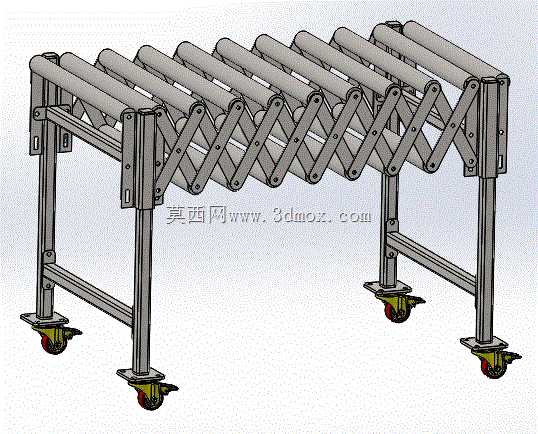

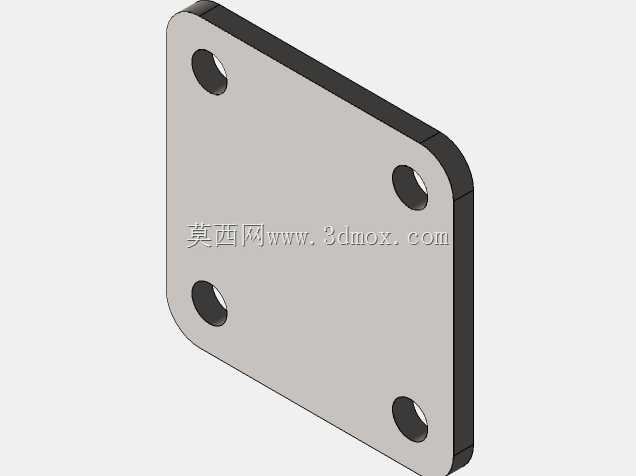

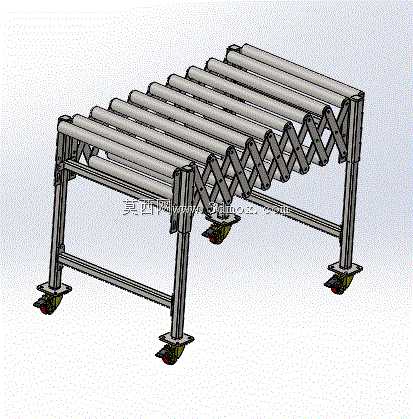

　　从功能特性来看，该设备采用剪叉式伸缩支架作为长度调节的核心结构，每一组剪叉臂对应一根输送辊筒，伸缩过程中辊筒之间的间距会随整体长度同步变化，全程保持辊筒排布均匀，不会出现局部辊间距过大导致小件卡滞、掉落的问题。支腿部分采用可调节高度的设计，能根据对接设备的出料高度、作业人员的操作高度调整整体工作面高度，适配不同高度差的接驳需求，支腿底部配置的万向脚轮带刹车结构，需要调整位置时可以直接推移，到位后踩下刹车就能固定位置，不用额外打膨胀螺栓固定地面，适合需要频繁调整工位布局的生产场景。

　　设计思路上，整体结构优先考虑了现场使用的便捷性与结构可靠性，剪叉臂之间采用铰接销轴连接，转动部位预留了润滑间隙，长期伸缩使用也不会出现卡滞，铰接点的受力经过校核，满负载伸缩时不会出现结构变形。辊筒采用两端轴承支撑的结构，转动阻力小，工件在上面推移时顺滑无卡顿，辊筒表面做了防锈处理，适应车间多尘、偶尔沾附切削液的使用环境。支腿的高度调节采用套管加锁紧旋钮的结构，调整时松开旋钮就能上下滑动内管，调整到目标高度后拧紧旋钮即可锁定，不需要额外工具，一线操作人员就能快速完成调整。

　　关于安装边界与尺寸适配，该设备收缩状态下整体长度较短，能通过常规车间通道、电梯门，伸展后长度可覆盖数米的输送距离，完全伸展时整体结构的稳定性经过验证，不会出现侧翻、中部下垂的问题。工作面宽度适配常规的周转箱、机加工工件、包装件的输送需求，支腿的横向跨距设计合理，即使在满负载状态下，侧边受力也不会出现倾翻风险。设备整体不需要外接动力，属于无动力辊道结构，依靠人力推移工件或者借助工件自身重力实现输送，不需要布设电缆、气源，到货后展开调整好高度就能直接投入使用，没有复杂的安装调试流程，也不存在后续的动力维护成本。

　　在实际选型适配时，需要注意对接设备的出料端高度要落在支腿的高度调节范围内，输送的工件底部要平整，避免过小的工件从辊筒间隙掉落，单段输送的工件重量不要超过单根辊筒的额定承载，日常维护只需要定期给剪叉铰接点、辊筒轴承加注润滑脂，检查脚轮刹车的可靠性即可，整体维护成本极低，适合机械加工车间、仓储物流区、包装流水线等多种场景作为临时或固定输送接驳设备使用，能有效减少人工搬运的工作量，提升物料转运的效率，降低工件搬运过程中磕碰损伤的概率。
