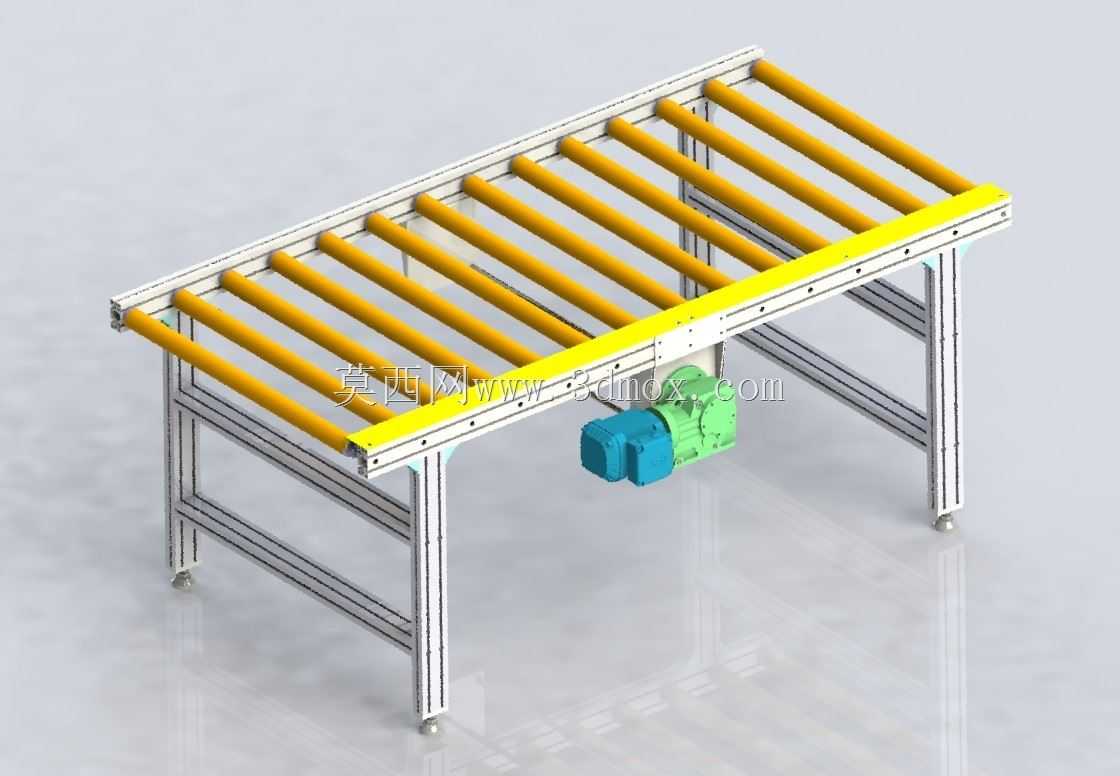

链轮驱动辊道物料输送设备结构

　　这套链轮驱动的辊道输送结构，在离散制造车间的工序间物料转运场景里适配性极强，不管是机加工段的工件周转、装配线的工装板输送，还是仓储端的整托物料平移，都能通过调整辊筒间距、机架高度匹配不同的载具与工件规格。从实际落地的工况来看，这类动力辊道最常布置在加工中心上下料工位旁，承接机械手送出的加工完成件，也可对接皮带线、提升机组成长距离输送链路，相比无动力辊道，它不需要人工推送，能稳定控制输送速度，避免重型工件在滑动过程中磕碰划伤加工面。

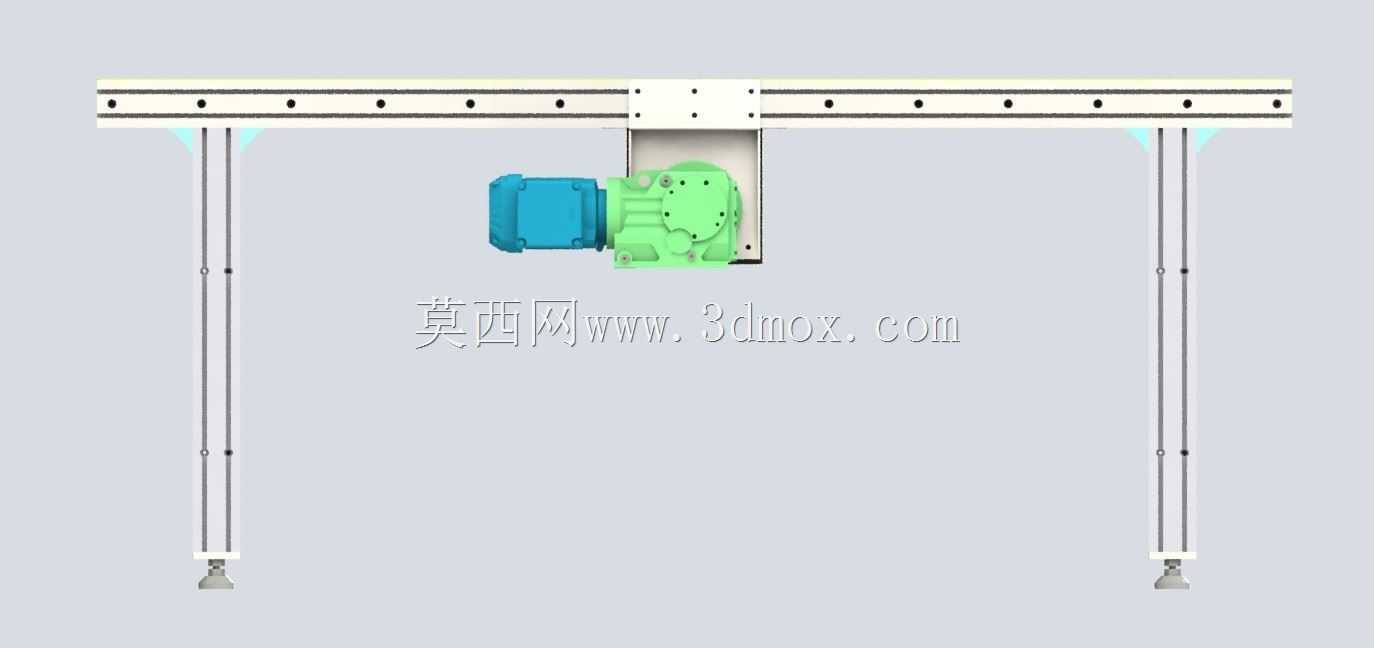

　　设备的核心传动采用单排链轮串联的布局，每根辊筒的轴端都固定有传动链轮，相邻辊筒通过链条依次连接，驱动端布置在机架中部下方，相比端部驱动的结构，这种中置驱动的方式能缩短单段链条的传动跨度，减少长链条运行时的抖动与跳齿风险，驱动单元的输出轴通过双排链轮与相邻两根辊筒连接，动力分流后向两侧辊筒传递，整线辊筒的线速度一致性更好，不会出现端部驱动时远端辊筒扭矩不足、重载下打滑停转的问题。辊筒本身采用表面镀锌的碳钢材质，辊面做了精磨处理，圆跳动控制在0.2mm以内，输送表面平整度高，对于底面平整度较好的箱体、托盘类载具，输送过程中不会出现卡滞、跑偏的情况。

　　机架部分采用工业铝型材拼装结构，所有连接位置都采用内置角码与T型螺栓锁紧，不需要焊接加工，现场安装时只需要按照装配顺序锁紧螺栓即可，后期如果需要调整输送线长度、增减工位，只需要拆解对应段的型材与辊筒就能完成改造，相比焊接钢结构机架，改造周期能缩短70%以上，而且铝型材表面的阳极氧化层耐锈蚀、易清洁，适合机加工车间有切削液飞溅、装配车间有防尘要求的工况。机架的四条支腿底部都配置了可调脚杯，脚杯的调节行程达到80mm，安装时不需要对地面做高精度找平，通过调整脚杯高度就能让整段辊道的水平度控制在1mm/m以内，避免工件因为辊道倾斜出现自行滑移的问题。

　　从设计层面考虑，这套结构的辊筒间距做了模块化选型预留，常规配置下辊筒中心距为100mm，能适配最小长度200mm的工件输送，如果需要输送更小尺寸的零件，只需要更换短轴辊筒、加密链轮排布就能实现，不需要改动机架的主体安装孔位，因为铝型材上的T型槽是通长结构，辊筒的安装座可以在槽内任意位置固定，给后期的工艺调整留足了冗余。驱动单元的安装位置也做了浮动调节设计，电机安装板上开有长圆孔，安装时可以通过调整电机位置张紧传动链条，后期链条磨损伸长后，不需要拆解辊筒就能重新张紧，日常维护的操作门槛很低。

　　安装边界方面，这套辊道的标准段宽度为800mm，有效输送宽度为750mm，常规长度配置为2000mm，机架总高度可以根据对接设备的高度在700mm到1200mm之间调整，支腿的横向跨距为600mm，设备运行时的重心完全落在支腿支撑范围内，即使单侧放置100kg的偏重工件，也不会出现侧翻风险。设备的驱动部分全部布置在辊面下方的安全区域，传动链条外侧可以加装可拆卸的防护罩，避免车间内的杂物、人员衣物卷入传动结构，符合车间设备的安全防护要求。另外，辊道的两端都预留了对接接口，可以直接和同规格的辊道段拼接，也能通过加装过渡板对接不同高度、不同类型的输送设备，组成复杂的车间物流输送网络。

　　在实际选型建模时，需要重点核对辊筒的承重参数，单根辊筒的额定动载荷为50kg，整线额定载荷按照每米200kg设计，如果需要输送更重的工件，可以更换壁厚更大的辊筒、加大链轮的规格，同时将驱动电机的功率从常规的0.37kW提升到0.75kW，就能满足重载输送的需求。建模过程中所有的安装配合都按照实际加工公差设置，铝型材的连接孔位、辊筒与安装座的配合尺寸、链轮与轴的键连接参数都完全符合工业铝型材与输送配件的通用标准，导出的模型可以直接用于工程出图、现场安装指导，不需要再做额外的尺寸校核。
