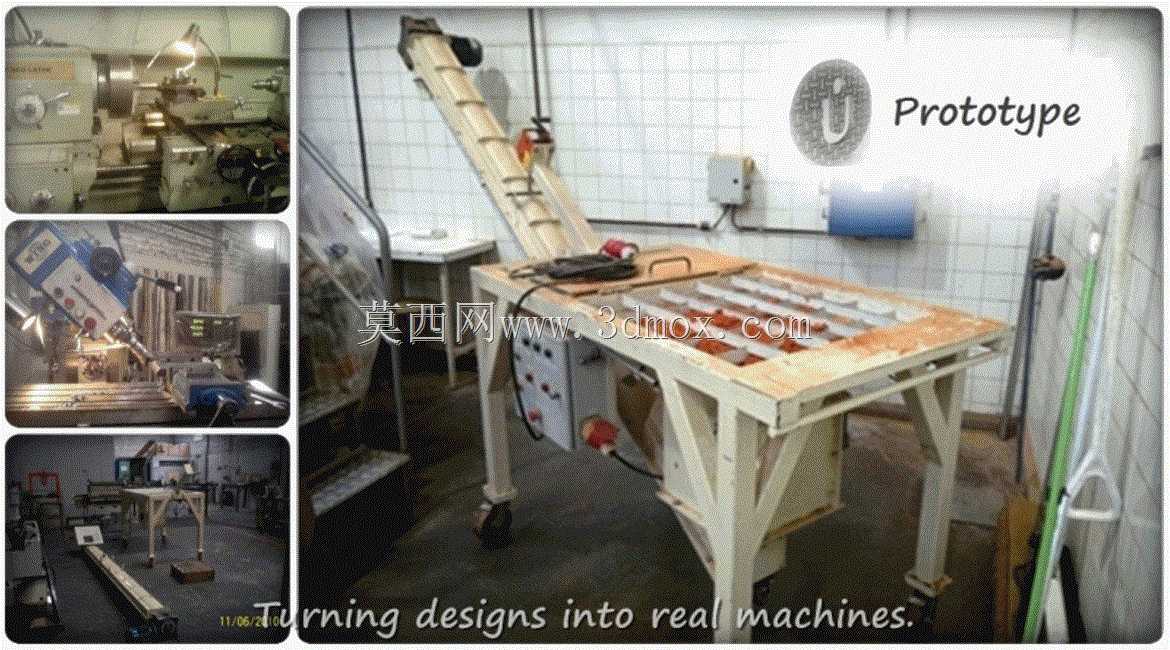

倾斜式上料输送储料一体化设备结构

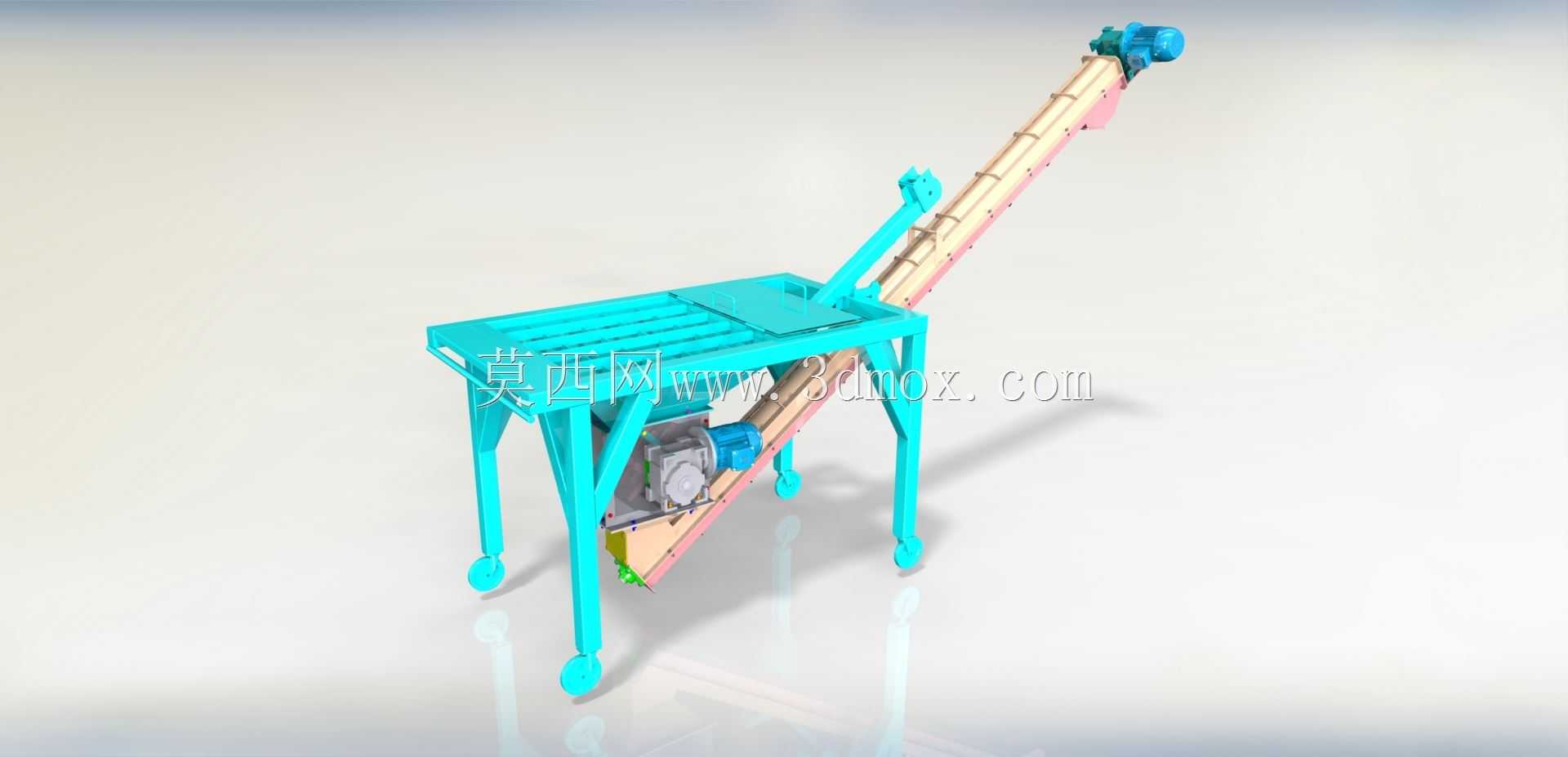

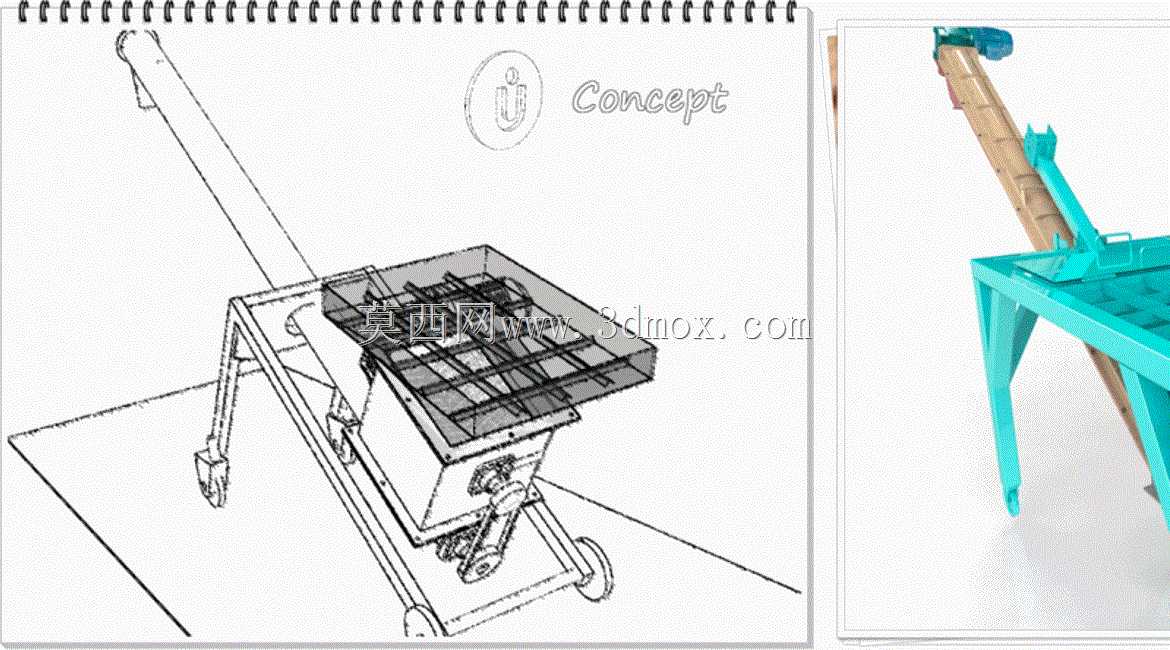

　　这套倾斜式上料输送储料一体化结构，主要面向散状颗粒、粉体类物料的中转上料工序，常见于食品加工、橡塑配料、精细化工原料预处理的生产车间场景，用来衔接低位投料工位与高位储料、计量或加工设备，替代传统人工登高投料的作业模式，降低车间物料转运过程中的人力投入，同时减少敞口转运带来的物料洒落、粉尘外溢问题。从结构布局来看，整套设备分为低位受料段、倾斜输送段、高位落料段以及立式储料单元四个核心部分，低位受料段设置了格栅式投料平台，格栅间隙可根据投料物料的粒径做适配调整，主要作用是拦截物料中混入的大块异物或者包装碎屑，避免异物进入输送段造成卡滞或者后续加工设备的损坏，受料斗的侧壁做了倾斜导流设计，角度设置在55度到60度之间，

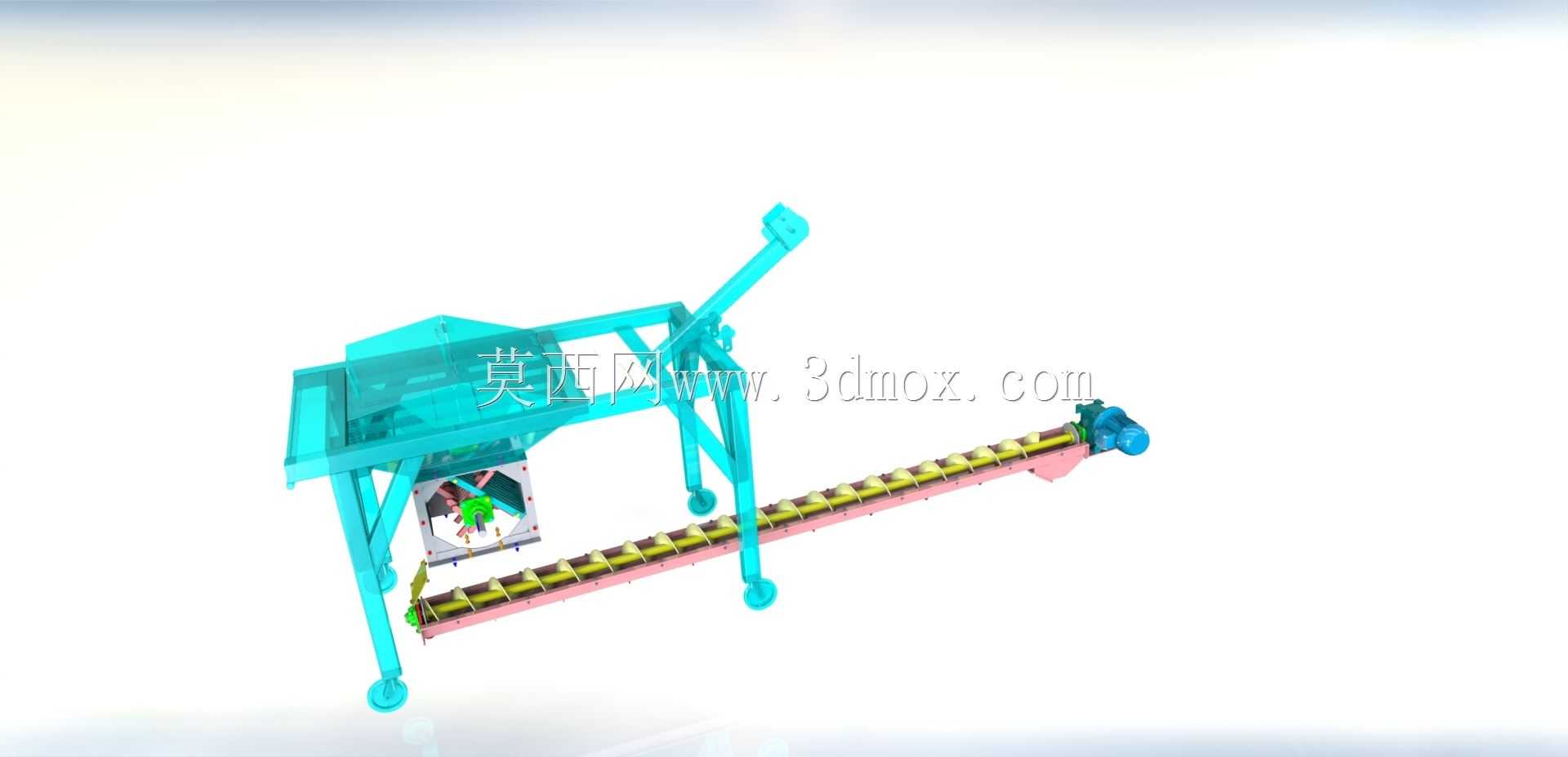

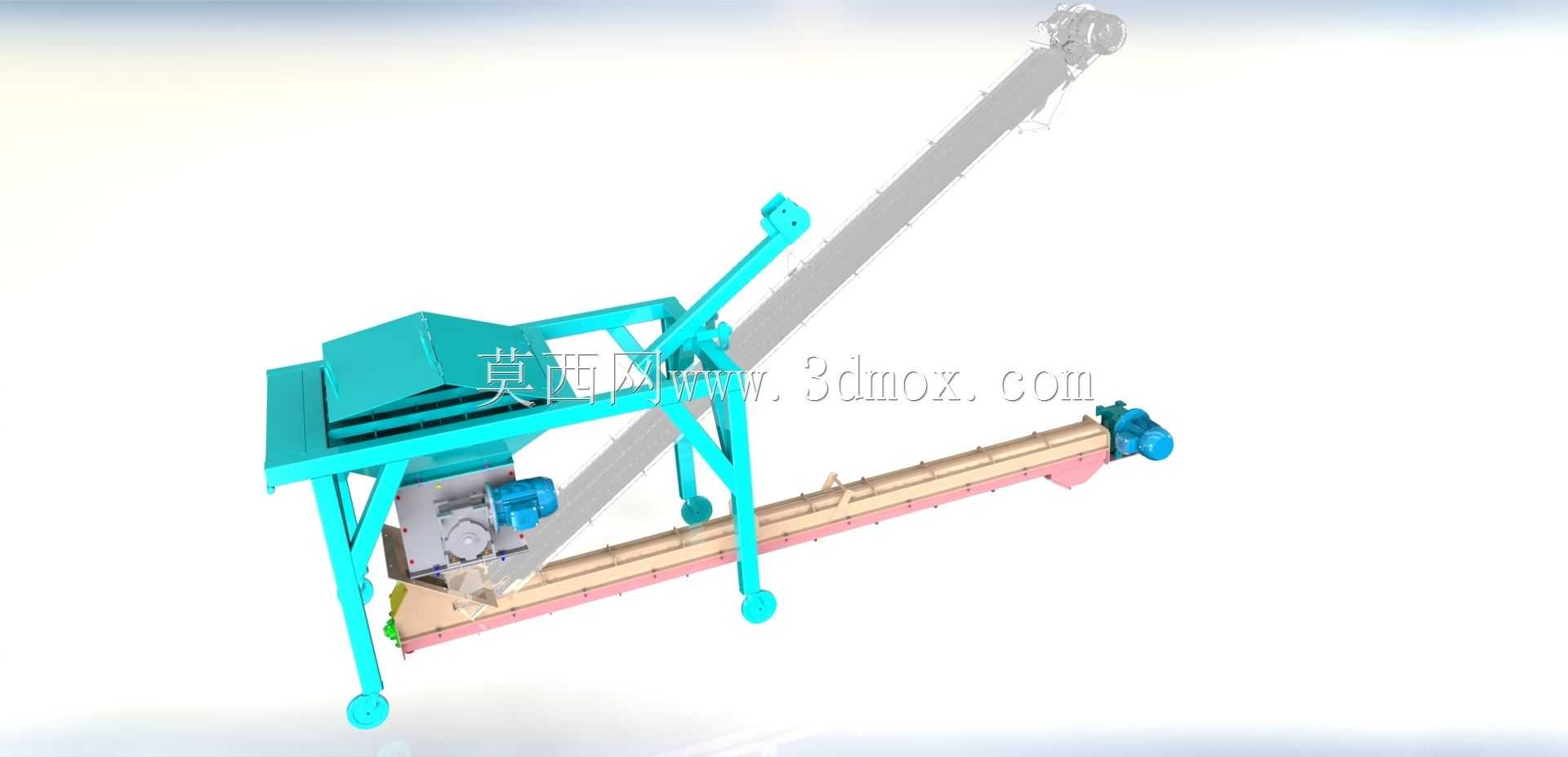

　　针对流动性一般的粉体物料也能保证顺利滑入输送槽内，不会在料斗角落形成积料死角。倾斜输送段采用的是带侧边挡边的皮带输送结构，输送倾角设置在42度左右，这个角度是兼顾输送效率与设备占地空间的平衡值，倾角过小会拉长设备整体长度，占用过多车间平面空间，倾角过大则容易出现物料下滑回落的问题，挡边的高度根据输送物料的堆积密度做了匹配，保证输送过程中物料不会从侧边撒落，输送段的两端分别设置了驱动端与张紧端，低位端的驱动电机采用轴装式减速结构，直接与主动滚筒连接，省去了额外的链传动或者带传动结构，减少了传动环节的故障点，同时电机安装位置在受料段的侧下方，避开投料时的物料洒落区域，避免物料堆积在电机外壳上影响散热；高位端的张紧结构采用螺杆式张紧，

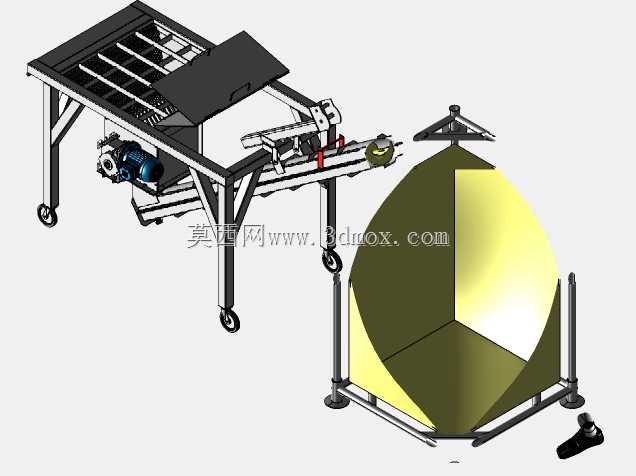

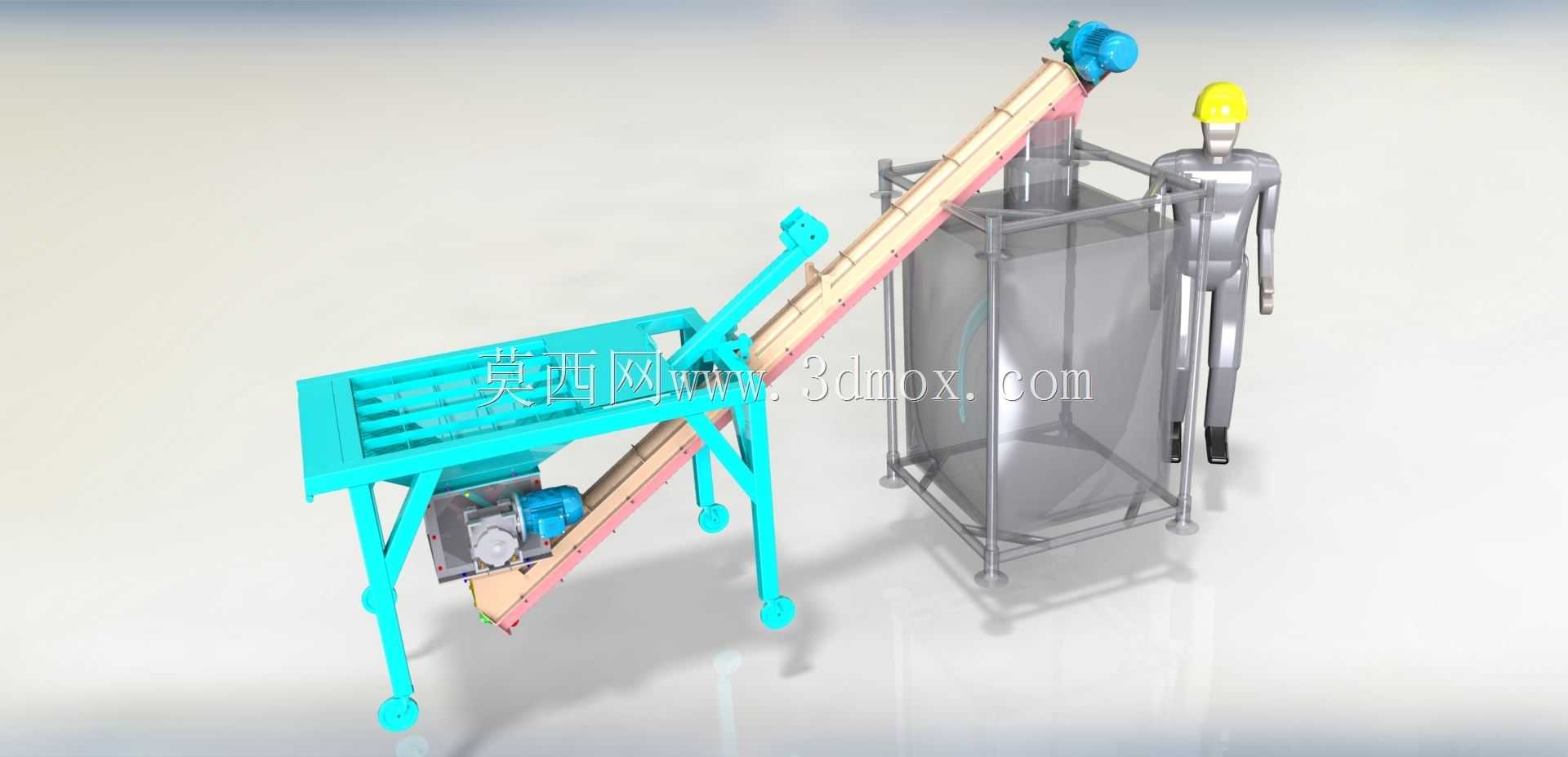

　　可根据皮带的使用磨损情况调整张紧行程，保证皮带运行过程中不会出现打滑、跑偏的问题，整个输送段的机架采用方管焊接结构，支腿底部设置了可调脚杯，可根据车间地面的平整度调整设备水平度，同时抵消地面轻微沉降带来的设备倾斜问题。高位落料段的出料口直接对准立式储料罐的中心进料位置，出料口设置了导流挡板，可根据物料的下落速度调整挡板角度，避免物料高速下落冲击储料罐底部造成罐体变形或者物料分级，储料罐采用立式方型圆角结构，相比圆罐更方便与周边的计量设备、出料机构做衔接安装，罐体外部采用型材焊接的框架做支撑，框架底部同样设置了可调支撑脚，可独立调整储料罐的安装高度与水平度，不需要与输送段的机架做刚性硬连接，避免输送段运行时的振动传递到储料罐，影响后续计量工序的精度。从安装边界来看，整套设备的平面占地长度约为4.2米，宽度约为1.4米，输送段最高点距离地面的高度约为3.6米，储料罐的有效容积约为1.2立方米，可满足单批次15到20分钟的连续生产供料需求，设备安装时需要在低位投料位置预留至少1.2米的操作空间，方便操作人员站在地面完成拆包、投料作业，储料罐的侧面需要预留0.8米的检修空间，方便定期清理罐内积料或者检查料位检测元件的工作状态。设计过程中针对不同物料的特性做了结构冗余考虑，输送段的盖板采用快拆式结构，不需要工具就可以拆卸，方便更换不同材质的输送带，比如输送有一定粘性的物料时可以更换为花纹防滑带，输送有腐蚀性的物料时可以更换为耐腐蚀的PU带，

　　储料罐的内壁可根据物料属性做抛光或者衬塑处理，减少物料粘附。整套结构的受力点都做了加强处理，输送段的中间位置设置了一组辅助支撑滚轮，避免长距离输送时皮带下垂造成的物料撒落，机架的焊接位置都做了去应力处理，避免长期运行过程中出现焊接变形导致的皮带跑偏问题，驱动电机的选型预留了1.2倍的功率余量，应对短时间内投料量过大造成的负载波动，不会出现电机过载停机的问题。在实际车间布局中，这套设备可以直接对接挤出机、混料机、包装机等多种加工设备的进料口，不需要额外做中转衔接结构，相比传统的垂直斗式提升机，这套倾斜式结构的检修维护更加方便，所有的传动部件都布置在设备外侧，不需要拆开设备外壳就可以完成日常的润滑、张紧调整作业，同时运行过程中的噪音更低，适合对车间噪音有要求的生产环境。
