可伸缩模块化辊筒手风琴输送装置

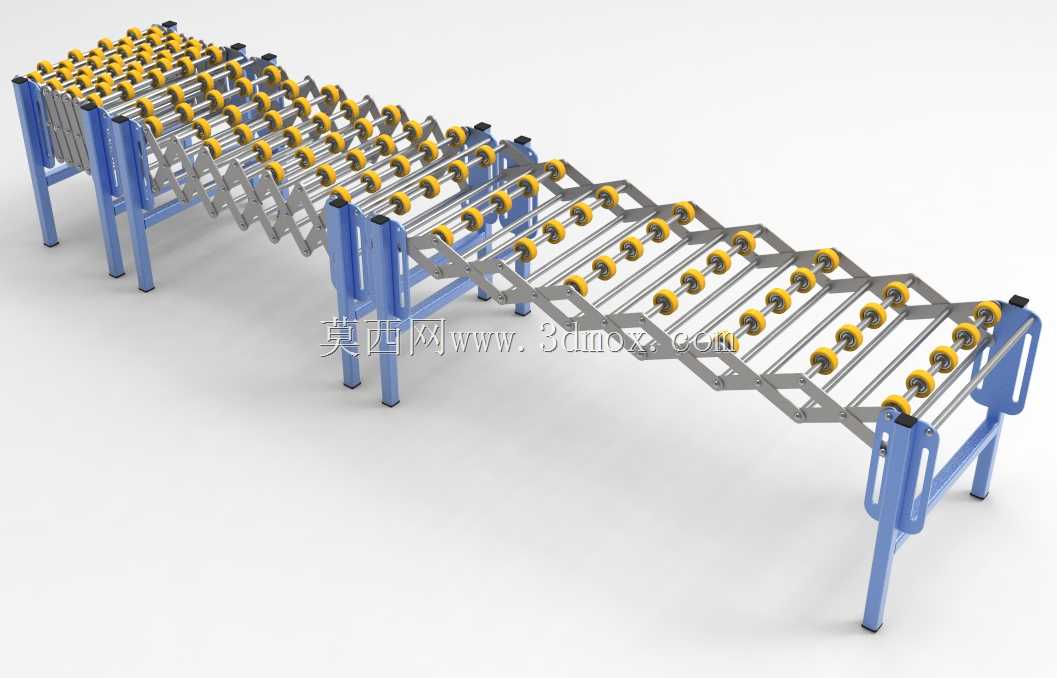

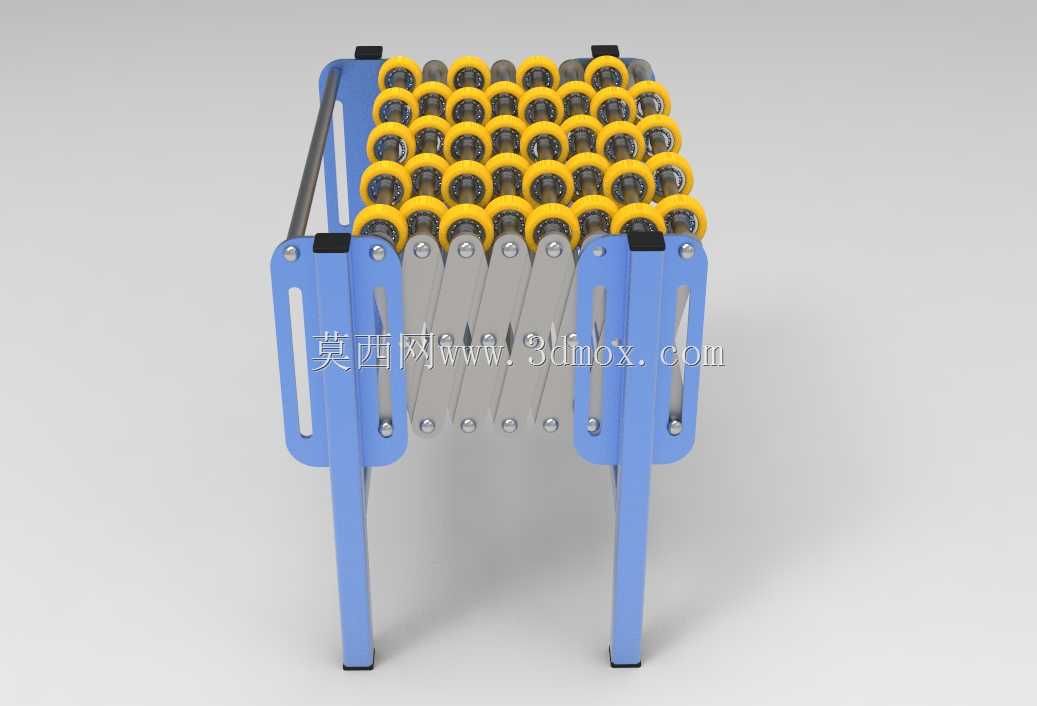

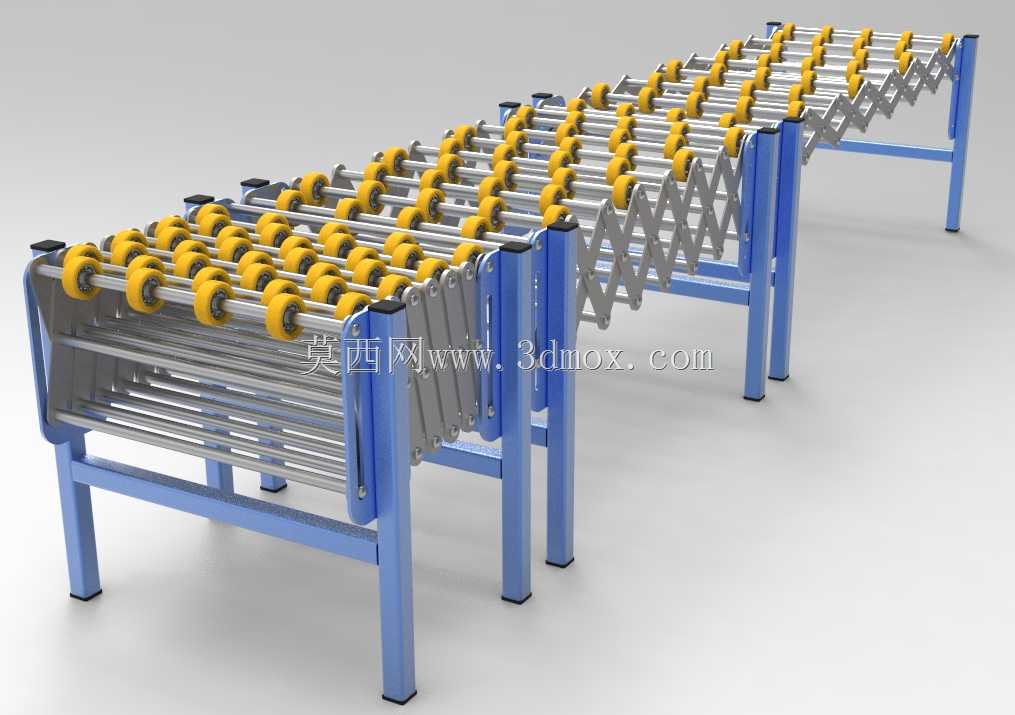

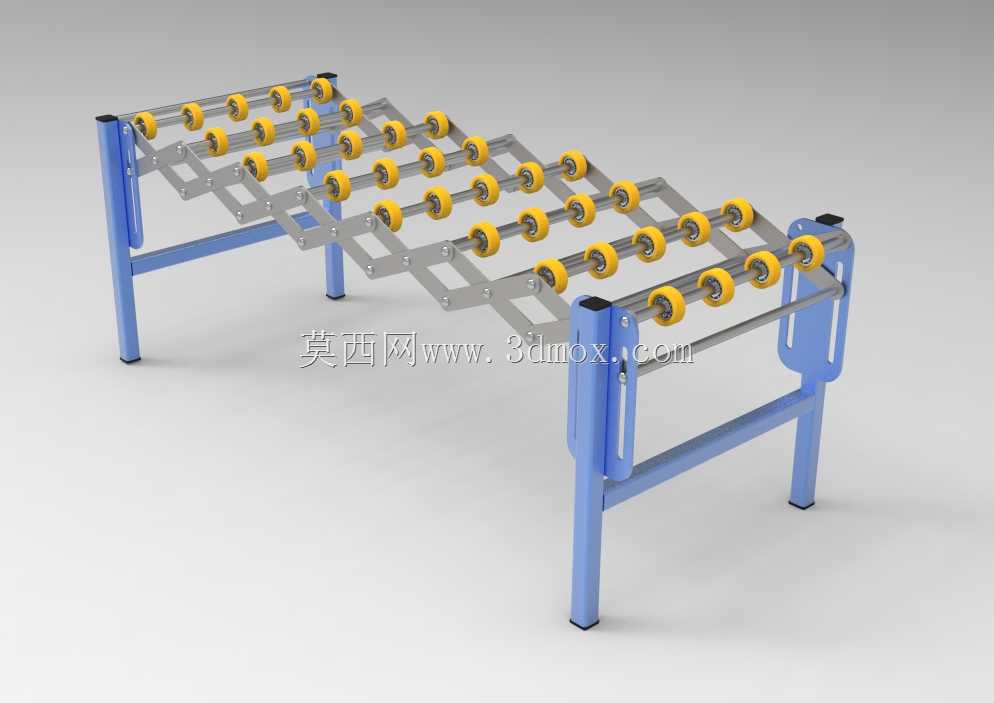

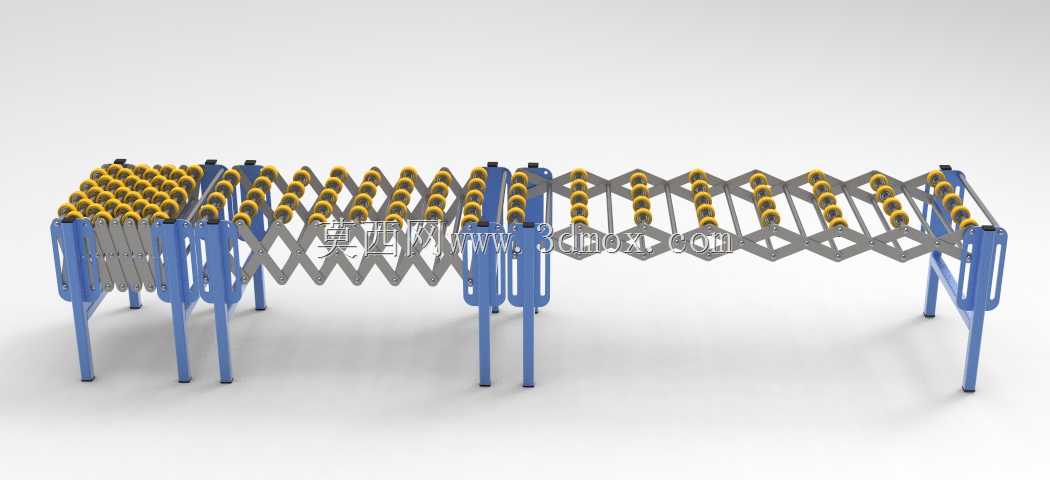

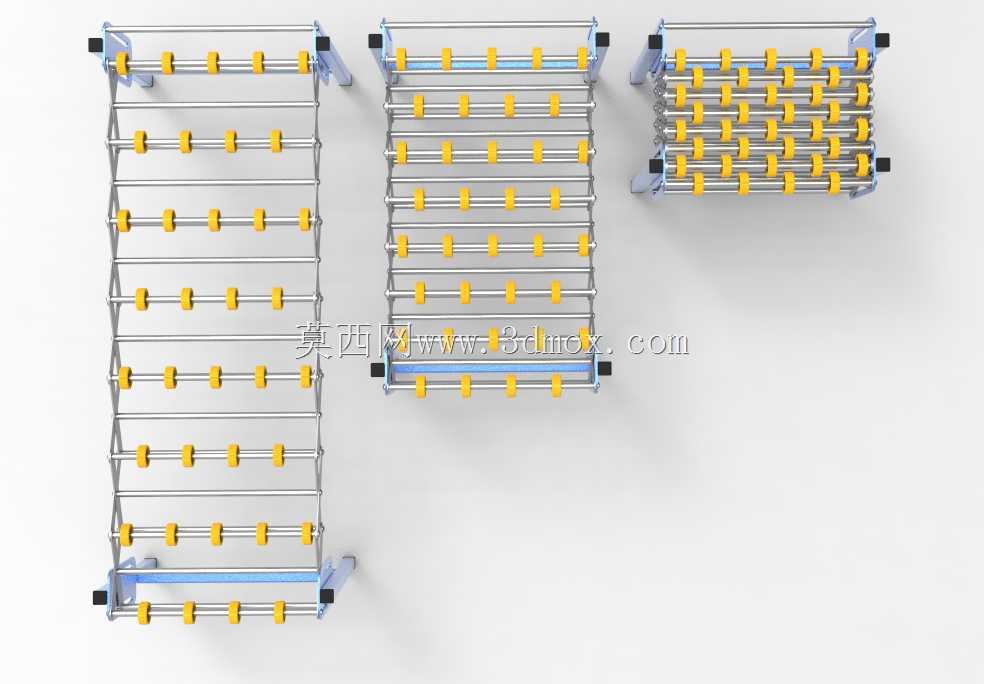

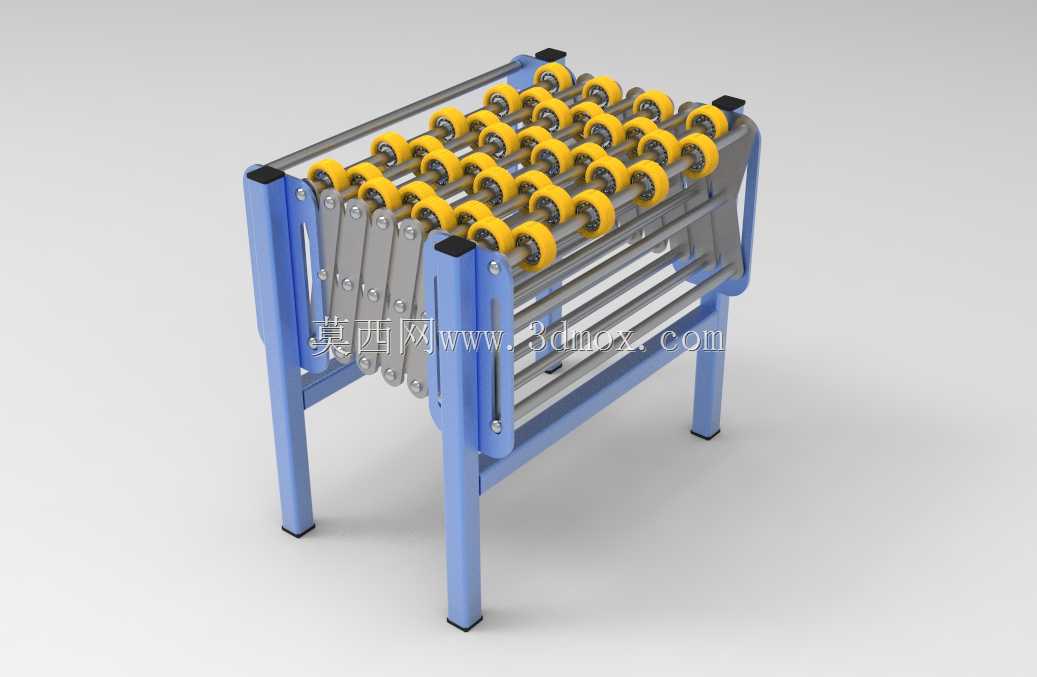

　　这套可伸缩的辊筒输送结构，最早是为了适配车间内不规则的物料转运路径设计的，很多生产车间的工位排布不是完全固定的，尤其是组装类、包装类的产线，经常需要根据订单批次调整工位间距，传统固定长度的辊筒输送机要么长度不够需要拼接多段，要么过长挤占通道空间，这套伸缩式的结构刚好能解决这类场景的痛点。它的伸缩调节范围覆盖30厘米到1230厘米，这个区间不是随意设定的，是结合了多数轻工制造、电商仓储场景下的工位间距、装卸货位与产线的衔接距离测算出来的，最短收缩状态下可以塞进工位台下方的空隙，不会占用通行空间，拉伸到最长状态时可以直接衔接货车尾板与车间内的固定输送线，不需要额外搭建临时过渡架。结构上采用套件式的模块化设计思路，

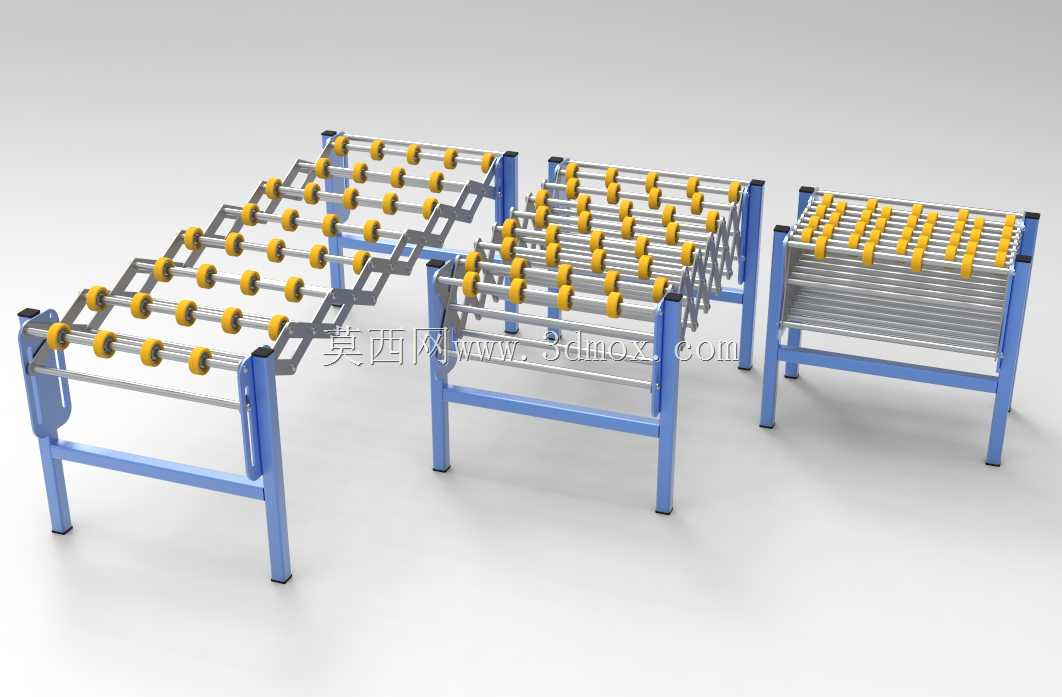

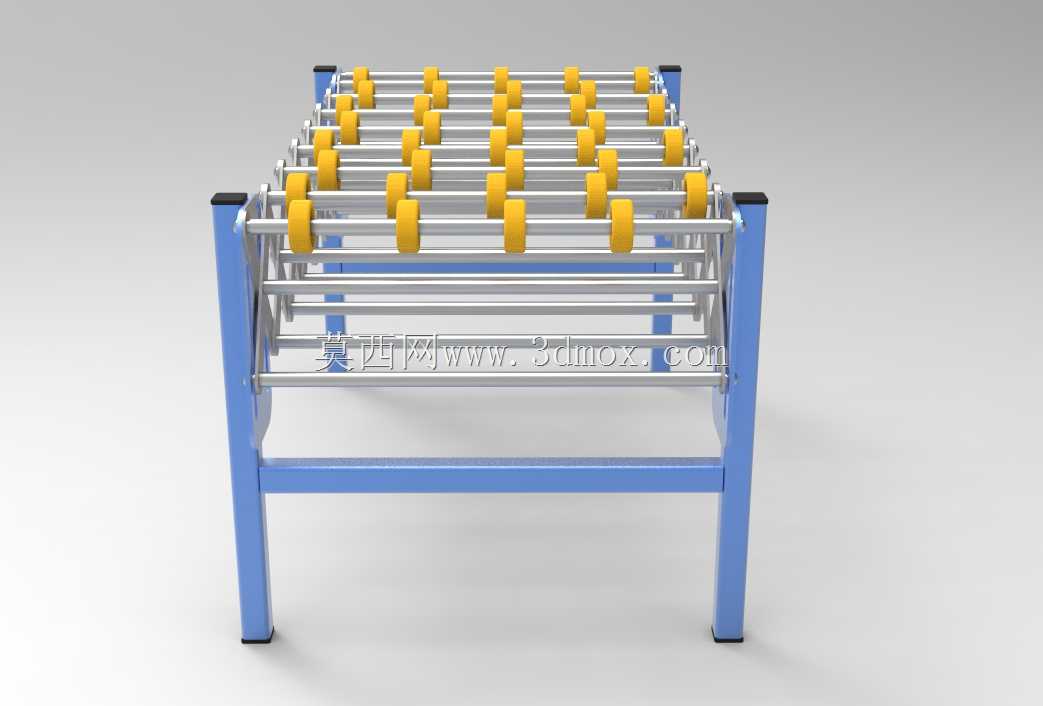

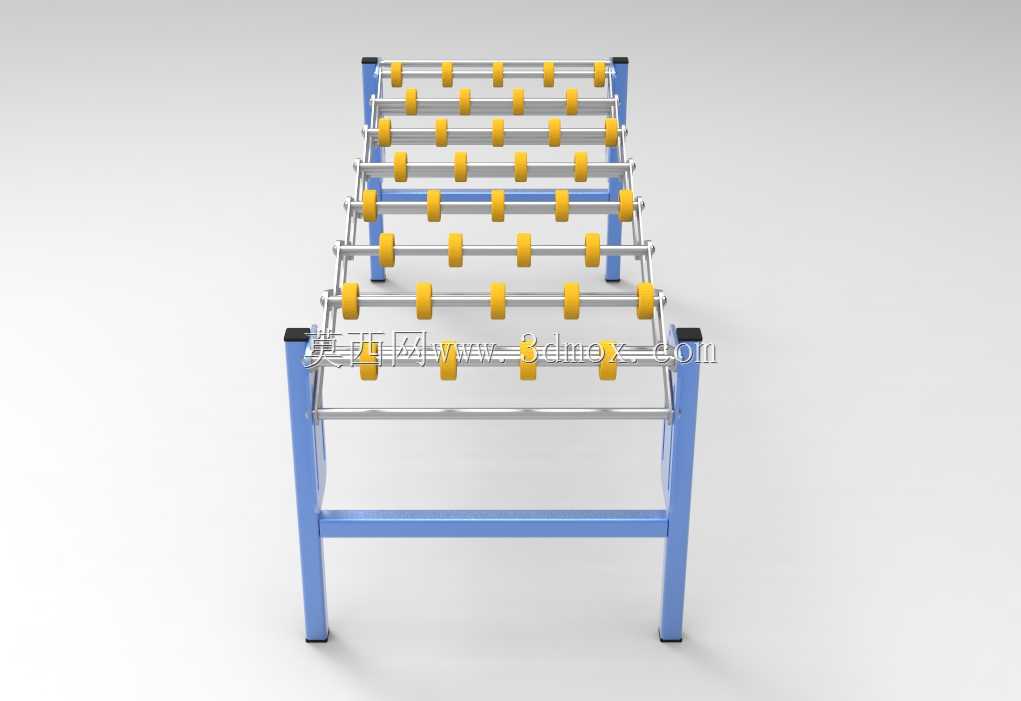

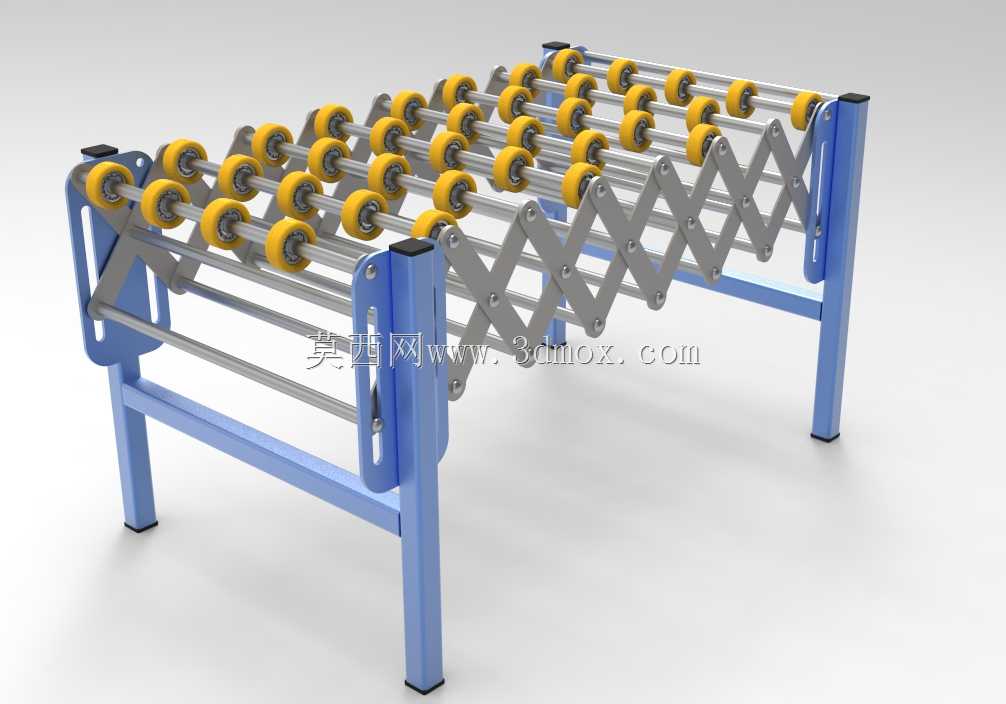

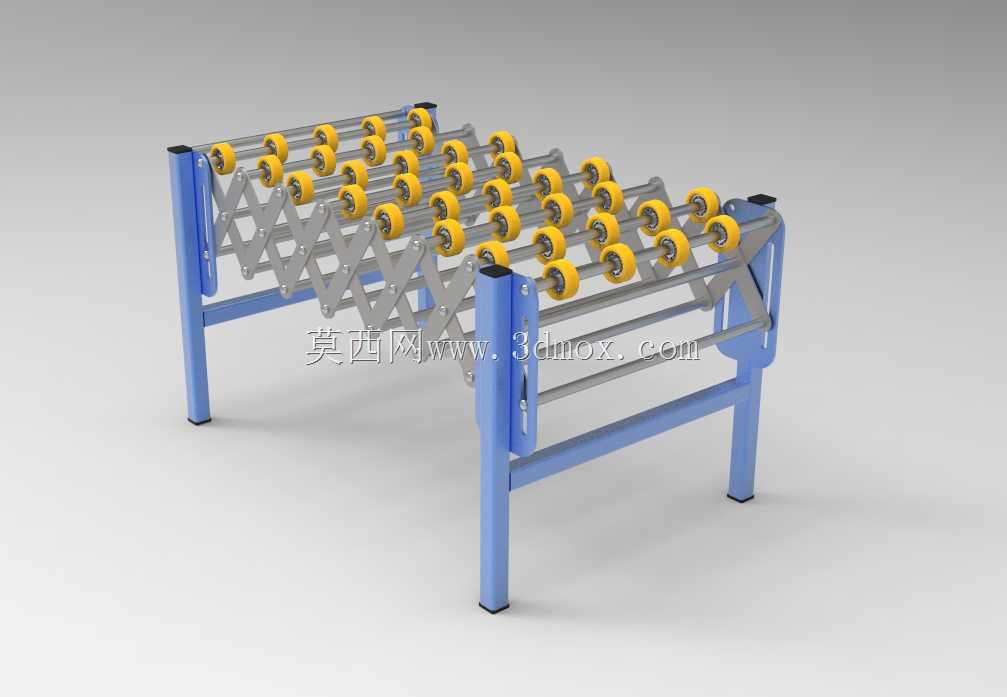

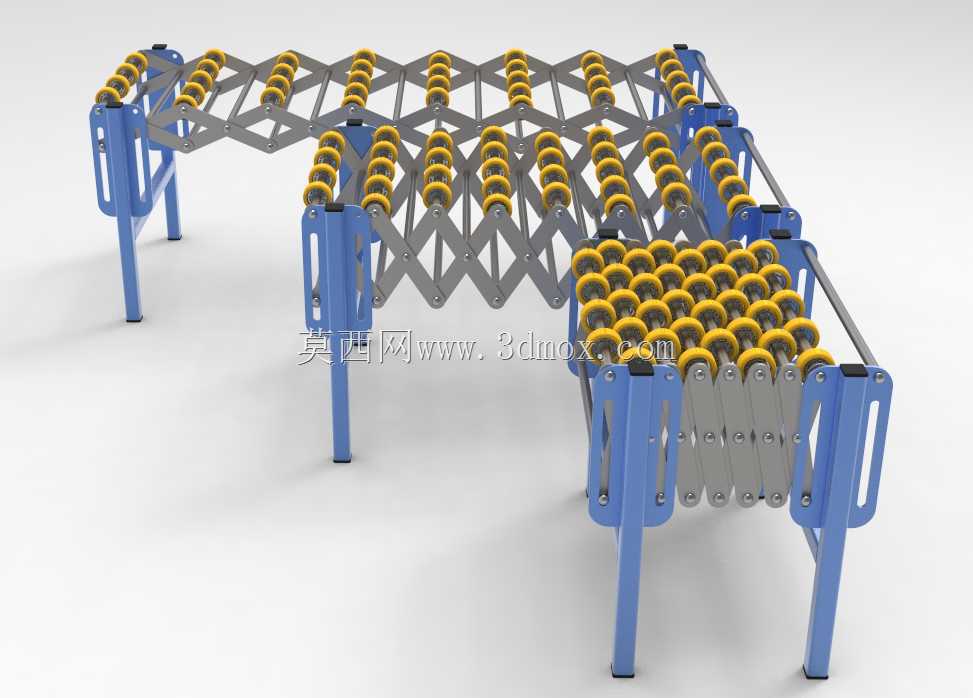

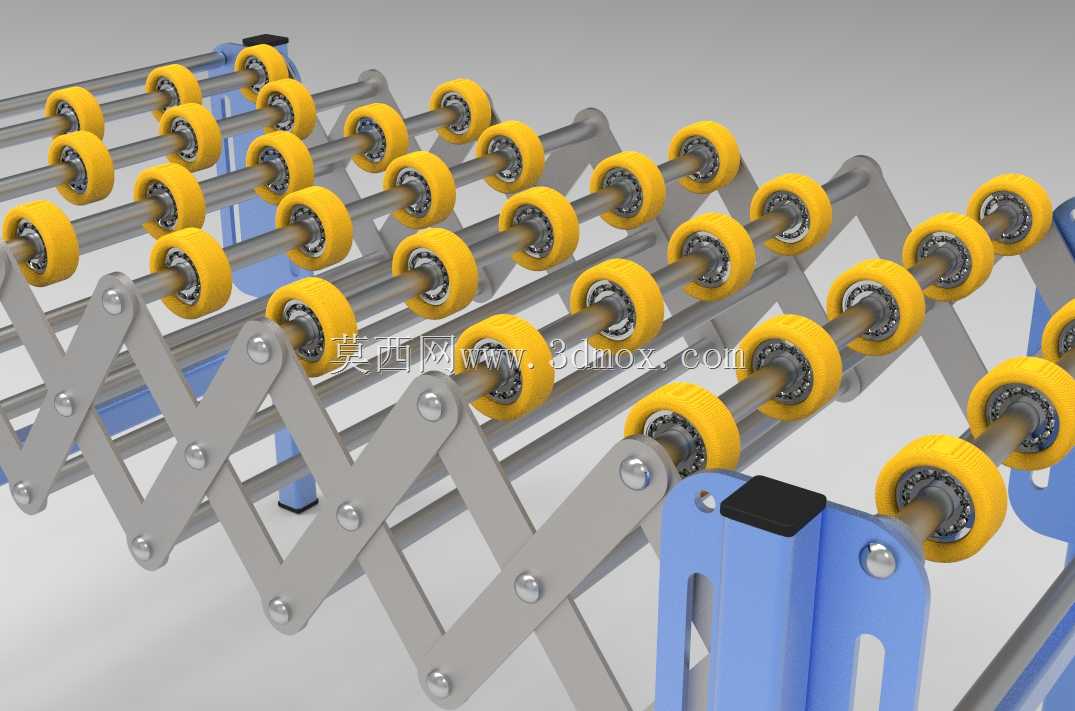

　　每一段标准单元的支架都采用统一的型材规格，辊筒的安装孔位完全通用，用户可以根据实际需要增减单元段数，不需要重新加工定制支架，哪怕是后期产线扩容，也只需要采购对应的标准单元拼接即可，不需要整体更换设备。辊筒部分采用的是带阻尼挡边的结构，表面的黄色挡圈是为了防止输送过程中纸箱、周转箱类的物料跑偏，尤其是在伸缩段的弯折位置，普通无挡边的辊筒很容易因为角度偏差让物料滑出输送面，挡圈的间距可以根据常用的周转箱宽度调整，适配不同尺寸的物料转运。支架的支脚采用可调节高度的结构，底部带防滑脚垫，一方面可以适配车间地面不平整的安装条件，通过调整支脚高度让整个输送面保持水平，避免物料因为倾斜自行滑动，

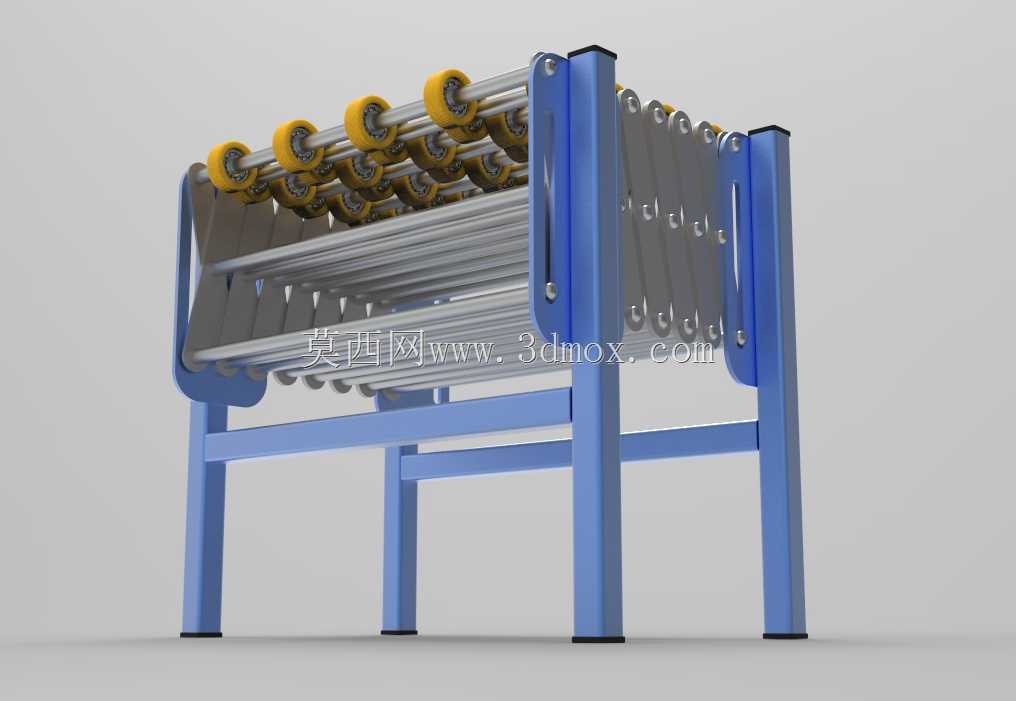

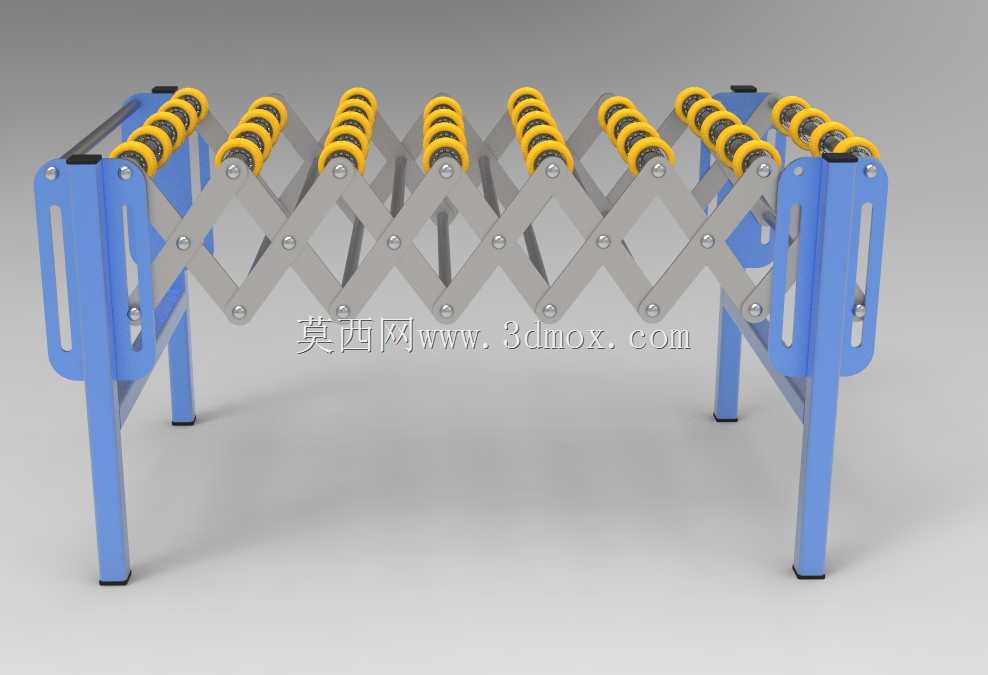

　　另一方面也可以根据上下游设备的对接高度调整整体输送面的高度，不需要额外做垫高支架。在实际应用场景里，这类伸缩输送装置除了车间内的工位转运，还可以用在仓储区域的拣货环节，拉伸开之后可以沿着拣货通道布置，拣选完成的货品直接放在辊筒上滑到打包区，收缩之后不影响通道的叉车通行；在装卸货环节，它可以灵活调整长度，适配不同车型的停靠位置，不需要每次装卸货都挪动多段固定输送机。设计的时候特意把铰接位置的间隙做了控制，伸缩过程中不会出现辊筒间距过大导致小件物料卡滞的问题，每段铰接点都带有限位结构，拉伸到最大长度时会自动锁止，不会因为输送物料的重量导致结构自行回缩，收缩的时候也不会出现夹手的间隙，符合车间设备的安全要求。

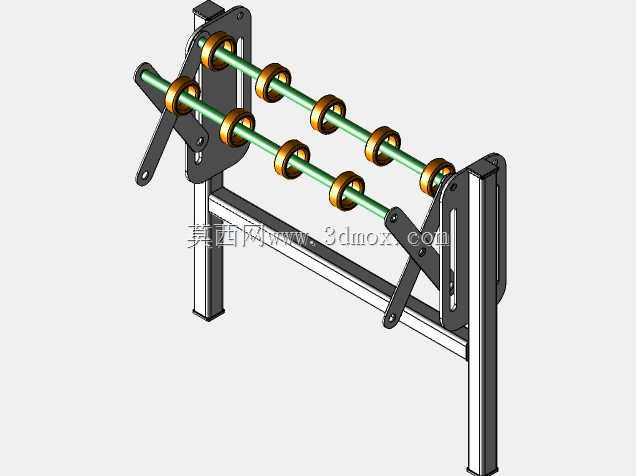

　　整个结构的受力点都布置在支架的主型材上，辊筒的轴座直接固定在主型材上，不需要额外的加强筋，既控制了整体重量，方便人工挪动调整位置，又能保证常规周转箱、纸箱类物料的承载需求，单段单元的承载能力可以满足多数轻工产品的输送要求，不需要额外做加强结构。安装的时候不需要做复杂的地面固定，因为支脚的防滑脚垫和设备自身的重量足够保证使用过程中的稳定性，只有在大坡度、长距离拉伸的场景下才需要用膨胀螺栓做简单的固定，日常移位只需要两个人抬起就可以挪动，不需要专门的吊装设备。
