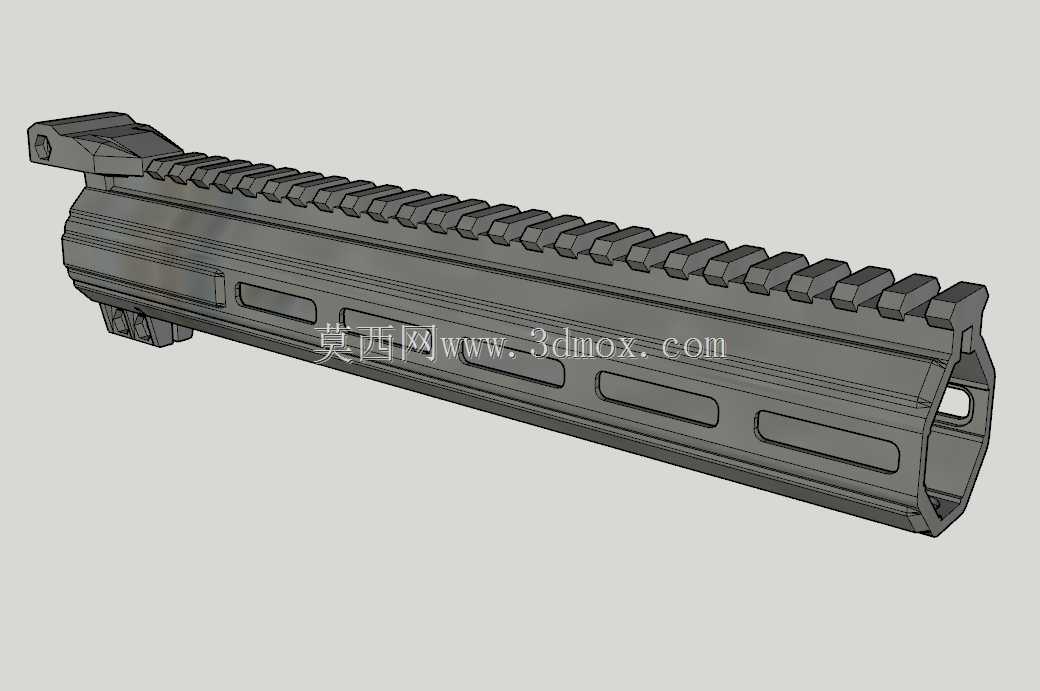

10.8英寸气枪用AR战术护手结构设计

　　这款10.8英寸长度的AR护手，主要面向气枪改装场景设计，核心作用是包裹枪管区域，为使用者提供稳定的持握支撑，同时作为战术附件的安装载体，拓展设备的功能拓展性。从实际使用场景来看，这类护手多用于休闲射击运动中的气枪改装，适配常规尺寸的AR系列气枪枪管螺母，安装后可替代原厂护木，提升持握手感与附件拓展能力，设计过程中也预留了真铁适配的可能性，结构尺寸与常规AR步枪护木安装边界保持一致。

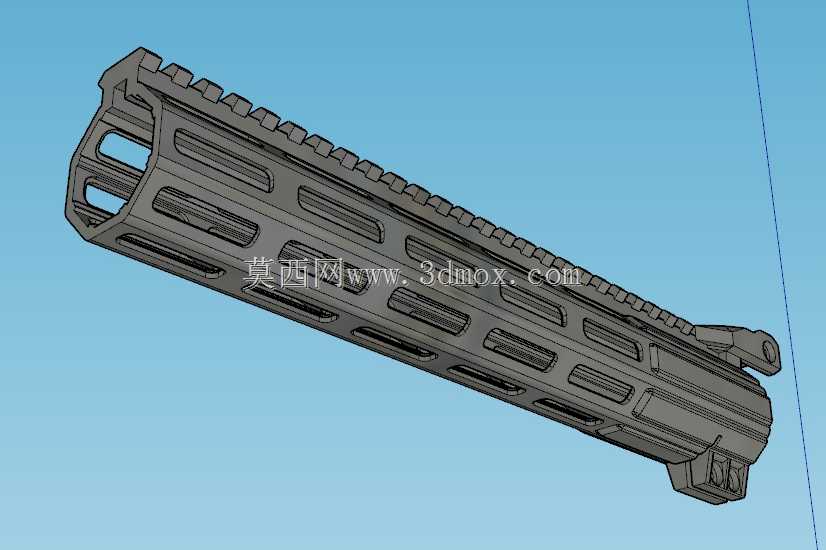

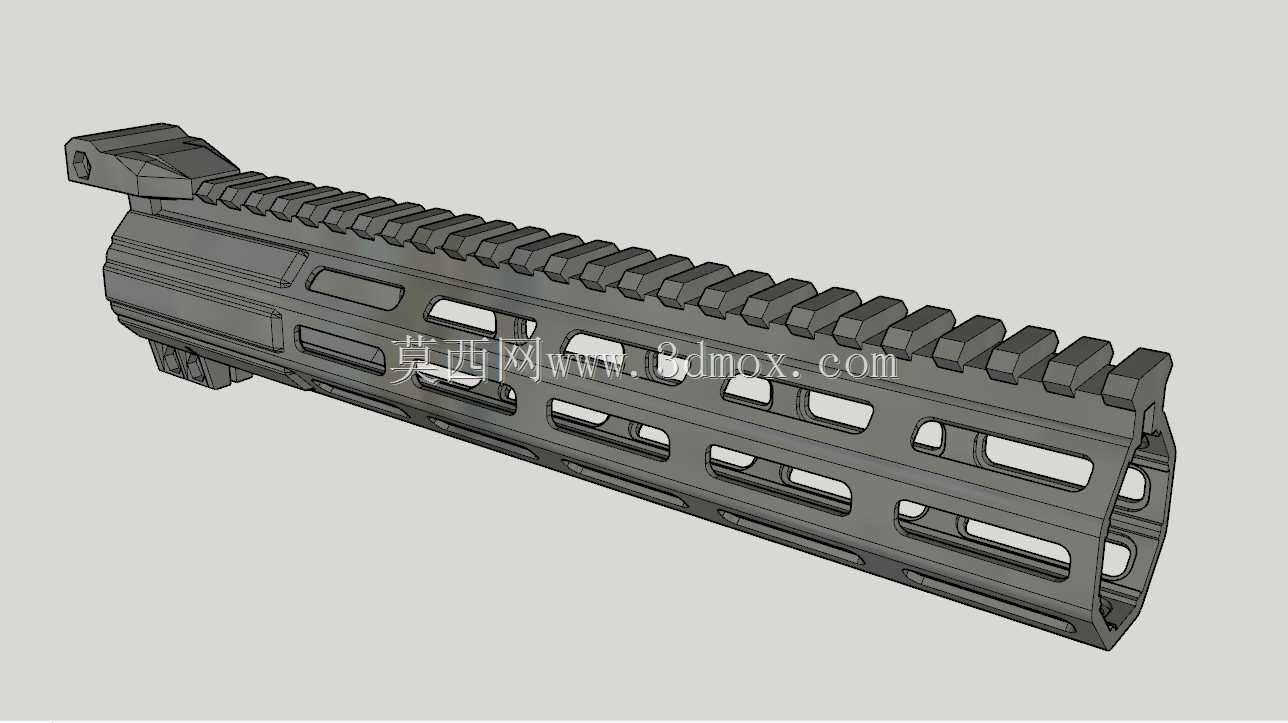

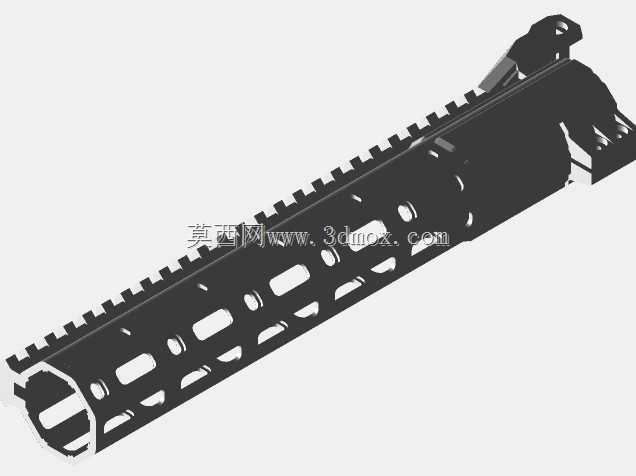

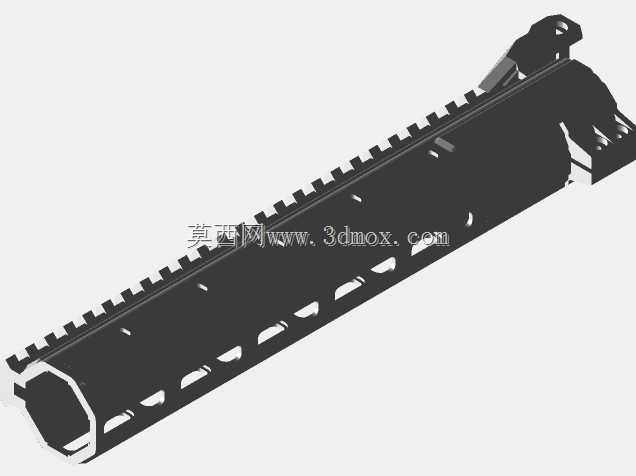

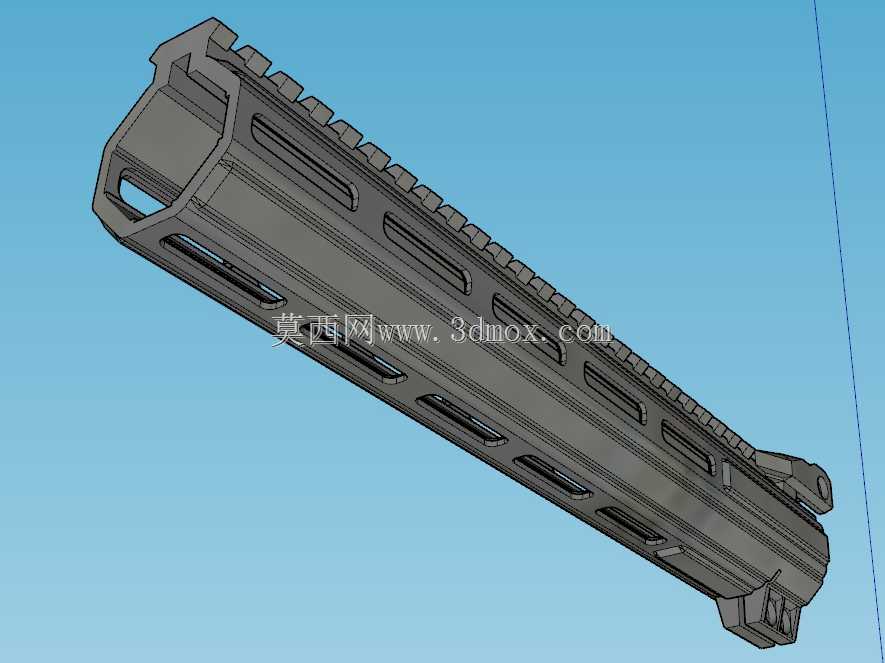

　　从功能特性来看，该护手设计了两种不同的接口构型，其中一款在7侧位置设置了非标准M-lok附件安装位，另一款则在3侧也就是底部与两侧位置设置了标准皮卡汀尼导轨段，可兼容市面上常见的战术手电、激光指示器、前握把等附件的安装需求。护手整体采用镂空减重设计，表面开设多组规则排列的长圆形散热孔，在连续射击场景下可加快枪管周围空气流通，提升散热效率，同时有效降低整体自重，减少前端配重带来的持握疲劳。

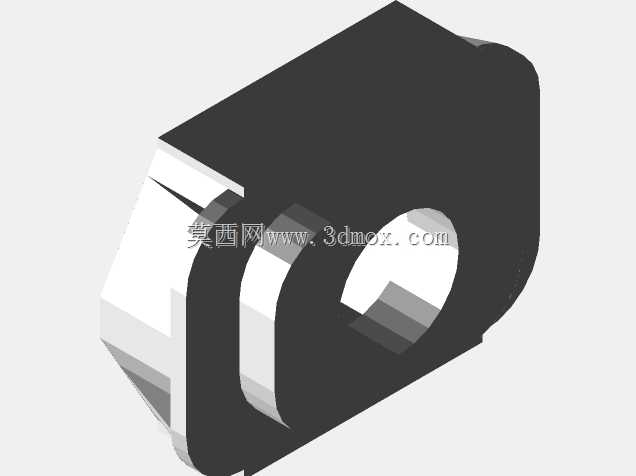

　　设计思路上，优先考虑了安装兼容性与使用强度的平衡，安装端适配Lancer战术枪管螺母的接口尺寸，匹配常规AR气枪的枪管安装直径，安装时需搭配M4-70公制规格的固定螺钉与专用螺母支架，即可完成护手与枪管组件的刚性固定，固定后护手与枪管保持同轴，不会出现偏移晃动问题。需要注意的是，该结构采用3D打印工艺制作时，层间结合强度会低于机加工金属件，实际使用中抗冲击性能偏弱，不适合高强度的粗暴使用场景，若采用铝合金机加工工艺生产，可大幅提升结构强度，满足真铁使用的强度要求。

　　外形尺寸与安装边界方面，护手总长度为10.8英寸，内径尺寸匹配常规AR枪管的外径，安装后不会与枪管产生运动干涉，护手顶部设置全长度皮卡汀尼导轨，可与机匣顶部导轨无缝衔接，满足串联安装瞄准镜、增倍镜等光学附件的对齐需求。护手外轮廓采用多切面设计，持握时贴合手型，相比圆形护木可提供更好的防滑定位效果，镂空结构也可在低温环境下减少手部与金属护木的直接接触面积，提升持握舒适度。

　　从结构细节来看，护手两端分别设置定位凸台，前端与枪管导气箍位置对齐，后端卡入机匣前端的定位槽，固定后整体同轴度误差控制在合理范围内，不会影响附件安装的精度。M-lok接口位置的开孔尺寸与标准M-lok规格保持一致，只是安装位的排布位置做了调整，可兼容标准M-lok规格的附件安装，不需要额外定制转接件。皮卡汀尼导轨段的齿距与尺寸符合军规标准，所有市面上符合标准的皮卡汀尼接口附件都可直接安装固定，安装后锁紧可靠，不会出现松动移位的问题。

　　实际装配过程中，需要先将原厂护木拆除，将专用螺母支架预装在枪管螺母位置，再将护手从前端套入，对齐安装孔位后拧入固定螺钉，按对角顺序逐步拧紧螺钉，保证护手四周受力均匀，避免出现单侧受力导致的同轴度偏差。安装完成后需检查护手与枪管之间的间隙，保证四周间隙均匀，护手不会与枪管或导气组件产生接触，避免射击时的振动传递到护手上导致螺钉松动。日常维护时可直接擦拭护手表面，镂空位置的污渍可使用毛刷清理，不需要拆解维护，固定螺钉建议定期检查锁紧力矩，避免长期使用后出现松动。
