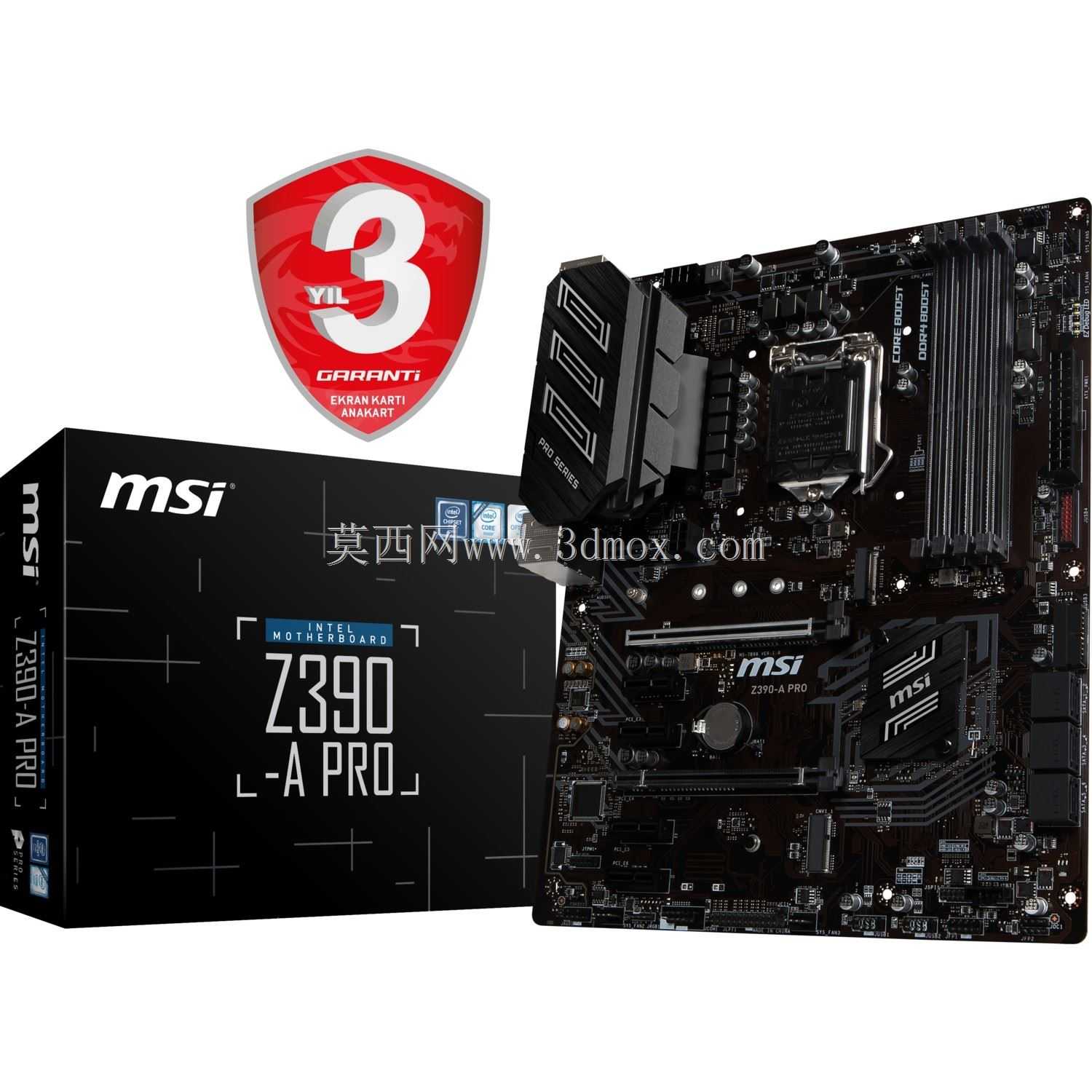

微星Z390-A PRO台式电脑主板结构设计

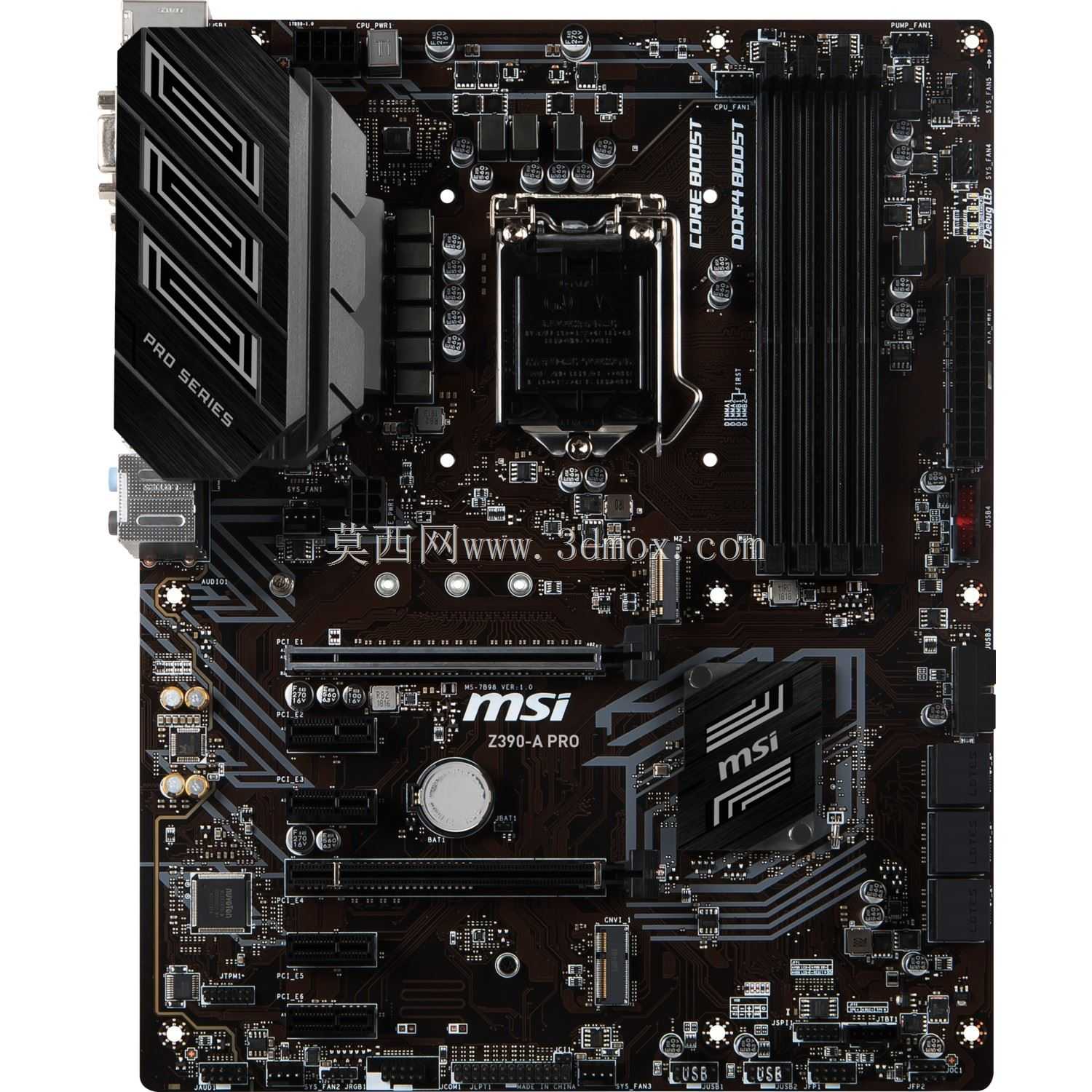

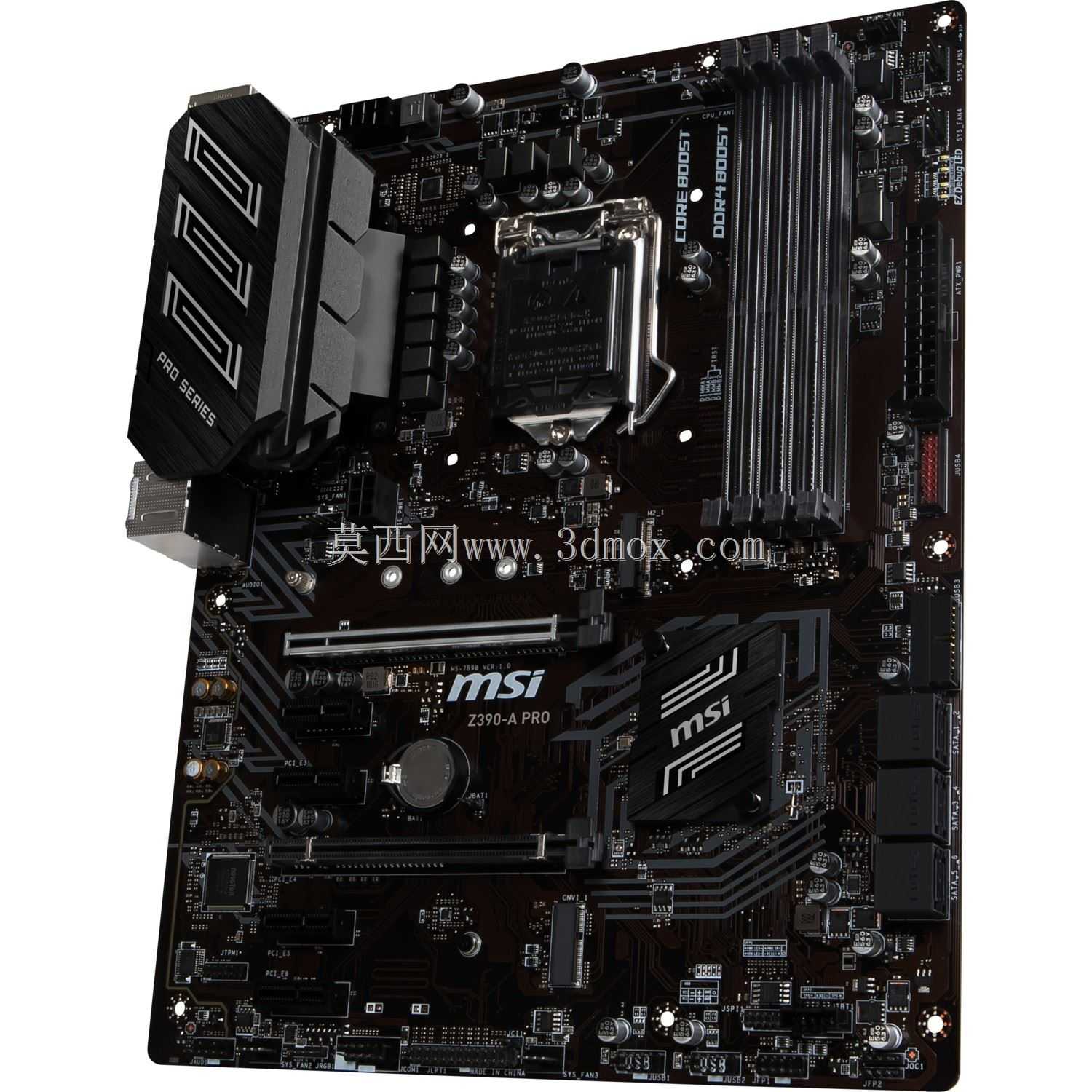

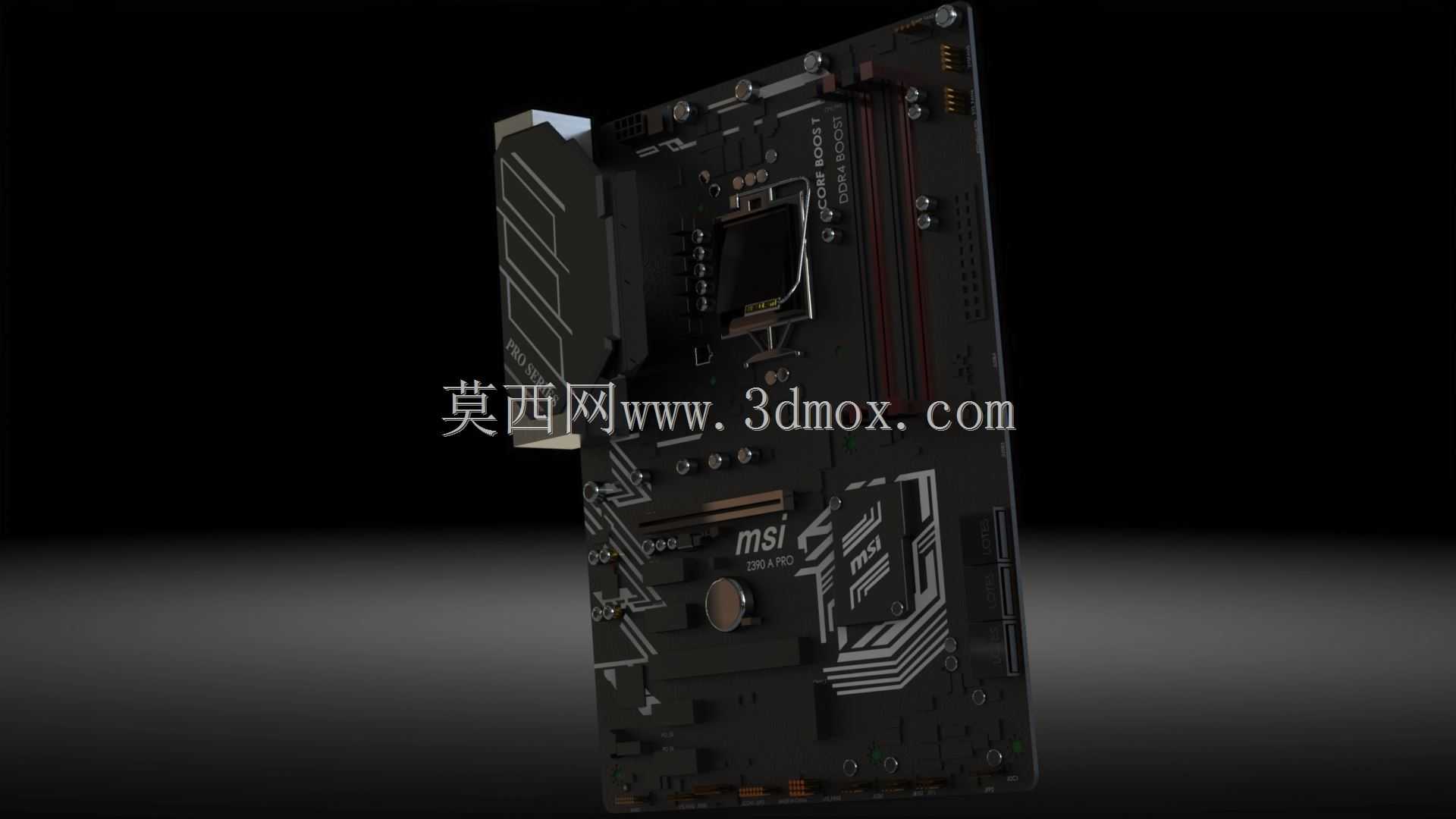

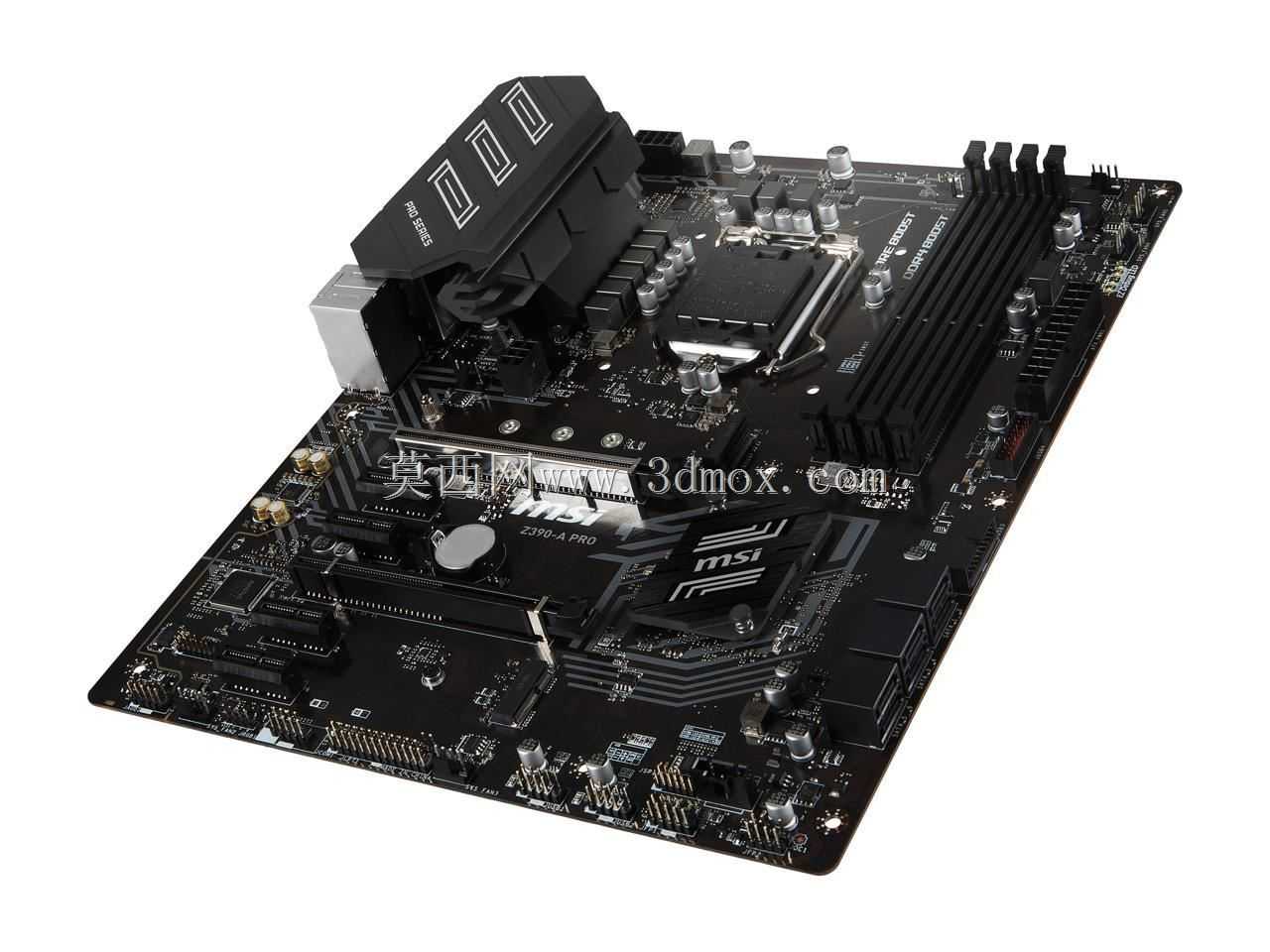

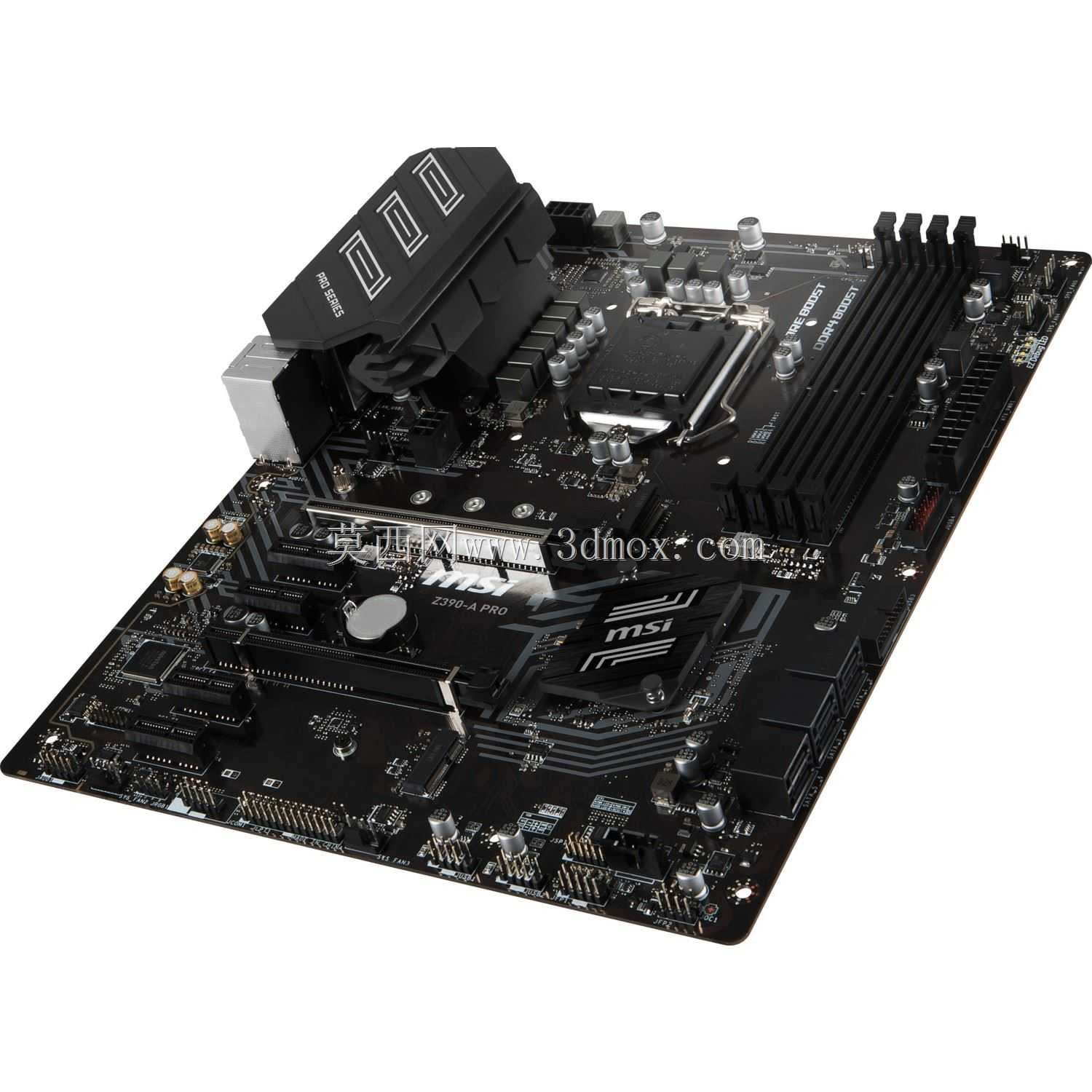

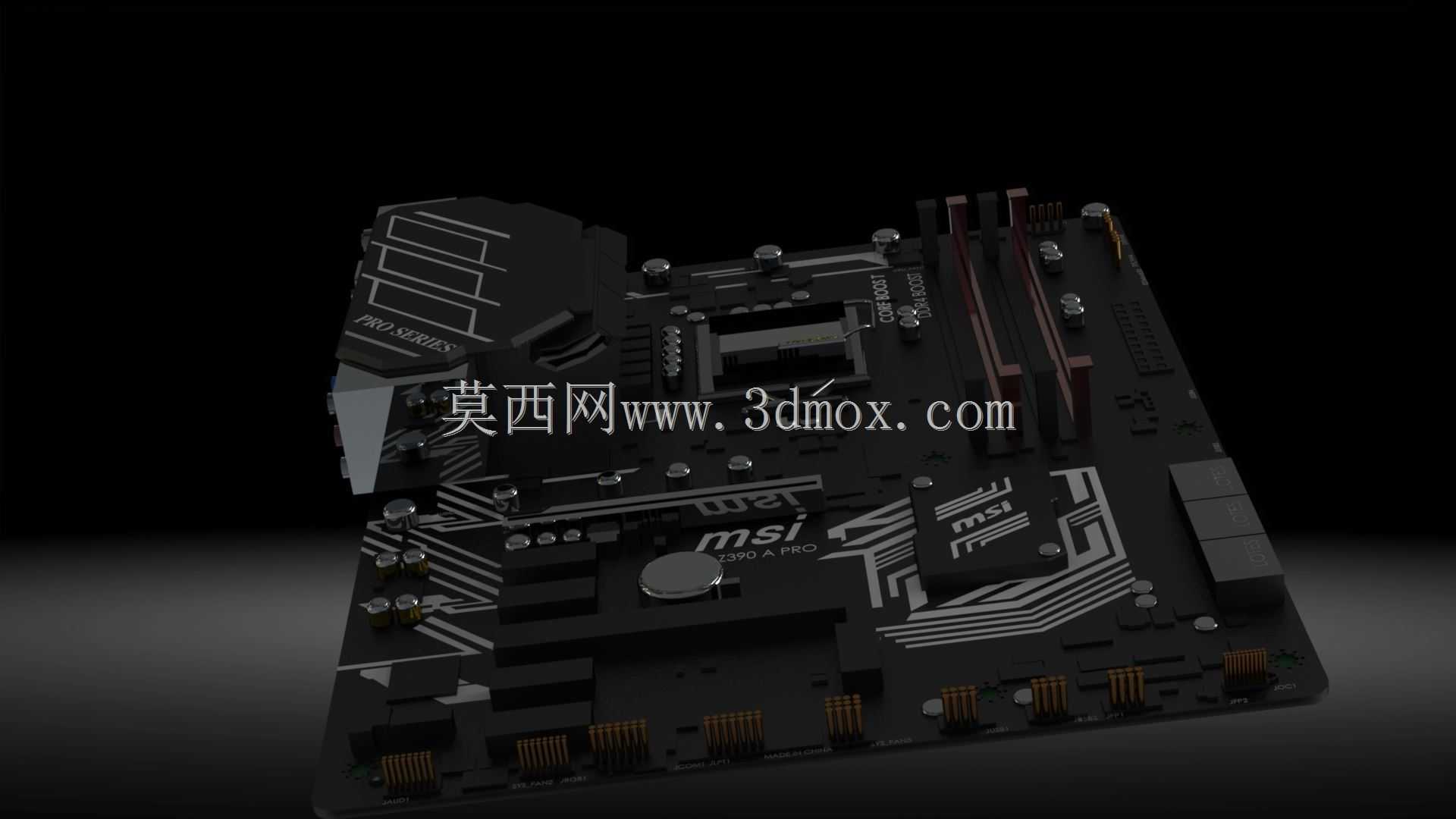

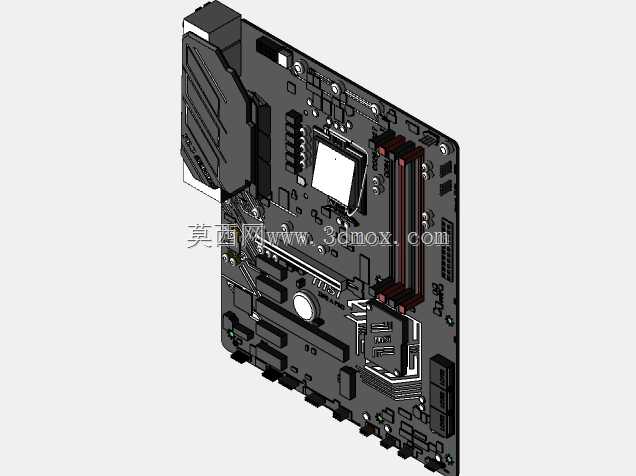

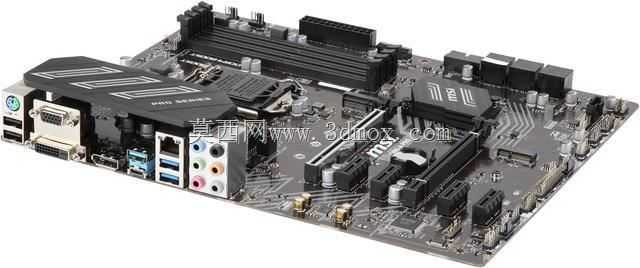

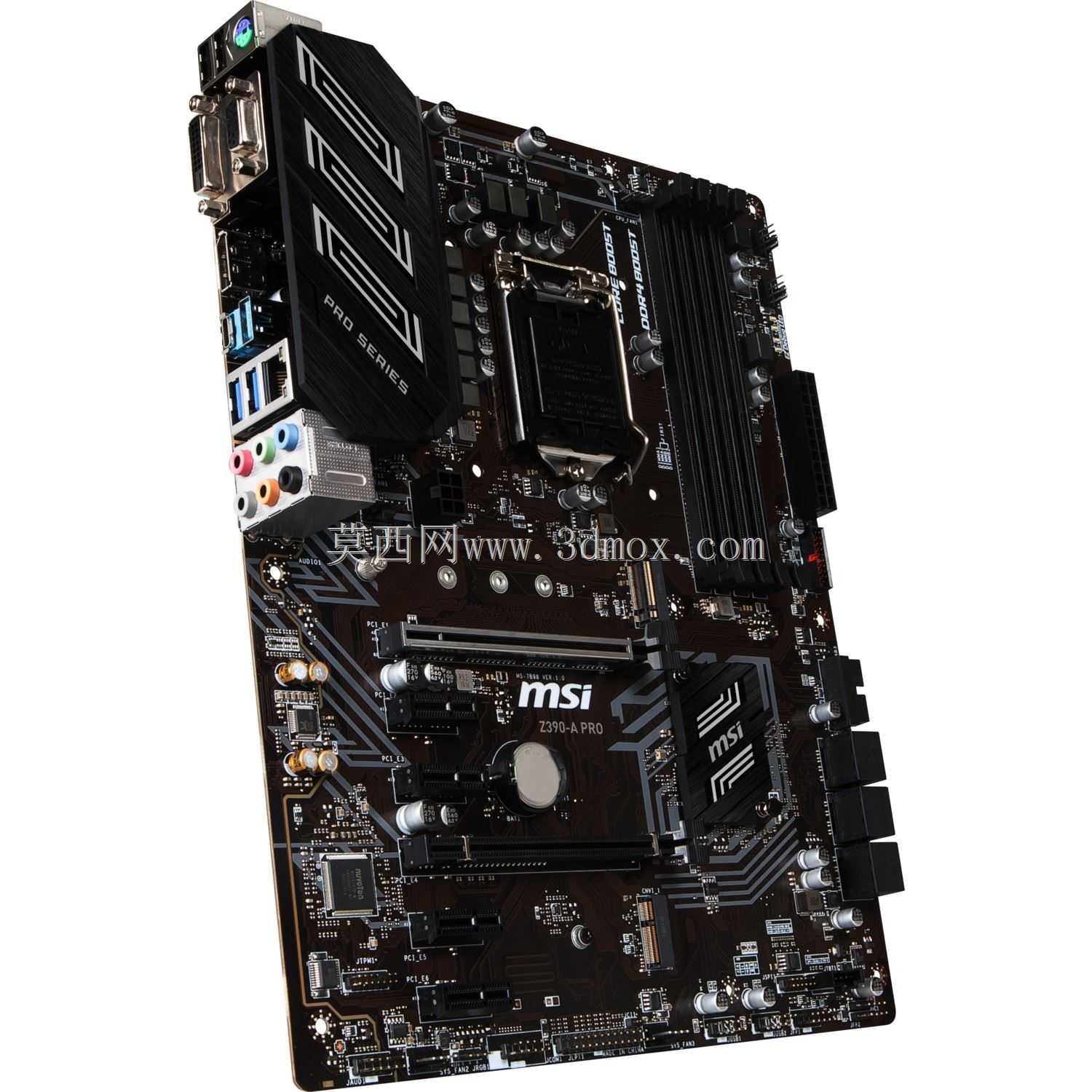

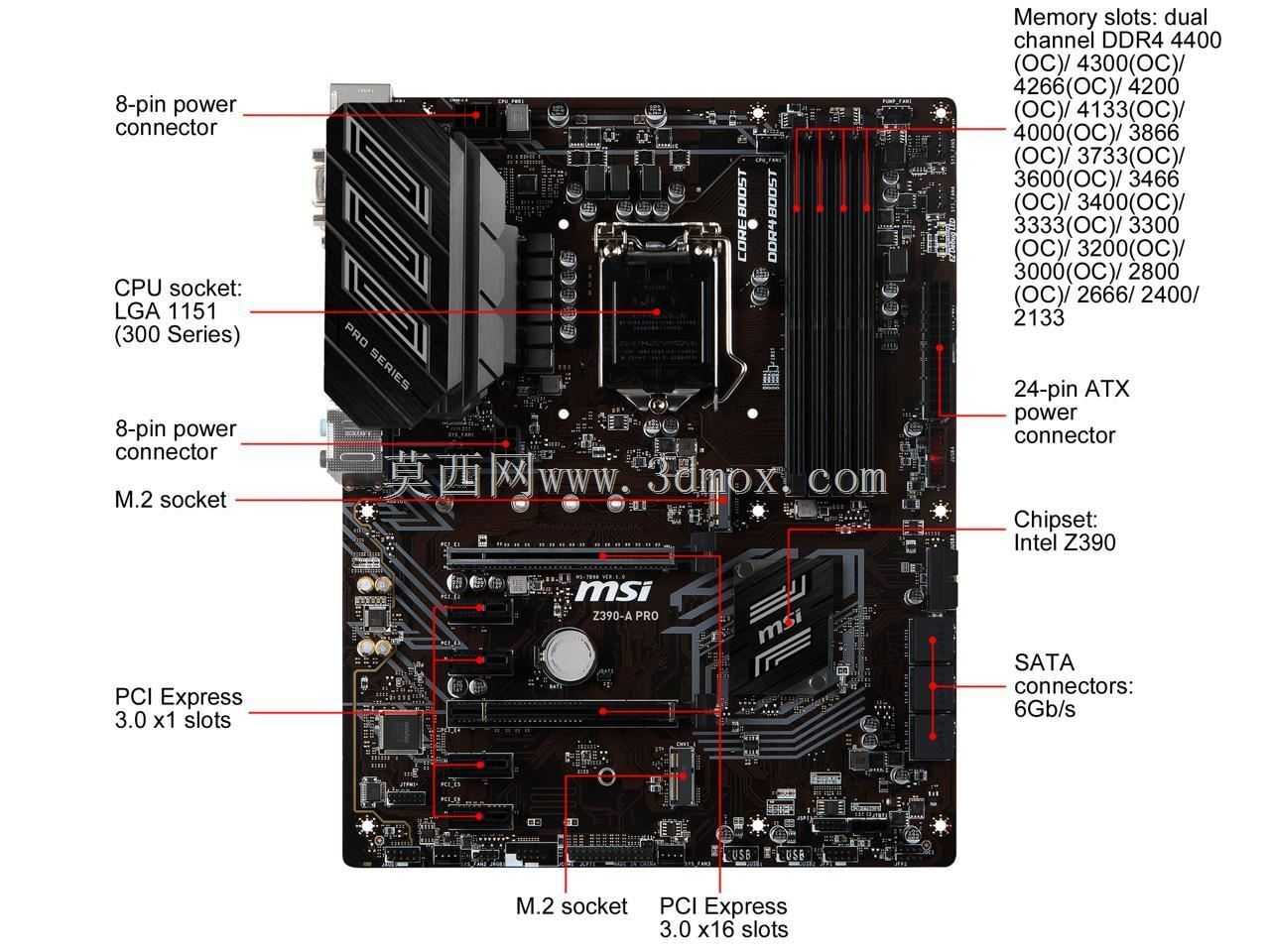

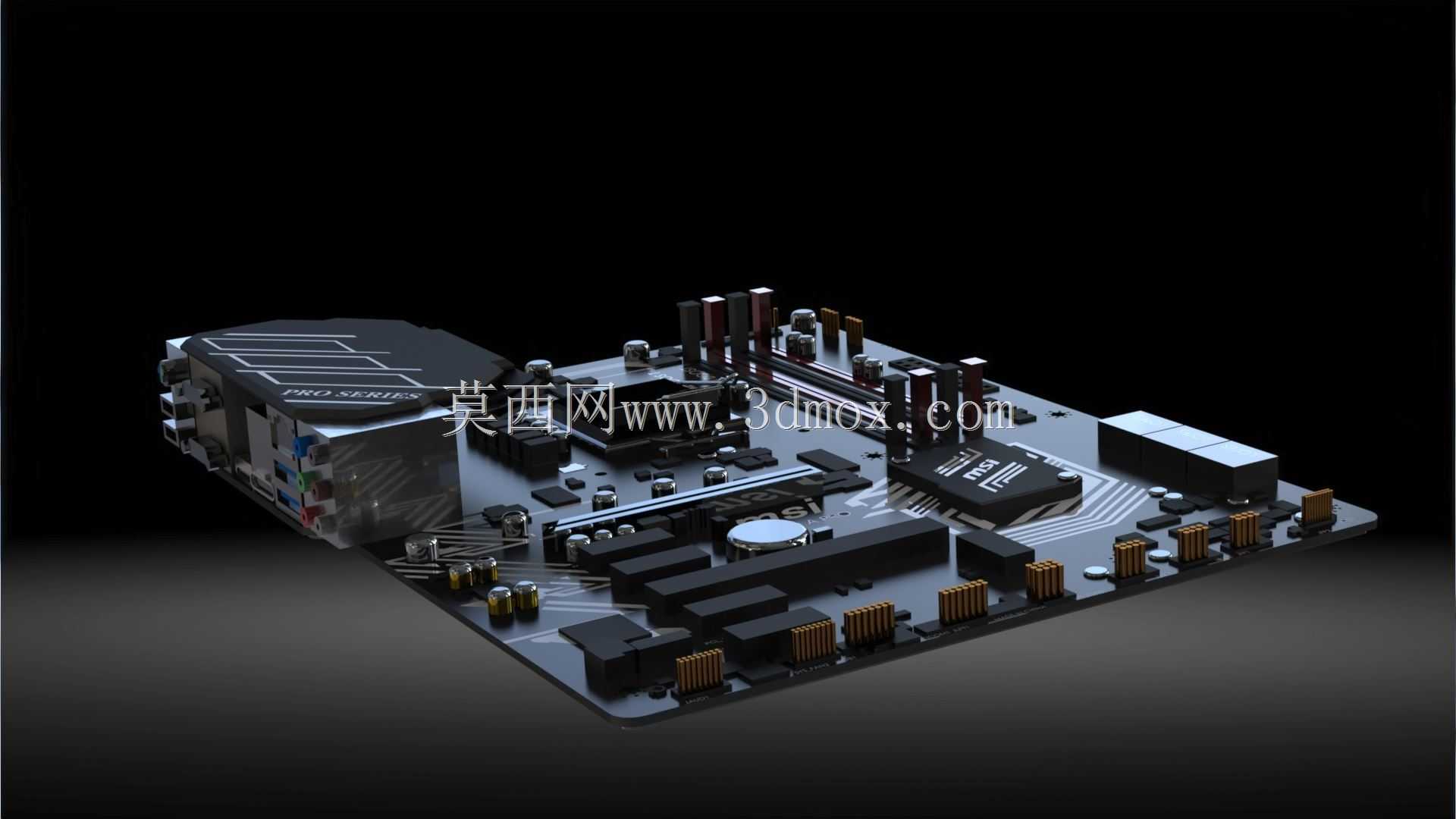

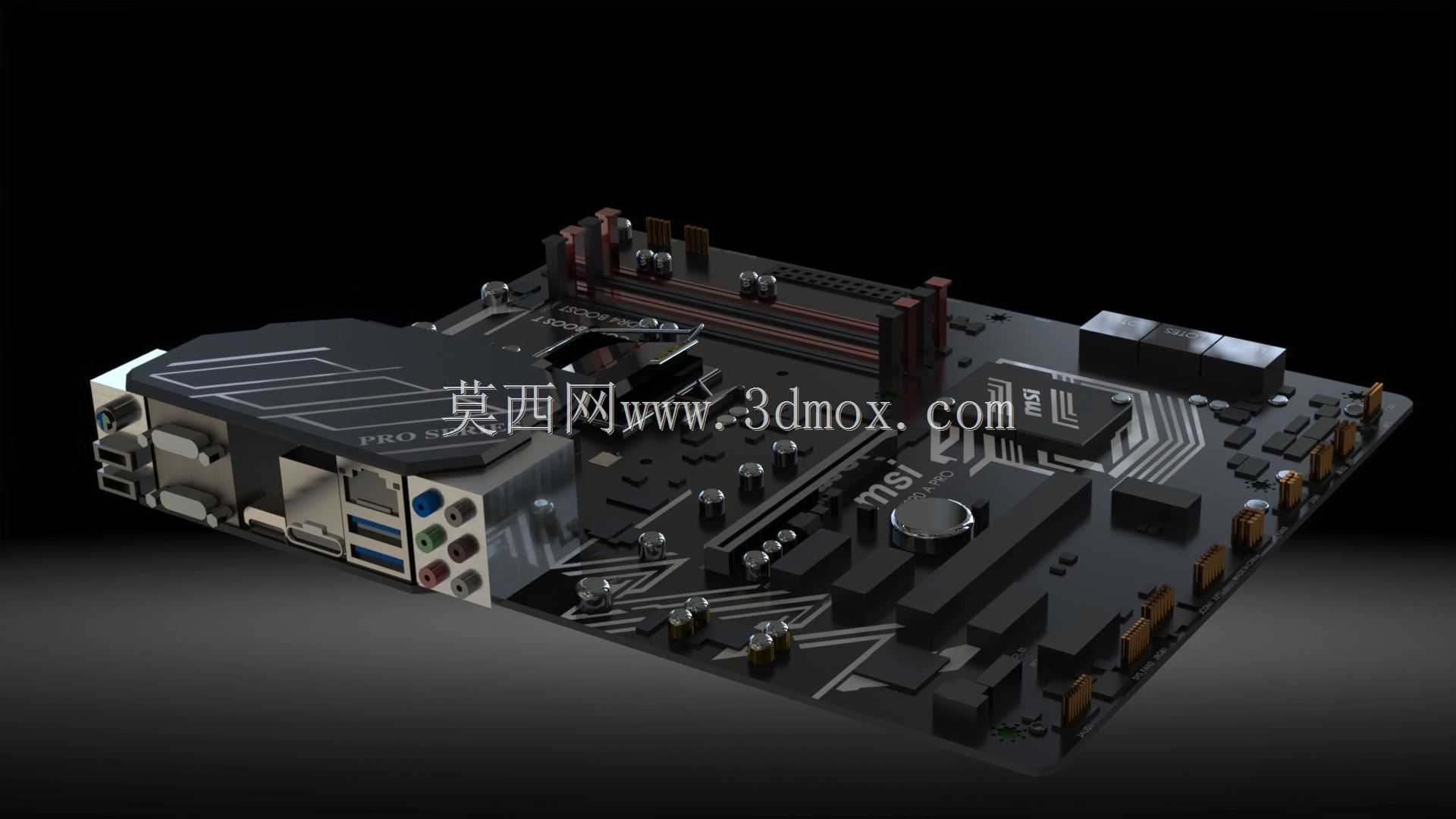

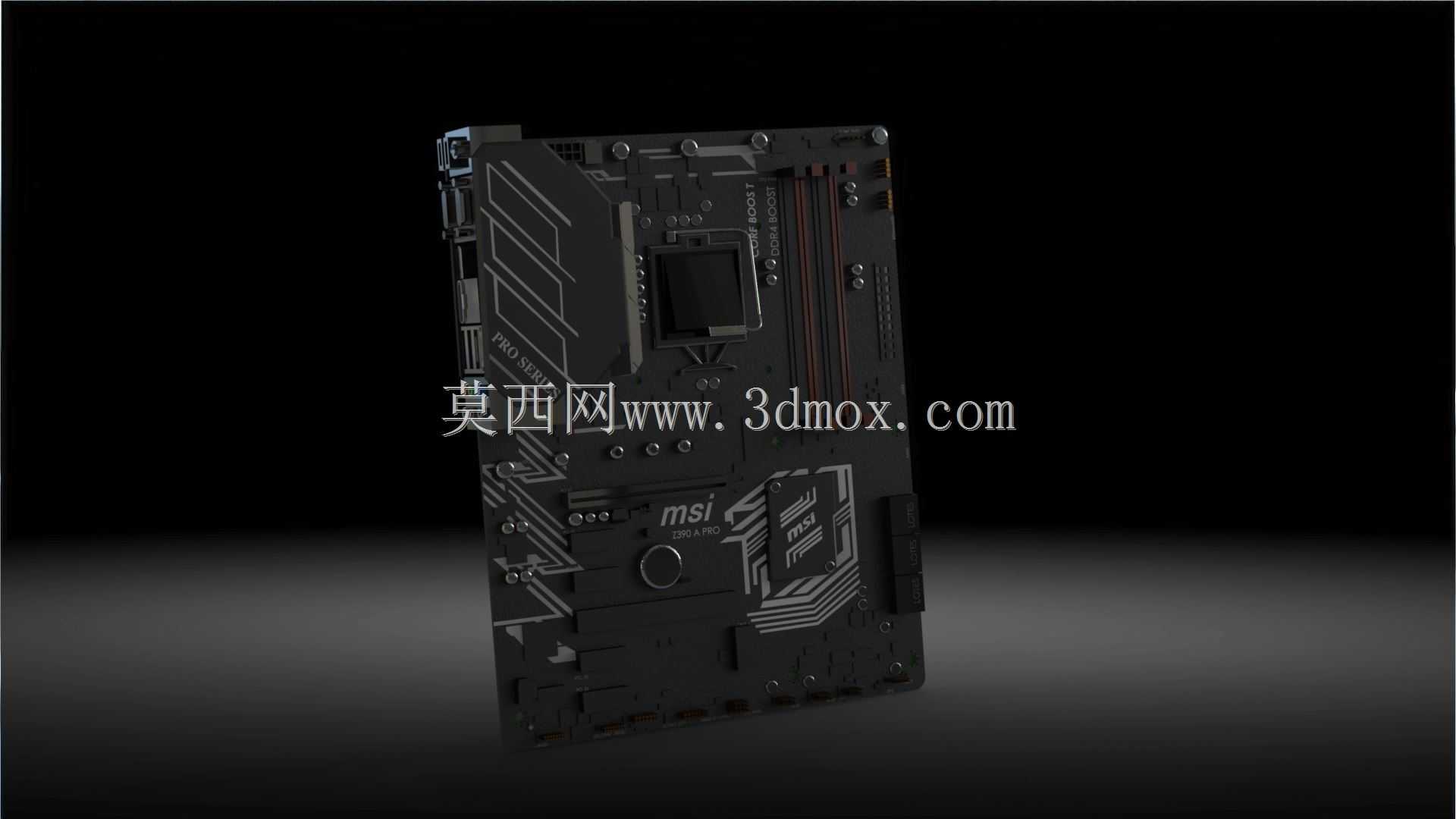

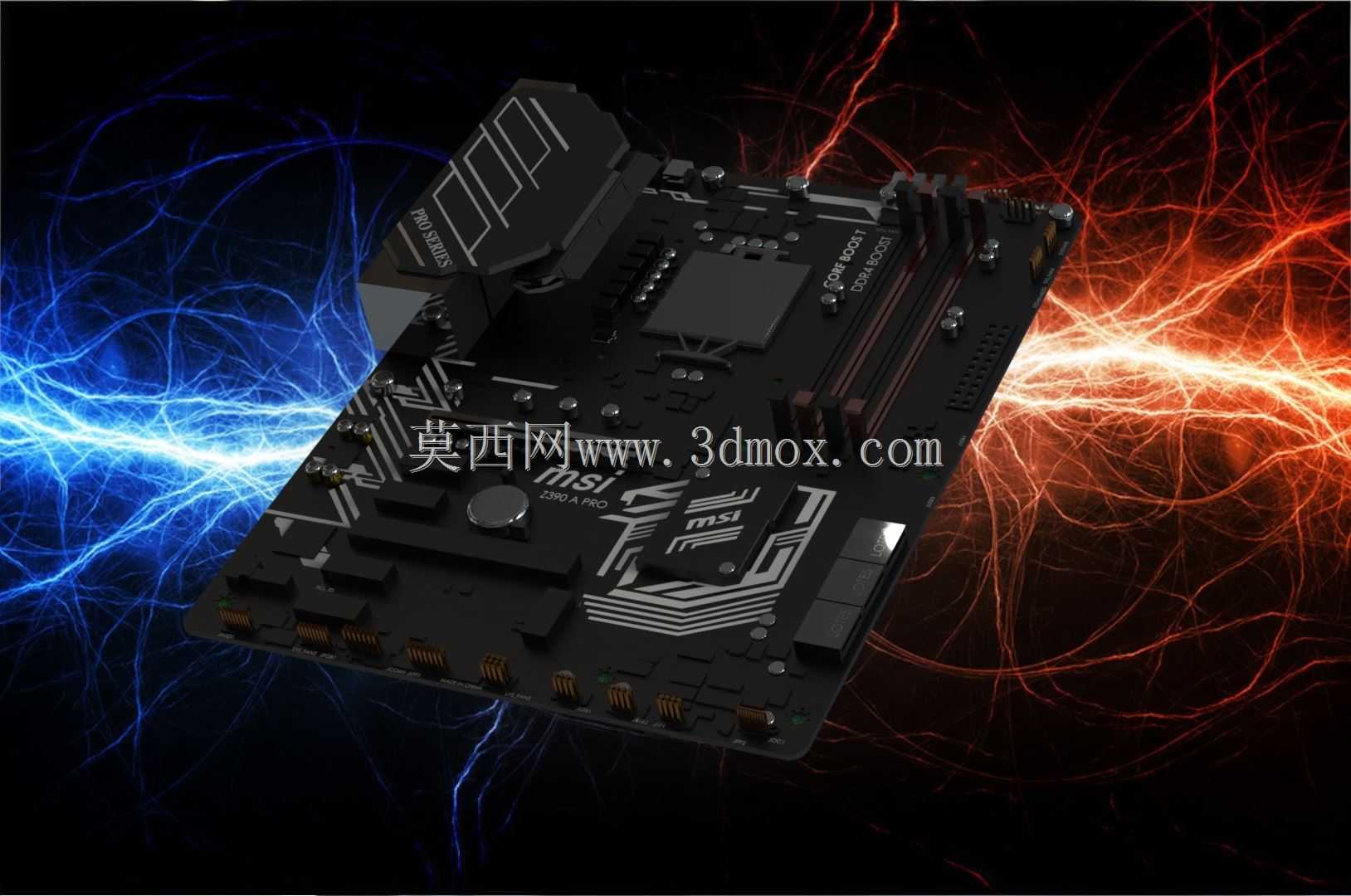

　　作为常年和各类结构件打交道的三维设计人员，做消费电子类板卡结构建模的时候，最先要锚定的是板卡的安装边界，毕竟主板是整个台式机箱内部的承载核心，所有扩展硬件都要依托它完成固定和电气连接。这款ATX板型的主板，建模时首先要确认标准ATX的开孔定位尺寸，六个主板固定铜柱的孔位必须严格对齐机箱安装位的公差要求，孔位周边做0.2mm的沉台设计，避免铜柱顶到板背的贴片元件造成短路。从实际装机场景来看，主板的I/O背板区域是结构设计的重点，后置的USB接口、音频接口、视频输出接口、网线接口的排布，既要符合标准ATX机箱I/O挡片的开孔尺寸，也要考虑接口插拔时的受力余量，比如USB接口外侧预留1.5mm的插拔操作空间，

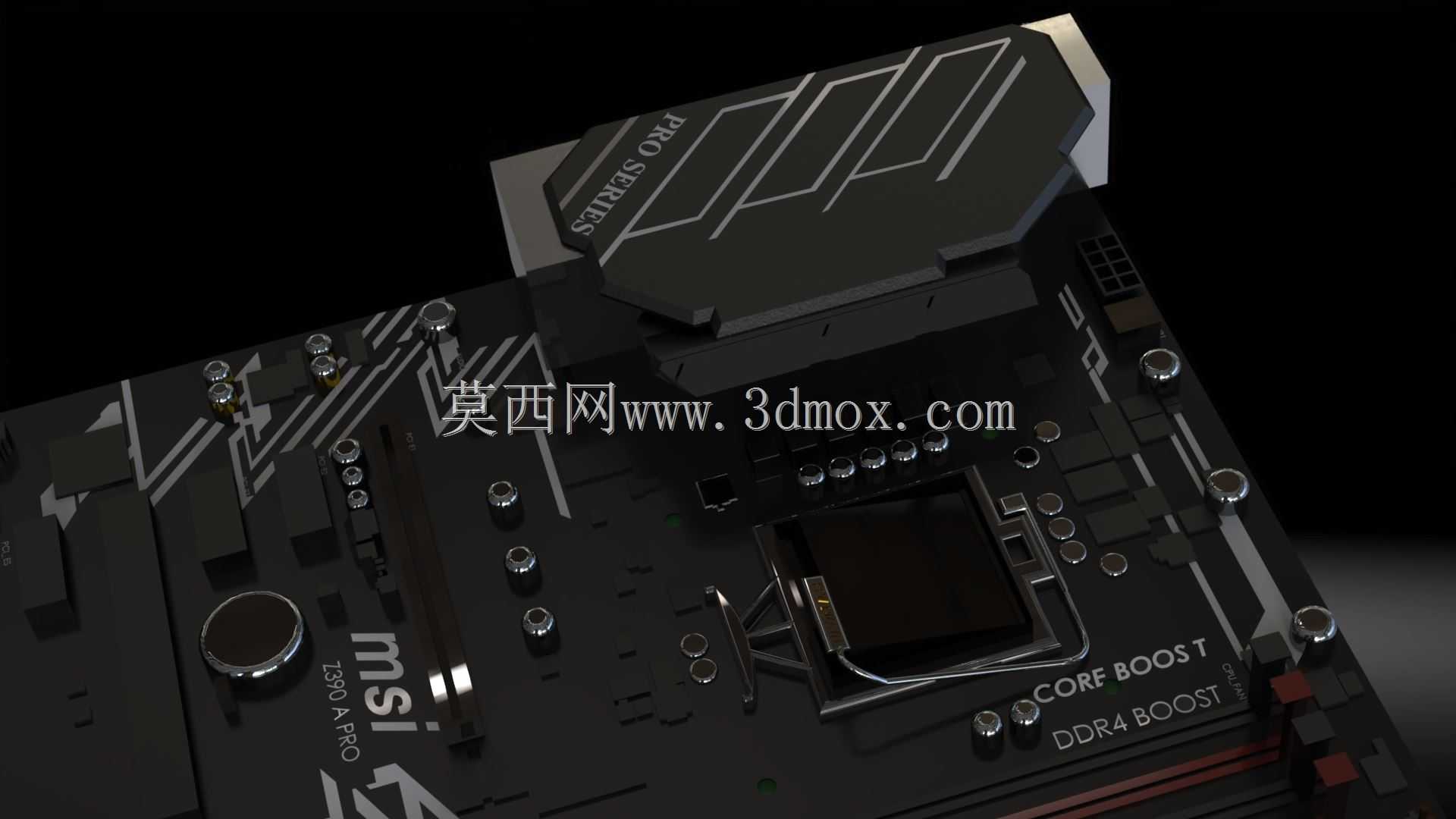

　　避免大体积U盘插入时和相邻接口干涉。CPU供电区域的散热装甲建模时，要兼顾散热片的覆盖范围和内存插槽的安装间隙，DDR4内存插槽的高度是标准的30mm，供电散热片的边缘不能超过内存插槽外侧2mm，否则带高大散热马甲的内存条会无法顺利安装。PCIe插槽的排布要考虑多显卡安装的间距，第一条全长PCIe插槽做金属加固包边的结构建模，插槽根部预留足够的焊接固定空间，避免重型显卡长期使用造成插槽形变。SATA接口布置在主板侧边的时候，要注意接口朝向和机箱硬盘位的走线空间，接口外侧预留12mm的线缆插拔空间，避免硬盘供电线和SATA数据线弯折角度过大影响传输稳定性。M.2固态硬盘的散热装甲结构，建模时要考虑装甲和固态颗粒的接触间隙，预留0.

　　3mm的导热垫安装空间，装甲的固定螺丝孔位做沉头设计，保证螺丝拧入后表面和装甲齐平，不会突出影响其他部件安装。主板的24Pin主供电接口、8Pin CPU供电接口的位置，要避开CPU散热塔的安装区域，避免供电线被散热风扇卡住，接口的卡扣方向要朝向机箱走线侧，方便用户插拔操作。板载的音频区域做独立的分割线设计，建模时把音频电路区域的PCB和主区域做物理分隔的结构表现，音频电容的高度要控制在12mm以内，避免和大型风冷散热器的底部产生干涉。前面板插针区域布置在主板右下角，插针的排布要符合常规机箱前面板线缆的走线逻辑，每个插针组旁边预留清晰的标识位置，方便装机时识别接线。从结构强度角度考虑，主板PCB的厚度建模为标准1.6mm，

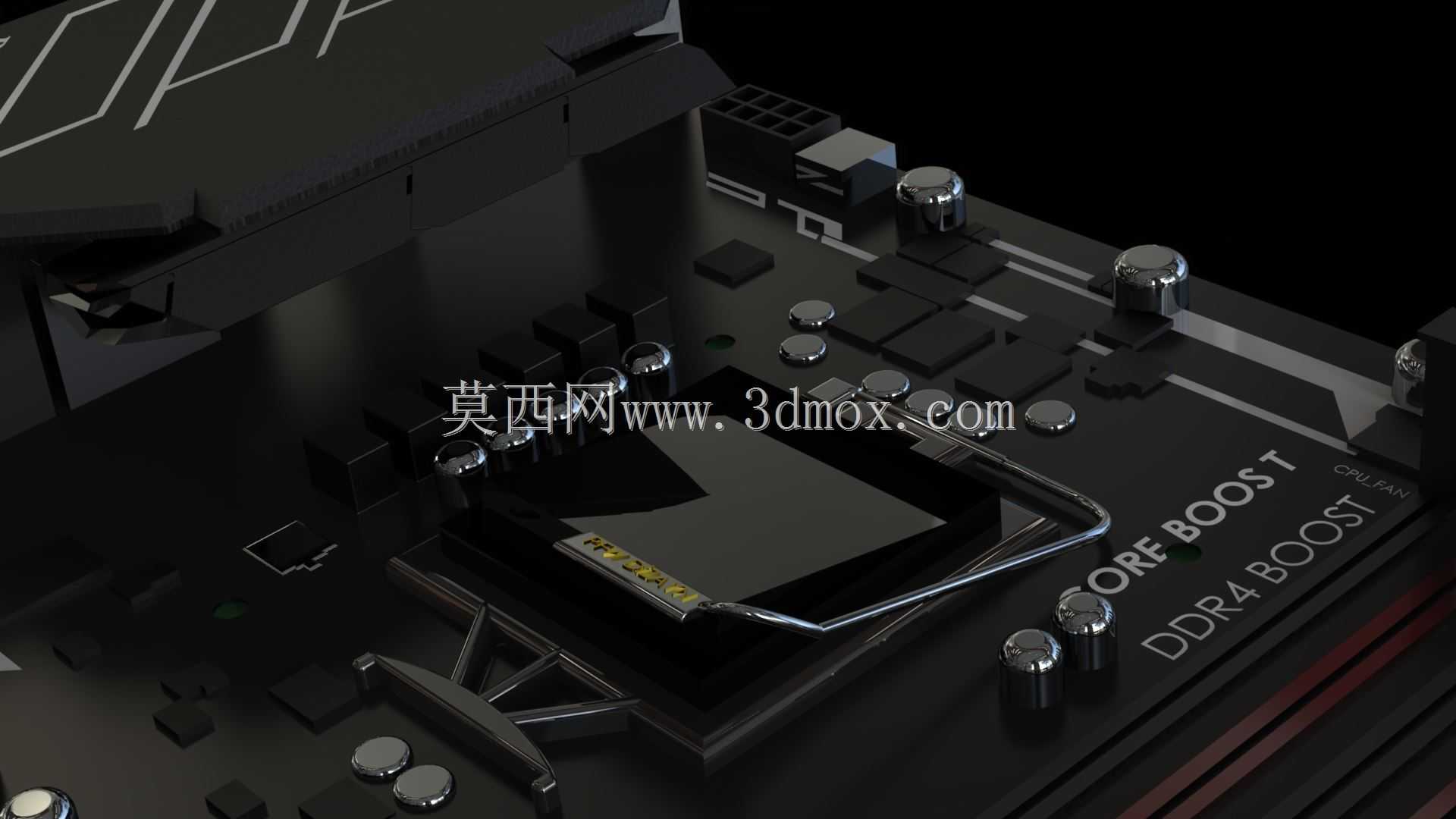

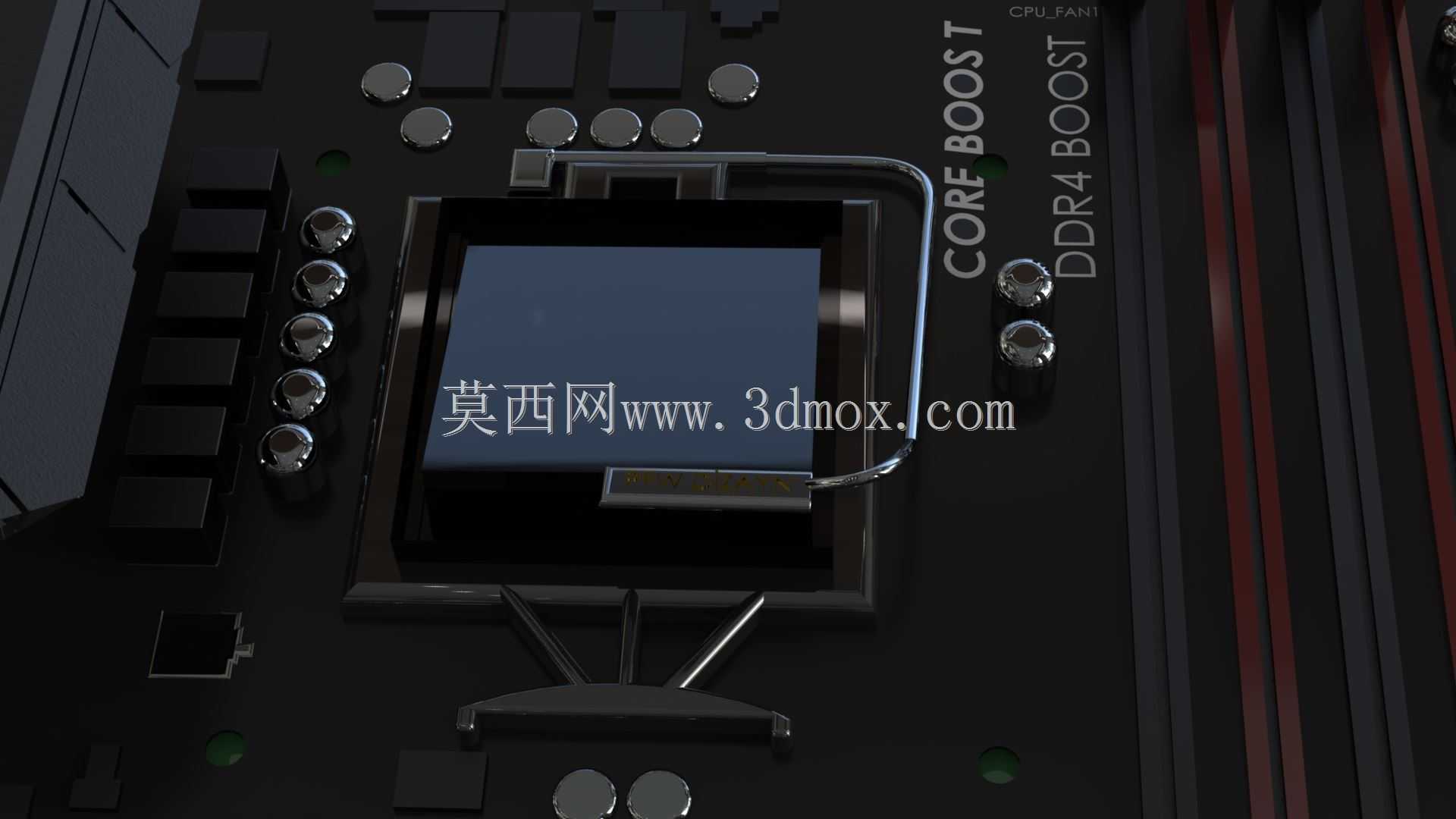

　　板边做圆角处理，避免安装时划手，CPU插座区域的背部做加强筋结构设计，分散散热器扣具的压力，避免PCB长期受压产生弯曲形变。内存插槽的卡扣结构要做可活动的结构表现，模拟真实内存安装时卡扣弹开和锁止的状态，PCIe插槽的尾部卡扣也要做对应的活动结构，方便显卡拆卸。主板上的固定孔位内部做金属接地环的结构建模，保证安装后和机箱铜柱充分接触，实现良好的接地效果，避免静电损坏板载元件。整个建模过程中，所有接口的尺寸都严格遵循对应的行业标准，没有随意改动接口的位置和尺寸，保证模型可以直接用于机箱兼容性验证、散热方案适配模拟等实际工程场景，不管是做装机模拟演示，还是定制机箱的结构设计参考，都能提供准确的尺寸依据。板载的风扇插针分布在主板的上、下、右三个侧边，每个插针位置都靠近对应的风扇安装位，减少风扇走线的长度，插针旁边的限流元件高度不超过8mm，不会和周边的线材产生干涉。CMOS电池的安装位做卡扣结构建模，电池突出PCB表面的高度控制在7mm以内，避免和长显卡的背部产生碰撞。主板的RGB灯效区域做在板边和散热装甲上，建模时预留灯珠的安装位置，灯效区域的透光罩做磨砂质感的结构表现，保证光线均匀发散不会产生刺眼的光斑。
