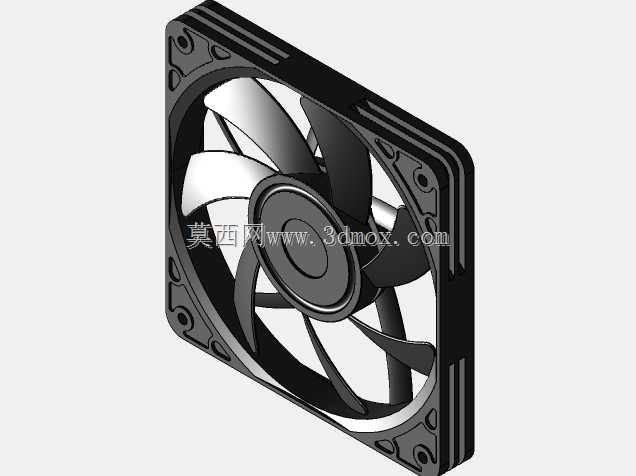

120mm规格Noctua Chromax电脑散热风扇结构

　　在桌面级PC硬件散热、紧凑型工控机箱通风、小型服务器局部散热这类场景里，120mm规格的轴流风扇是应用覆盖最广的风冷部件，这次拆解建模的Noctua Chromax NF-A12x15薄型风扇，就是针对狭小安装空间优化的典型结构。做这类散热部件的三维建模，首先要卡准的是安装边界尺寸，120mm见方的外框是行业通用安装孔位基准，15mm的总厚度区别于常规25mm厚度的标准120风扇，专门适配内存马甲、显卡背板、机箱冷排夹汉堡这类预留间隙不足的安装位，建模时四个角的安装孔位必须严格对齐105mm孔距的行业通用标准，孔位处的减震胶垫预留槽深度、胶垫压缩后的形变余量也要在结构里体现，避免实际装配时出现螺丝锁付后框体变形、扇叶蹭框的问题。

　　从功能特性来看，这款薄扇的扇叶采用了不等距七叶设计，和常规等距扇叶不同，建模时每片扇叶的安装角、叶尖切角、前缘导流弧度都做了差异化处理，目的是打散扇叶旋转时的周期性气流脉冲，降低运行时的风切噪音，同时扇叶靠近中心轮毂的位置做了内凹的导流曲面，能减少轮毂处的气流紊流，提升进风侧的气流导入效率。外框的四个边角做了阶梯式的减震结构，不是简单的直角边框，靠近安装面的一侧有一圈凸起的限位筋，既可以在安装时和机箱安装面贴合更紧密，避免缝隙漏风，也能给减震胶垫提供定位，防止胶垫在长期震动后移位。外框的进风侧边缘做了圆角导风处理，出风侧则做了微扩的导流边，能减少气流吹出时的沿程阻力，让气流更集中地吹向散热鳍片或者需要通风的区域。

　　设计思路上，薄型风扇的核心矛盾是厚度压缩后，如何在有限的轴向空间里保证风量和风压，同时控制运行噪音。这款结构里，轮毂直径比常规25mm厚的120风扇略小，给扇叶留出了更大的有效扫风面积，弥补厚度降低带来的风量损失；扇叶的叶型采用了大弦长设计，每片扇叶的有效迎风面积更大，在相同转速下能推动更多空气，同时叶尖和外框内壁的间隙控制在0.8mm以内，减少叶尖漏流损失，这个间隙值在建模时必须严格控制，间隙过大会导致风压下降明显，间隙过小则容易因为加工公差、运行震动出现扇叶蹭框的故障。中心轮毂内部预留了电机安装腔，腔体的壁厚均匀，避免注塑成型时出现缩痕，同时轮毂和扇叶的连接位置做了圆弧过渡，减少应力集中，防止风扇长期高速旋转时扇叶根部出现疲劳断裂。

　　实际应用中，这类15mm厚度的120风扇除了用在PC机箱的进出风位，还经常被用在一体式水冷的冷排侧面，和常规厚度风扇组成夹汉堡结构提升冷排散热效率，也会用在ITX小机箱的显卡侧、CPU散热器上方，解决小机箱内部空间局促、常规厚度风扇装不上的问题；在工业场景里，这类薄型轴流风扇也会被用在紧凑型工控机、嵌入式设备的通风口，给主板、硬盘这类发热部件提供主动散热。建模过程中，除了外观结构，还要考虑实际装配的干涉问题：比如安装螺丝的沉头深度要匹配标准机箱风扇螺丝的头部尺寸，避免螺丝锁付后头部突出影响风扇和安装面的贴合；外框侧面的走线槽位置要避开安装孔位，防止锁螺丝时压伤供电线；扇叶的旋转包络面要完全在外框内部，即使出现一定的轴向窜动，也不会和安装面的其他部件发生剐蹭。

　　从结构细节来看，外框的四个边角不是实心结构，而是做了局部减胶的空腔设计，既可以减少注塑用料、降低部件重量，也能吸收一部分扇叶旋转传递过来的震动，减少震动向机箱安装面的传递，降低整机运行的共振噪音。扇叶的表面做了微弧的曲面处理，不是简单的平面倾斜结构，气流沿着扇叶表面流动时能保持更好的附壁效果，减少气流分离带来的紊流噪音。中心轮毂的正面做了同心圆的装饰凹槽，同时也能在旋转时减少轮毂正面的气流乱流，提升进风的平顺性。这类薄型风扇的结构设计，每一处细节都是围绕小空间下的散热效率、运行噪音、长期可靠性做平衡，建模时不能只做外观的形似，必须把每个结构对应的工程意图还原出来，才能给后续的结构选型、装配验证、散热仿真提供准确的三维模型依据。
