SL_ST两级旋风分离集尘装置结构设计

　　在小型木工坊、桌面级喷砂工位、DIY打磨作业场景里，常规单级旋风分离器往往存在细粉逃逸率高、集尘桶负压波动大的问题，这款两级旋风分离结构正是针对这类小风量高浓度粉尘工况做的定向优化设计。从实际使用逻辑来看，含尘气流从侧部切向入口进入第一级分离腔后，会沿着腔体内壁形成高速旋转的外涡旋，大颗粒的木屑、喷砂磨料、金属切屑会在离心力作用下被甩向腔壁，顺着壁面滑落至下方连接的密封集尘桶内，完成第一级粗分离；经过粗分离的气流会带着剩余的细粒径粉尘顺着腔体中心的内涡旋上升进入第二级分离腔，第二级腔体采用更小的截面直径，能让气流旋转半径进一步缩小，离心加速度提升数倍，把第一级未能捕获的细粉尘拦截下来，最终经过两级分离的洁净气流从顶部的轴向出口接入真空发生装置，避免粉尘进入风机叶轮造成磨损，也能大幅降低后端过滤元件的堵塞频率。

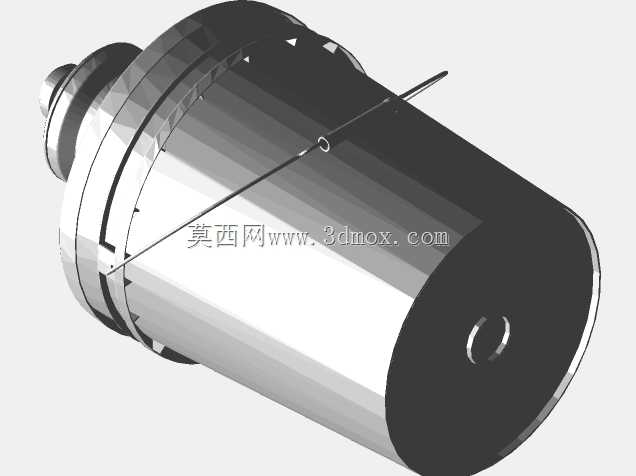

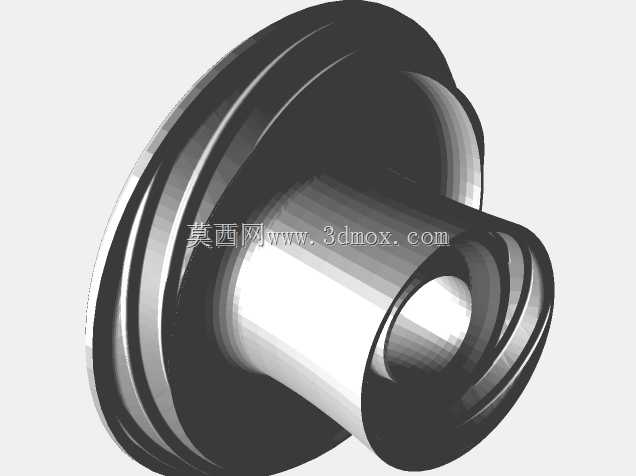

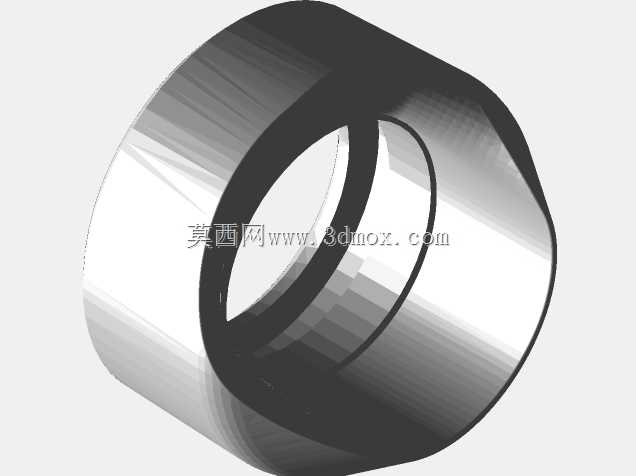

　　设计过程中首先要匹配的是常用小型真空源的风量区间，整体入口采用适配常规工业吸尘软管的接口尺寸，侧部入口的切向角度经过反复调整，既保证气流进入腔体后能形成稳定的旋转流场，不会出现气流直冲腔体中心造成短路流的问题，也尽可能降低入口处的局部阻力损失，避免真空源的负压被过多损耗。两级腔体之间的过渡段采用平滑的圆弧曲面衔接，没有直角突变结构，能减少气流在过渡位置的紊流损耗，也避免粉尘在拐角位置堆积堵塞。顶部的出口采用轴向直出结构，和第二级分离腔的中心涡旋区域精准对齐，减少气流转向带来的阻力，出口接口尺寸和主流小型工业吸尘器、DIY真空集尘系统的管路通用，不需要额外做变径接头就能直接对接。

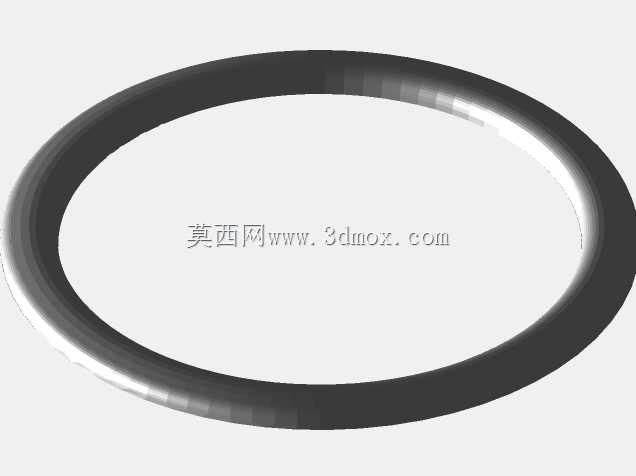

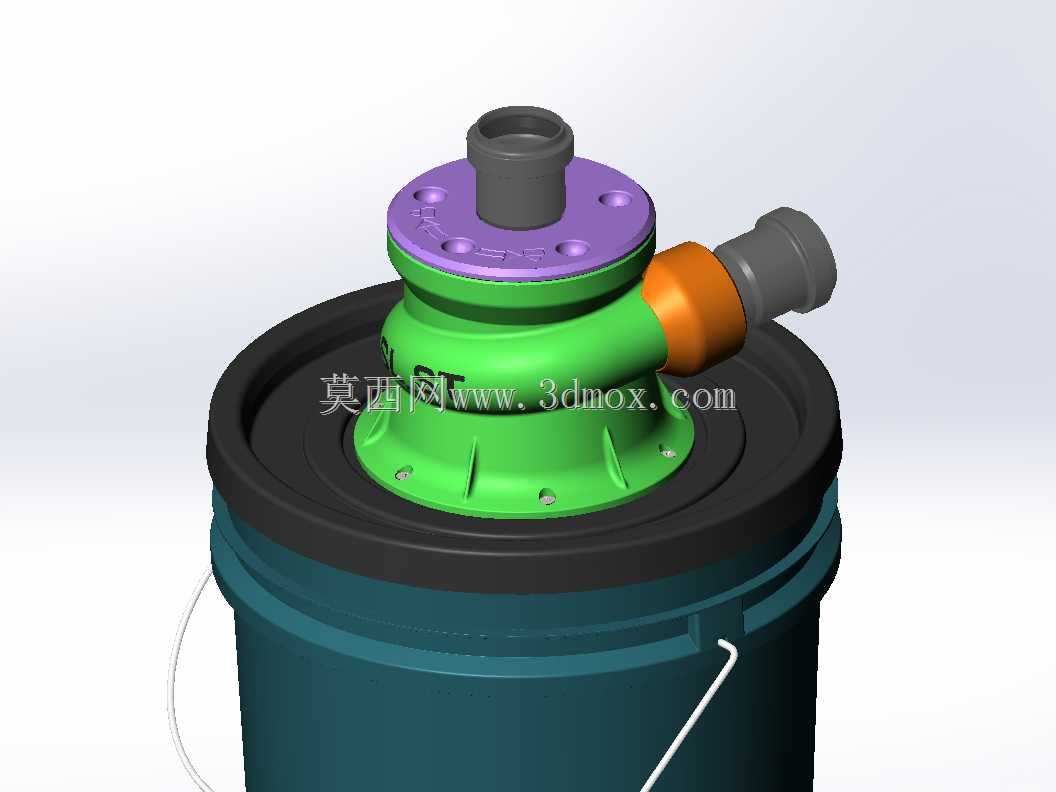

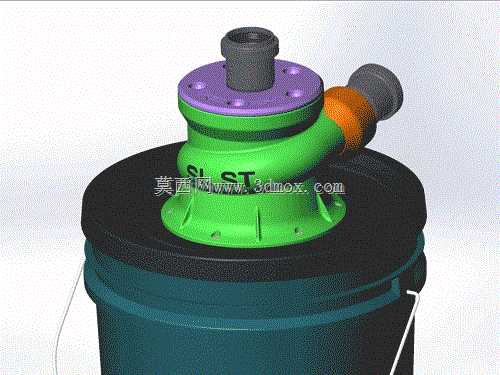

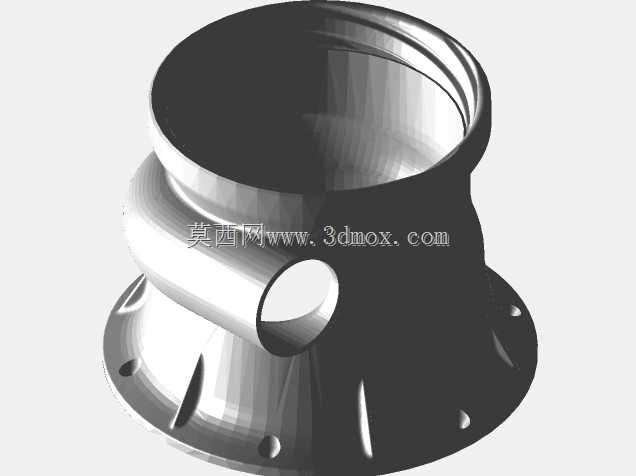

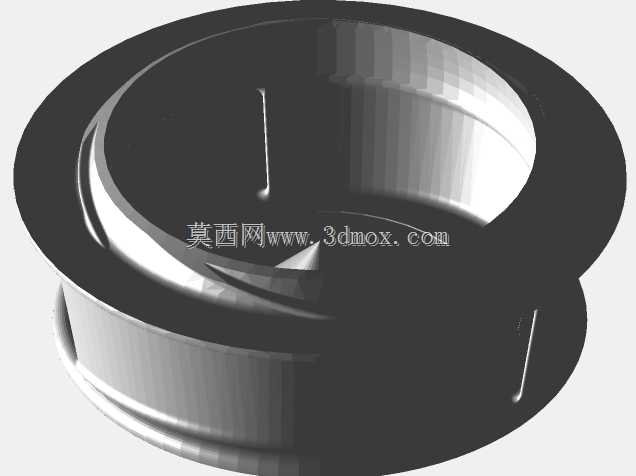

　　安装边界上，整个分离主体的底部法兰采用均匀分布的螺栓孔设计，和下方标准口径的密封桶盖可以直接配合安装，法兰和桶盖之间可以加装橡胶密封垫，保证整个集尘腔的气密性，避免因为漏气导致分离效率下降、集尘桶内负压不足的问题。侧部入口的中心高度和顶部出口的中心高度经过匹配计算，安装时不需要额外调整管路高度就能和工位侧方的吸尘管路对齐，减少管路弯折带来的风量损失。整个分离主体的外部轮廓没有突出的尖锐结构，安装在工位旁或者支架上时不会和周边的操作空间产生干涉，日常清理维护时只需要拆开底部和集尘桶的连接就能倒出收集的粉尘，不需要拆解分离主体本身，维护操作非常简便。

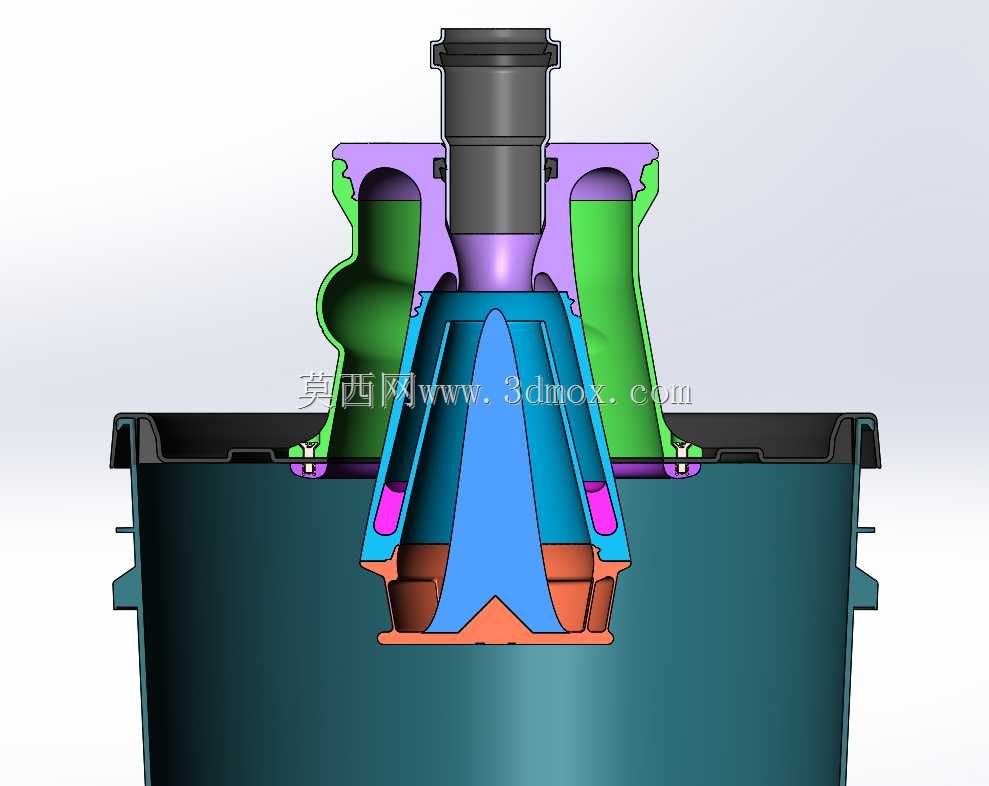

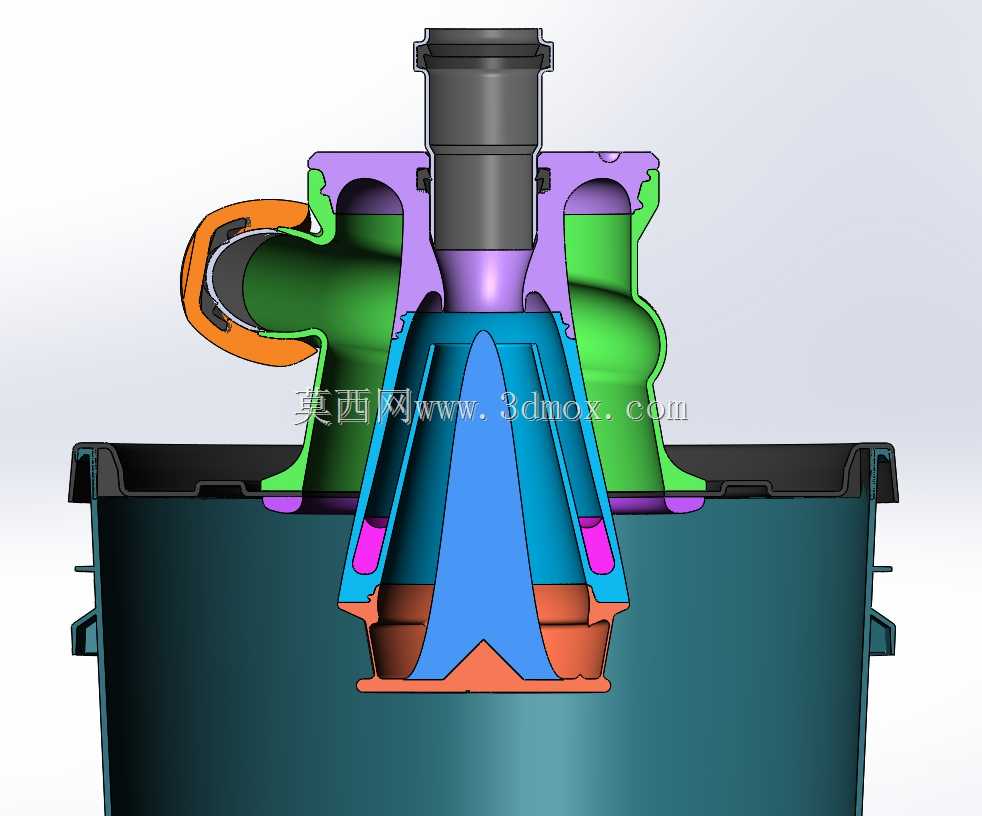

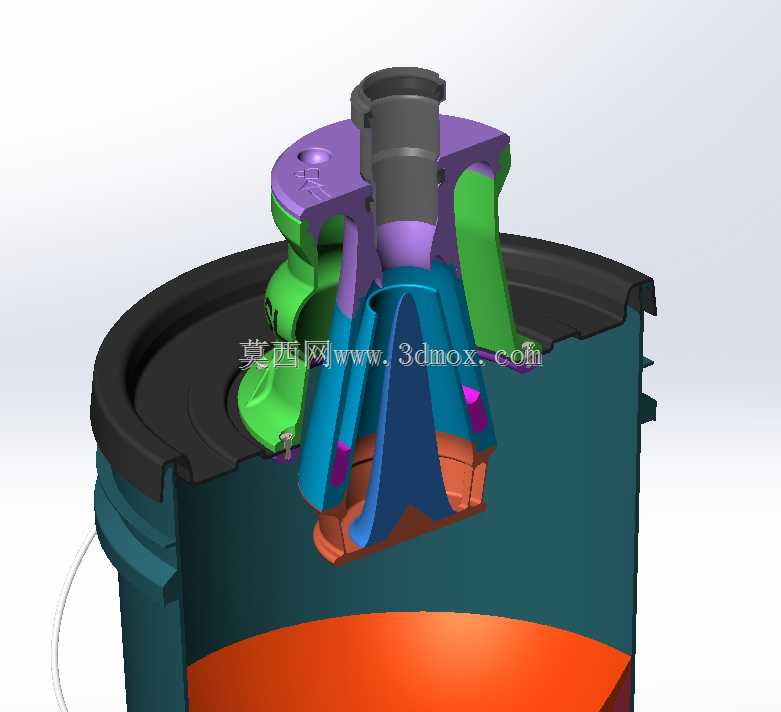

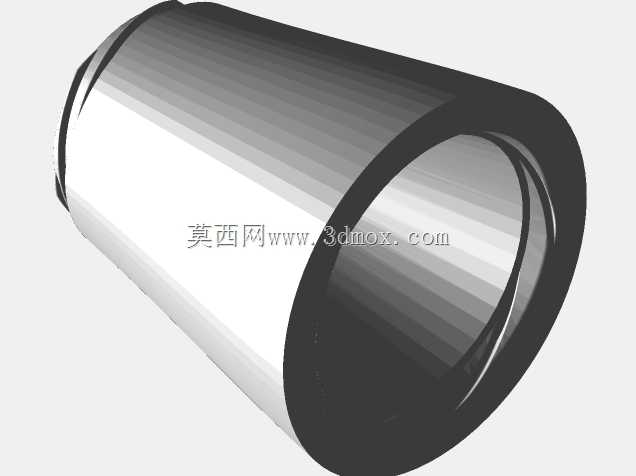

　　从结构细节来看，第一级分离腔的下部采用锥面过渡设计，锥角角度控制在合理区间，既能让被分离下来的粉尘顺利顺着锥面滑落到集尘桶内，也不会因为锥角过小导致整体结构高度过高，占用过多垂直安装空间。第二级分离腔和第一级腔体采用一体化的流畅曲面过渡，没有拼接缝隙，避免长期使用过程中粉尘在拼接缝隙处堆积板结。入口处的橙色缓冲段采用和腔体平滑衔接的结构，能降低高速含尘气流对入口位置的冲刷磨损，延长结构的使用寿命。整体结构的壁厚经过核算，在采用常规3D打印或者塑料注塑加工时都能保证足够的结构强度，承受真空源工作时产生的内外压差，不会出现腔体被吸瘪变形的问题。

　　实际工况适配方面，这款结构可以覆盖桌面级喷砂作业的磨料回收、小型木工打磨的木屑收集、3D打印后处理的粉尘抽吸、小零件打磨抛光的金属粉尘收集等多种场景，针对不同密度的粉尘，两级分离的结构都能保持稳定的分离效率，相比单级旋风结构，细粉捕获率有明显提升，能大幅减少后端过滤耗材的更换频率，降低长期使用成本。在做三维建模时，整个结构的流道曲面都做了连续性检查，没有出现曲面褶皱、错位的问题，不管是做3D打印手板验证，还是开模批量生产，都能直接提取模型数据做后续的工艺处理，安装孔位、接口尺寸都做了标准化适配，不需要二次修改就能直接和常规的集尘配件配合使用。
