工业袋式除尘过滤装置结构设计

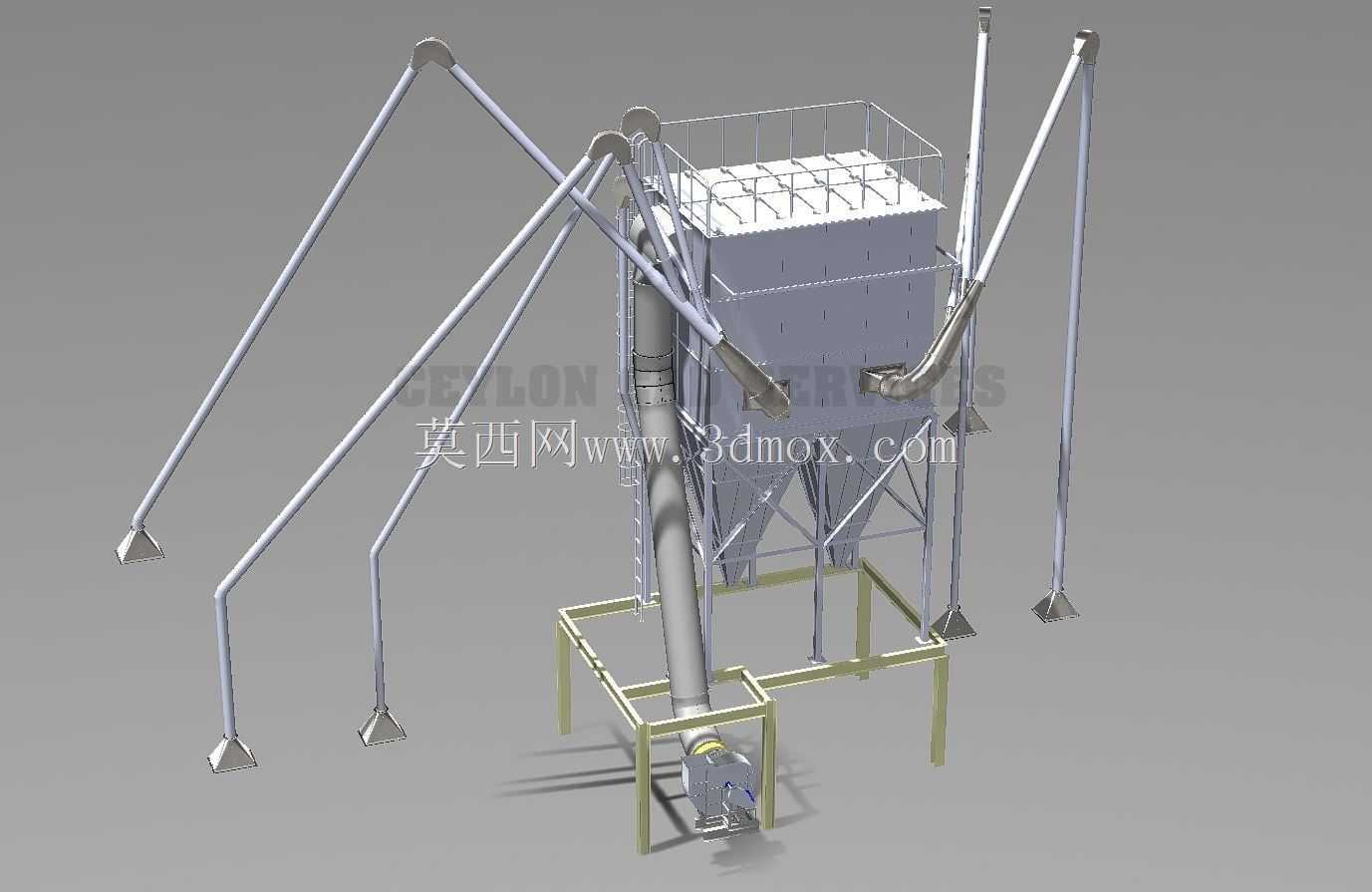

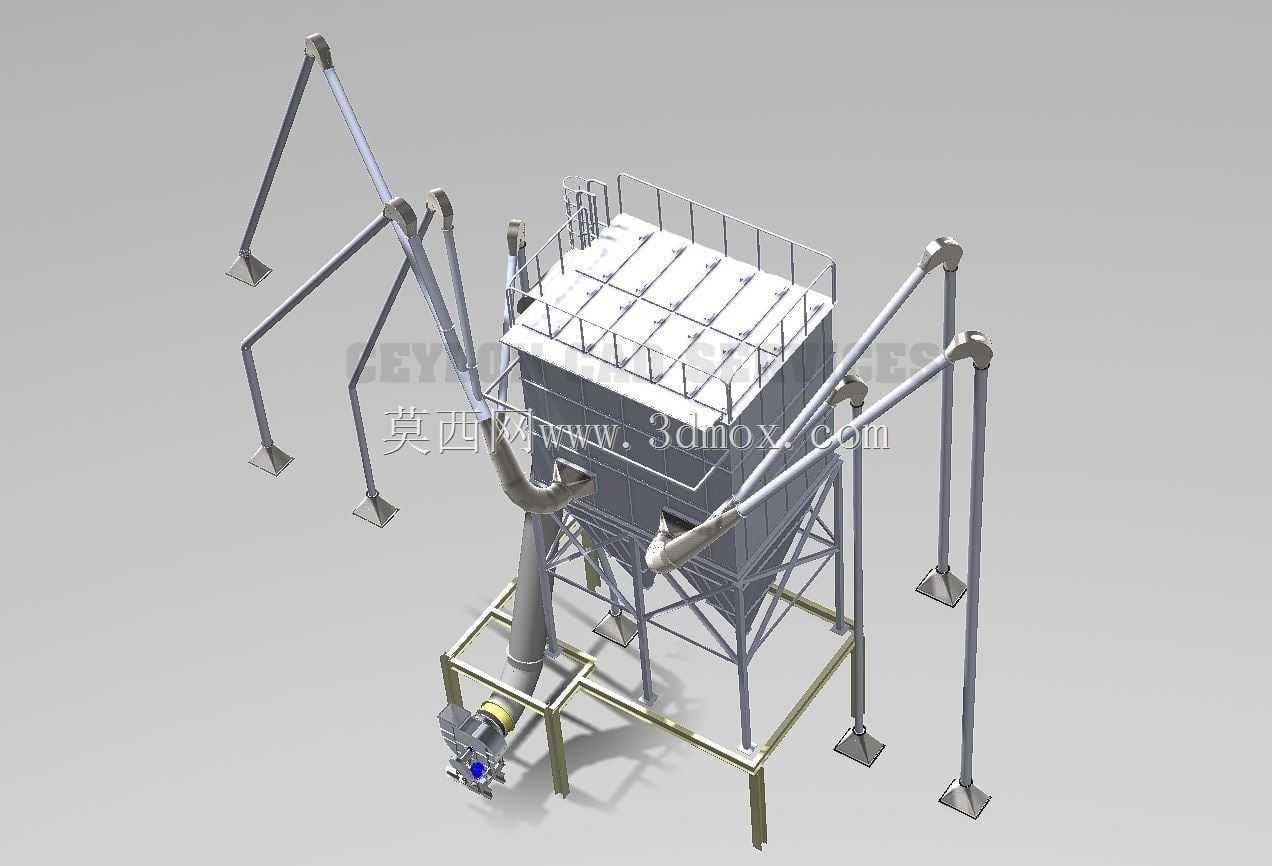

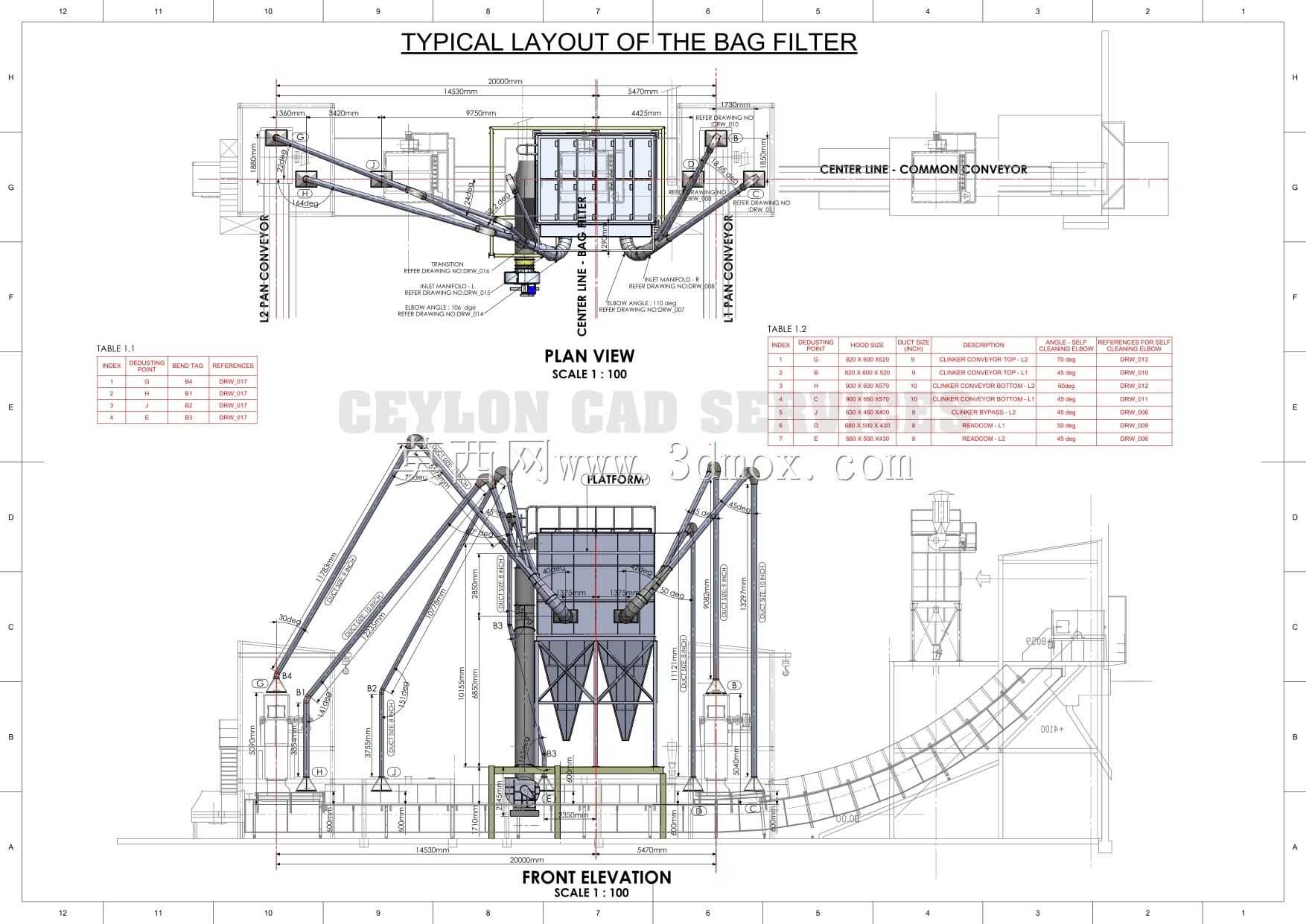

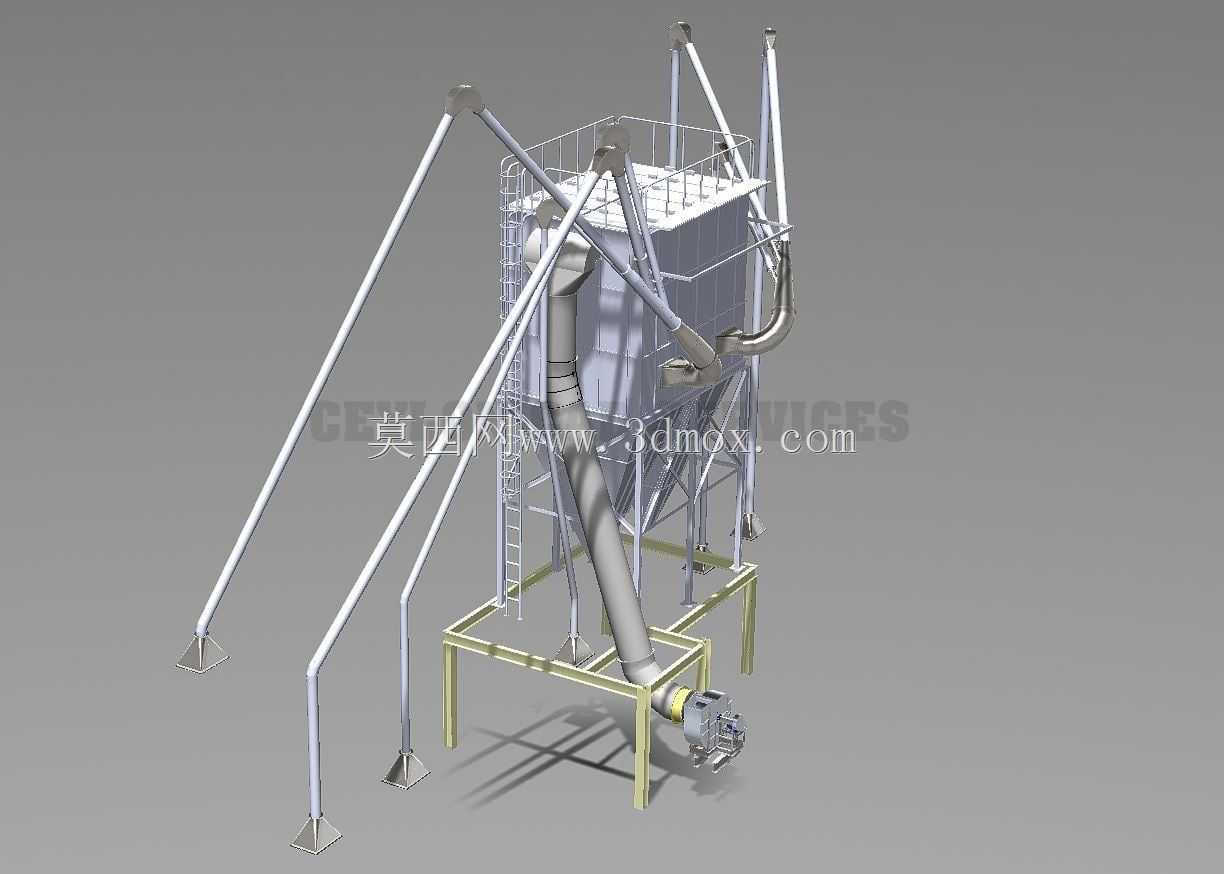

　　在木工加工、金属打磨、粉体输送、建材生产这类易产生悬浮粉尘的作业场景中，这类袋式过滤除尘装置是车间扬尘治理的核心配套设备，主要作用是捕集作业环节散逸的含尘气体，过滤后将达标气体排出，避免粉尘在车间内积聚引发职业健康隐患或是粉尘爆燃风险，同时也能减少生产环节的物料损耗。从结构设计逻辑来看，该装置采用上箱体、中箱体、灰斗分段式的框架布局，顶部预留了检修平台与防护护栏，方便后期更换滤袋、检修喷吹清灰组件，四周斜向布置的支撑腿采用大跨度落地固定结构，能抵消设备运行时的振动载荷，避免长期运行出现框架形变，配套的进出口风管采用大曲率弯管设计，减少含尘气体进入箱体时的风阻，降低管道内的积灰概率。设备的安装边界需要结合车间层高、风管走向提前规划，

　　灰斗下方要预留足够的输灰设备安装空间，四周支撑点的地面需要做硬化找平处理，保证各个支腿的受力均匀，避免设备倾斜导致滤袋安装间隙不均、出现漏风短路的问题。功能设计上，含尘气体从侧部进风管进入中箱体后，气流会经过导流板均匀分散到各个滤袋室，大颗粒粉尘在重力作用下直接落入下方灰斗，细颗粒粉尘被阻留在滤袋外表面，过滤后的洁净气体透过滤袋进入上箱体，从排风管道排出；随着滤袋表面粉尘层不断增厚，设备阻力会逐步上升，配套的清灰机构会按设定周期对滤袋进行喷吹清灰，让附着的粉尘落入灰斗完成集中收集。设计过程中需要重点核算箱体的承压能力，尤其是高负压运行工况下的箱体壁板刚度，避免出现壁板吸瘪变形的问题，同时滤袋的间距排布要预留足够的检修间隙，

　　喷吹管的开孔位置要和每条滤袋的中心精准对正，保证清灰气流能均匀作用到每条滤袋，避免出现局部清灰不彻底、滤袋过早糊袋失效的问题。风管接口的位置设计要结合现场的管网走向做适配调整，支撑结构的型材选型要结合设备整体重量、当地风载、抗震等级做校核，保证户外安装场景下的结构稳定性，爬梯与顶部检修平台的尺寸要符合安全作业规范，护栏高度、踏步间距都要满足人员操作的安全要求。
