小型商用小麦面粉加工制粉设备结构

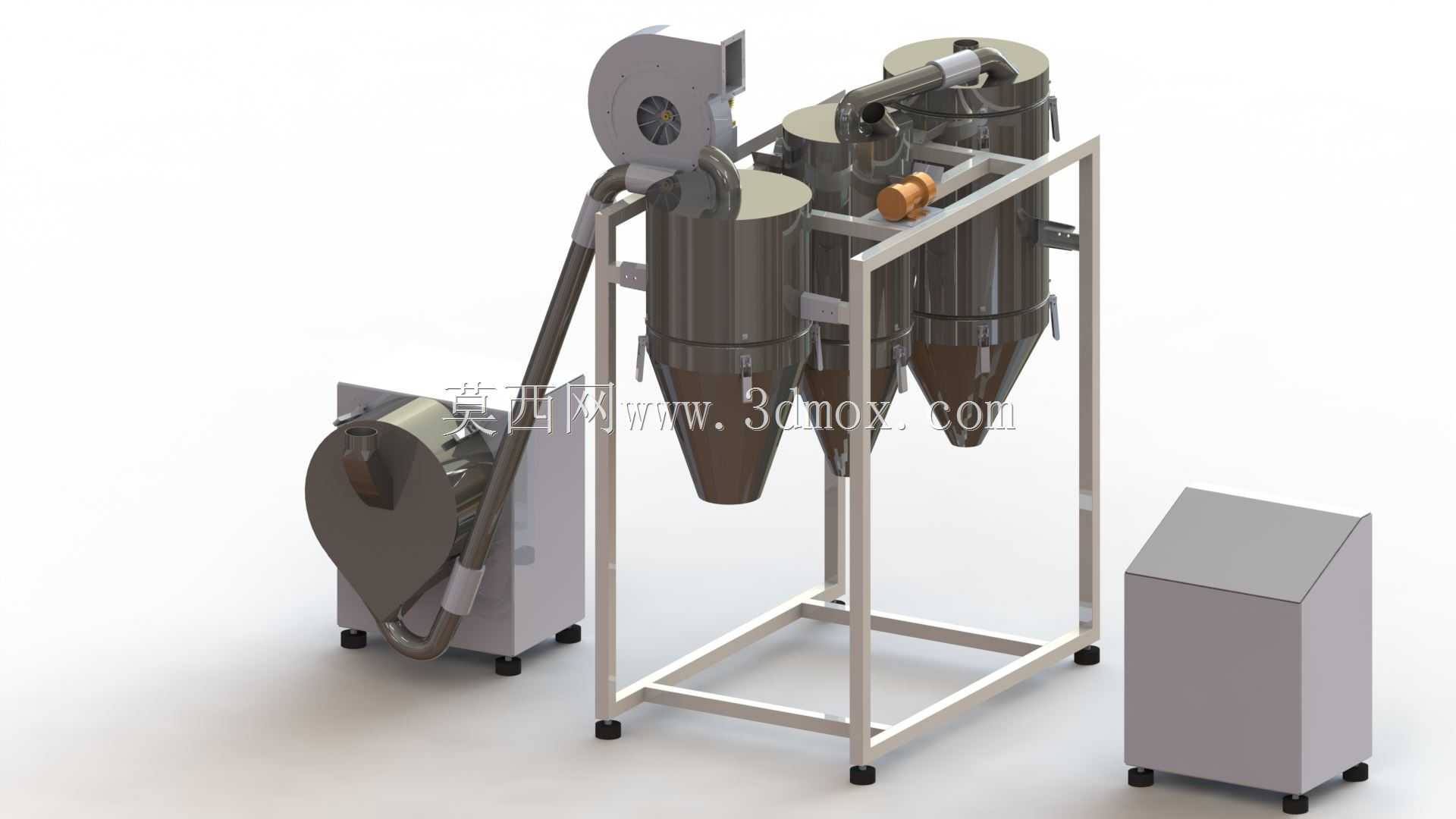

　　这套制粉设备主要面向小型粮油加工坊、村镇粮食加工点、小型食品加工厂的原粮制粉场景，可完成小麦的清理、研磨、分级筛理、风送收集全流程作业，适配单批次连续加工的生产需求，无需额外搭配过多辅机即可独立完成成品面粉产出。设备整体采用分体式模块化布局，核心分为研磨单元、旋风分离集料单元、机架支撑单元、电控与除尘辅件四个部分，各单元通过标准管道连接，现场安装时仅需对齐管道法兰、紧固连接螺栓即可完成组装，无需复杂的现场焊接或二次加工，适配多数小型加工场地的摆放需求。

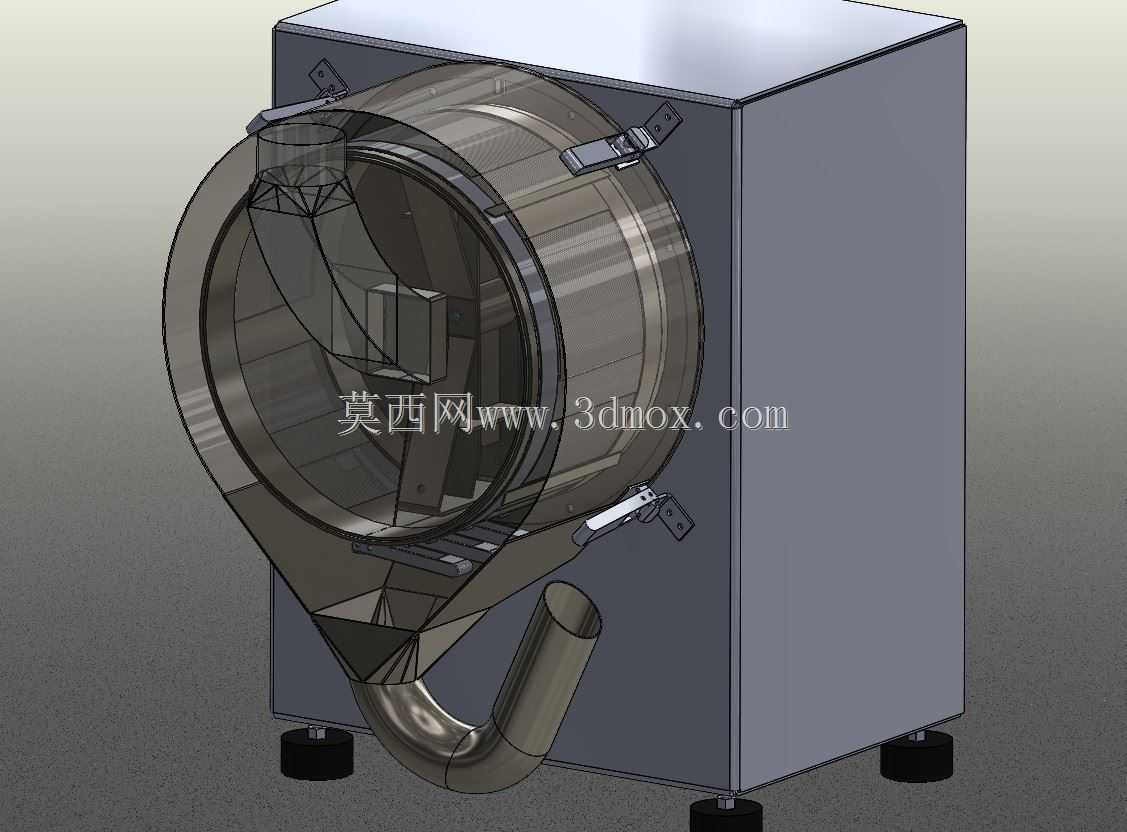

　　研磨单元采用卧式磨腔结构，磨腔外部采用不锈钢板材折弯焊接成型，内部设置差速对辊研磨副，原粮进入磨腔后通过两个相向转动的磨辊挤压、剪切作用完成麦粒的剥开与胚乳研磨，磨辊间隙可通过侧方调节手轮进行微调，适配不同原粮品种、不同成品细度的加工需求，研磨后的物料通过磨腔下方的出料口接入风送管道，避免研磨后物料堆积堵料。研磨单元底部配置四个可调式橡胶减震脚杯，可抵消设备运行时磨辊转动产生的振动，降低运行噪音，同时可根据地面平整度调整脚杯高度，保证设备整体水平放置，避免长期运行出现轴承偏磨问题。

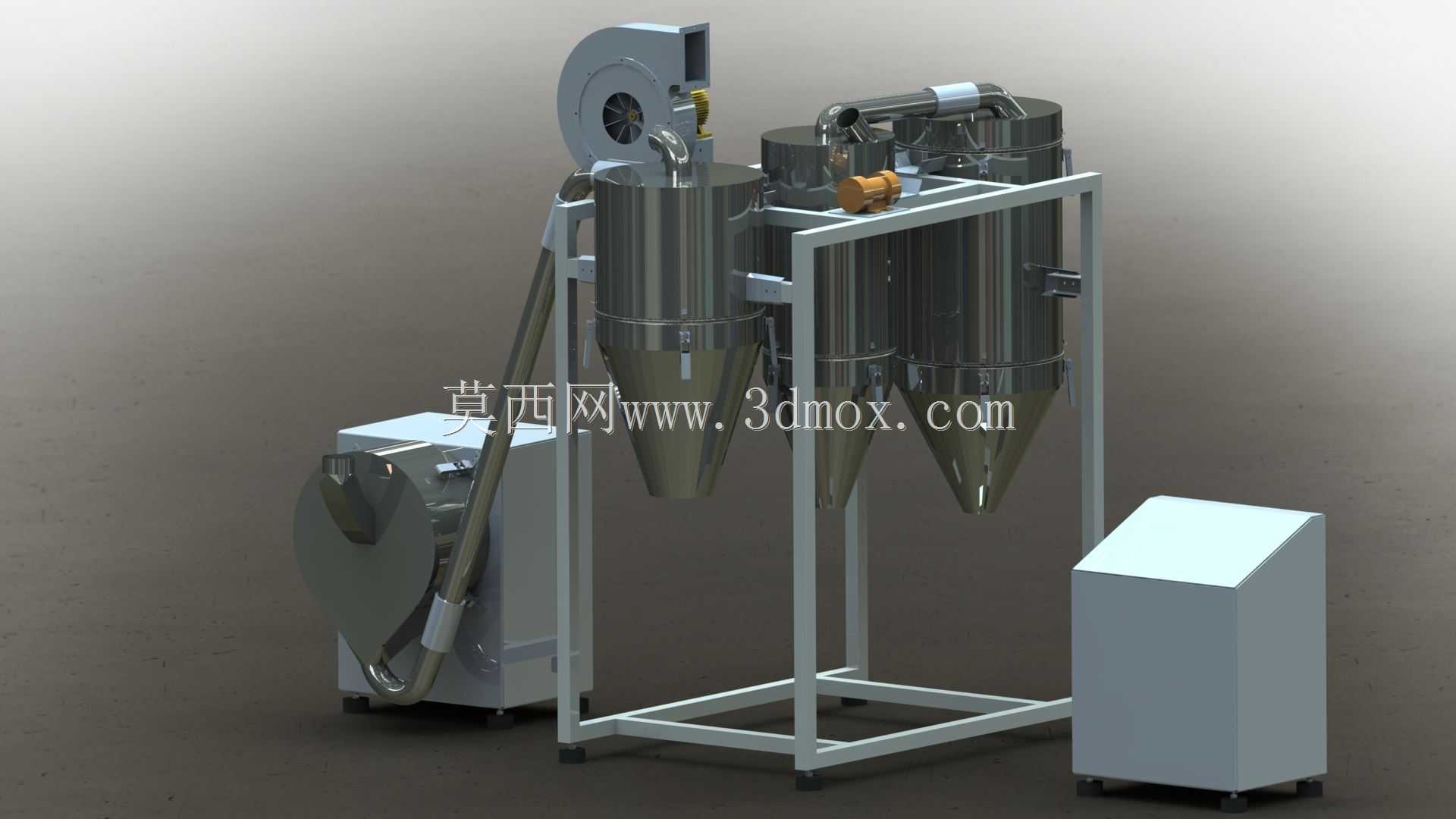

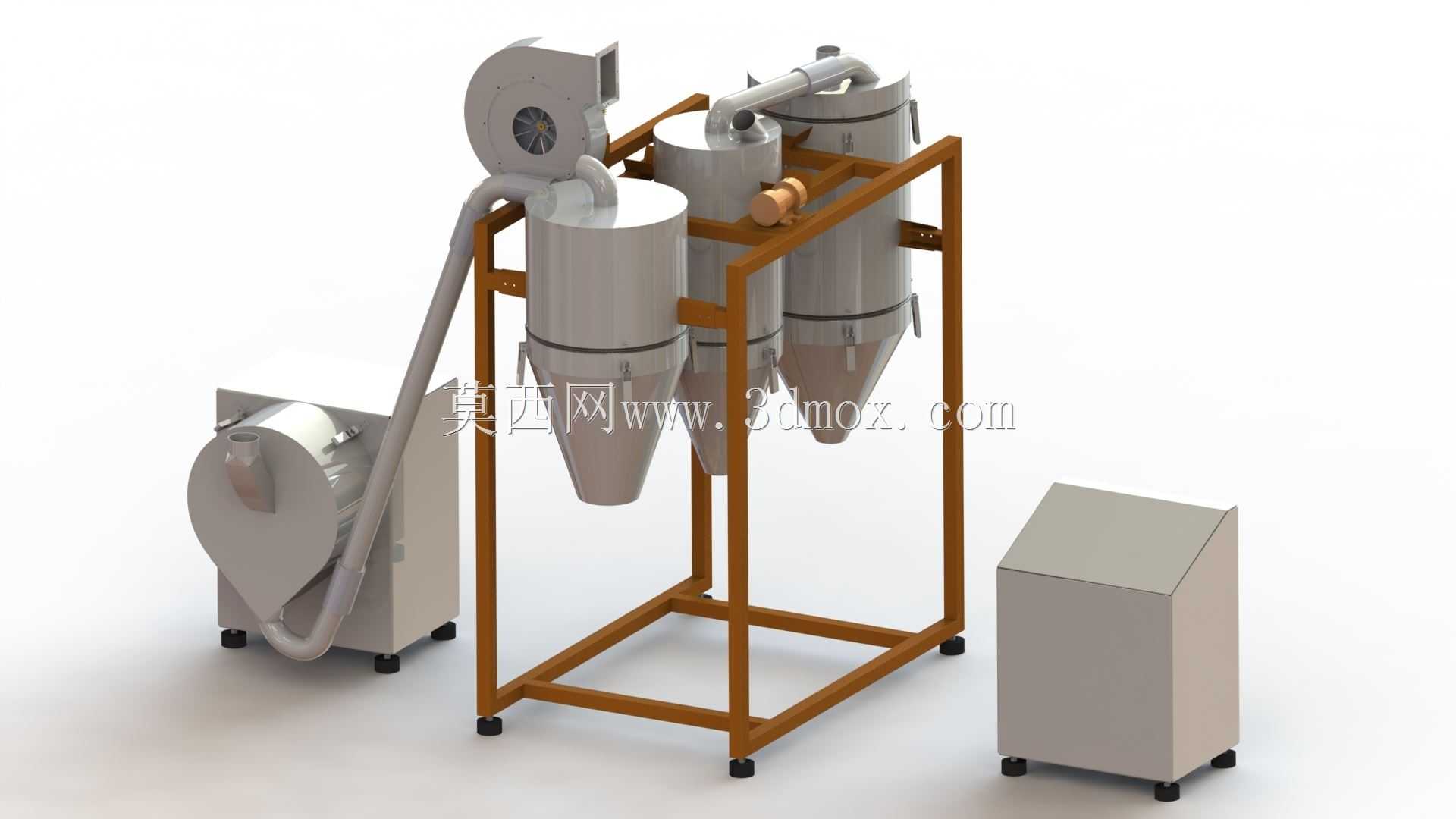

　　旋风分离集料单元采用三级旋风筒串联布局，固定在方管焊接成型的一体式机架上，机架采用4040mm标准矩形钢管焊接成型，底部同样配置可调脚杯，整体机架的长宽尺寸控制在1200800mm范围内，加上旋风筒顶部的管道高度，整体设备最高点距地面1850mm，常规厂房层高2.8米以上即可顺利安装摆放，无需额外加高厂房。三级旋风筒按照粒径分级顺序依次连接，风送携带的物料进入第一级旋风筒后，大粒径的麸皮颗粒沿筒壁螺旋下落至集料斗，较细的粉粒随气流进入第二级、第三级旋风筒完成分级沉降，最终含尘气流接入末端的引风单元，引风机出口配置过滤布袋，避免细粉外泄造成车间粉尘污染。旋风筒的锥角设计采用22度标准离心沉降角，可保证不同粒径的粉粒有效分离，避免气流短路导致的粉粒随气流排出，提升成品收集效率。

　　设备配套的电控柜采用独立落地式布局，放置在机架侧方，与主机保持600mm以上的操作间距，方便操作人员启停设备、调整运行参数，电控柜防护等级达到IP54，可适配加工车间多粉尘的作业环境，避免粉尘进入柜内造成电气元件短路。设备整体的物料接触部分均采用304不锈钢材质，满足食品加工的卫生要求，非接触的支撑机架、管道支架部分采用碳钢焊接后做喷塑处理，兼顾结构强度与防腐蚀性能。

　　从建模设计角度来看，这套设备的所有零部件均按照实际加工尺寸1:1还原，管道连接部分预留了标准法兰的安装孔位，旋风筒的锥段、直段的衔接处做了圆弧过渡处理，避免实际生产中出现物料挂壁残留的问题；机架的方管连接处均做了满焊处理的结构示意，脚杯与机架底部的连接采用标准螺栓连接结构，方便后期维护更换；研磨单元的磨腔端盖设置了快开式锁紧结构，日常清理磨腔、更换磨辊时无需拆卸过多螺栓即可打开端盖，降低设备维护的操作难度。设备运行时的风送风速设计控制在18-22m/s区间，既可以保证研磨后的物料顺利被气流携带至旋风分离单元，又不会因风速过高导致粉粒过度破碎影响成品面粉的口感，同时可降低管道内的磨损速度，延长设备使用寿命。

　　在实际安装布局时，需在设备周围预留不小于500mm的操作维护空间，尤其是研磨单元侧方的磨辊调节位置、旋风筒下方的集料口位置，需预留足够的操作空间方便接料、调整参数；设备的进料口设置在研磨单元顶部，可搭配小型进料斗或原粮提升机对接，无需人工频繁上料，降低操作人员的劳动强度。这套设备的常规处理产能可达到每小时500-700公斤成品面粉，峰值产能可达到每小时1吨，适配小型加工点的日常生产需求，相比大型成套制粉设备，占地面积更小、投入成本更低、安装调试更简单，同时兼顾了成品面粉的加工精度，可生产符合民用标准的优质面粉，也可适配玉米、大米等其他谷物的制粉加工，仅需调整磨辊间隙与风送参数即可切换加工品类。
