SMT贴装用拾取放置皮带进料机构

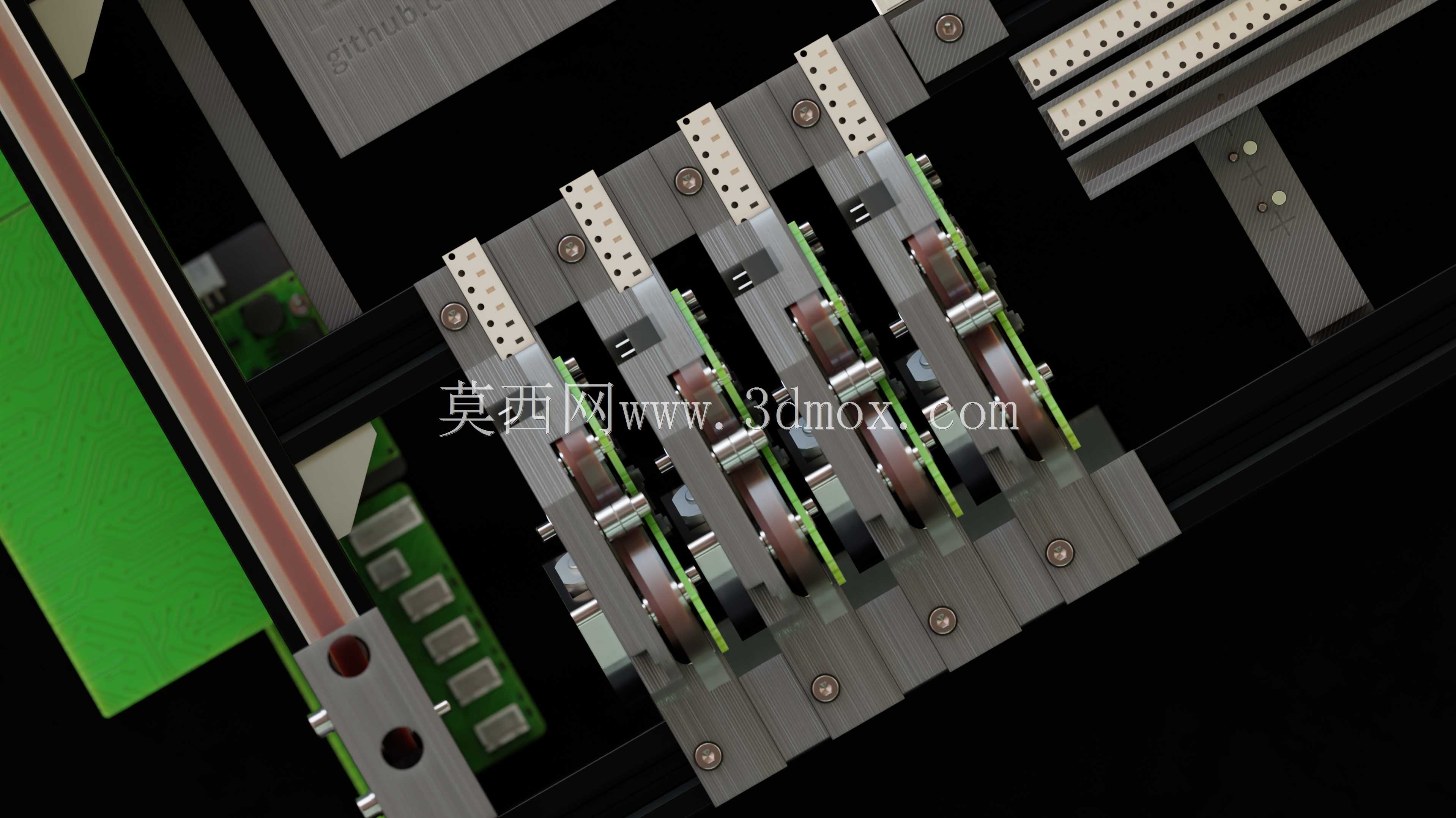

　　在SMT表面贴装生产线的前端供料环节，传统8mm宽度编带料件的供料往往存在送料步距偏差、取料位定位不准的问题，这款拾取放置皮带给料机构，正是针对小型桌面级贴装设备的供料需求开发的专用执行部件。从实际产线适配场景来看，该机构可直接搭载在小型pick-plaz类取放机的料站安装位，适配宽度8mm的SMT编带包装元器件，包含0402、0603规格阻容件、SOP封装小型芯片等常规表贴元件的连续供料作业，填补了小型自制贴装设备缺乏紧凑供料方案的空白。

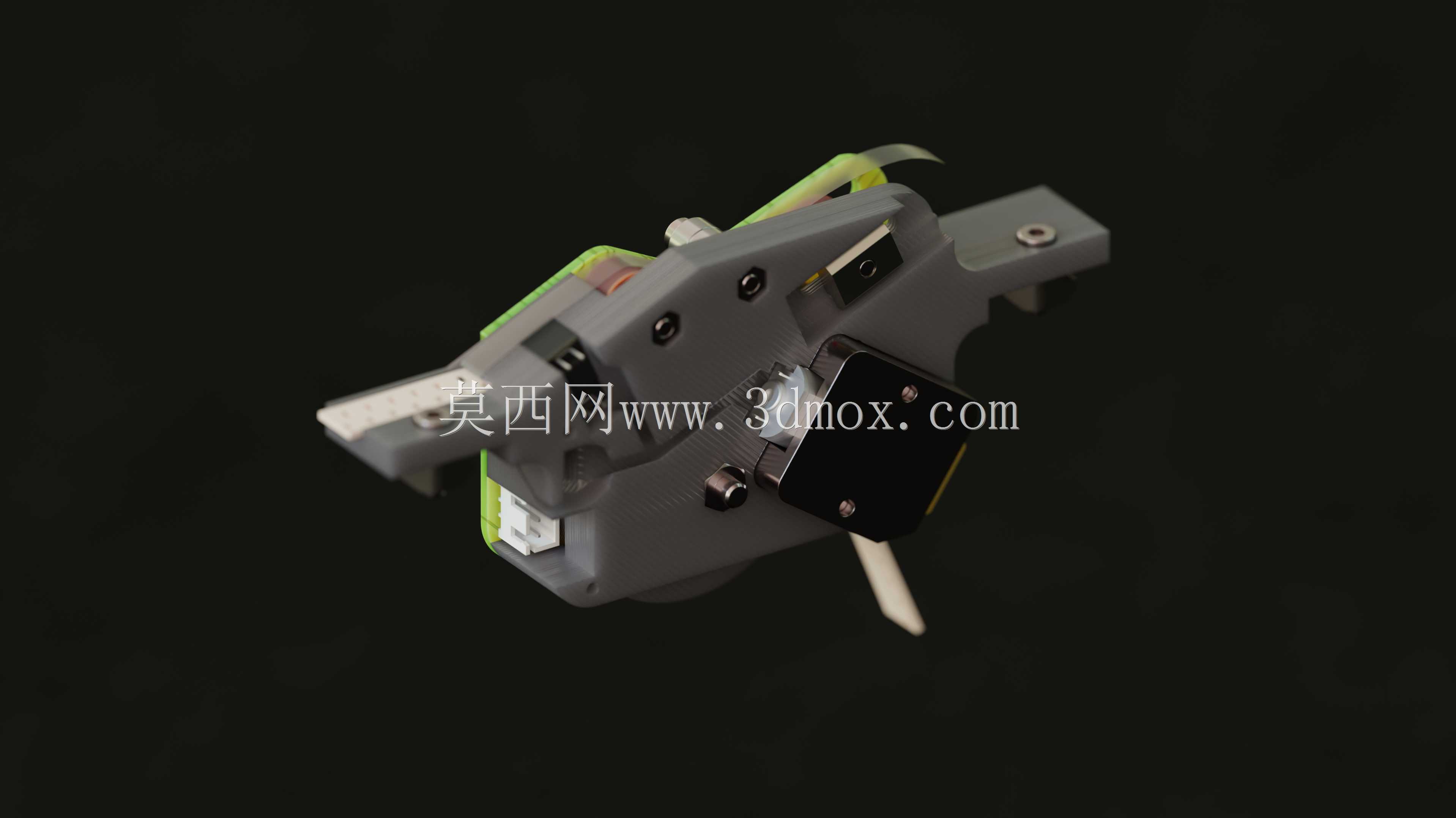

　　从功能实现逻辑来看，该机构采用皮带摩擦传动作为核心送料动力，区别于传统飞达的棘轮棘爪步进结构，皮带传动的运行噪音更低，送料过程的冲击力更小，针对引脚脆弱的小型表贴元件，能避免送料过程中元件引脚受冲击变形的问题。机构的取料端设置有精准的定位挡边，编带随皮带输送到取料位后，侧边的定位结构会对编带位置进行二次校正，保证吸嘴每次下行取料时，元件中心与吸嘴中心的同轴度偏差控制在0.1mm以内，大幅降低取料抛料率。机构的剥料结构集成在取料位前端，编带盖膜在输送过程中被同步剥离收卷，不会出现盖膜拉扯导致元件移位的情况。

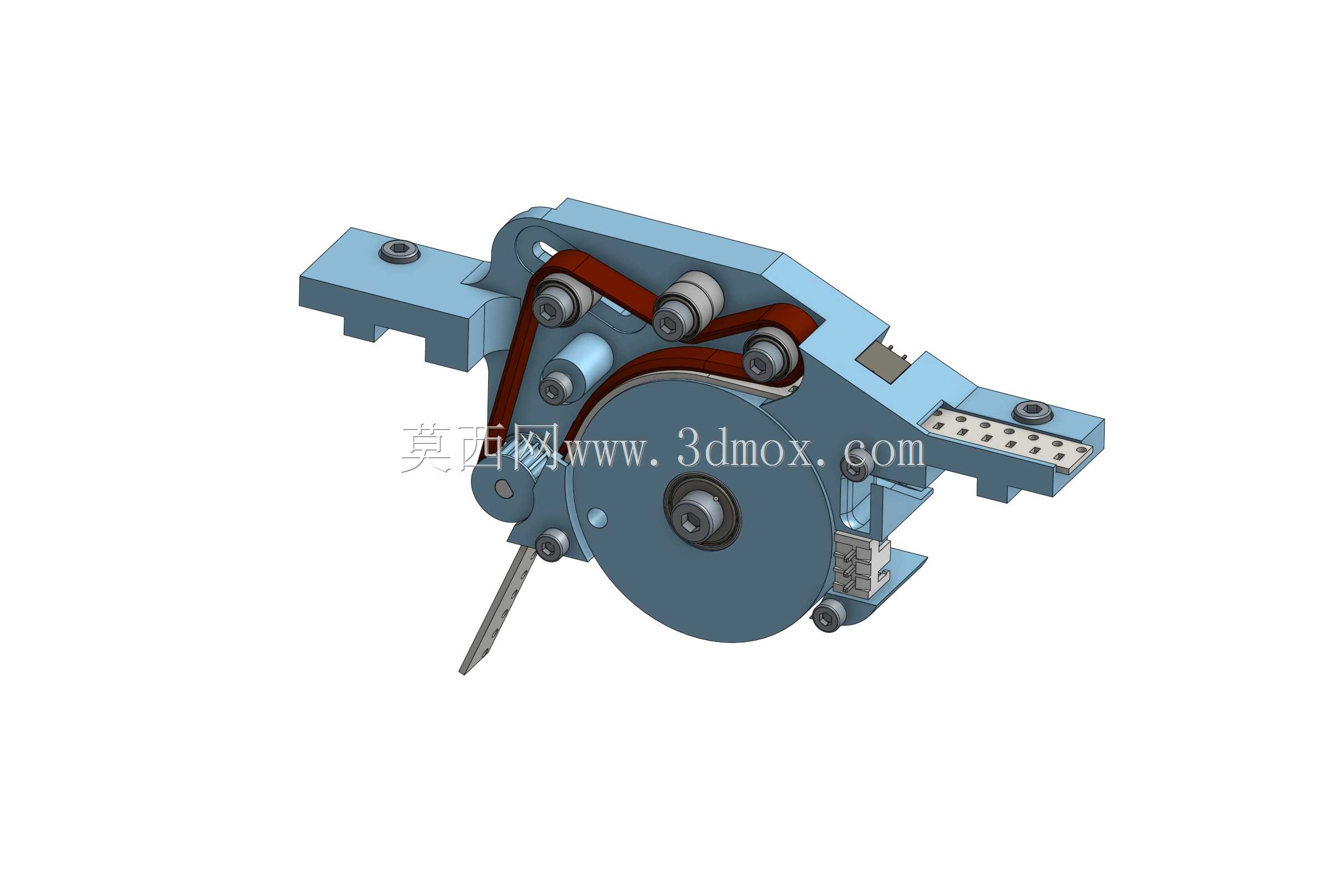

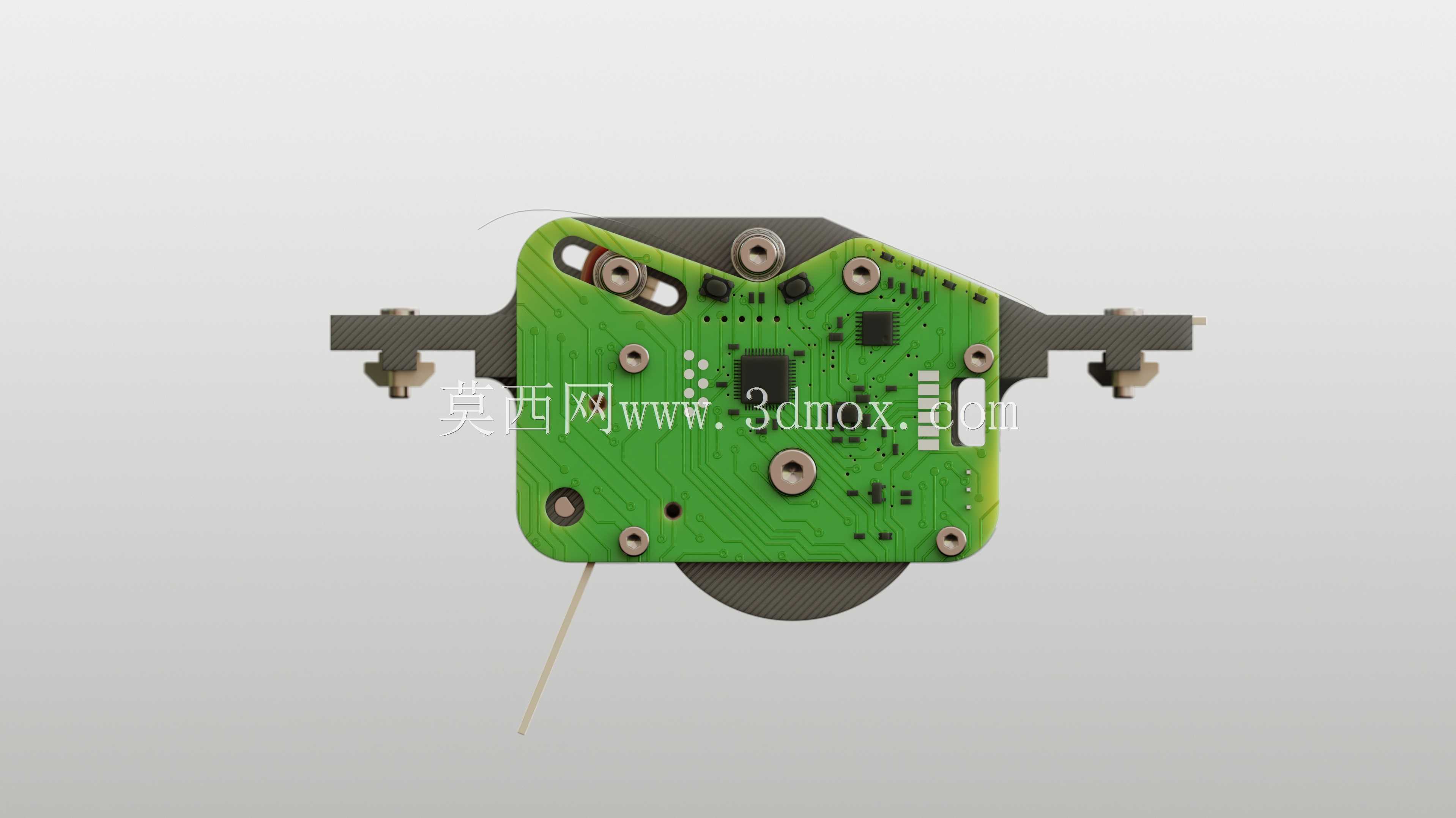

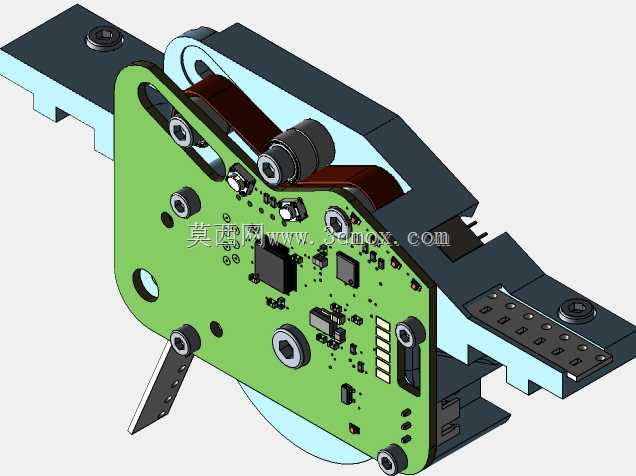

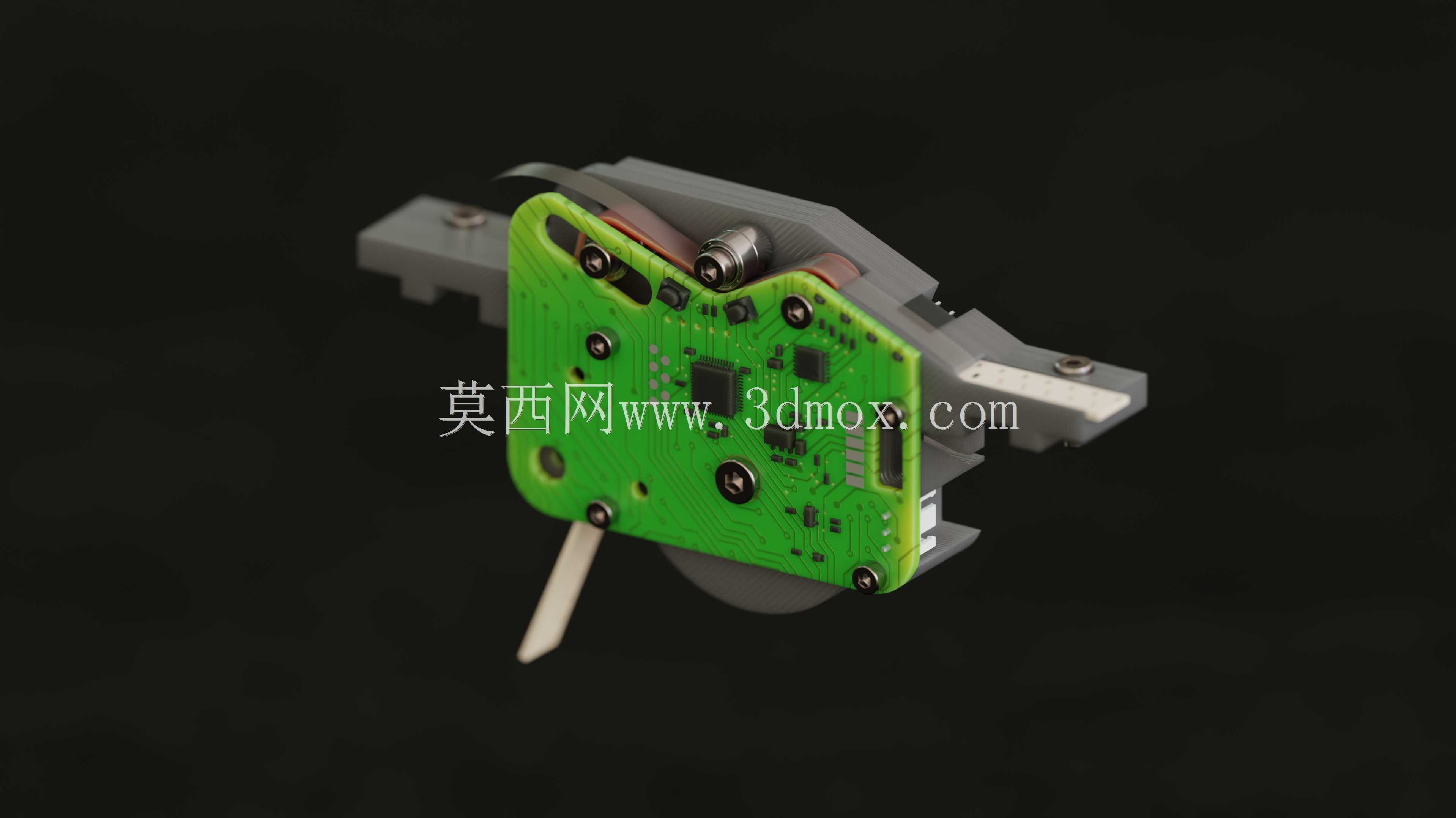

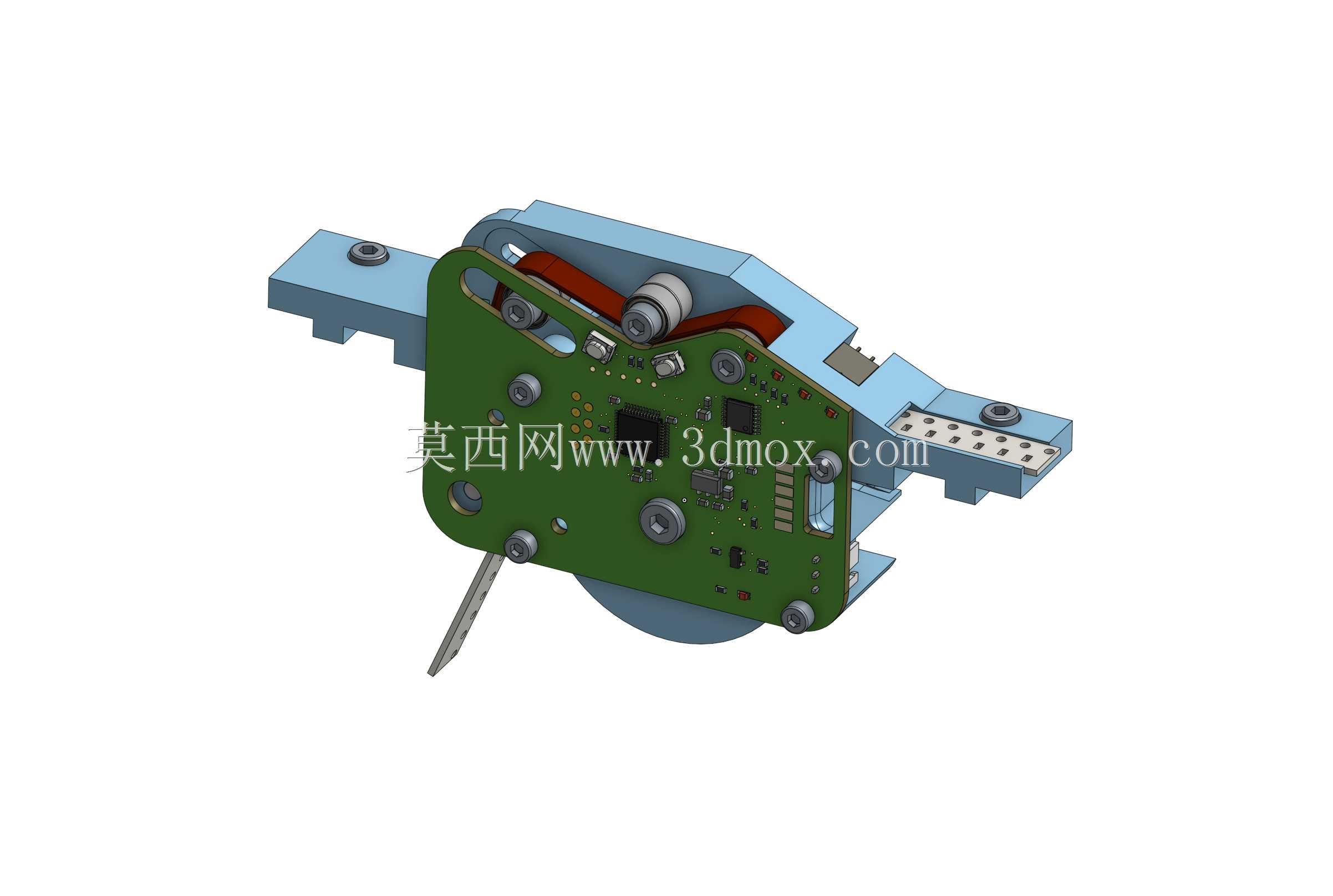

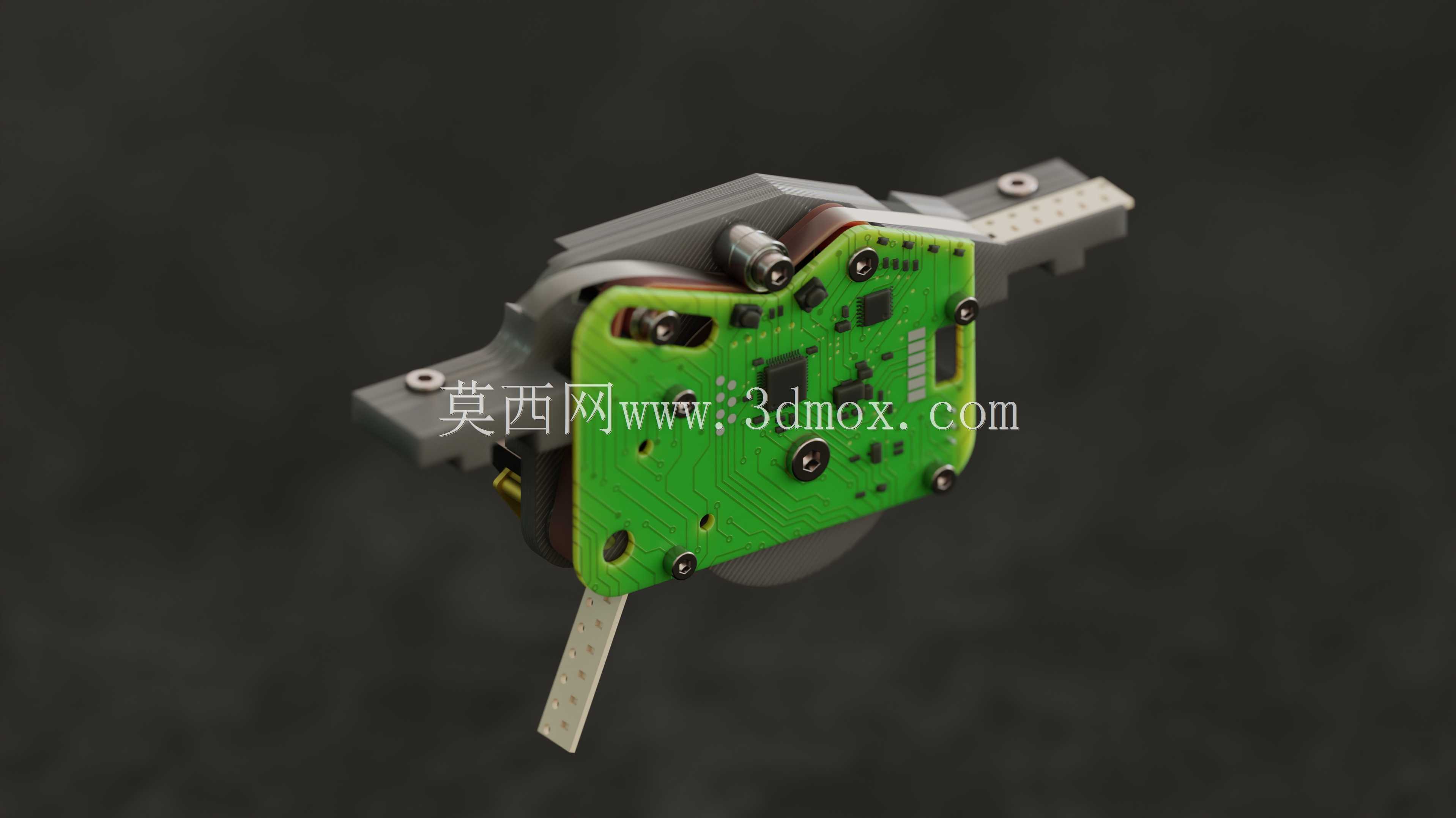

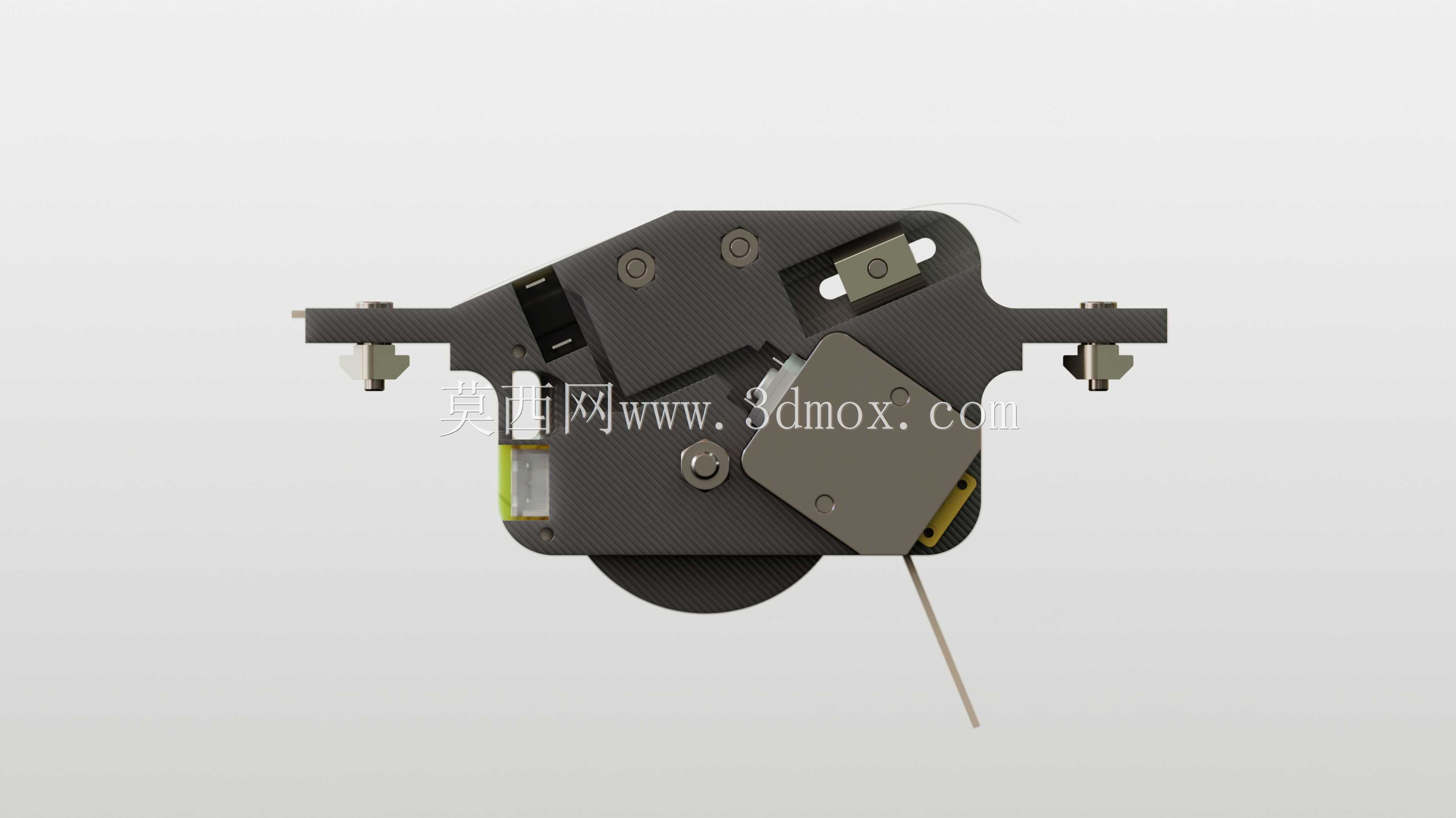

　　从结构设计思路来看，整个机构采用分层堆叠的紧凑布局，核心传动组件、电路板控制模块、皮带张紧结构全部集成在一块绿色安装基板上，基板两侧延伸出带安装孔的固定支耳，支耳上的安装孔位做了长圆孔设计，安装时可根据设备料站的实际安装基准进行前后左右的位置微调，降低了安装配合的精度要求。控制电路板直接集成在机构本体上，不需要外接额外的驱动控制板，仅需接入设备的供电与步距触发信号即可运行，大幅简化了设备端的布线难度。皮带的张紧结构采用偏心轮调节方式，不需要拆卸任何零部件，仅用一字螺丝刀转动偏心调节轴即可调整皮带张紧力，日常维护调整的效率很高。机构的出端设置有编带导向槽，剥离完元件的废编带会沿导向槽自动排出机构外部，不会在设备内部堆积造成卡滞。

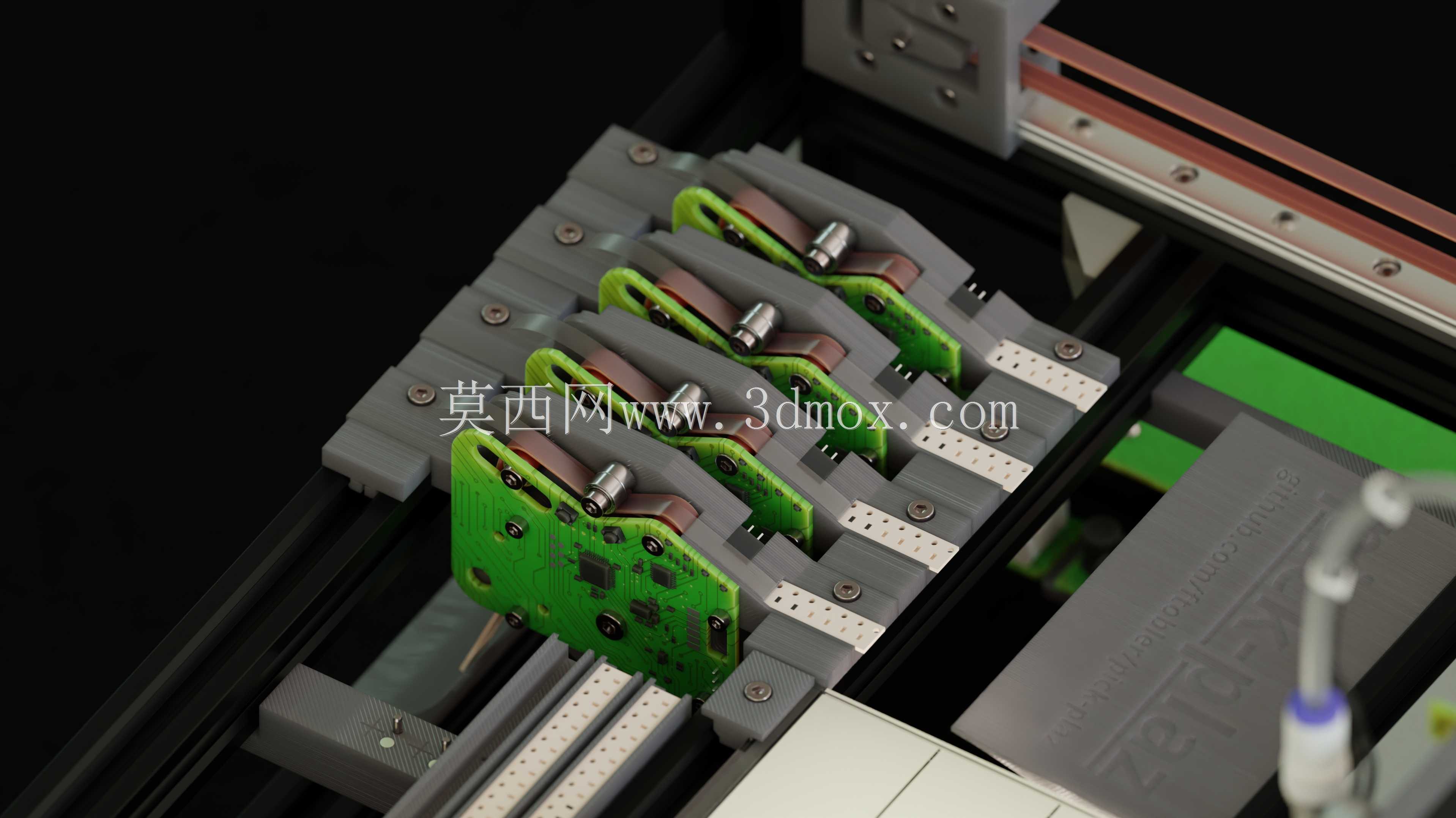

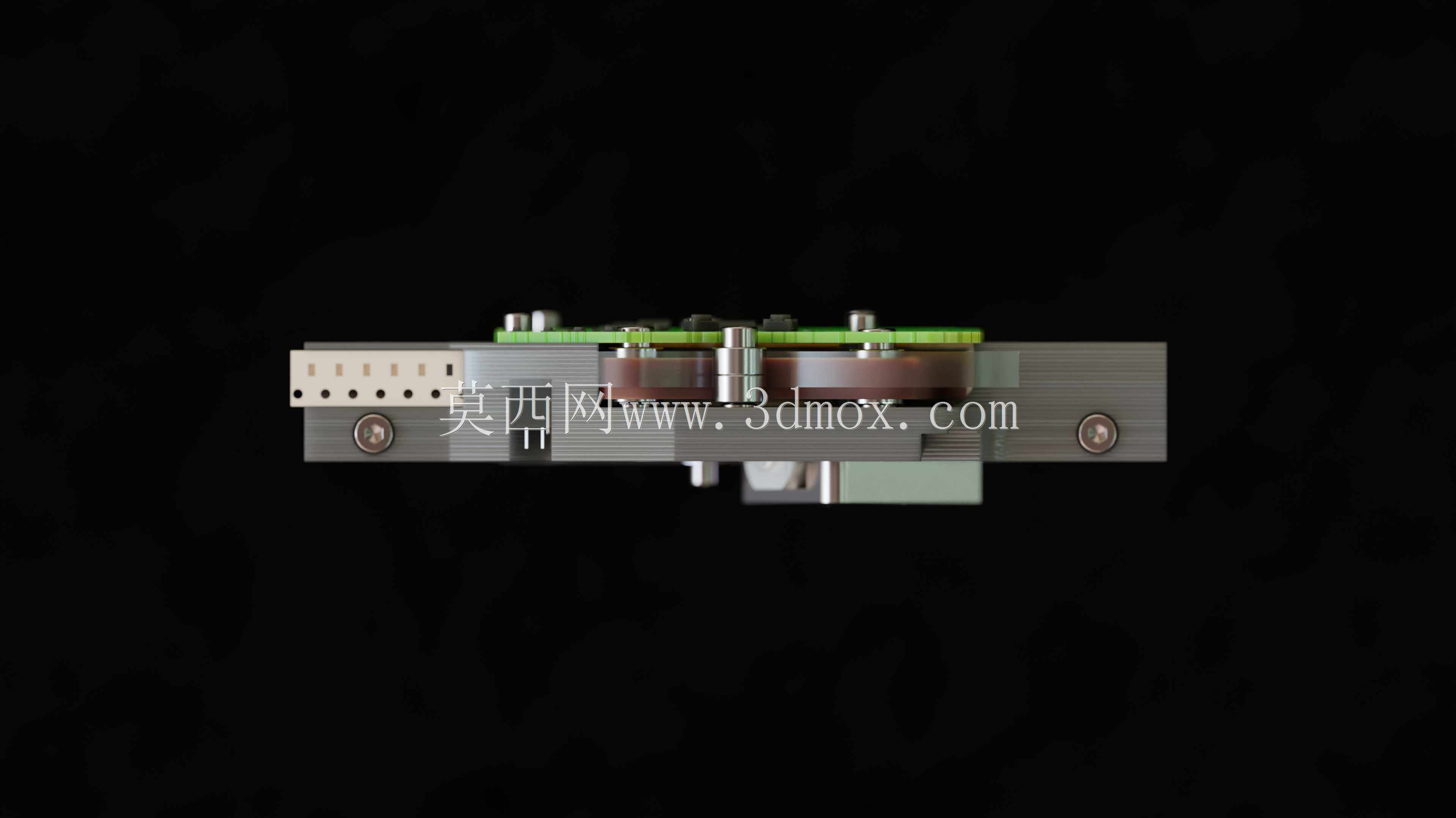

　　从安装边界与尺寸适配来看，整个机构的横向安装跨度控制在120mm以内，纵向深度不超过80mm，整体厚度控制在35mm，单组机构占用的料站空间极小，小型桌面贴装设备上可并排布置多组该给料机构，实现不同规格元件的同时供料。安装支耳的安装孔位间距适配市面主流小型贴片机的料站安装孔距，不需要对设备主体进行额外打孔改造即可完成装配。机构的取料位高度统一设置在距离安装基准面25mm的高度位置，和常规贴装吸嘴的下行行程匹配，不需要额外调整吸嘴的Z轴行程参数即可适配。机构底部预留有足够的走线空间，供电与信号线路可从基板下方的走线槽排布，不会和设备的其他运动部件产生干涉。

　　在实际运行过程中，该机构的送料步距可根据编带的元件间距进行调整，支持2mm、4mm等常规8mm编带的步距参数，触发信号采用光电隔离设计，不会和设备的主控系统产生信号干扰。传动部分的转动副全部采用微型轴承支撑，长时间连续运行的磨损量极小，不需要频繁加注润滑脂维护。机构的外壳部分做了倒角处理，没有尖锐的棱角，操作人员在更换料卷时不会被划伤。针对不同厚度的编带，机构的压料结构采用弹性压片设计，可自动适配0.2mm到0.8mm厚度的编带，不需要手动调整压料间隙，换料操作的门槛很低。
