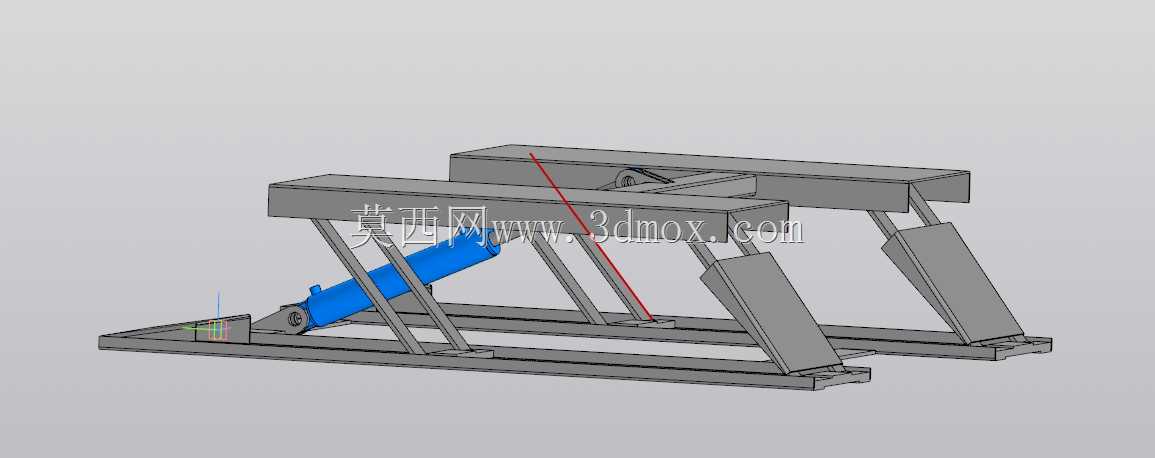

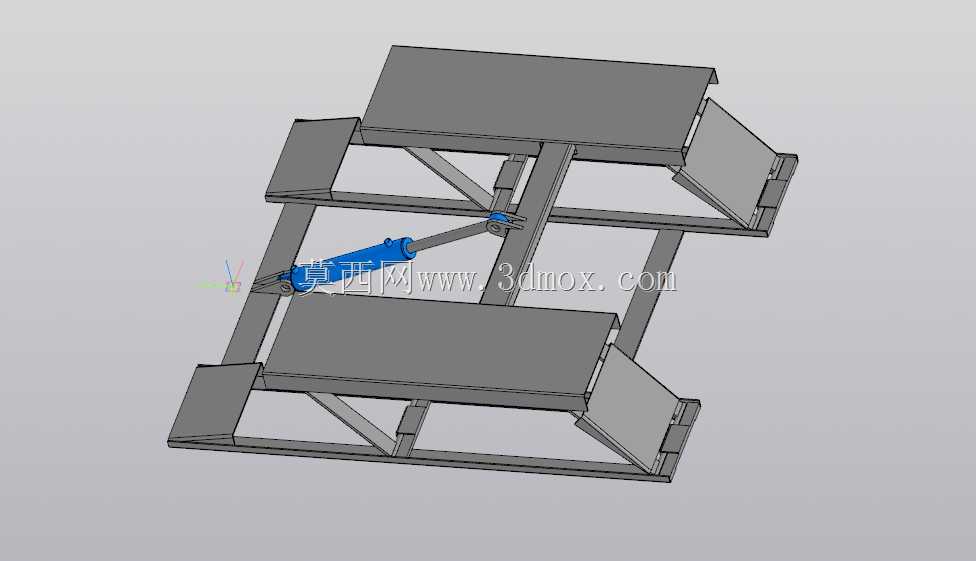

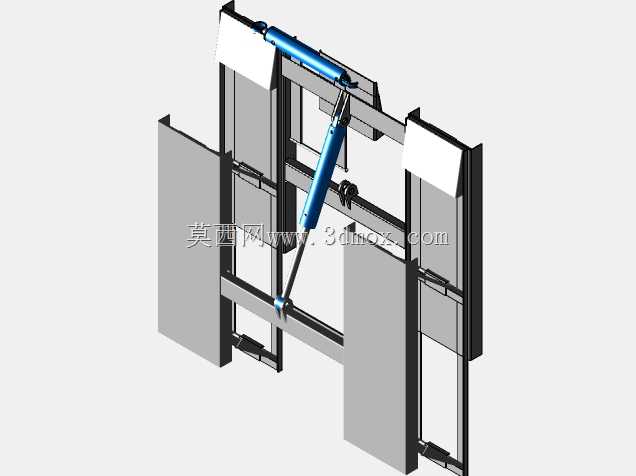

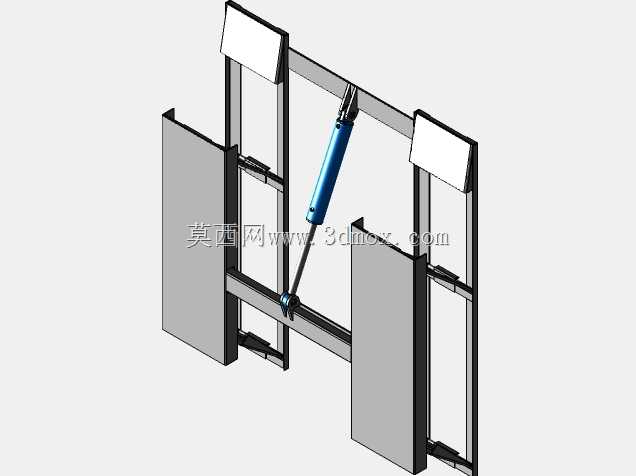

双剪叉平行四边形液压升降作业台结构

　　该平行四边形液压升降结构，核心采用双组平行四边形剪叉臂作为承载传力构件，区别于单组剪叉的偏载缺陷，两组臂架沿底座纵向平行布置，可适配长条形台面的载荷分布需求，常见于车间工位物料举升、生产线边工件转序、仓储区域托盘货物抬升，以及轻型设备安装时的高度调整场景，尤其适合需要沿长度方向均匀承载、避免台面倾斜的作业工况。从实际使用角度看，这类升降结构的核心用途是在固定行程范围内，将放置在台面上的负载平稳抬升至指定作业高度，替代人工搬抬的高强度作业，同时可配合生产线的节拍，在不同高度工位间完成物料的高度适配，比如机加工工序间的工件转运，将毛坯从地面料框抬升至机床工作台高度，或是装配环节中，将部件抬升至便于操作人员作业的高度，

　　减少弯腰俯身的作业疲劳。功能特性上，该结构依靠液压缸的伸缩驱动剪叉臂的开合，平行四边形的连杆约束保证台面在整个升降行程中始终保持水平状态，不会出现前后端高度差导致的物料滑移问题；双组臂架的设计让整体抗偏载能力更强，即使负载重心没有完全落在台面中心，也能通过两组臂架的受力分配保持结构稳定，不会出现单侧卡滞、台面歪斜的情况；底座采用整体式框架焊接结构，底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化混凝土地面，也可根据需求加装脚轮做成移动式结构，适配不同的场地使用需求。设计思路层面，建模时优先保证各铰接点的同轴度约束，剪叉臂的中间铰接轴、两端与底座和台面的铰接轴，都采用同轴孔位设计，避免装配时出现别劲问题，

　　导致升降过程阻力过大甚至卡滞；液压缸的铰接点位置经过受力校核，下铰接点布置在底座框架靠近内侧的位置，上铰接点布置在剪叉臂的中段位置，保证在最低位时液压缸不会与臂架、底座发生干涉，同时在最大举升高度时，液压缸的伸出量处于合理行程区间，不会出现伸出行程过大导致的失稳问题；臂架的截面尺寸根据额定承载需求选取，采用矩形钢管焊接成型，在保证抗弯强度的同时控制整体自重，台面采用型钢焊接的框架结构，上方可根据使用需求铺设花纹钢板或者聚氨酯垫板，避免刮伤工件表面。外形尺寸与安装边界方面，该结构最低位高度可控制在200mm以内，适合低矮空间的安装使用，最大举升行程可根据臂架长度调整，常规配置下举升高度在800mm到1200mm区间，

　　台面长度适配双组臂架的间距，常规宽度在600mm到800mm区间，安装时需要在底座周边预留不小于300mm的维护空间，便于后期对铰接点加注润滑脂、检查液压缸密封件以及液压管路的连接状态；液压管路沿臂架内侧布置，采用硬管加软管的组合方式，在臂架开合过程中管路不会被挤压、拉扯，最低位时整体结构的重心落在底座框架的中心范围内，固定安装后不会出现倾翻风险，即使是移动式配置，也可在底座加装支撑支腿，作业时伸出支腿保证整体稳定性。实际建模过程中，各铰接处都预留了轴承安装位，可采用自润滑轴承减少日常维护频次，臂架的所有焊缝都采用连续角焊缝，保证焊接强度，台面下方设置有机械锁止孔位，举升至指定高度后可插入安全销，避免液压系统失压导致台面意外下落，满足作业安全要求。
