海上油气平台燃气处理集成撬装结构

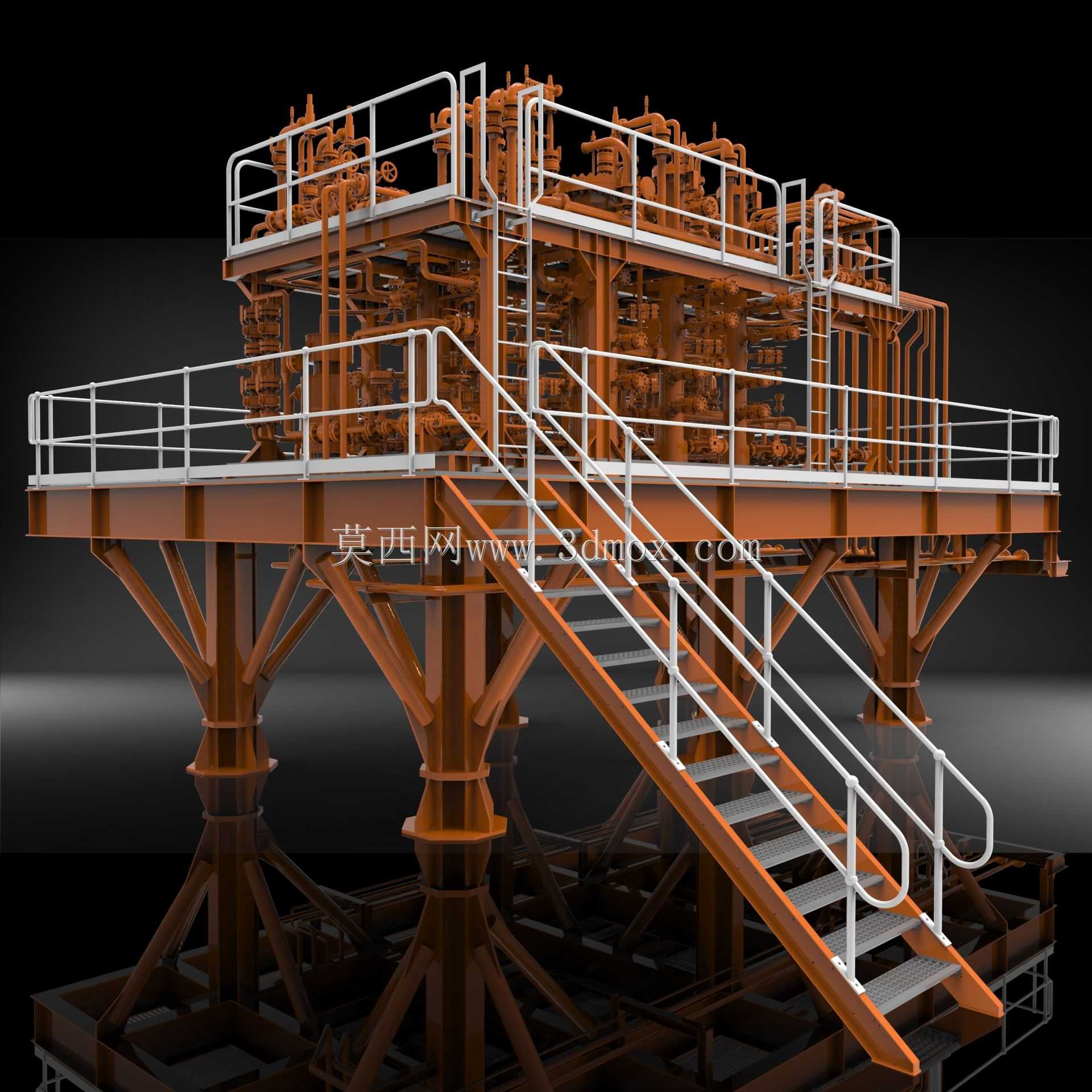

　　这套集成式燃气处理结构，主要应用于海上油气开采平台、陆上油气集输站场的燃气预处理环节，承担井口采出天然气的初步分离、调压、计量与输送分配功能，是油气集输流程中衔接井口采出与下游净化处理单元的核心中间模块。整套结构采用多层撬装集成设计，底层为承重支撑桩腿结构，桩腿底部预设与平台甲板或站场基础匹配的连接法兰，安装时可直接通过螺栓组完成定位固定，无需现场大规模浇筑作业，适配海上平台作业空间有限、现场施工窗口期短的作业特性。中层为主操作平台，台面采用花纹防滑钢板铺设，周边设置1.2米高的双横杆安全护栏，护栏预留救生索挂点，平台一侧设置斜向踏步楼梯，踏步采用格栅板设计，可避免积液、积尘造成的滑倒风险，楼梯扶手与平台护栏采用连续焊接工艺，

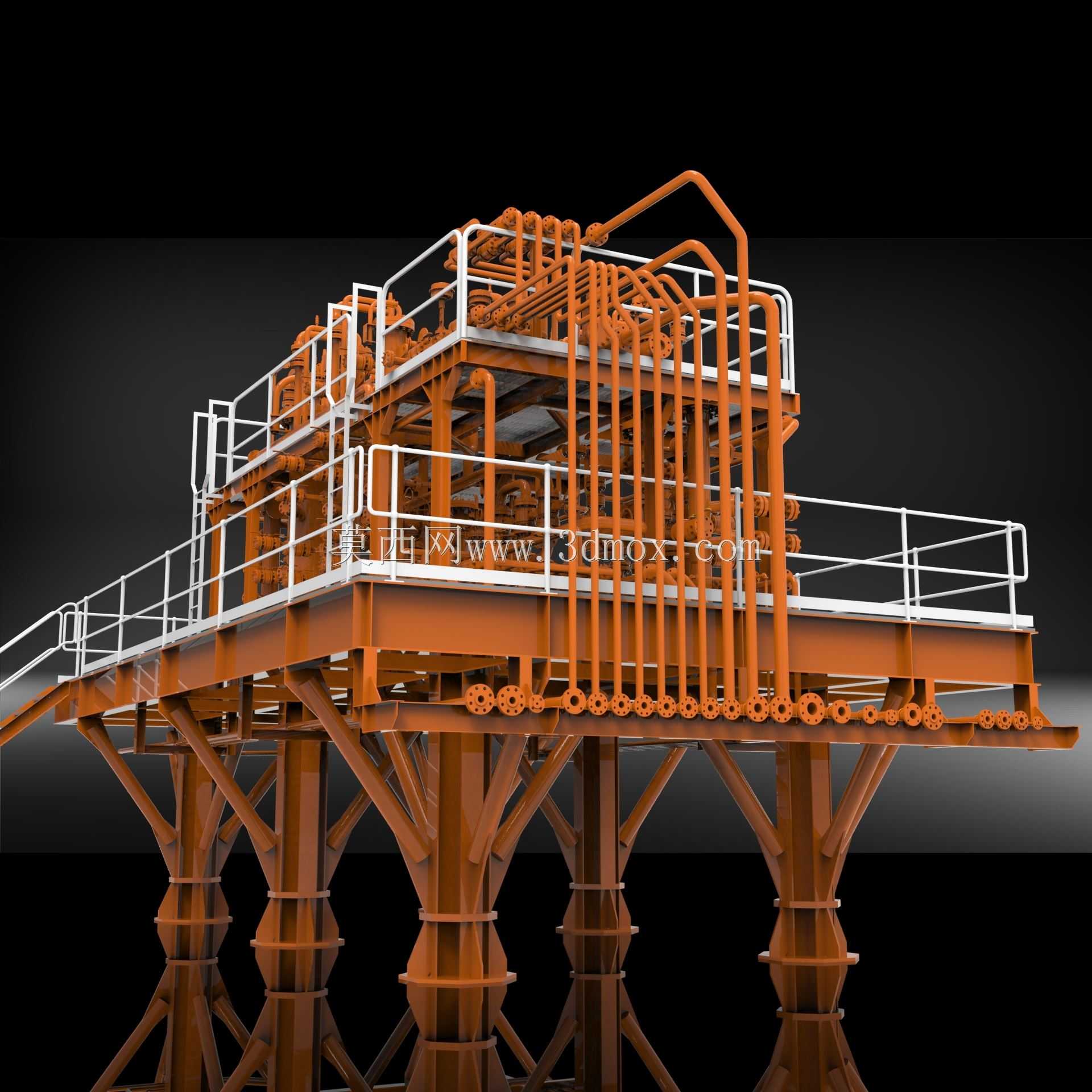

　　整体满足油气作业区域的安全防护规范。上层为工艺管汇与设备安装层，所有燃气处理阀门、分离元件、调压装置、计量仪表均集成布置在该层，管路由耐高压无缝钢管焊接成型，管路走向沿平台主梁排布，每隔1.5米设置管卡与平台梁体固定，避免平台晃动或设备运行振动造成管路应力疲劳开裂。设计阶段优先考虑了海上高盐雾腐蚀环境的适配性，所有外露钢构件均采用环氧富锌底漆加聚氨酯面漆的多层防腐涂层，管路连接部位采用法兰加金属缠绕垫片的密封结构，可承受1.6MPa的工作压力与-20℃到80℃的介质温度波动。整套结构的安装边界控制在长8米、宽6米、总高7.2米的范围内，整体重心位于底层支撑结构的几何中心，吊装时可直接通过顶层预设的4个吊耳完成整体转运，

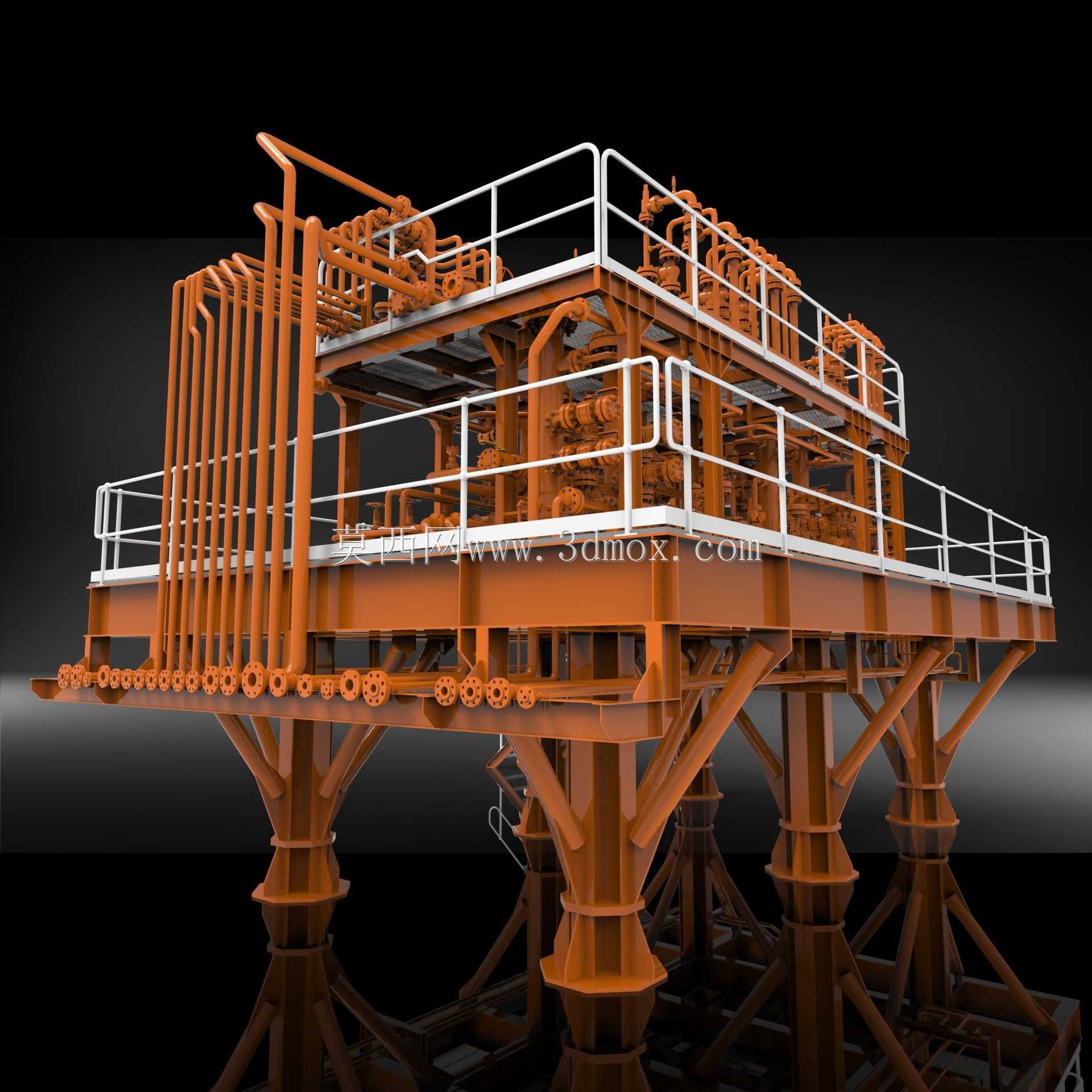

　　单套模块总重控制在12吨以内，适配平台常用的15吨级吊机作业能力。操作平台的净空高度设置为2.2米，满足操作人员携带工具通行、检修的空间需求，所有阀门的操作手轮均布置在距离平台台面1.2米到1.5米的高度区间，无需登高即可完成常规开关操作，仪表显示面板均朝向巡检通道一侧，日常巡检时可直接读取压力、流量参数，无需额外攀爬或探身。管汇设计上预留了3路进气接口与4路出气接口，可同时对接多口气井的来气，根据下游处理单元的负荷动态分配燃气输送量，管路低点设置排污阀，可定期排出管路内积聚的凝液与杂质，避免积液造成的管路冻堵或介质输送效率下降。支撑桩腿采用H型钢焊接成型，每根桩腿底部设置加劲肋板，可将上部设备的载荷均匀传递到基础结构，

　　桩腿与平台梁体的连接节点采用螺栓加焊接的双重固定形式，可抵御海上12级阵风与平台作业振动带来的载荷冲击。楼梯踏步的倾斜角度控制在45度以内，踏步宽度设置为25厘米，高度18厘米，符合工业操作梯的人机工程学要求，人员携带工具上下时可保持稳定重心，避免磕碰。整套结构在设计时同步完成了管路的应力校核与钢构的承重仿真，满负荷运行状态下，平台主梁的最大挠度控制在跨度的1/500以内，管路的最大应力低于材料屈服强度的60%，满足长期连续运行的结构强度要求。
