立式承压二级气液分离罐体结构设计

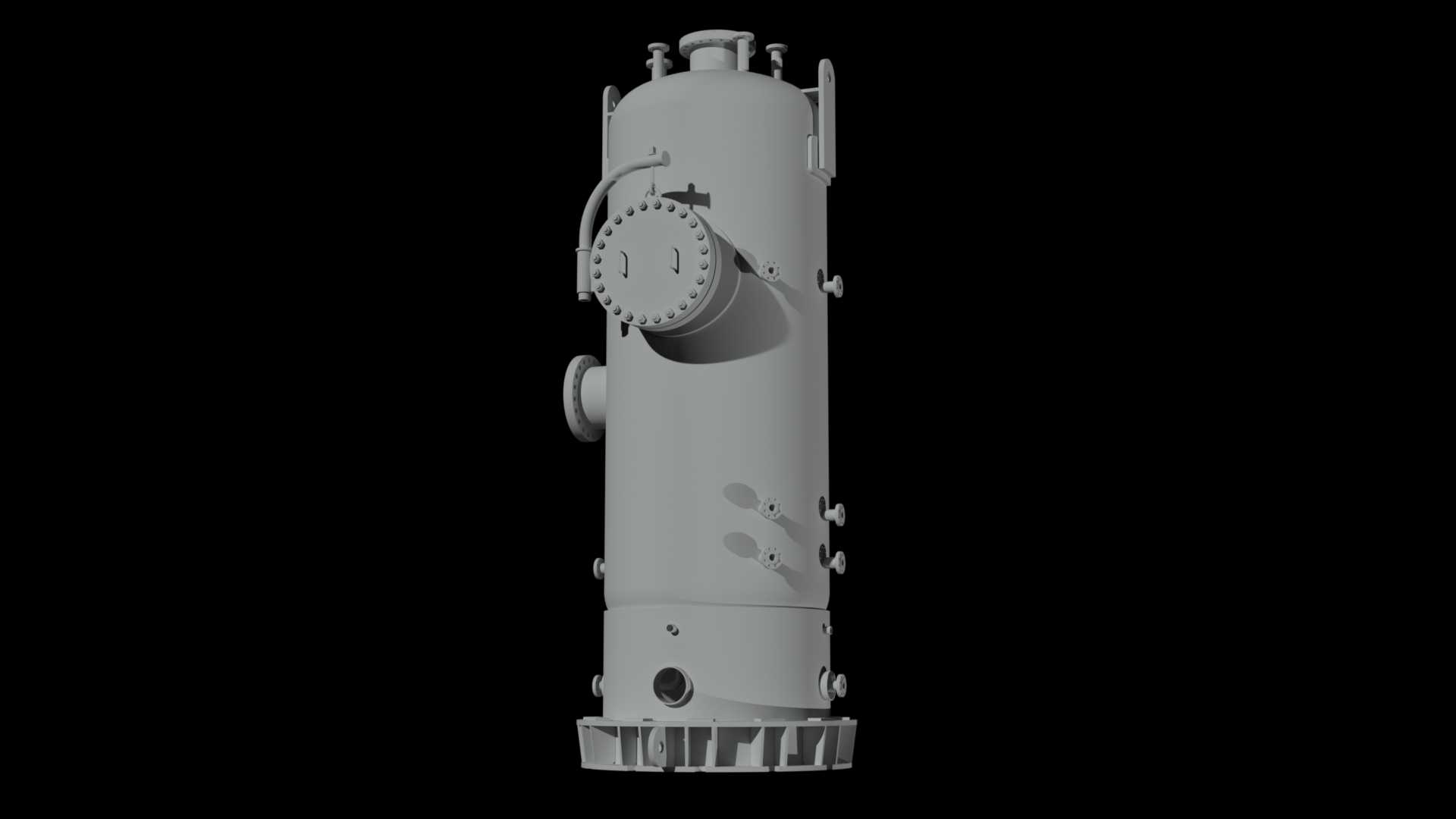

　　在油气集输、炼化装置的工艺管线上，这类立式二级分离设备通常布置在一级分离设备的下游管段，承担上游来流中残留液滴、固相杂质的精细分离任务，避免带液介质进入后续压缩机、调压阀组等核心动设备或精密调压元件，造成叶轮冲蚀、阀座密封面损伤、调压精度失准等工程故障。从现场安装边界来看，该类立式罐体采用裙座式支撑结构，裙座底部的地脚螺栓孔分布圆需匹配现场混凝土基础的预埋螺栓点位，安装时要保证罐体垂直度偏差不超过千分之一，避免内部分离内件倾斜后气液流场分布不均，降低分离效率。

　　罐体侧面的介质入口采用切向进料结构设计，进入罐体的带压介质会沿筒体内壁形成旋流，依靠离心力将密度较大的液滴甩向筒壁，沿壁面滑落至底部积液腔，这一结构能大幅降低气相携带液滴的初始含量，减少后续精分离段的处理负荷。罐体顶部设置的气相出口配置了丝网除沫层安装位，可拦截旋流分离后气相中残留的10微米以上细小液滴，保证出口气相的带液率满足下游设备的介质准入要求。罐体侧面的人孔采用带颈对焊法兰连接，法兰密封面为凸面结构，配套缠绕式垫片满足承压工况下的密封要求，人孔的设置高度距离操作平台1.2米左右，方便检修人员进入罐体内部更换除沫元件、清理内壁沉积的杂质。

　　罐体不同高度位置设置的多个小口径法兰接口，分别对应液位计接口、压力变送器接口、安全阀接口、排污口，其中液位计接口上下分布的间距匹配常用磁翻板液位计的测量量程，可实时监测底部积液腔的液位高度，当液位达到设定阈值时联动排污阀排出积液，避免液位过高被气相重新携带。底部排污口位于积液腔最低位置，采用倾斜式接管设计，避免沉积的固相杂质在罐底角落堆积造成堵塞。罐体顶部的放空口可在设备检修时排空内部残留压力，保障检修作业安全。

　　从结构设计逻辑来看，筒体的壁厚计算充分考虑了设计压力、设计温度下的材料许用应力，焊缝系数取0.85对应局部无损检测的制造要求，罐体外部的管架结构用于固定连接外部的工艺管线、仪表引压管，避免管线荷载直接作用在接管法兰上造成焊缝开裂。这类二级分离设备的处理量匹配上游一级分离器的出口流量，通常在现场撬装布置时会和调压阀组、计量设备集成在同一撬座上，减少现场安装的管线焊接工作量，缩短项目施工周期。在三维建模过程中，需要重点核对各个接管的方位角、伸出长度、法兰压力等级，保证和上下游管线、配套仪表的安装接口完全匹配，避免现场安装时出现管线错位、法兰无法对接的问题；裙座上的地脚螺栓孔需要预留一定的调整余量，抵消基础施工的尺寸偏差；人孔的开启方向要避开平台上的其他设备、管线，保证检修时人孔盖可以完全开启，不影响人员进出。
