卧式油气第一级分离罐体结构设计

项目分类:通用机械零部件 发布时间:2024-12-08 ID:833116
  • 卧式油气第一级分离罐体结构设计
  • 卧式油气第一级分离罐体结构设计
  • 卧式油气第一级分离罐体结构设计

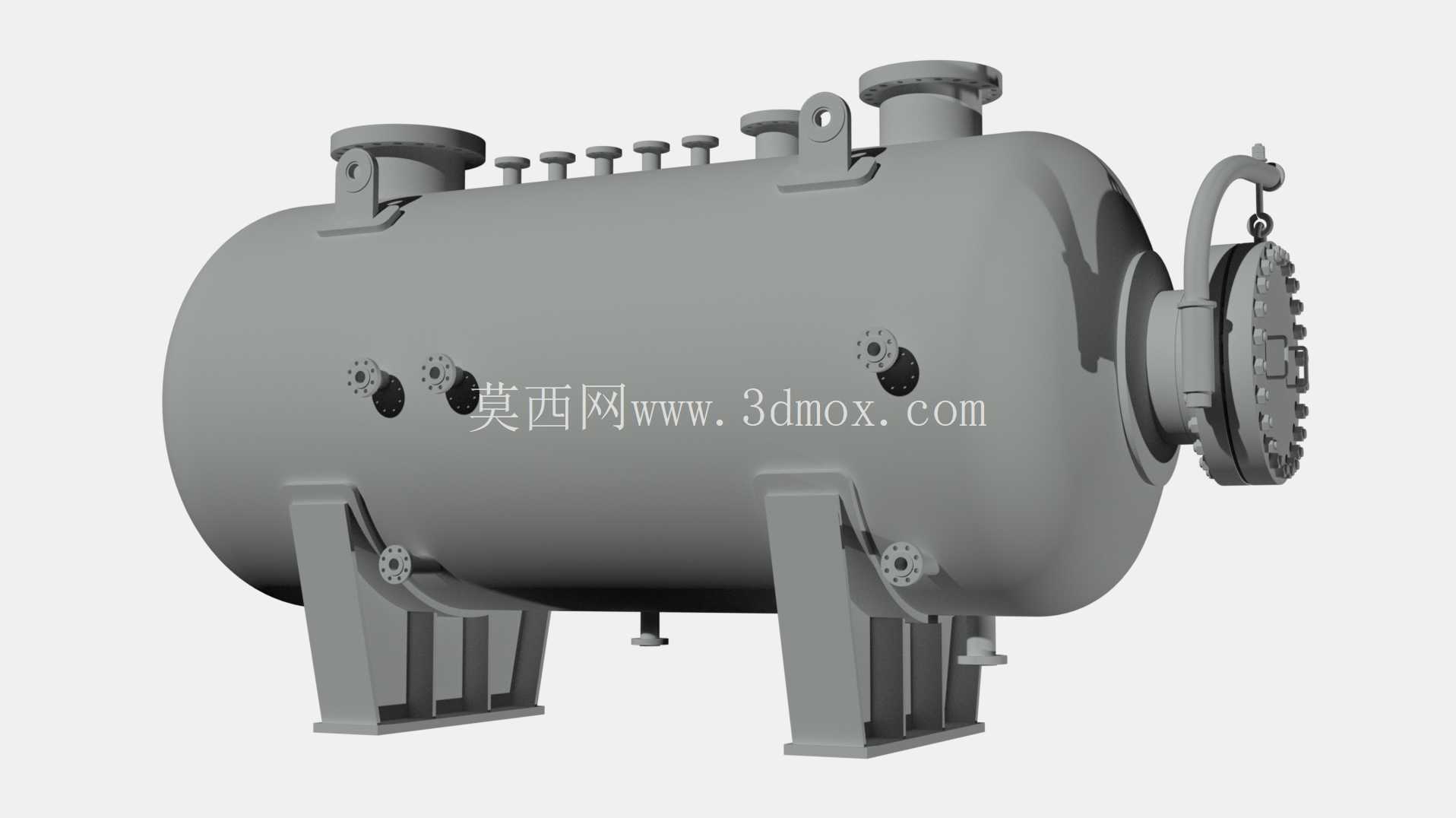

  在油气集输场站、天然气净化厂以及炼油装置的预处理工段,这类卧式第一级分离设备是进站介质处理的首道核心单元,承担着井口来流混合介质的初步气液、固液分离任务,从源头降低后续管路、处理设备的冲蚀与带液风险。从结构设计逻辑来看,整体采用卧式圆筒承压壳体布局,相比立式结构,卧式壳体拥有更长的介质停留路径,能让混合介质在壳体内有充足的流动时间完成重力沉降,适配大流量、高含液含固的进站工况,单台设备即可覆盖常规集输站场的进站处理量需求。壳体两端采用标准椭圆封头结构,右端封头设计为快开盲板结构,配套吊环与锁紧机构,方便运维人员定期进入壳体内部清理沉降的固体杂质、更换内部的分离内件,无需切割封头即可完成检修作业,大幅缩短场站的停机维护周期。

  壳体上的接口布局完全匹配现场工艺管路的走向要求:顶部沿筒体轴向依次布置的小口径接口,分别对应安全阀接口、压力表取压口、温度传感器接口、放空口以及气相出口,不同口径的接口采用对应的法兰压力等级匹配管路设计标准,所有法兰密封面形式根据介质特性选用突面或凹凸面结构,保证高压工况下的密封可靠性;筒体侧面布置的多组接口分别为液相出口、排污口、液位计接口以及差压变送器取压口,可实时监测壳体内的液位高度,避免液位过高导致气相带液、液位过低导致气相窜入液相管路的工况异常;底部的两个鞍式支座是整个设备的承载核心,支座设计为带加强筋的焊接结构,筋板的排布角度与厚度经过载荷校核,可承受满水状态下的设备总重量,同时支座上预留的地脚螺栓孔匹配现场混凝土基础的预埋螺栓位置,安装时可通过垫铁调整设备水平度,保证壳体的倾斜度符合工艺要求的排污坡度,让沉积在壳体底部的固体杂质与液相能顺利从排污口排出。

  设计过程中,筒体的壁厚根据设计压力、设计温度以及材质的许用应力经过壁厚计算公式校核,同时考虑腐蚀裕量,适配含硫、含杂质的油气介质工况,避免长期运行过程中出现壳体腐蚀减薄导致的承压风险。壳体上的吊耳结构布置在筒体重心的对称位置,满足设备现场吊装的受力要求,吊装时可通过吊耳将设备平稳吊装至基础位置,不会出现倾斜、变形的问题。内部结构设计上,筒体入口位置设置有缓冲挡板,避免高速来流直接冲击壳体壁面造成局部冲蚀,同时让来流介质的流速快速降低,为重力沉降创造初始条件;气相空间设置有丝网除沫结构,可捕集气相中携带的粒径较小的液滴,进一步降低气相出口的带液率;底部设置有排污槽结构,让沉降的固体杂质能汇集到排污口位置,避免杂质在壳体底部堆积板结。

  从安装边界来看,设备的整体长度、直径以及鞍座的间距需要匹配站场的预留安装空间,设备周边需要预留足够的操作空间,满足快开盲板开启、仪表校准、阀门操作的空间需求,同时设备的进出口法兰标高需要与站场工艺管路的标高匹配,避免安装时出现管路强制对接的情况,减少管路附加应力对设备接口的损伤。这类分离设备的三维建模过程中,需要重点关注承压壳体的焊缝位置、法兰的密封面尺寸、支座的安装尺寸以及各接口的相对位置精度,所有尺寸偏差需要控制在机械加工与现场安装的允许公差范围内,保证模型导出的工程图可直接用于生产制造与现场安装指导,避免因尺寸偏差导致现场安装时出现管路对接不上、支座与基础不匹配的问题。在实际工况运行中,这类第一级分离器可将进站介质中90%以上的大粒径液滴与固体杂质分离出来,有效降低后续二级分离器、换热器、阀门等设备的处理负荷,减少杂质对后续设备阀芯、管束的冲蚀磨损,延长整个处理装置的运行周期,是油气处理流程中不可或缺的预处理核心设备。建模时还需要考虑设备的保温层厚度预留,壳体外壁的保温支撑件位置需要在模型中体现,方便后续现场施工时安装保温层,满足高寒地区站场的设备保温需求,避免冬季运行时壳体内液相出现凝固、挂壁的问题。
