带螺杆调节结构的输送带张紧辊组

　　在散料输送、流水线装配、包装线转运等各类连续输送作业场景里，输送带张紧失效是导致输送线停机的高频诱因之一——带体松弛会引发打滑、跑偏、物料撒漏，严重时还会造成带体与机架剐蹭撕裂，这套张紧装置正是针对这类工况痛点设计的核心功能部件。不同于尾部重锤式张紧占用空间大、自动张紧轮适配带型有限的问题，这套双侧螺杆调节的张紧结构更适合中短距离固定式带式输送机的安装需求，尤其适配CA6140类机床上下料输送线、小型工件转运线这类安装空间紧凑、张紧行程不需要太大的场景。从结构设计逻辑来看，整套装置以两侧对称布置的安装立板作为承载基准，立板上预留的多组安装孔可直接适配不同宽度规格的输送机机架侧板，不需要额外加工转接支架，降低现场安装的配作工作量。

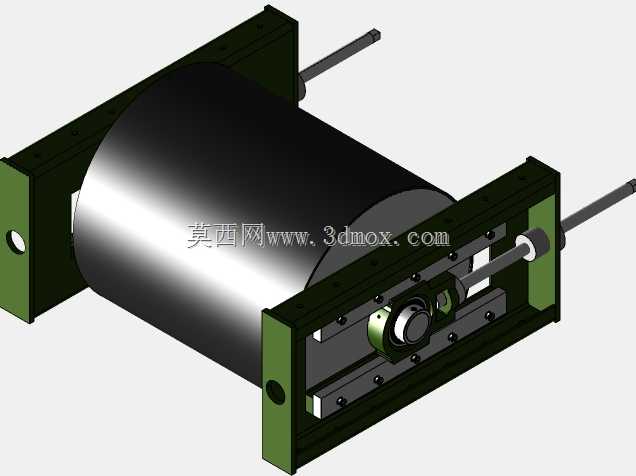

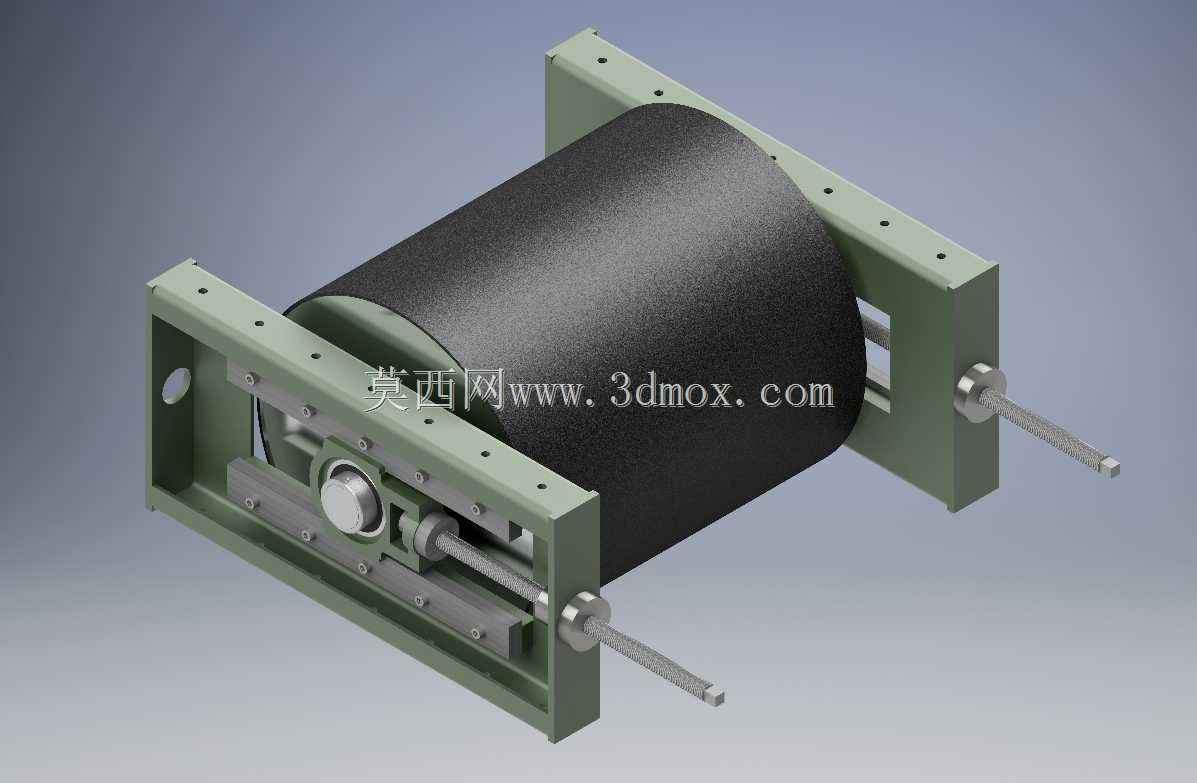

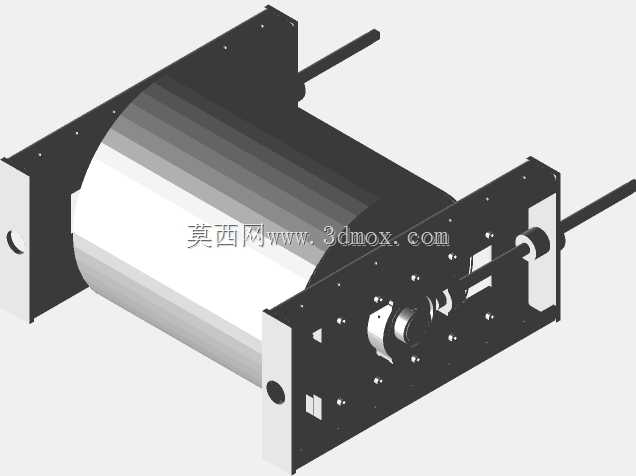

　　中间的辊筒采用两端带座轴承支撑的结构，轴承座嵌装在两侧立板的导向滑槽内，滑槽的走向与输送带运行方向保持平行，保证调节过程中辊筒轴线始终与带体运行方向垂直，避免单侧调节量偏差引发的带体跑偏问题。两侧的调节螺杆一端与轴承座端部做铰接连接，螺杆穿过立板端部的固定座后配装锁紧螺母，转动螺母即可推动轴承座沿滑槽平移，实现辊筒位置的前后调整，以此改变输送带的包角与张紧力，调节到位后拧紧双螺母即可锁止位置，防止设备运行过程中螺杆受振动回松导致张紧力衰减。从安装边界来看，两侧立板的外侧间距可适配400-600mm宽度的输送带，辊筒的有效包覆长度比常用带宽宽出50mm左右，避免带体边缘在运行跑偏时与机架剐蹭；

　　整套装置的纵向安装深度控制在300mm以内，不需要对原有输送机机架做大规模裁切改造，替换原有固定辊组即可完成张紧功能升级，适配性较强。辊筒表面采用滚花包覆处理，增大与输送带接触面的摩擦力，减少重载启动时的打滑概率，两侧的轴承选用带密封结构的深沟球轴承，可适配多尘、有少量切削液飞溅的车间工况，日常维护仅需定期通过注油杯补充润滑脂即可，不需要频繁拆解更换部件。在实际选型应用时，需要注意调节螺杆的行程预留，初始安装时要将辊筒调整到靠近驱动辊的一侧，预留足够的张紧调节余量，抵消输送带长期运行后产生的塑性伸长量；两侧调节时要保证两侧螺杆的进给量一致，每次调节后要空载运行3-5分钟观察带体跑偏情况，微调至带体居中后再锁死螺母。

　　这套结构的建模过程中，对导向滑槽与轴承座的配合间隙做了合理预留，既保证轴承座滑动顺畅无卡滞，又避免间隙过大导致辊筒运行时出现径向跳动；所有安装孔的位置度、螺杆与滑槽的平行度都按照通用输送设备的加工公差做了约束，可直接导出工程图用于生产加工，也可直接导入不同的输送线装配体中做整体布局校核，帮助设计人员快速完成输送线张紧段的结构排布，减少重复建模的工作量。
