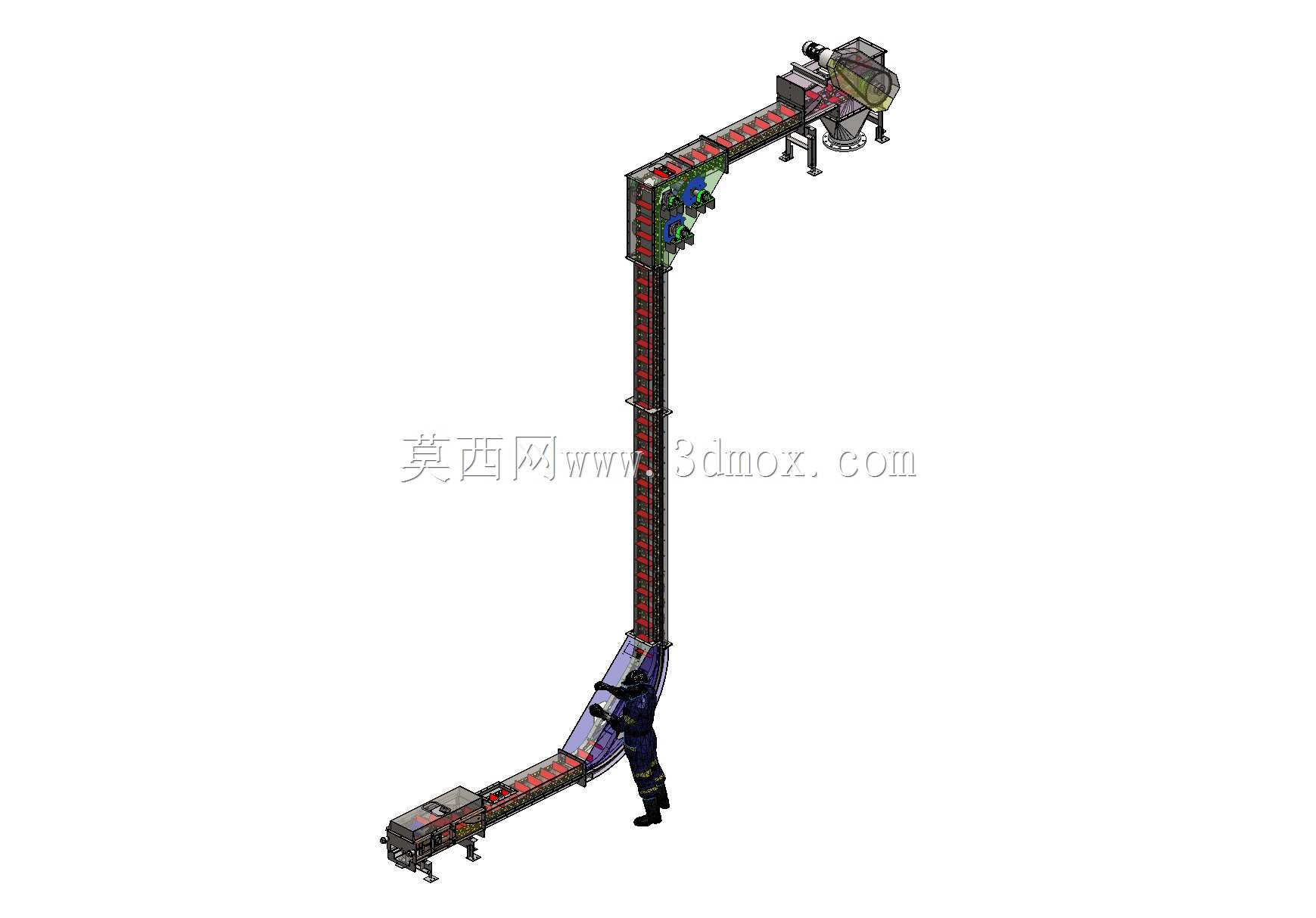

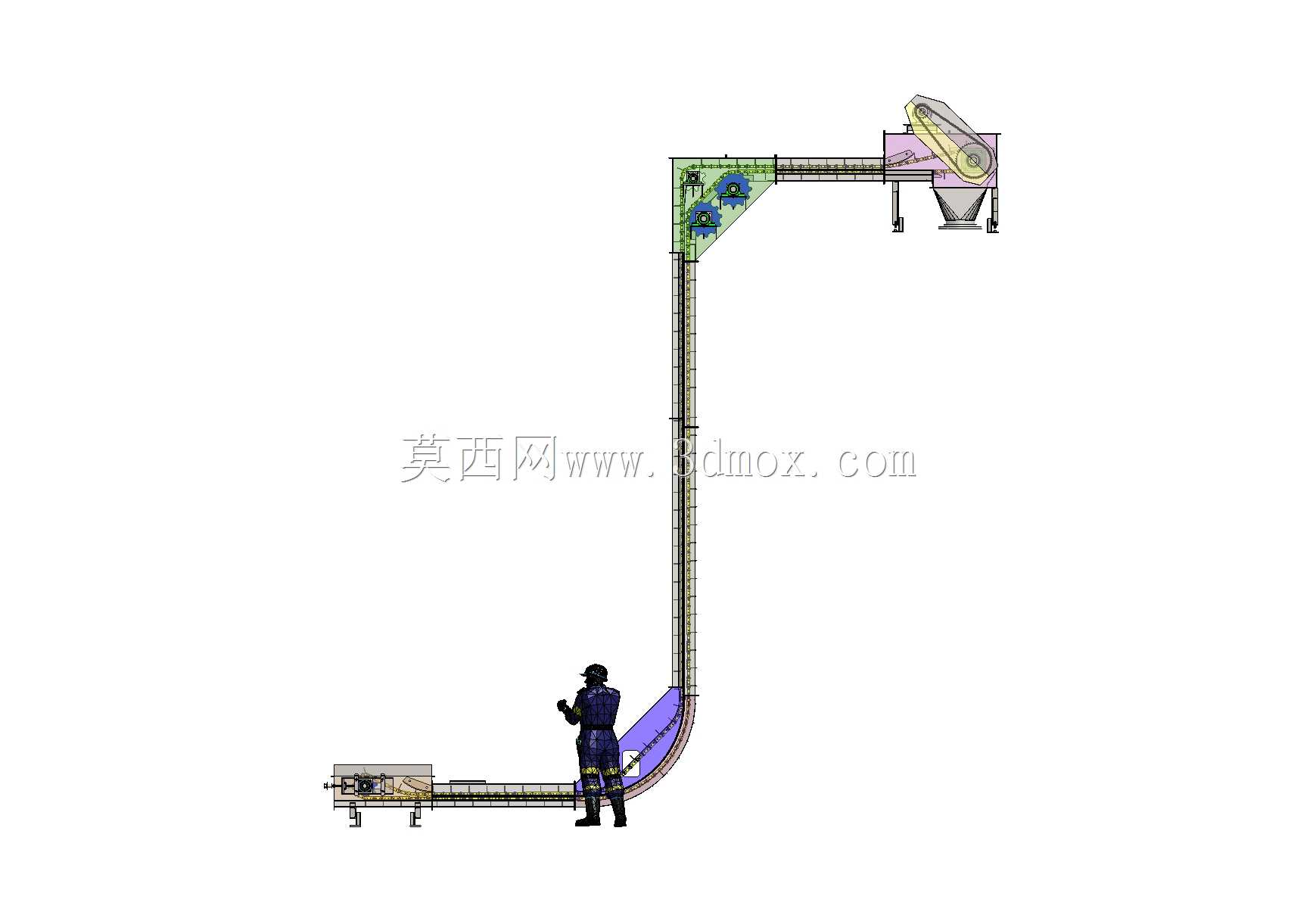

Z型斗式刮板链式垂直输送设备结构

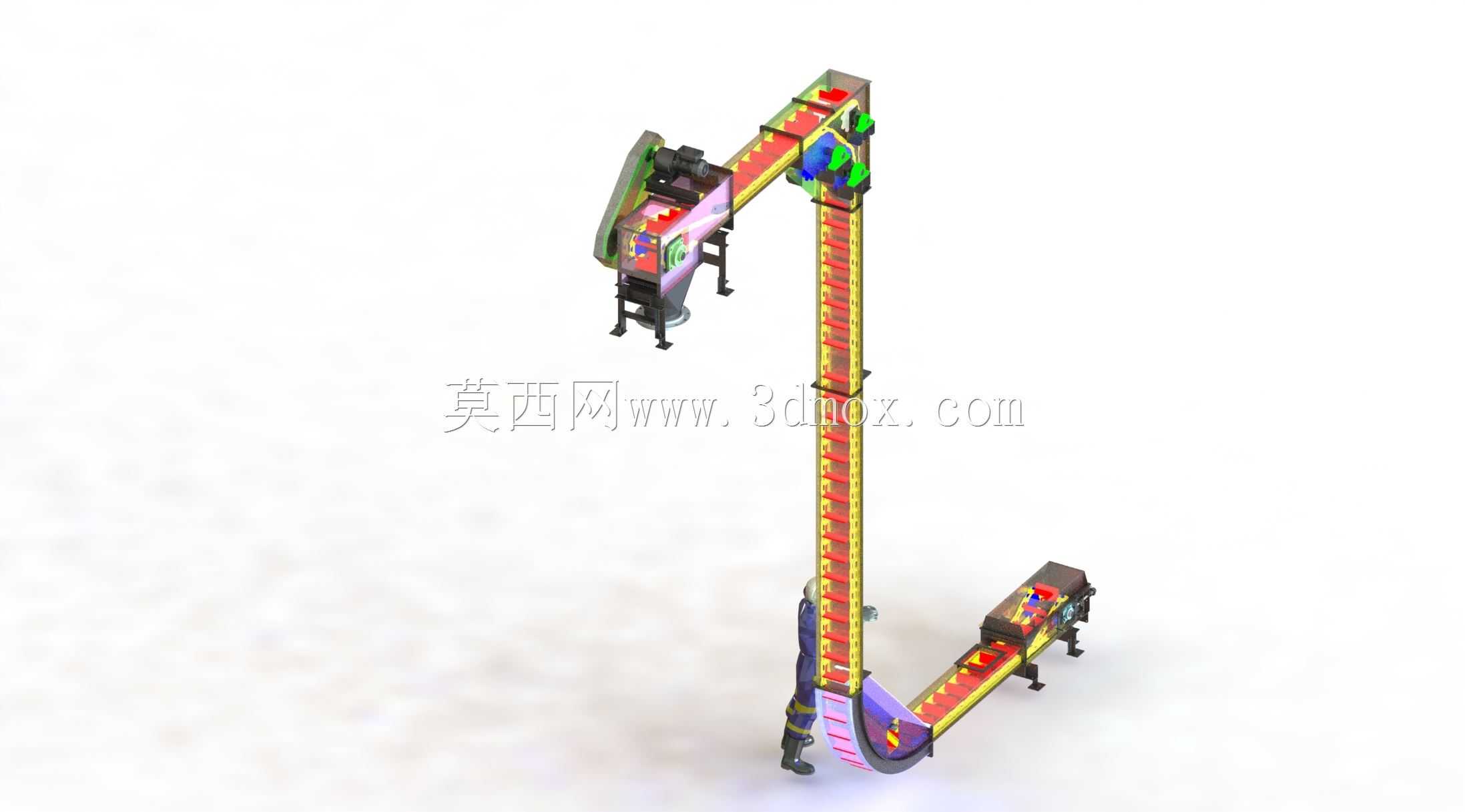

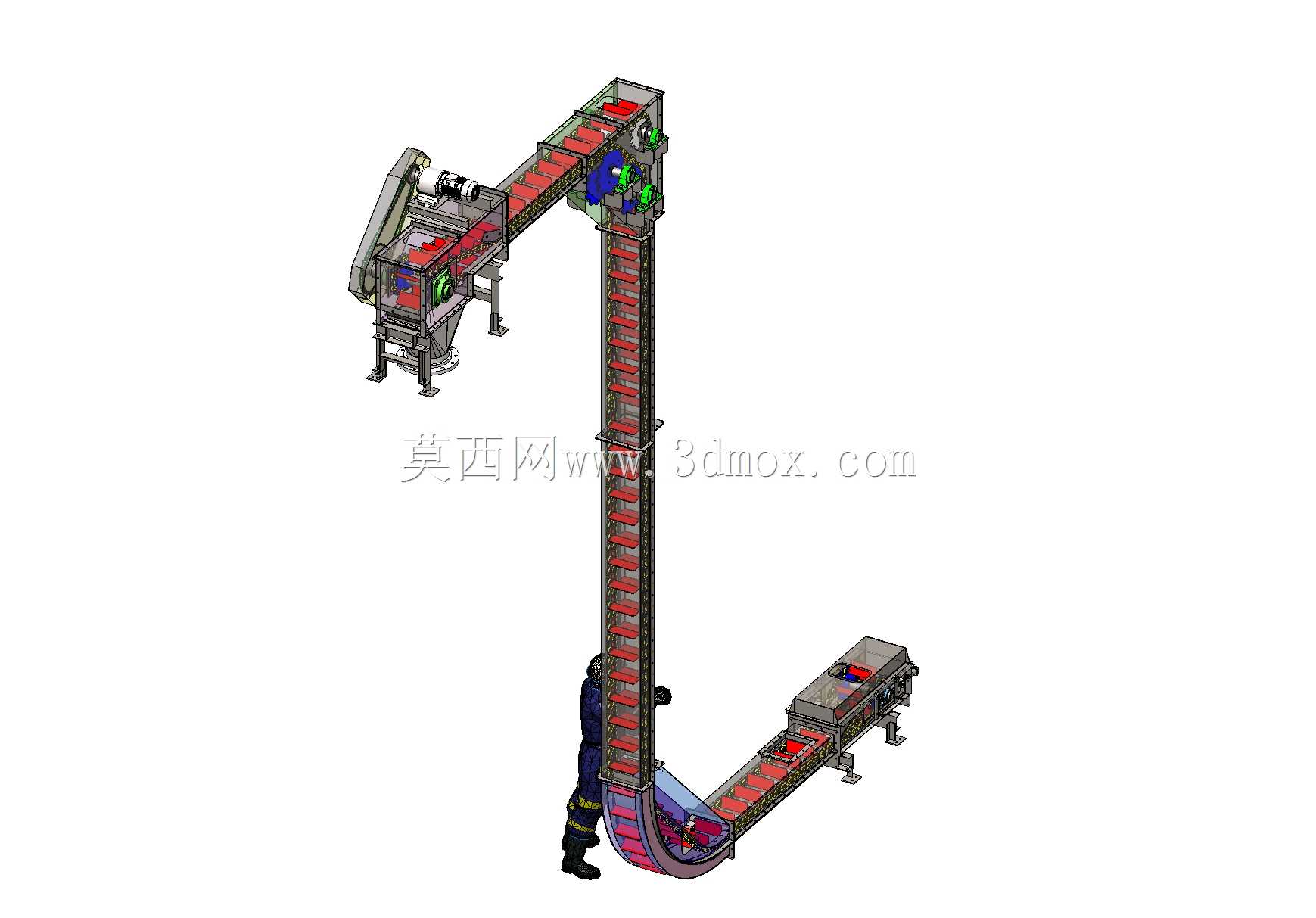

　　做散料输送线布局的时候，很多车间都会碰到水平进料、垂直提升再水平出料的空间受限场景，常规的皮带提升机要么占地面积极大，要么无法处理有一定磨琢性的颗粒、小块状物料，斗式提升机又很难同时兼顾上下两端的水平段接料、卸料需求，这种Z型布局的刮板链式输送结构，就是专门针对这类跨高度差的连续转运需求设计的。从结构逻辑上看，这套设备把水平进料段、垂直提升段、水平出料段整合为一体式机架，没有多余的转接落料点，能避免物料在多次转接过程中产生的破碎、撒漏问题，尤其适合粮食、化工颗粒、小型五金件、建材碎料这类需要平稳提升的物料，在食品加工车间的原料上料、自动化生产线的工序间物料转运、仓储物流的料箱高位补给场景里都能适配。

　　设计这套结构的时候，首先要考虑的是牵引件的选型，用板式链条作为牵引构件，相比普通皮带能承受更大的张紧力，垂直段提升高度可以根据车间层高灵活调整，不会因为高度增加出现皮带打滑、跑偏的问题；刮板和料斗做了一体化的结构设计，在水平段的时候，料斗沿着水平导轨滑动承接进料口落下的物料，进入垂直段后，链条沿着垂直导轨换向，料斗保持承托状态带着物料向上运行，到顶部换向位置的时候，顺着上水平段的导轨移动到出料口位置，依靠重力和刮板的推送作用把物料完全卸出，不会出现普通斗提机常见的回料问题。机架部分采用分段式模块化设计，下水平段、垂直段、上水平段都可以根据现场安装空间调整长度，垂直段的机架外侧预留了观察窗和检修口，日常维护的时候不用整体拆解设备，就能检查链条张紧度、料斗磨损情况，底部设置了张紧调节机构，可以补偿链条长期运行产生的伸长量，避免链条松脱卡滞。

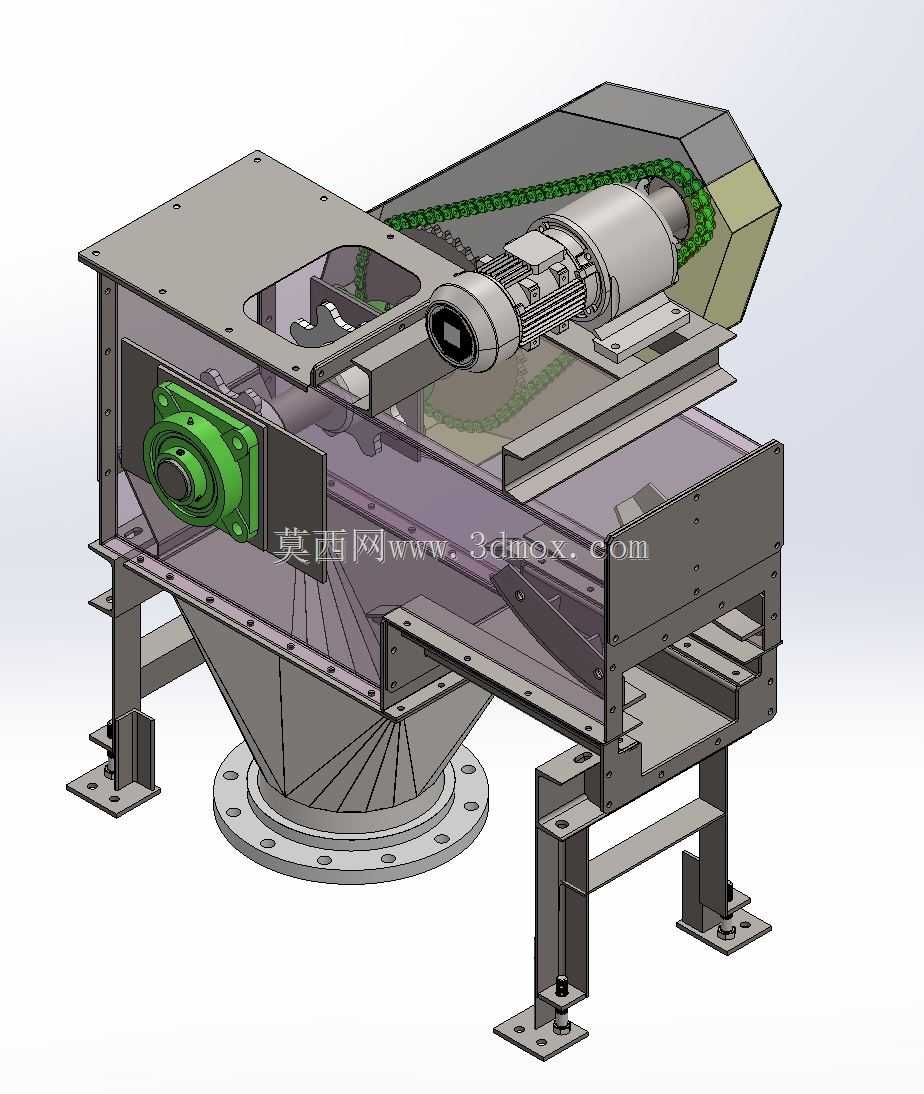

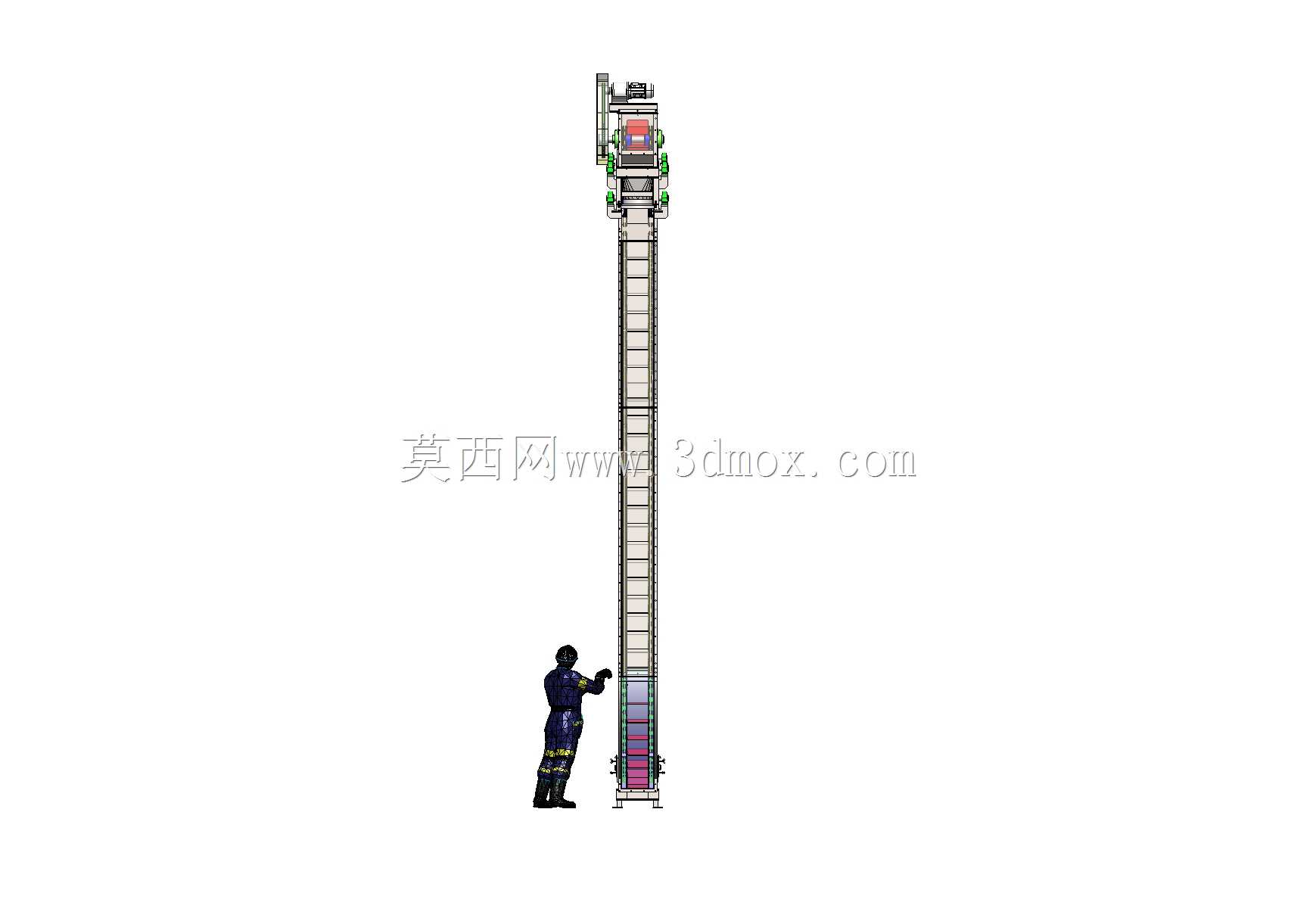

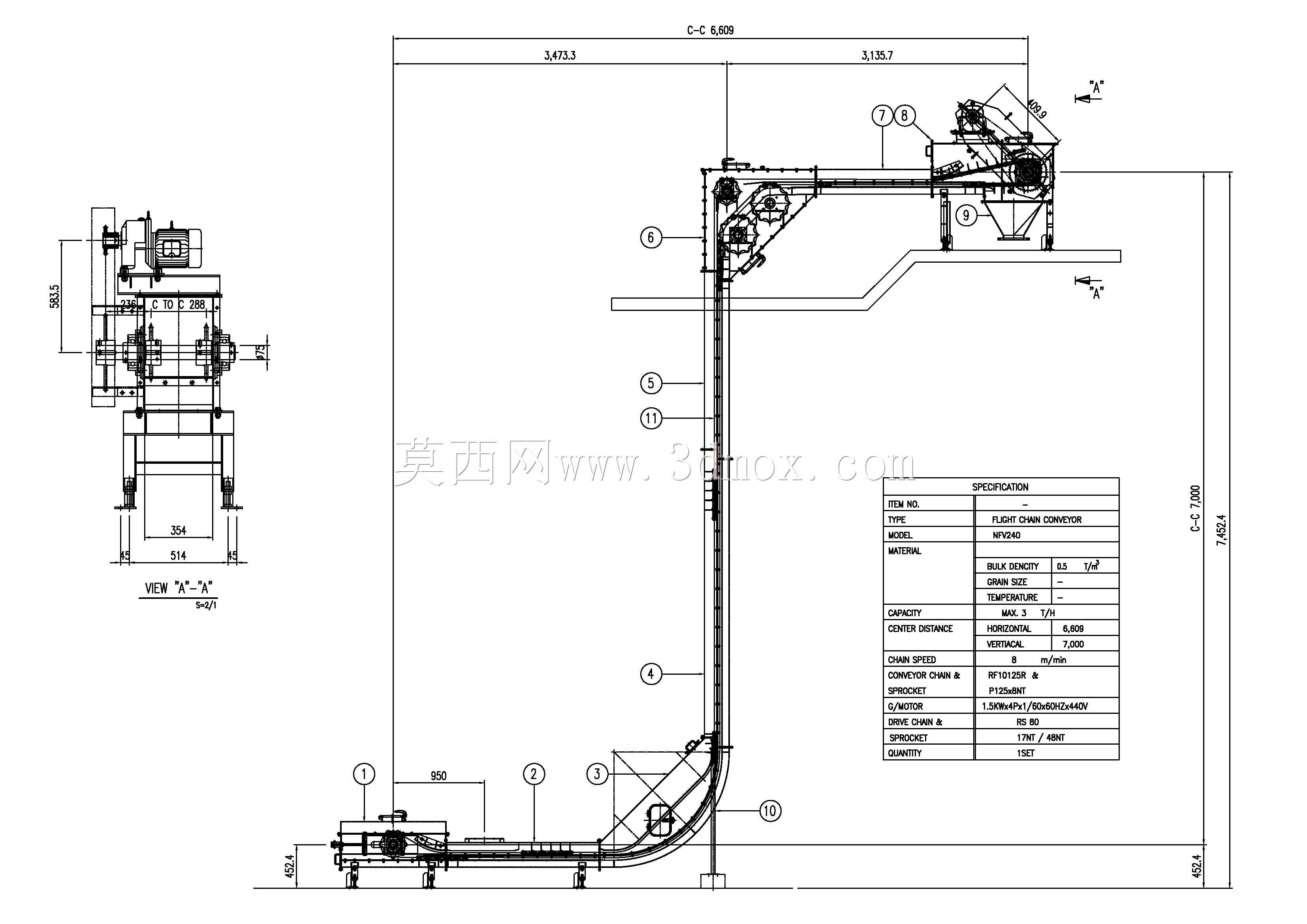

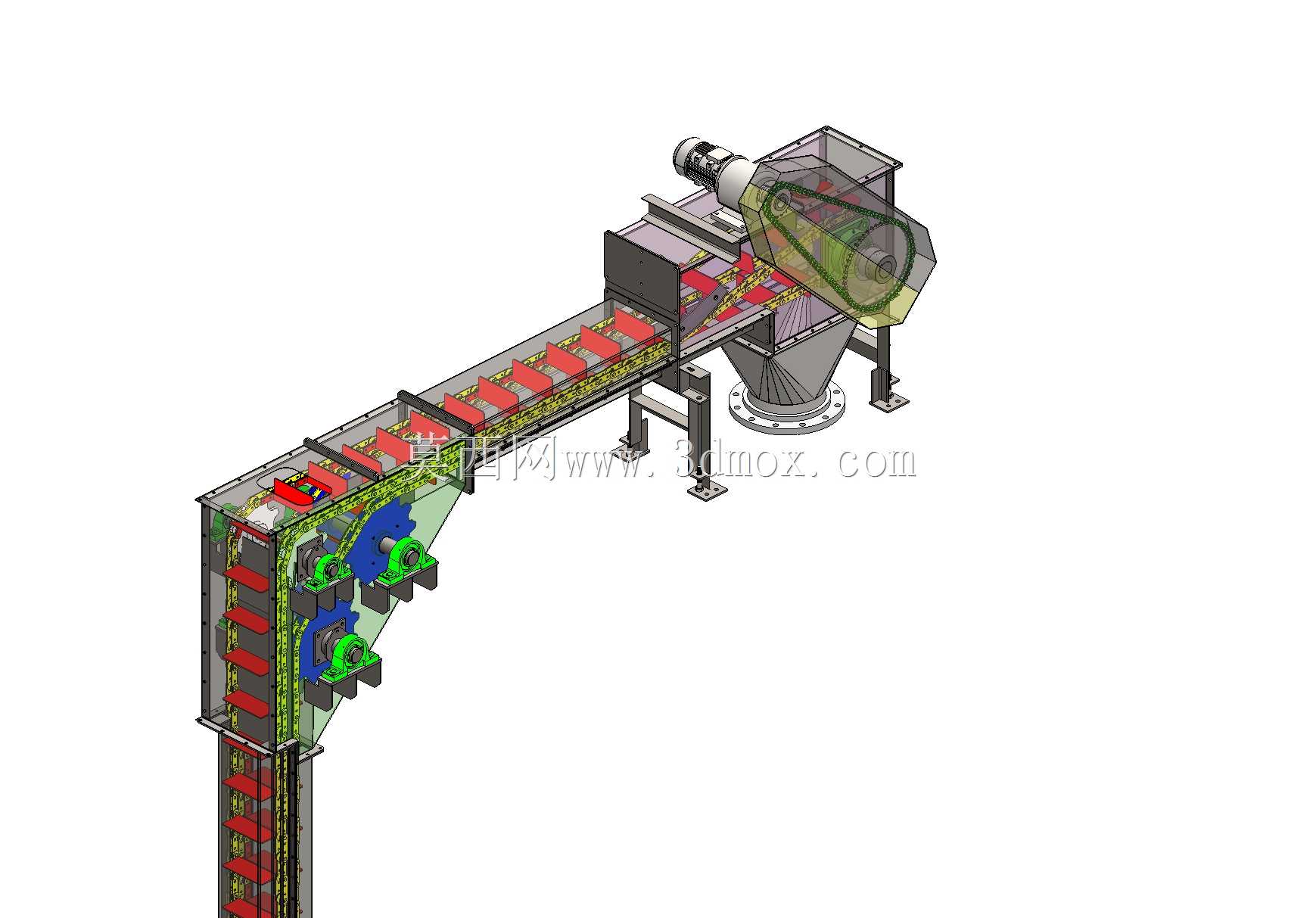

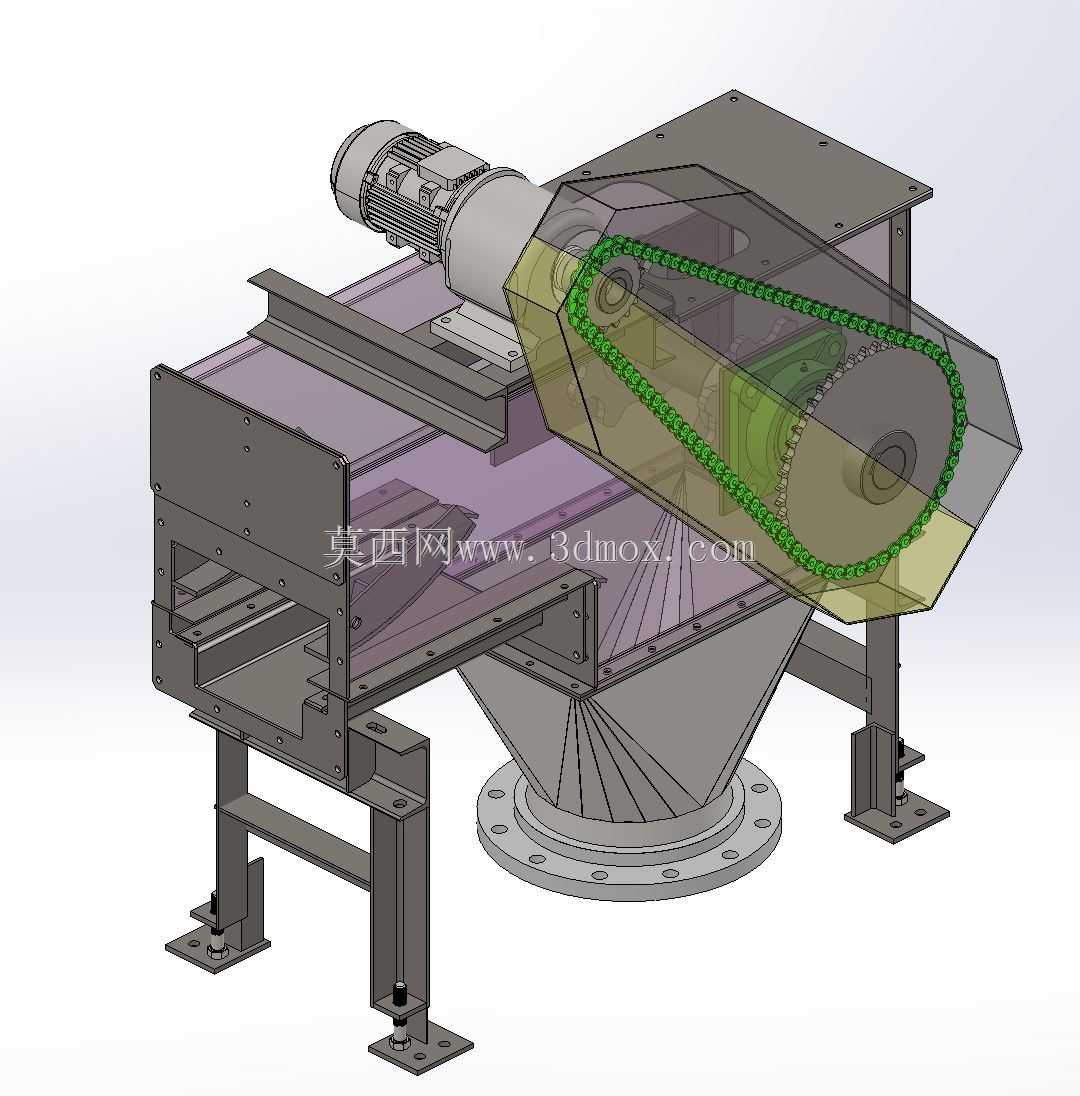

　　安装边界上，这套设备的下水平段进料端高度可以适配常规的地面出料设备，比如振动给料机、破碎机的出料口高度，不需要额外做垫高基础；垂直段的宽度控制在较小的尺寸范围内，贴墙安装的时候不会占用过多车间通道空间，上水平段的出料口可以对接高位料仓、包装机进料口或者上层生产线的接驳皮带，整体的转弯位置都做了圆弧过渡导轨，避免链条在换向的时候出现硬摩擦，降低运行噪音和部件磨损。驱动单元布置在上水平段的端部，和主动链轮直连，传动路径短，传动效率更高，同时避免驱动装置布置在底部接触物料产生的磨损、卡料问题。在物料适配性上，料斗的容积和刮板间距可以根据输送物料的容重调整，输送容重较大的物料时可以加密刮板间距、加大料斗深度，输送易碎物料时可以在料斗内侧加贴缓冲垫层，降低物料破损率；壳体部分可以根据使用场景选择碳钢喷塑或者不锈钢材质，食品、医药类场景用不锈钢材质能满足卫生清洁要求，有防爆需求的车间还可以配套防爆电机和防静电链条，适配特殊工况的使用要求。

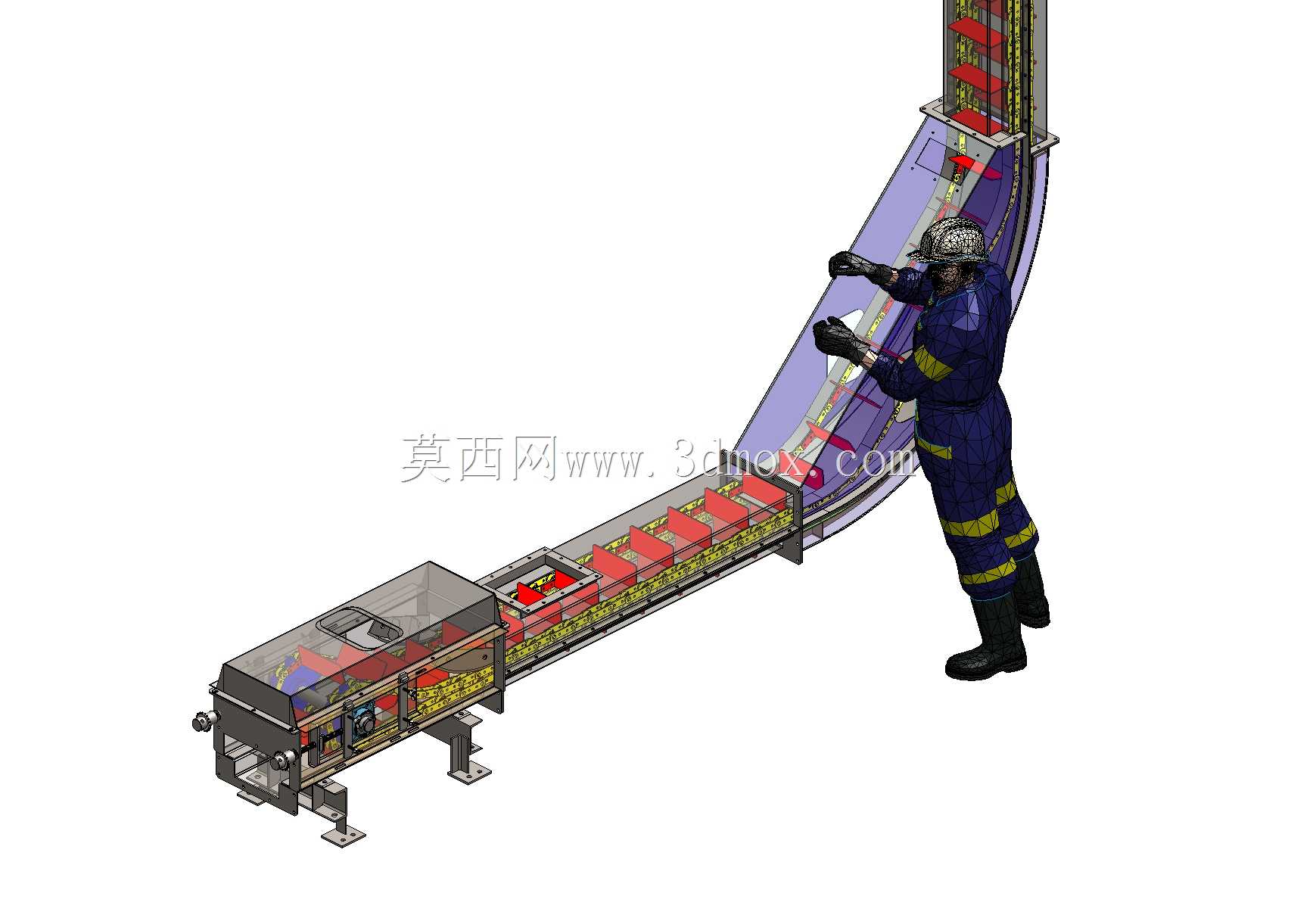

　　实际布局的时候要注意，进料口的落料方向要和下水平段的运行方向一致，减少物料对料斗的冲击，避免物料撒落到回程链条上造成卡滞；设备的基础固定点分别设置在下水平段机架底部、垂直段的中部靠墙固定位置、上水平段的支撑位置，三个位置的固定能保证设备高转速运行时的稳定性，不会因为链条运行的动载荷产生晃动。回程段的链条导轨做了密封设计，能避免运行过程中粉尘外溢，改善车间作业环境，底部设置了积料清理口，即使有少量撒落的物料，也能定期打开清理口排出，不会积存在设备底部造成链条磨损。
