集成卷边给料功能的自动抹灰传输工作站

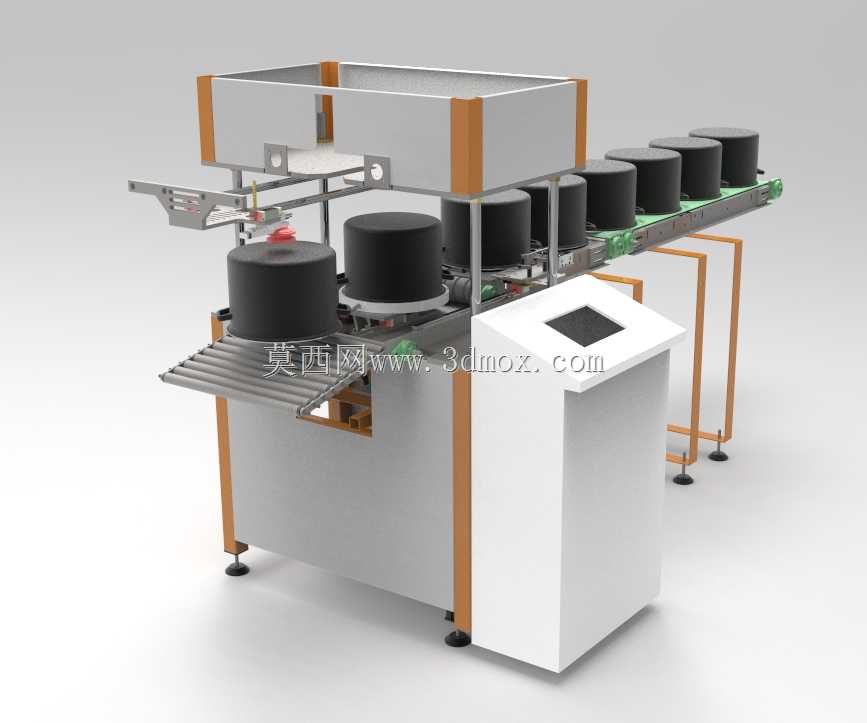

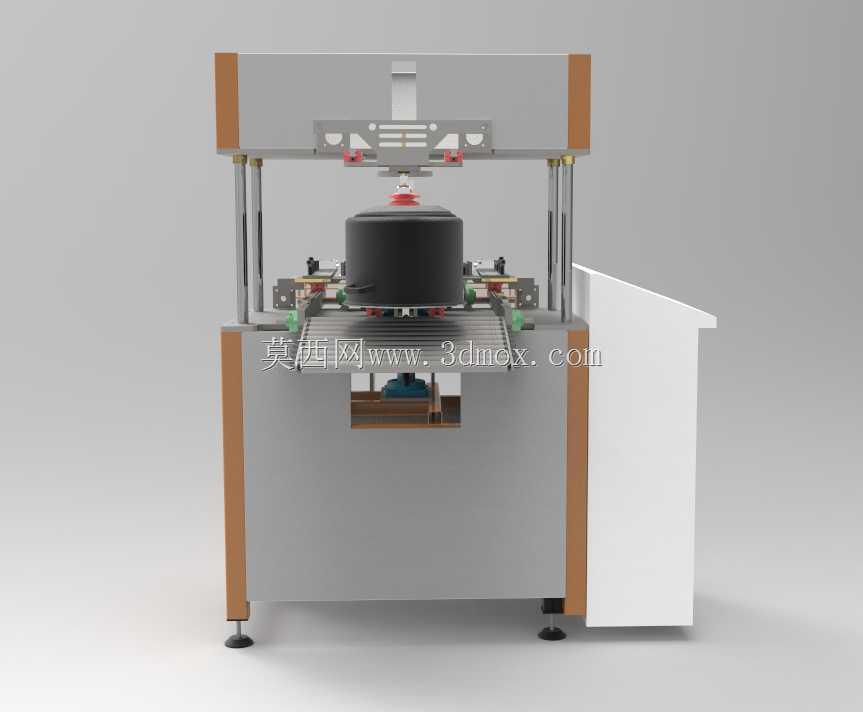

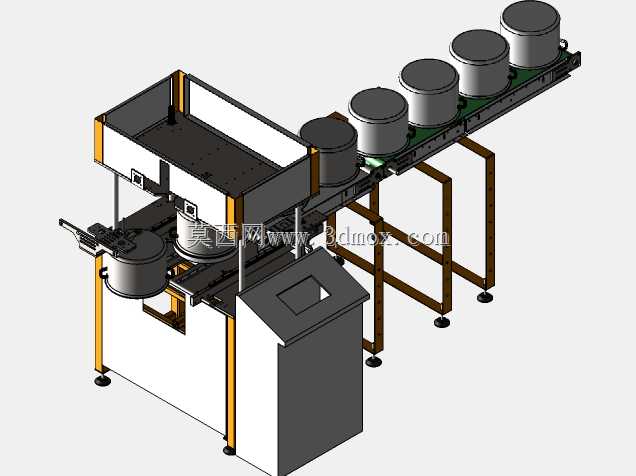

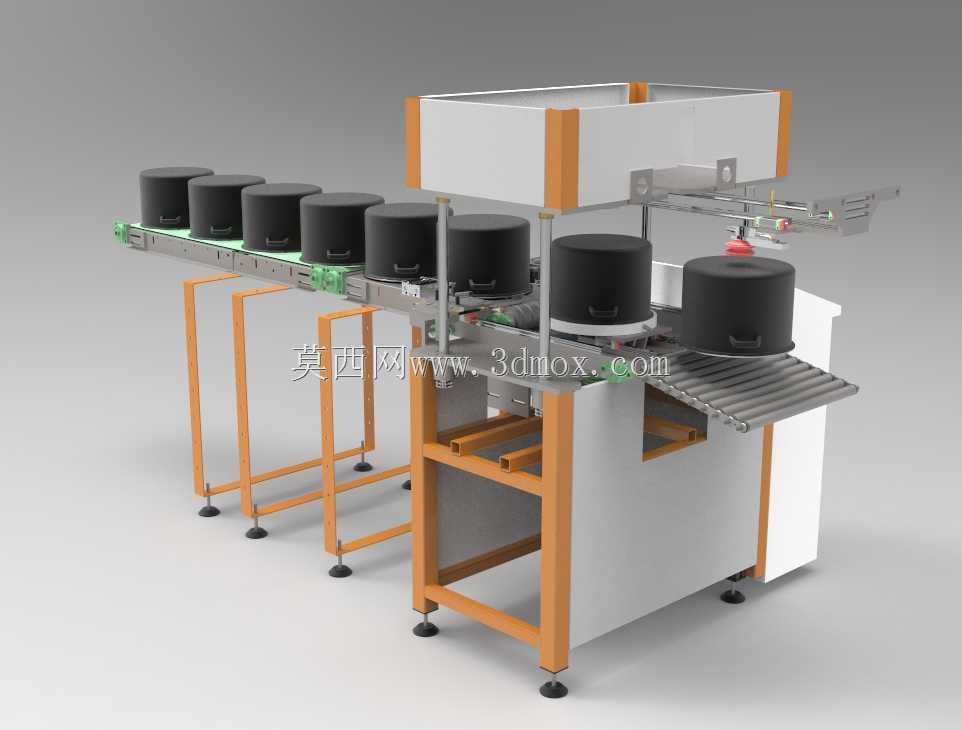

　　这套集成化传输作业设备，主要面向圆柱类工件的连续化表面处理工序场景，常见于金属包装容器、小型回转体零件的加工产线中，承担工件在不同工位间的自动转运、表面余料清理、端口卷边成型的连贯作业任务，替代传统人工上下料、单工序分散作业的模式，可直接对接前端成型工位与后端检测、码垛工位，大幅缩短工序间的物料流转路径。设备整体采用分段式布局设计，进料端配置辊道接驳结构，可直接承接上游工序输出的待加工工件，无需额外增设转运输送机构，辊道的辊间距根据工件底部直径做适配设计，避免工件输送过程中出现卡滞、歪斜的情况，辊道末端设置气动定位挡块，当工件到达指定位置后，挡块伸出完成工件的粗定位，配合侧向夹紧机构将工件轴线校准至与处理工位同轴的位置，

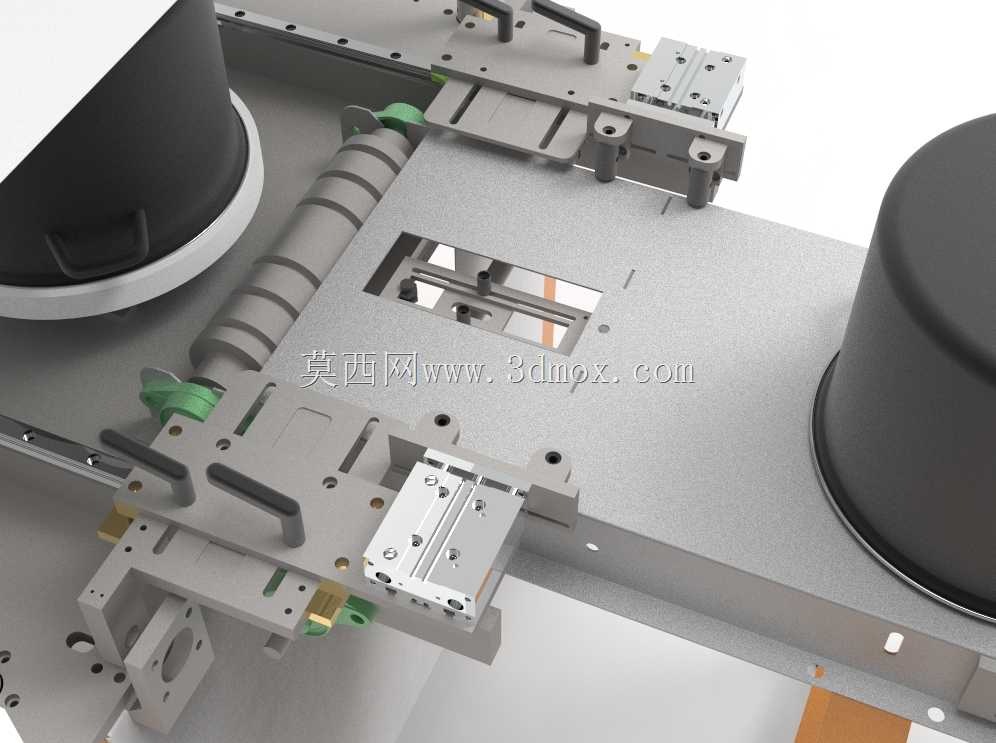

　　定位精度可控制在±0.5mm范围内，满足后续抹灰、卷边工序的位置精度要求。中间作业段集成了抹灰执行机构与卷边成型组件，抹灰机构采用柔性接触头设计，可根据工件外壁的实际轮廓做自适应贴合，在工件随输送载具步进移动的过程中，完成工件外壁残留粉尘、加工余屑的全面清理，清理下来的杂物通过设备底部的集尘槽统一收集，避免杂物散落至车间地面影响生产环境；卷边机构采用仿形滚轮结构，针对圆柱类工件的端口做卷边成型处理，滚轮的进给行程、压合力度可根据工件的壁厚、卷边尺寸要求做对应调整，适配不同规格参数的同类型工件加工需求。输送载具采用定位托盘设计，每个托盘设置与工件底部匹配的定位凹槽，工件放置后不会在输送过程中出现偏移，

　　托盘通过链条传动结构实现步进式移动，移动速度可根据产线的实际生产节拍做无级调节，最快节拍可满足每小时1200件工件的处理需求。设备的控制端采用独立柜式设计，布置在设备侧方的操作位置，柜体高度符合人体工程学操作要求，操作人员站立时可轻松触碰操作面板上的所有控制按钮，面板上设置有运行状态指示灯、故障报警提示、参数调节触控屏，可实时显示设备各机构的运行状态，当出现卡料、气压不足等异常情况时，设备会自动停机并触发声光报警，提示操作人员及时排查故障。设备的支撑框架采用工业铝型材与钣金封板组合结构，铝型材框架保证整体结构强度的同时，可降低设备整体自重，底部配置可调式支撑脚杯，可根据车间地面的实际平整度调整设备水平度，调整完成后可锁定脚杯位置，

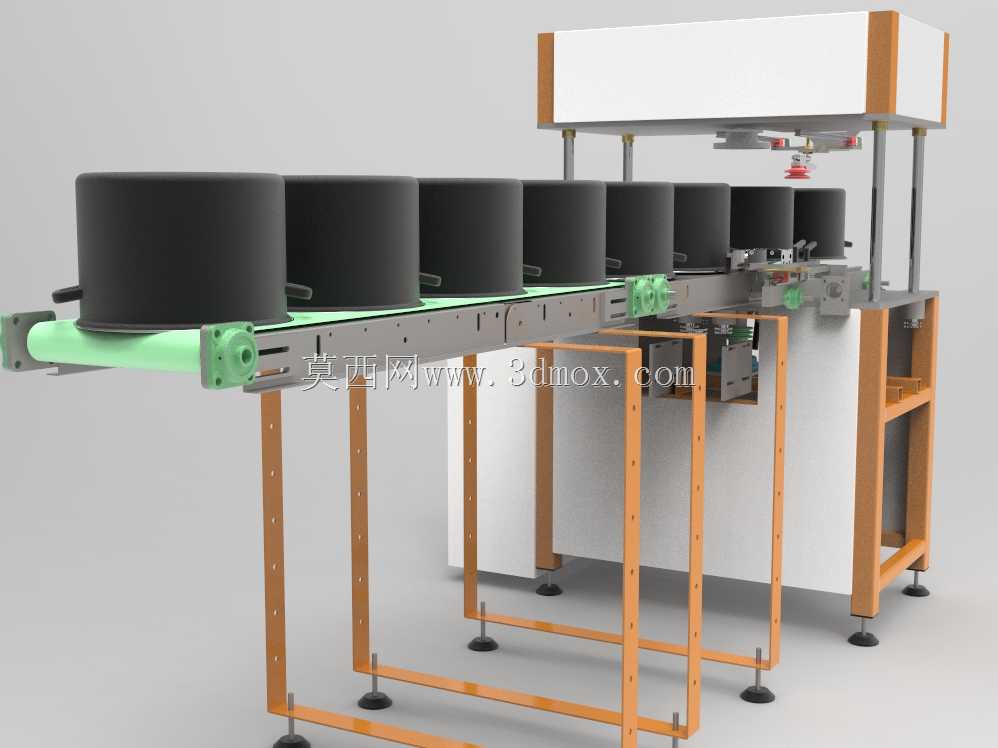

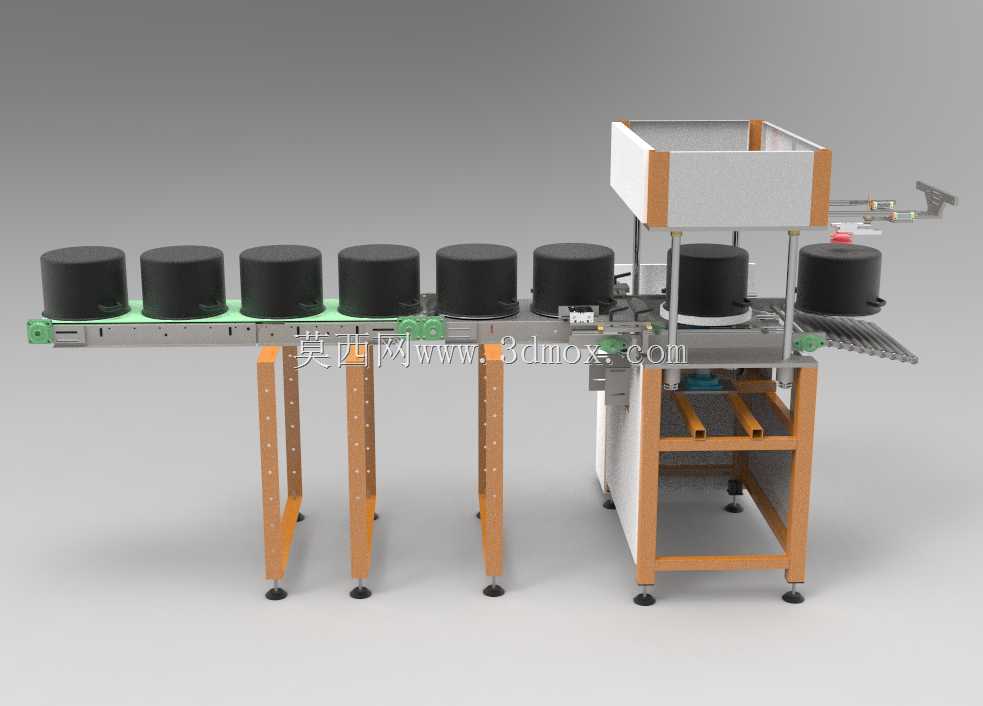

　　避免设备运行过程中出现晃动；输送线的延伸段采用悬臂式支撑结构，支撑腿底部同样配置脚杯，可根据对接工位的高度调整延伸段的输送高度，适配不同高度的上下游设备对接需求。气动系统的所有阀组、管路都集中布置在设备框架的内侧区域，管路排布整齐并做线号标识，后期维护时可快速定位对应的气路节点，气源处理组件设置在设备侧方的易操作位置，可定期对气源做排水、调压处理，保证气动执行元件的运行稳定性。设备的外形尺寸在设计时充分考虑了中小型机加工车间的安装空间限制，主体段长度控制在3.2米，宽度控制在1.4米，加上延伸输送段的总长度为4.8米，设备最高点距离地面1.6米，安装时仅需在地面预留对应长宽的平整区域，不需要做额外的地基预埋处理，接入0.6-0.8MPa的压缩气源与常规工业用电即可投入使用，设备周边预留不小于0.8米的维护通道，即可满足日常操作、检修的空间需求。在实际产线应用中，这套设备可将原本需要3名操作人员完成的上下料、抹灰、卷边工序缩减至仅需1名操作人员做定期巡检、补料工作，有效降低人工劳动强度，同时避免人工操作带来的处理质量不一致、工件磕碰损伤等问题，工件的处理一致性可提升至98%以上，大幅降低工序不良率。
