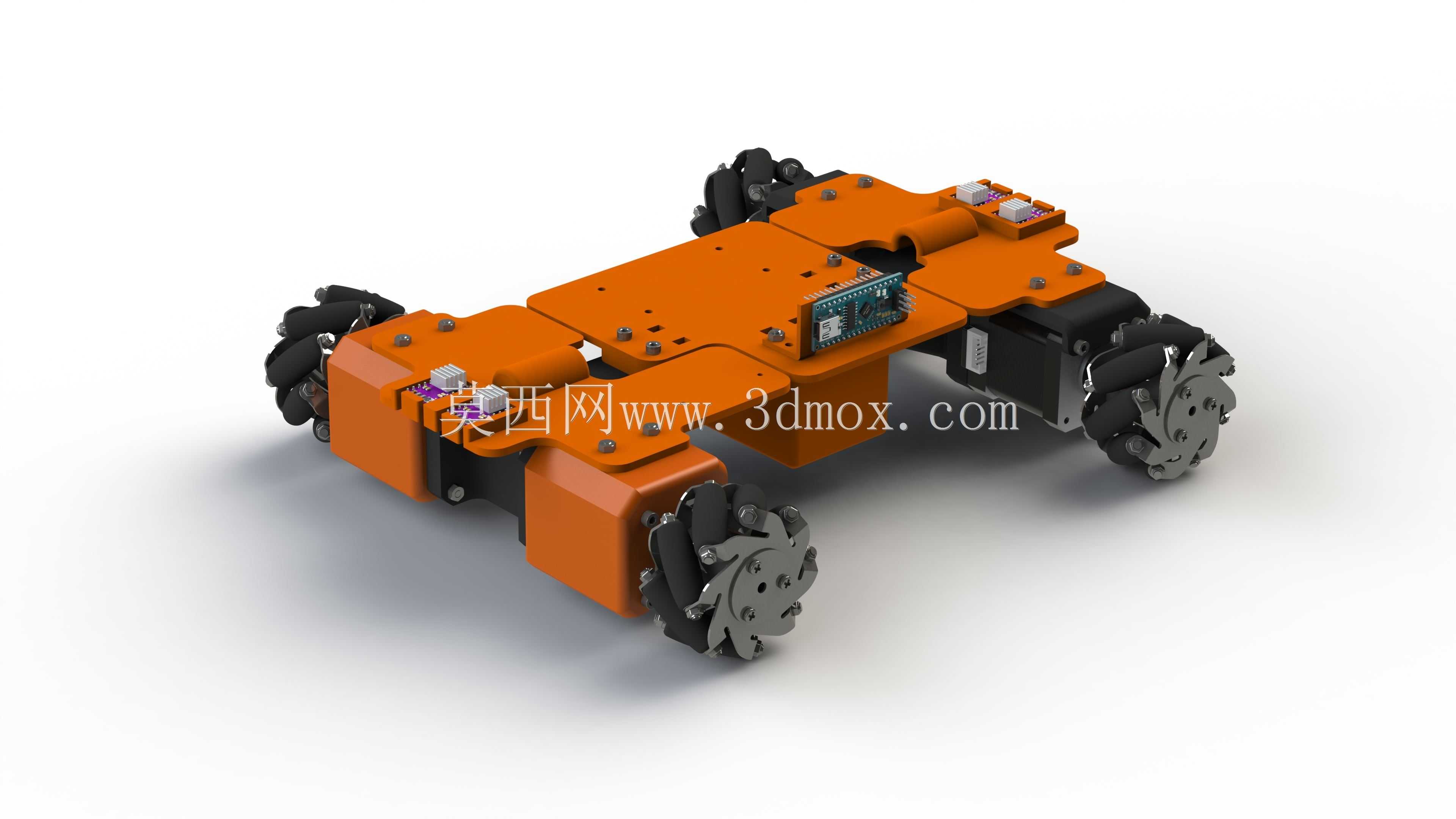

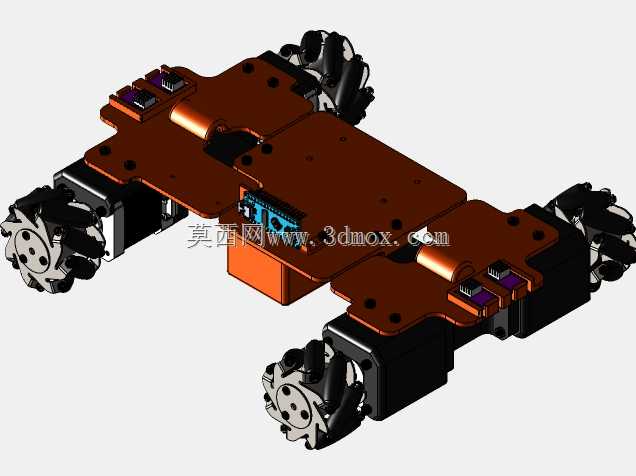

模块化全向移动DIY教育机器人结构

　　这款全向移动机器人采用麦克纳姆轮作为行走执行部件，四个轮组分别独立搭载驱动单元，可实现平面内任意方向的平移、原地旋转等复杂运动轨迹，无需传统转向机构即可完成狭小空间内的灵活走位，适配室内平整地面的移动作业需求。在教育实训场景中，该结构可作为机器人运动学教学、嵌入式控制开发、机电系统集成的实操载体，学习者可基于该硬件框架拓展传感器挂载、路径规划算法验证、多机协同调试等实训内容，覆盖从机械结构装配到电控逻辑调试的完整机器人开发流程。

　　从结构设计逻辑来看，整机采用分层模块化拼接思路，主体承载板为多段拼接式硬质板材，各功能单元采用独立分区布局：轮组驱动模块通过快装结构与主承载板连接，单轮组的驱动电机、减速箱、轮体集成在独立安装座上，单模块故障时可单独拆卸更换，无需拆解整机主体结构；电控安装区域预留了通用安装孔位，可兼容主流的开源控制板、电机驱动板、电源模块的安装尺寸，孔位间距遵循通用五金安装标准，使用者可根据自身需求替换不同功率的驱动部件、不同容量的供电单元，无需对主体承载结构做二次打孔加工。

　　轮组部分采用的麦克纳姆轮为标准小负载规格，轮体周边的辊子呈45度斜向布置，四个轮组的辊子方向按运动学要求对称排布，通过四个轮子的转速差与转向组合，即可合成任意方向的运动矢量。每个轮组的驱动电机通过侧装方式固定在轮组安装座上，电机输出轴与轮体之间通过直连或微型减速结构传递扭矩，安装座与主承载板之间设置有定位凸台，装配时可快速对齐安装孔位，降低装配过程中的对位难度。主承载板上的走线槽沿板材边缘布置，可将电机供电线、控制信号线规整收纳，避免运动过程中线路与轮体发生干涉，同时预留的拓展安装位可根据使用需求加装上层功能载板，用于挂载机械爪、传感器阵列、物料承载平台等拓展部件。

　　从安装边界与尺寸适配角度，整机的轮组外沿构成了设备的最大外形轮廓，主体承载板的平面尺寸略小于四个轮组的外接矩形，保证运动过程中主体结构不会超出轮组的防护范围，降低碰撞时主体结构受损的概率。轮组安装座的高度决定了整机的最低离地间隙，该间隙尺寸可保证机器人在平整室内地面移动时，主承载板底部不会与地面凸起物发生剐蹭，同时预留的上层拓展空间高度可满足常规电控元件、小型功能模块的安装需求，不会出现元件安装后超出整机高度边界导致的重心过高问题。各模块之间的连接采用标准紧固件，所有安装孔位的孔径、孔距均遵循通用机械设计规范，使用者可根据自身的负载需求更换不同强度的紧固件，或对局部承载结构做加强处理，无需重新设计整体连接结构。

　　在实际功能实现层面，该结构的动力输出特性适配小负载室内移动场景，单轮驱动扭矩可满足整机自重加小负载载荷的移动需求，全向移动的特性使其可在狭窄的桌面实训环境、实验室通道内完成灵活走位，无需预留传统轮式机器人所需的转向半径空间。模块化的设计思路也降低了教学场景下的维护成本，学员在装配调试过程中若出现单部件损坏，可快速替换对应模块，不影响整体实训进度；同时拆分式的结构也便于学员理解机器人各子系统的功能逻辑，从机械结构的连接关系到动力传递路径，再到电控模块的布局逻辑，都可通过实物拆装形成直观认知，避免纯理论教学的抽象感。结构设计过程中对运动干涉做了充分校验，轮组在全角度运动过程中，轮体、辊子与安装座、主承载板之间均预留了足够的安全间隙，不会出现运动过程中部件剐蹭卡滞的问题，各驱动电机的安装位置也避开了走线区域与拓展安装位，保证后期加装部件时不会与动力部件产生位置冲突。
