模块化移动轮式DIY教育机器人结构

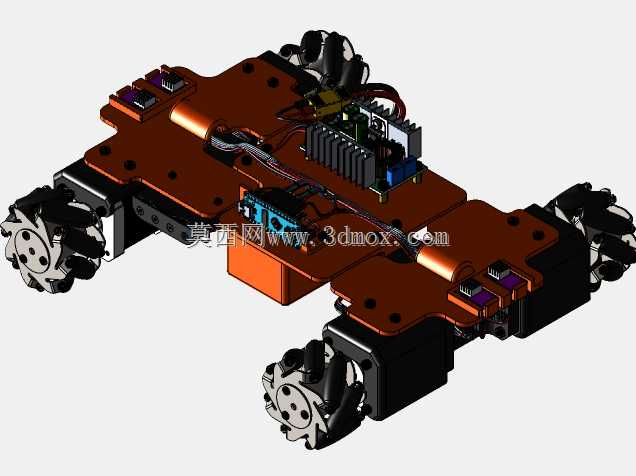

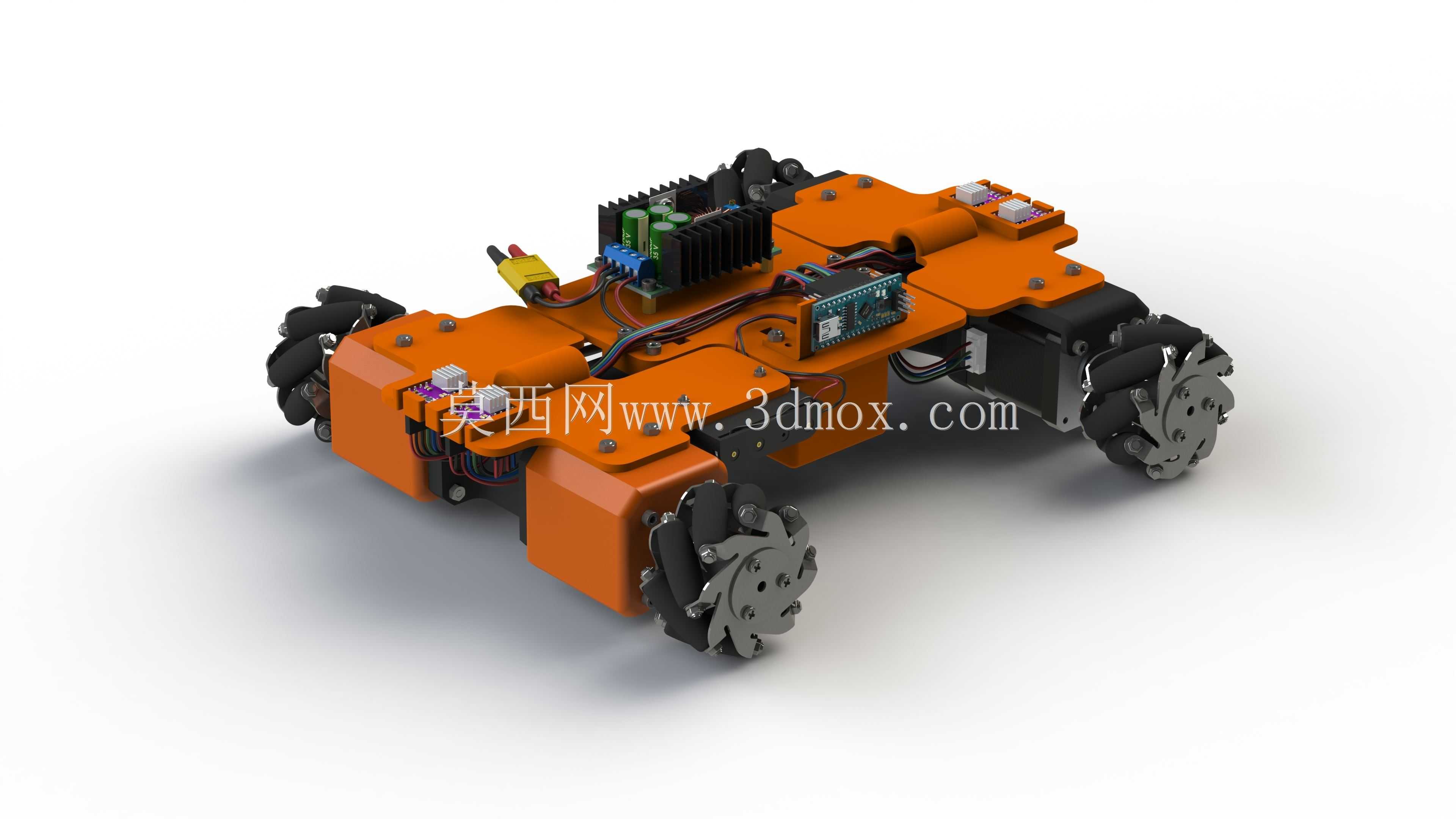

　　这款全向移动轮式机器人采用模块化分层设计思路，核心功能覆盖教育场景下的机械结构认知、电控逻辑搭建、运动控制调试全流程，适配中小学科创实践、高校工程训练、机器人入门爱好者DIY制作等多类应用场景，可作为移动机器人开发的基础验证载体，也可拓展搭载视觉模块、机械执行末端完成巡线、避障、物料搬运等拓展任务。整机采用橙色硬质板材作为主体承载结构，四个角部分别独立悬挂麦克纳姆轮驱动单元，每个轮组配套独立的直流减速电机与安装支座，轮组与主体框架之间通过螺栓刚性连接，预留的安装孔位可兼容不同尺寸的轮组替换，方便使用者根据地面工况调整轮径与传动比。上层承载区域采用分区域布局逻辑，电源模块单独设置在靠近车体后侧的位置，配套独立的散热结构与接线端子，

　　避免电源发热对主控逻辑单元造成干扰；主控与驱动模块集中布置在车体中部，电机驱动板加装散热鳍片，大电流走线与信号走线采用分层布线方式，电源线走框架内侧预留的走线槽，信号线沿框架上表面的固定卡扣排布，从物理层面减少动力回路对控制信号的电磁干扰。车体的安装边界充分考虑DIY场景的加工便利性，所有结构件的连接孔位均采用标准公制螺纹规格，板材切割轮廓无复杂异形曲面，普通激光切割设备即可完成主体结构加工，无需开模或复杂机加工工序，降低自制门槛。各功能模块之间采用快接端子连接，无需焊接即可完成电源、驱动、主控之间的线路对接，方便使用者反复拆解重组，验证不同的布局方案对车体配重、走线难度、散热效率的影响。运动层面，

　　麦克纳姆轮的辊子倾斜角度经过匹配调校，四个轮组的转速差可合成任意方向的平移与原地旋转运动，无需传统转向机构即可完成全向移动，适配狭小空间内的移动作业需求，轮组的悬挂支座预留了减震元件安装位，可根据使用场景加装弹簧或阻尼垫，提升不平整地面上的运行稳定性。电源部分集成了电压转换模块，可兼容不同电压规格的电池输入，转换后的多路输出分别给主控板、电机驱动、外接传感器供电，每路输出均设置独立的过流保护，避免单路短路造成整个系统断电。逻辑控制部分预留了多类通用接口，可外接红外、超声、视觉等多类传感器，使用者可基于基础车体框架，自行编写控制逻辑，验证不同的运动算法与交互功能。从结构设计角度看，这款机器人的框架采用对称式布局，

　　重心落在车体几何中心位置，高速启停与全向移动时不会出现偏载侧倾的问题，上层模块的安装位置预留了充足的拓展空间，可根据需求叠加第二层功能板，搭载更多执行或检测元件，所有外露的接线端子均设置在框架边缘位置，方便调试时快速测量电压与信号状态，无需拆解上层结构即可完成线路排查。
