排爆作业专用手榴弹抓取机械夹爪结构

　　该夹爪属于特种作业场景下的末端执行机构，主要适配排爆机器人、危险品处置机械臂的前端安装需求，核心用途是在高危作业环境下完成手雷、手榴弹这类带保险拉环的易爆危险品的稳定夹持与转移操作，替代作业人员近距离接触危险源，从结构层面降低排爆、危化品处置场景的人员伤亡风险。

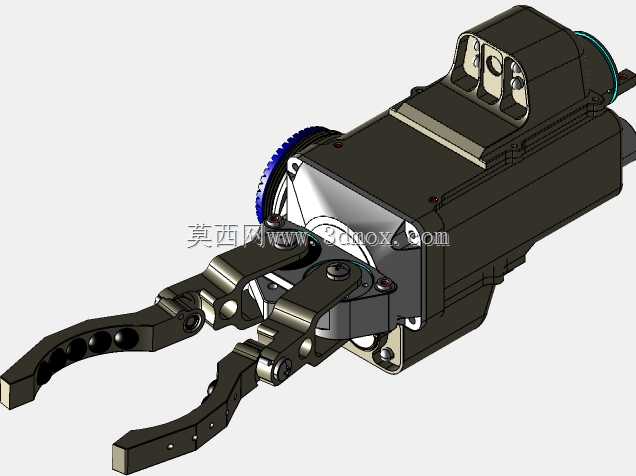

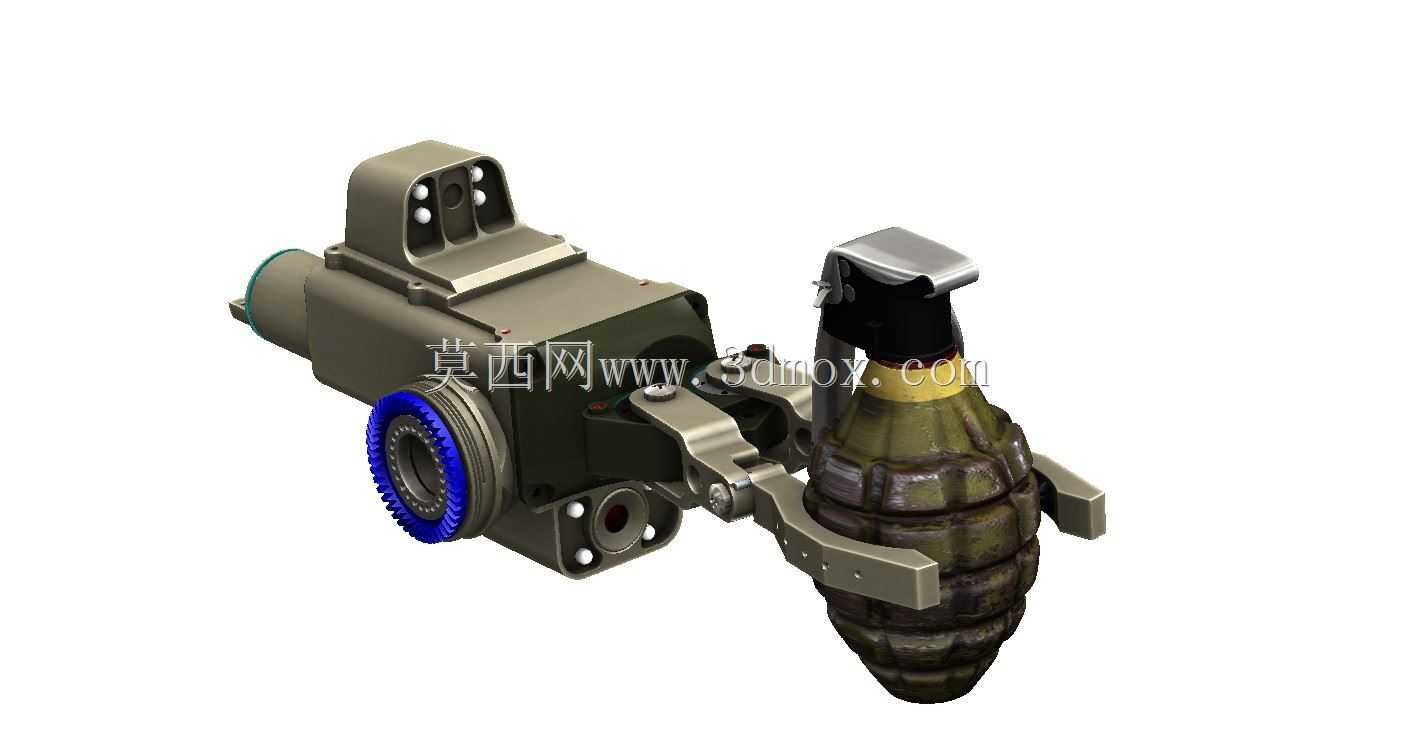

　　从实际作业逻辑出发，该夹爪的设计首先考虑了异形曲面物体的夹持稳定性，针对手榴弹弹体的卵形铸铁外壳特征，夹指内侧做了与弹体弧度匹配的内凹弧面，同时在弧面预留了多组沉头安装位，可根据作业需求粘贴防滑橡胶垫或者硬质合金防滑齿，既可以避免刚性夹持对弹体外壳造成磕碰触发引信，也能在机械臂大角度回转、快速转移的过程中保证被夹持物体不会出现滑移脱落。夹指的开合行程做了针对性适配，常规防御型手榴弹的弹体直径普遍在50-60mm区间，该夹爪的最大开合距离设置为80mm，最小闭合夹持直径可覆盖30mm，除了标准手榴弹之外，也可兼容同尺寸的雷管组、小型爆炸物、可疑危化品罐体的夹持作业，适配场景具备一定的通用性。

　　夹爪的驱动单元采用集成式气动或者伺服电缸布局，整个驱动模块与夹爪基座做了一体化设计，没有外露的管线或者传动杆件，避免在作业过程中被现场杂物勾挂造成结构损坏。基座的输出端采用标准的法兰安装接口，法兰盘上预留了4个M6的安装螺孔，孔位分布遵循通用工业机器人末端的ISO 9409-1-50-4-M6安装标准，可直接适配市面上多数负载5kg以上的六轴工业机器人、排爆履带机器人的机械臂末端，不需要额外设计转接法兰，降低现场改装的工作量。夹爪整体的安装边界控制在180mm×120mm×100mm的区间内，整体自重控制在1.2kg以内，不会对搭载的机械臂造成过大的负载负担，可保证机械臂原有的作业半径与动作灵活性不受明显影响。

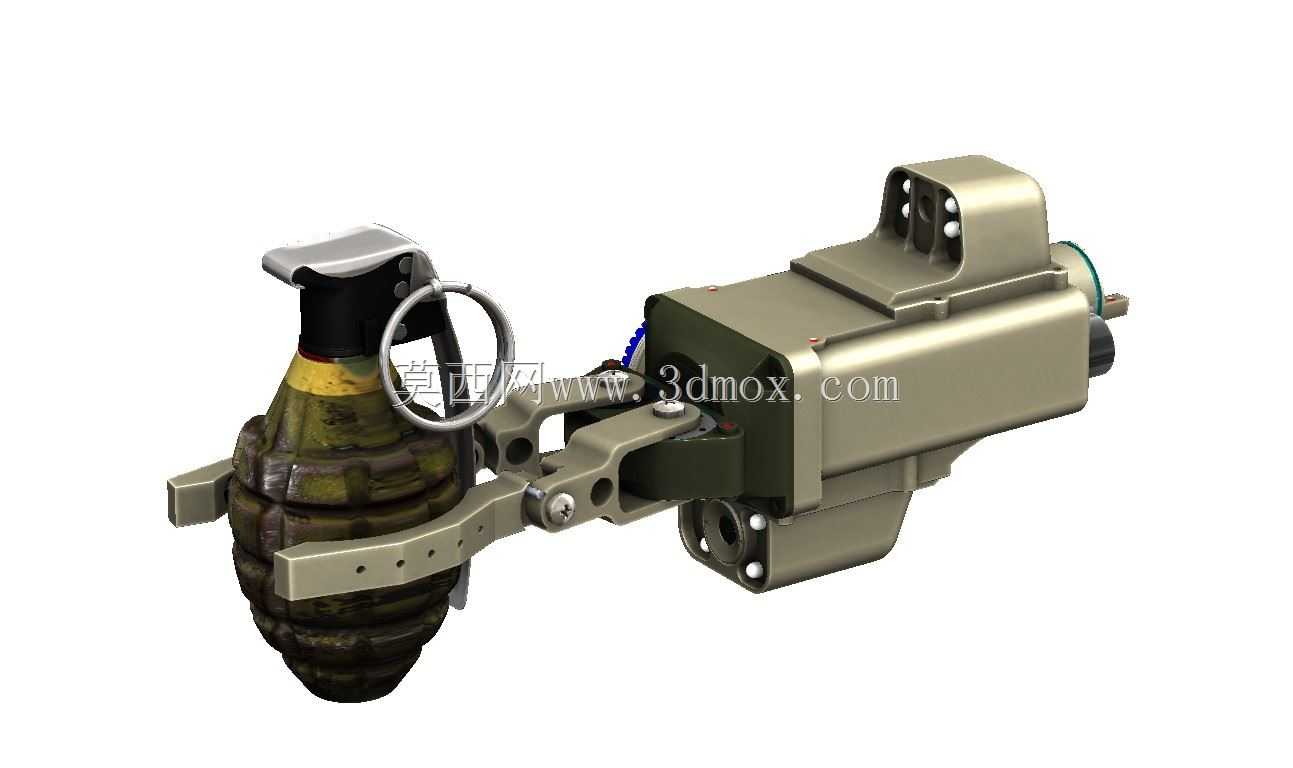

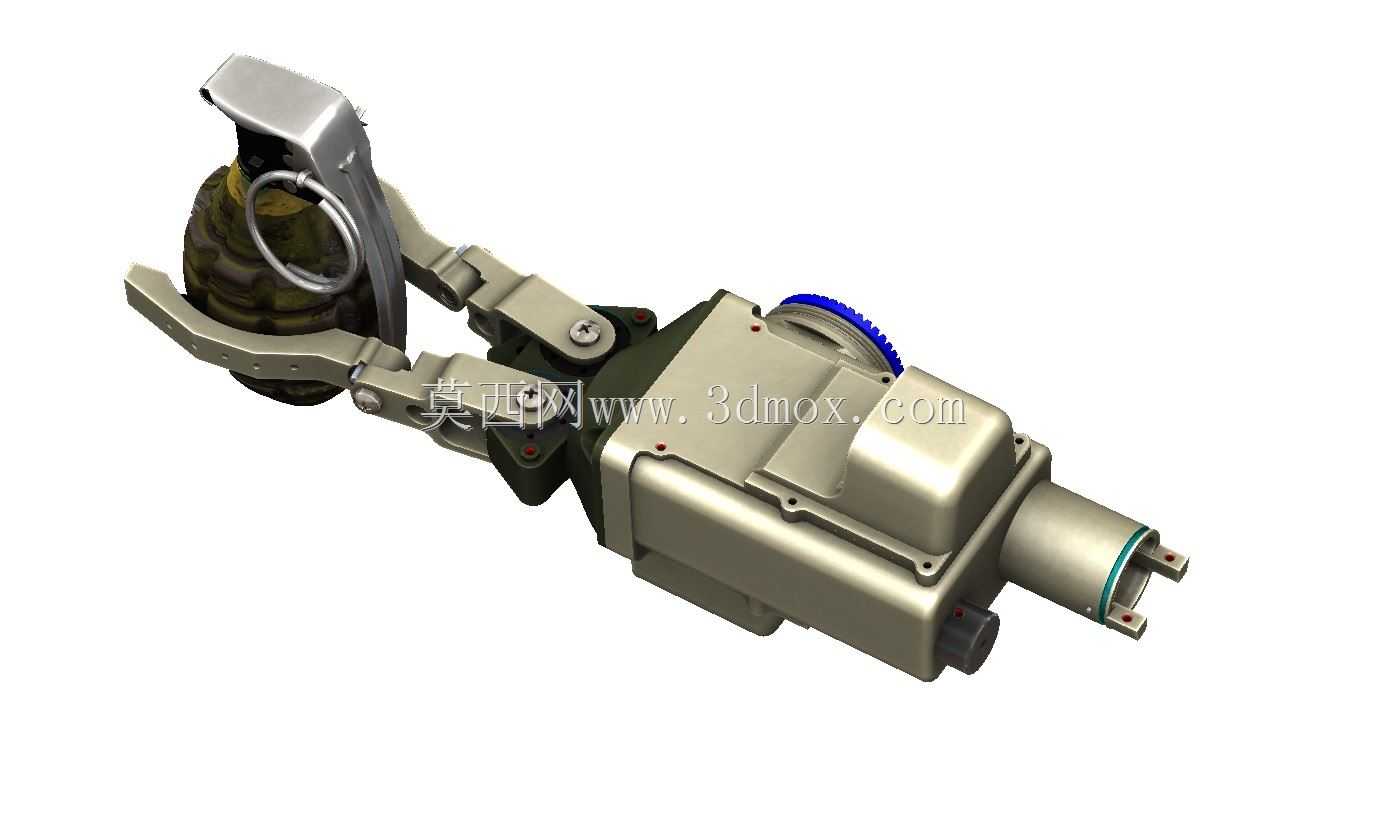

　　考虑到排爆作业中需要同步处理手榴弹保险销的拔除需求，该夹爪在固定夹指的侧方专门设计了拉环卡位结构，当夹爪夹紧弹体之后，卡位结构可刚好卡入手榴弹的保险拉环间隙，配合机械臂的小幅后撤动作即可直接拔出保险销，不需要额外搭配其他作业工具，可在单次夹持动作中完成危险品的固定、保险解除等多步操作，大幅缩短高危场景下的作业时长。夹爪的所有铰接转动部位都采用了带防尘密封圈的深沟球轴承，可在户外扬尘、小雨等复杂环境下保持动作顺畅，不会因为沙尘进入铰接缝隙造成夹爪卡顿、夹持力不足的问题。夹爪的外壳主体采用硬质阳极氧化的铝合金材质，在保证结构强度的前提下尽可能降低自重，夹指部位则采用了调质处理的40Cr合金钢，可承受最大150N的加持力，反复夹持作业不会出现夹指变形、磨损过快的问题。

　　从结构设计的细节来看，夹爪的开合动作采用了平行夹指的传动逻辑，相比摆角式夹爪，平行夹持的受力方向始终垂直于被夹持物体的表面，不会对卵形弹体产生侧向的挤压力，避免因为夹持角度偏差造成弹体滑脱。传动部位采用了梯形丝杠带动双侧滑块同步反向运动的结构，具备机械自锁特性，当驱动源出现动力中断、气管漏气或者电路故障的时候，夹爪可保持当前的夹持力度不会松开，避免被夹持的危险品掉落触发意外。夹爪的侧面预留了微型传感器的安装线槽，可根据需求加装压力传感器、视觉定位补光灯等配件，实时反馈夹持力数值，方便操作人员远程调整夹持力度，避免加持力过大压坏弹体外壳，或者夹持力过小造成物体脱落。
