手动杠杆式钢板剪切切割设备结构

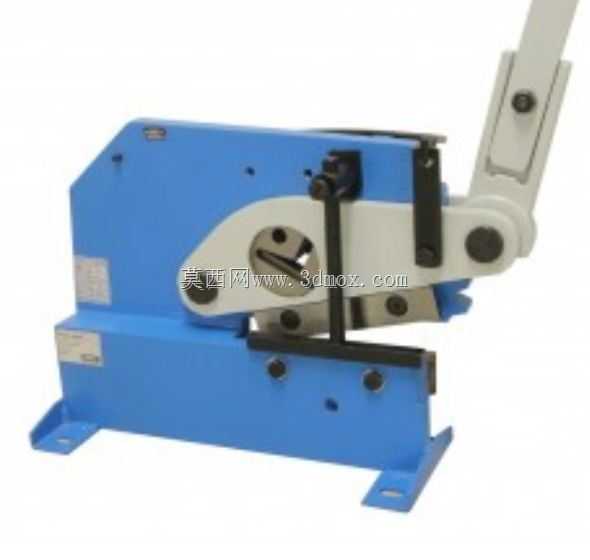

　　这款手动剪切设备主要面向小型钣金加工、五金维修、工地现场零散下料场景设计，无需外接电源气源，完全依靠人力通过杠杆增力机构完成金属板材的剪切作业，适合厚度在1.5mm以内的冷轧钢板、1mm以内的不锈钢板以及薄铝板、铜板的直线裁切，在没有供电条件的户外维修、五金作坊小批量加工、教学实训场景中实用性极强。从结构设计逻辑来看，设备整体采用台式落地安装形式，底部一体冲压成型的安装底座预留四个螺栓固定孔，可直接通过膨胀螺栓固定在钢制工作台或者水泥台面上，安装时需要保证底座水平度误差不超过0.5mm/m，避免剪切过程中出现机身晃动导致切口不齐的问题。核心的剪切执行部分采用上动式斜刃剪结构，固定下刀座与机身主体一体铸造成型，

　　保证长期受力下的结构刚性，活动上刀架通过偏心转轴与杠杆操作臂连接，操作臂长度经过力臂比优化，成年人施加正常握力即可达到剪切所需的冲裁力，不需要额外加装助力装置。刀架部分设置有可调式压料机构，在刀刃接触板材前，压料块会率先压紧待剪板材，避免剪切过程中板材移位产生毛刺或者切口倾斜，压料块的压力可以通过尾部的调节螺栓调整，适配不同厚度、不同硬度的板材加工需求。机身侧面设置有可调节的挡料定位架，挡料架可以沿着机身的导向槽前后滑动，通过锁紧螺栓固定位置，批量剪切相同宽度的条料时不需要重复划线测量，能大幅提升小批量下料的加工效率，挡料架的定位面经过铣削加工，与刀刃的平行度误差控制在0.1mm以内，保证裁切尺寸的一致性。

　　刀刃部分采用分体式镶钢结构，刀刃磨损后不需要更换整个刀架，只需要松开固定螺栓更换刀片即可，上下刀片的间隙可以通过刀架侧面的调节螺钉调整，剪切不同厚度板材时调整对应间隙，能有效延长刀片使用寿命，同时保证切口断面的平整光滑，减少后续打磨工序的工作量。从安装边界尺寸来看，设备整体长度在450mm左右，操作臂抬起后的最大高度约620mm，机身宽度200mm，占用工作台面的面积不足0.1平方米，不需要预留过大的安装空间，操作时只需要在设备正前方预留不小于500mm的操作空间，方便送料和操作杠杆臂即可。设备的所有转动铰接点都加装了自润滑铜套，长期使用不需要频繁加注润滑油，维护成本极低，机身表面采用喷塑处理，耐磕碰防锈能力强，适合在车间、

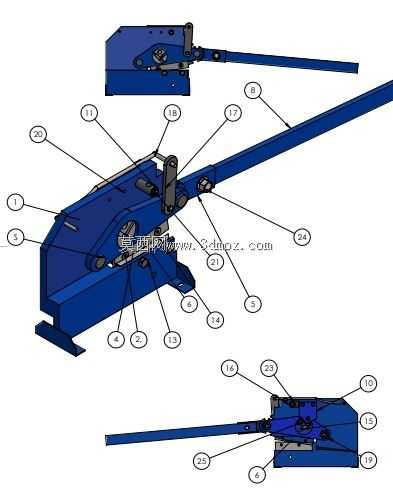

　　工地等相对复杂的环境下长期使用。在实际使用过程中，需要注意单次剪切的板材厚度不能超过设备额定上限，禁止剪切淬硬钢材、钢丝绳等超出加工范围的物料，避免损坏刀刃或者造成机构变形，剪切较长板材时需要在板材出料端设置辅助支撑，避免板材重力拉扯导致切口变形。这款设备的三维建模过程中，对所有铰接点的运动间隙、刀架的运动行程都做了完全还原，干涉检查覆盖了操作臂全行程的所有位置，保证结构运动逻辑与实际设备完全一致，可直接用于设备结构教学、改装设计参考以及小型加工设备选型的三维展示。
