自动线材定长切割进给一体化装置

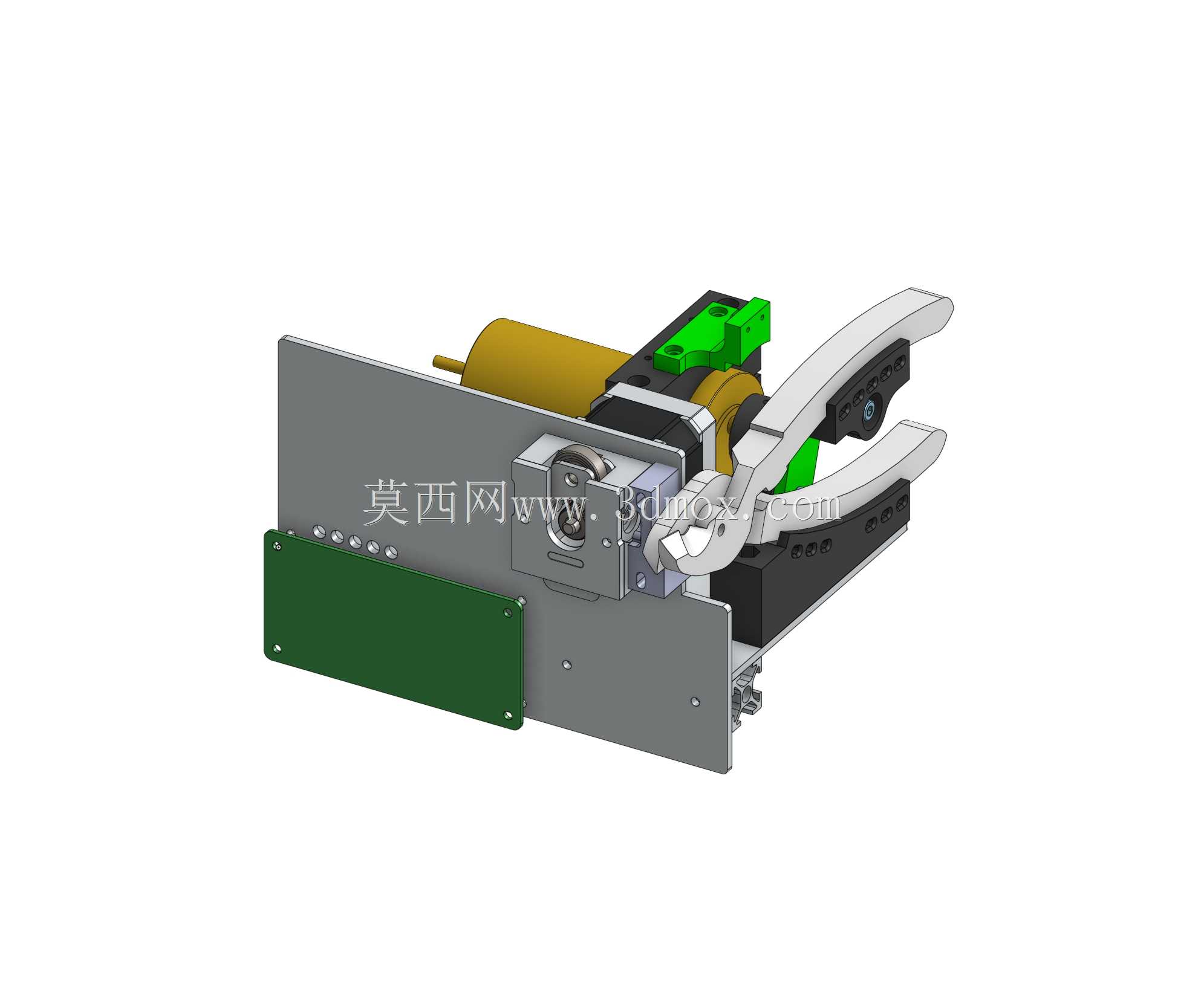

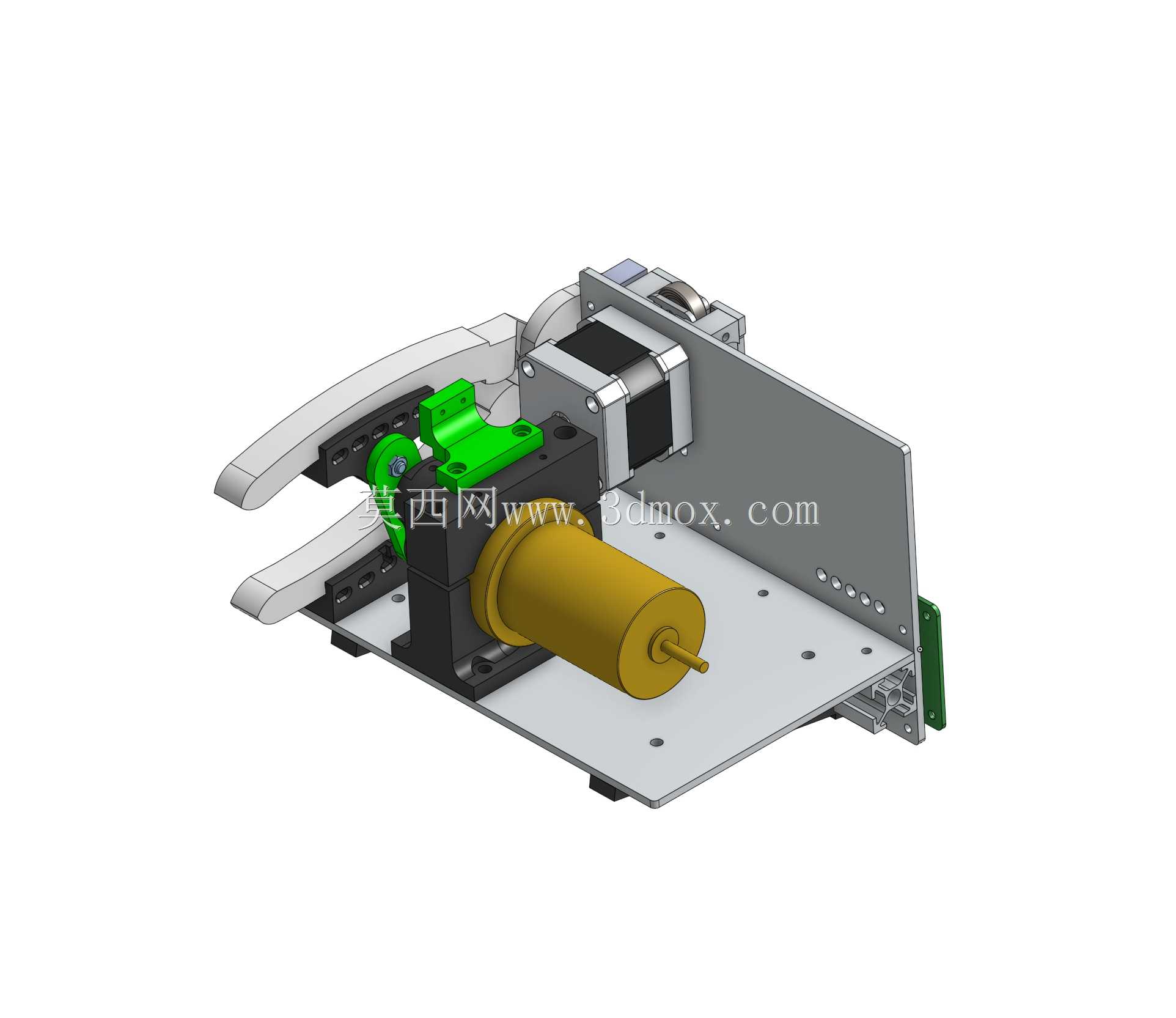

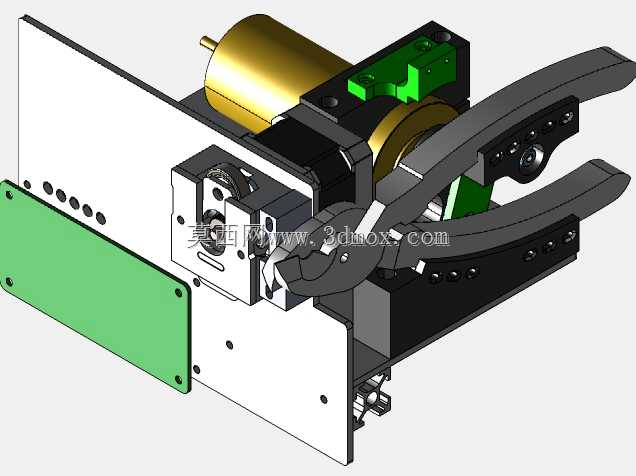

　　在电子线束加工、小型线材预处理的生产场景里，这类集成了进给与裁切功能的线材处理装置，往往是小批量多规格线材加工工位的核心执行单元，区别于大型工业裁线设备的占地大、调试周期长的特点，这款装置的结构设计完全围绕紧凑安装、快速适配不同线径线材的需求展开，整体安装基准面为底部的金属安装板，板上预留了多组标准安装孔位，可直接固定在工作台面或者小型流水线的侧边工位，不需要额外制作复杂的转接支架，安装边界控制在极小的范围内，适合桌面级加工工位的布局需求。装置的进给单元直接采用成熟的3D打印机挤出机结构作为送料动力端，这一设计思路并非简单的零件挪用，而是充分考虑到挤出机本身自带的线材压紧、步进送料的成熟结构，挤出机的送料轮带有防滑齿纹，

　　配合可调压力的压料臂，可以稳定夹持直径在0.5mm到3mm区间的单芯或多芯电线、细电缆，送料精度可以控制在0.1mm级别，完全满足定长裁切的长度公差要求，同时省去了从零设计送料压紧机构的验证成本，结构可靠性经过了大量3D打印设备的长期运行验证，故障率远低于临时设计的非标送料结构。裁切执行端采用钳式剪切结构，通过舵机或者小型直流电机驱动剪臂开合，剪刃采用高碳钢材质，刃口贴合精度经过配磨处理，剪切时可以保证线材断面平整，不会出现铜丝拉扯变形、绝缘层撕裂的问题，剪臂的开合行程经过限位设计，针对不同线径的线材不需要大幅调整刃口间隙，只需要微调送料端的压紧力即可快速切换加工线材规格。整个装置的走线与控制元件集成在安装板侧面的PCB控制板上，

　　控制板预留了步进电机驱动接口、裁切执行元件的驱动接口，以及外部触发信号的输入端子，可以直接对接小型PLC或者独立的控制按键模块，既可以单独作为手动定长裁线的桌面设备使用，也可以接入自动化线束加工流水线，配合端子压接、绝缘层剥除等工位完成连续工序作业。从结构布局来看，动力单元、送料单元、裁切单元沿线材走料方向直线排布，线材从送料端进入后沿水平导料槽直接进入裁切工位，走料路径没有多余的弯折，避免了软质线材在送料过程中出现拱起、偏移的问题，导料槽的宽度可以通过更换不同规格的导料块快速调整，适配不同外径的线材，不需要对主体结构进行拆解。装置的所有运动部件都做了外露防护设计，剪臂的运动范围外侧没有突出的尖锐结构，

　　日常操作调整时不会出现磕碰划伤的风险，同时各部件的固定螺丝都采用标准内六角规格，日常维护更换易损件时只需要常规内六角扳手即可完成拆解，不需要特殊工具。在实际使用场景中，这类装置可以覆盖电子加工厂的短线材裁切、模型制作爱好者的线材预处理、小型电器维修工位的线材定长裁剪等多种需求，相比手动剪线的方式，定长精度一致性提升明显，加工效率可以达到每秒完成一次定长裁切的水平，同时因为整体结构紧凑，重量控制在合理区间，甚至可以搭配移动工作台完成现场作业的线材裁切需求。设计过程中充分考虑了不同使用场景的兼容性，送料动力端的安装位预留了调整余量，可以根据需求更换不同扭矩的送料电机，适配更粗线径的电缆裁切需求，裁切端的驱动件也可以根据成本需求选择舵机或者直流减速电机，不需要改动主体安装结构，整个装置的零件通用化率很高，除了剪切刃口和送料轮属于易损件外，其余结构件都可以采用常规机械加工方式制作，加工成本控制在较低水平，适合小批量制作或者个人DIY制作使用。
