马扎克Integrexi-300S五轴车铣复合加工中心

　　在航空航天复杂结构件加工、汽车精密零部件批量生产、高端模具型腔铣削等场景中，五轴联动加工设备的应用占比逐年提升，这类设备可一次装夹完成多面、多工序加工，有效规避多次装夹带来的定位误差，缩短零件加工周转周期。本次涉及的五轴车铣复合加工设备，整合了车削、铣削、钻孔、攻丝、镗削等多工序加工能力，适配复杂回转类、空间曲面类零件的全工序加工需求，无需在车床、铣床、钻床等多台设备间流转工件，大幅降低车间设备排布的空间占用，同时减少工件转运、等待的辅助时间。从设备功能特性来看，该设备配置双主轴结构与大容量刀库，可实现主轴间的工件自动交接，完成零件正反端面的全部加工工序，无需人工二次装夹找正；摆头结构支持多角度空间定位，

　　可实现刀具与工件表面的最佳切削角度匹配，加工深腔、倒扣、复杂曲面结构时，能有效规避刀具干涉问题，提升切削稳定性与加工表面质量。设备的防护结构采用全封闭钣金设计，切削加工过程中可完全阻挡切削液飞溅、金属切屑飞溅，适配高速切削工况下的车间安全防护要求，操作面板设置在设备前部侧方位置，符合人体工程学操作高度，操作人员站在设备前即可完成程序调用、参数调整、对刀操作等全流程作业，无需频繁移动位置。从设计思路层面，该设备的整体布局采用对称式床身结构，床身采用高刚性铸铁材质，经时效处理消除内应力，可承受重切削工况下的切削载荷，减少加工过程中的振动变形，保障零件加工精度的长期稳定性。主轴系统采用内置电机直驱结构，取消传统皮带传动的传动间隙，

　　可实现高转速下的平稳运转，适配有色金属高速精加工、黑色金属重切削粗加工等不同工况需求。刀库布局在设备侧部位置，换刀路径经过优化，换刀动作耗时短，可减少加工过程中的非切削时间，提升设备整体加工效率。设备的排屑结构采用双层排屑设计，切屑可通过床身内部的排屑通道直接输送至设备外部的集屑车，无需人工频繁清理设备内部积屑，适配长时间连续自动化加工的生产需求。从安装边界与外形尺寸来看，该设备整体占地尺寸适配中小型机械加工车间的排布需求，设备安装时需预留前部操作空间、侧部维护门开启空间、后部电气柜散热空间，地面需做硬化处理并预留地脚螺栓安装位置，保障设备安装后的水平精度与运行稳定性。设备的切削液系统采用大容量水箱设计，内置多级过滤结构，

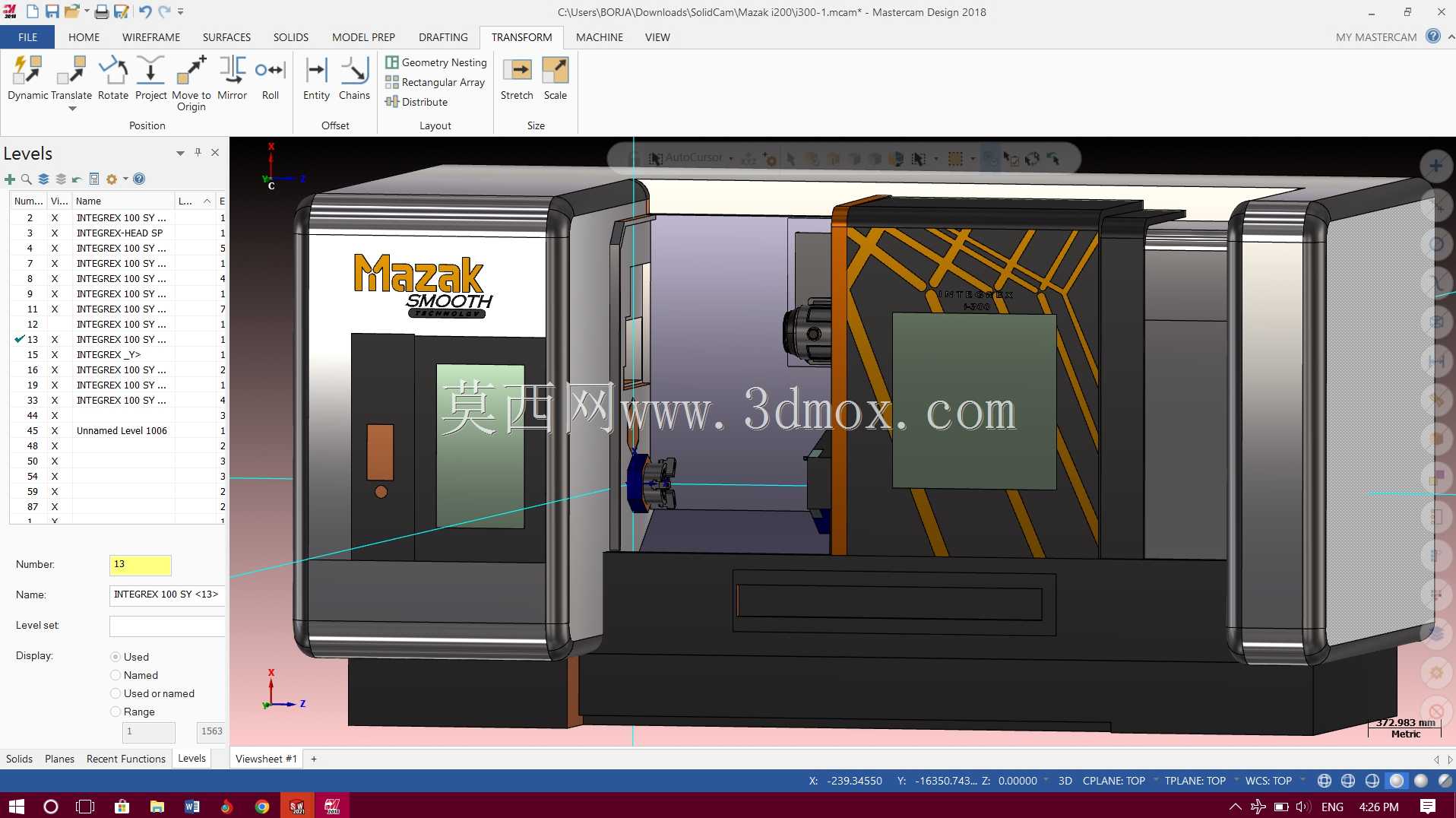

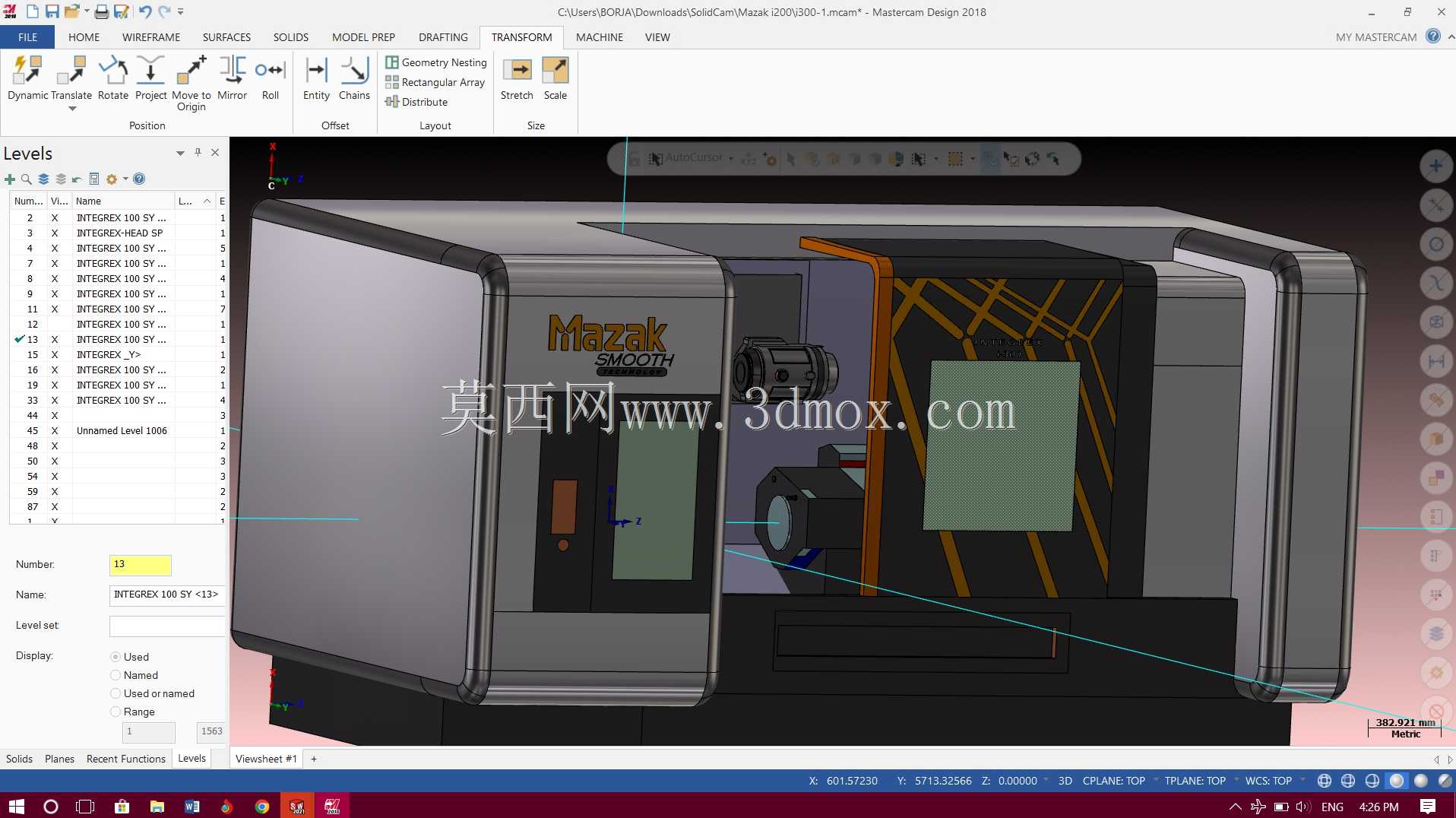

　　可过滤切削液中的细小切屑，保障切削液供给压力稳定，适配高压内冷刀具的使用需求，提升深孔加工过程中的排屑效果。在CAM仿真应用层面，该设备的三维模型可直接导入各类CAM编程软件，用于加工前的刀路仿真验证，编程人员可在虚拟环境中模拟刀具运动路径、设备各轴运动状态，提前排查刀具与工件、刀具与夹具、刀具与设备防护结构的干涉碰撞问题，避免实际加工过程中出现撞机风险，减少试切环节的材料浪费与设备损耗，同时可通过虚拟仿真优化加工路径，缩短实际加工的走刀时间，提升加工效率。对于设备选型人员而言，可通过该三维模型直观了解设备的整体结构、各轴行程范围、操作空间布局，结合自身加工零件的尺寸范围、工序需求，评估设备与自身生产场景的适配性，提前规划车间设备排布位置、配套辅助设施的安装位置。对于三维建模从业者而言，该模型完整还原了设备的外观细节、结构比例、操作部件位置，可作为同类设备建模的参考基准，建模过程中可参考其钣金防护的拼接逻辑、操作面板的布局方式、各运动部件的位置关系，提升同类设备模型的建模效率与还原精度。
