微型卡车钢筋混凝土车轴转向架结构

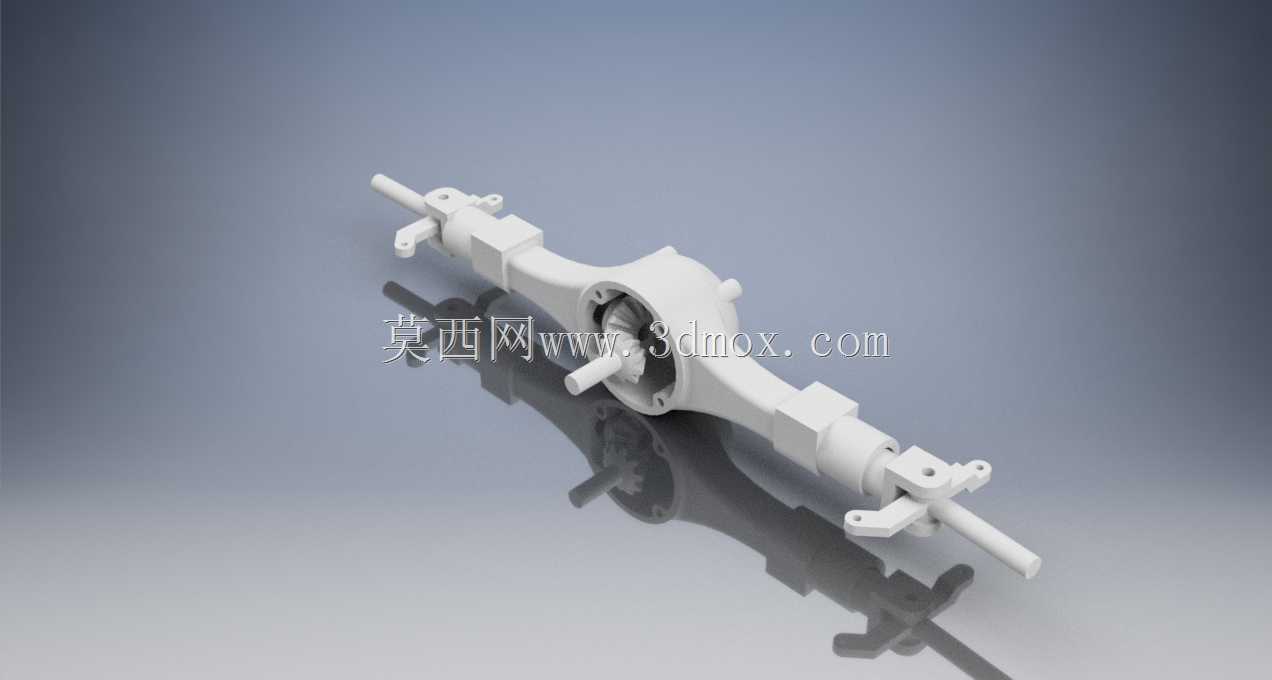

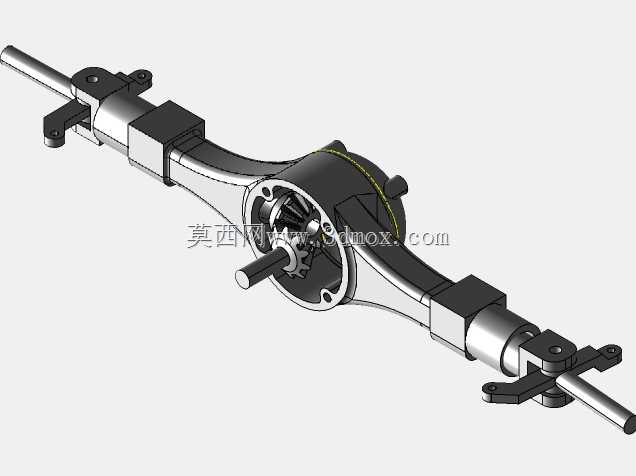

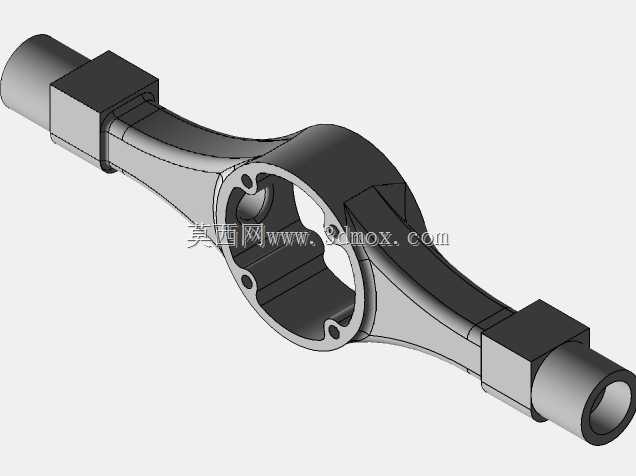

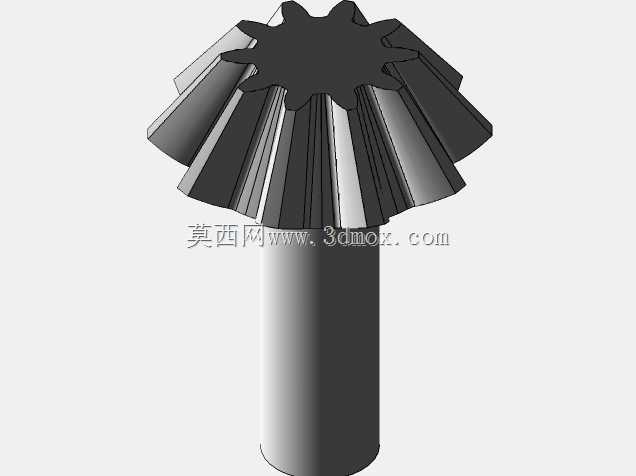

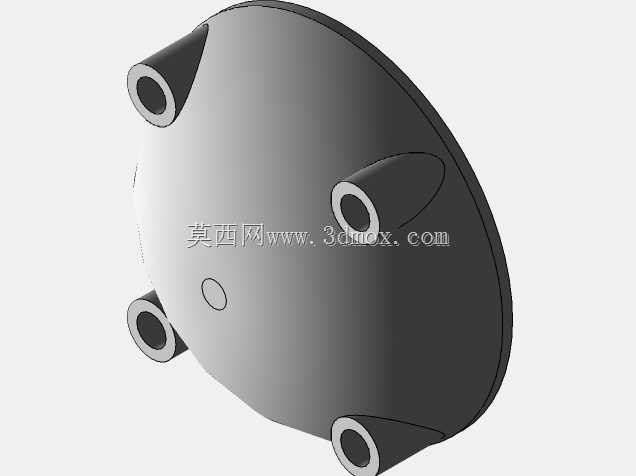

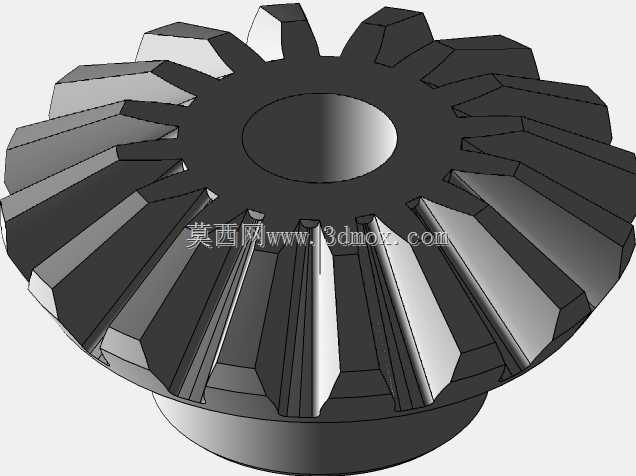

　　在微型工程运输车辆的底盘设计中，承载钢筋混凝土载荷的车轴转向架是决定整车行驶稳定性与承载可靠性的核心部件，这类部件多应用于厂区内短途转运、村镇基建小型物料运输的轻型卡车底盘，需要同时兼顾非铺装路面的抗冲击能力与铺装路面的转向平顺性。从结构设计逻辑来看，该转向架采用整体式桥壳布局，桥壳中段为集成主减速器安装位的膨大腔体，两侧延伸出阶梯状的半轴套管，套管末端预留轮毂轴承安装轴颈与制动底板连接法兰，这种变截面的轴管设计既可以在中段预留足够的差速器、主减速齿轮安装空间，又能通过轴管直径的梯度变化匹配不同位置的弯曲载荷分布，避免等直径轴管带来的材料冗余或局部强度不足问题。转向节与桥壳端部的连接采用主销铰接结构，

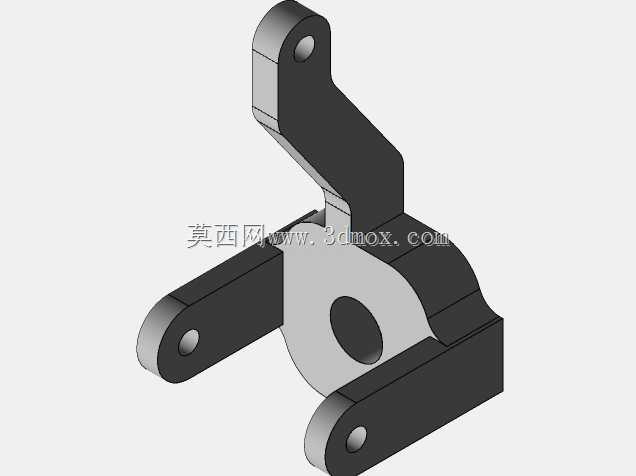

　　主销上下端设置有推力轴承与衬套安装位，可承受转向过程中的径向与轴向载荷，转向节臂的安装凸台预留了标准螺栓孔位，可直接匹配转向直拉杆与横拉杆的球头连接尺寸，适配常规轻型卡车的转向传动机构行程。考虑到钢筋混凝土运输场景下的载荷特性，桥壳下方预留了钢板弹簧安装座，安装座的接触面经过铣平处理，可通过U型螺栓与悬架钢板弹簧刚性连接，安装座的跨距经过匹配计算，可在车辆满载混凝土物料时将桥壳承受的弯曲应力分散到两侧悬架支点，避免桥壳中段出现应力集中导致的变形或开裂。两侧轴管上的支架结构分别对应减震器连接位与制动管路固定位，支架的焊接位置经过载荷路径优化，不会额外增加轴管的局部应力，同时预留的安装孔位公差符合通用轻型商用车的配件互换标准，

　　可直接适配市面主流的微型卡车减震器与制动管路配件。转向架的整体安装边界需要匹配车架的宽度参数，两侧轮距安装位的尺寸符合微型卡车的轮距规范，桥壳中段的主减速器安装面的平面度与同轴度公差满足传动部件的装配要求，可保证主减速器齿轮的啮合间隙处于合理范围，降低传动过程中的噪音与磨损。在实际使用场景中，这类转向架需要承受满载工况下的垂直冲击、转向时的横向载荷以及制动过程中的纵向力矩，因此在结构设计时对桥壳的过渡圆角、焊接位置都做了应力释放处理，避免应力集中点在交变载荷下出现疲劳损坏。转向节的摆角范围经过限位设计，可保证车辆在狭窄厂区或村镇道路转弯时拥有足够的转向角度，同时避免转向角度过大导致的轮胎与车架、翼子板发生运动干涉。

　　桥壳上预留的通气塞安装位可平衡桥壳内部的气压，避免车辆长时间运行后桥壳内部温度升高导致的油封渗漏问题，半轴的安装采用全浮式结构，半轴仅承受传动扭矩，不承受车身的垂直载荷，即使半轴出现断裂也不会导致车轮脱落，提升了重载工况下的行驶安全性。针对钢筋混凝土运输过程中可能出现的载荷偏载情况，桥壳的两侧轴管刚度经过对称匹配，可在单侧载荷偏大的情况下保持桥壳的形变量在允许范围内，避免出现轮胎偏磨、传动部件异常磨损的问题。整个转向架的结构没有冗余的设计特征，所有的凸台、支架、安装位都对应明确的装配功能，外形轮廓在满足强度要求的前提下尽可能做了轻量化处理，在保证承载能力的同时降低了桥体自身重量，有助于降低整车的簧下质量，提升车辆行驶的平顺性。
