大台面龙门式DIY数控铣雕加工设备

　　这套大台面龙门移动式数控加工设备，核心面向中小批量非金属板材加工、木工开料、广告标识制作、软金属轻铣以及个人工坊试制场景搭建。整机采用方管焊接框架搭配大尺寸平面工作台的布局，工作台有效加工幅面达到1500mm×1500mm，足够覆盖整张大尺寸密度板、亚克力板、铝塑板的一次装夹加工，无需频繁拆分工件、二次对位，大幅降低大板加工的对位误差与装夹辅助工时。

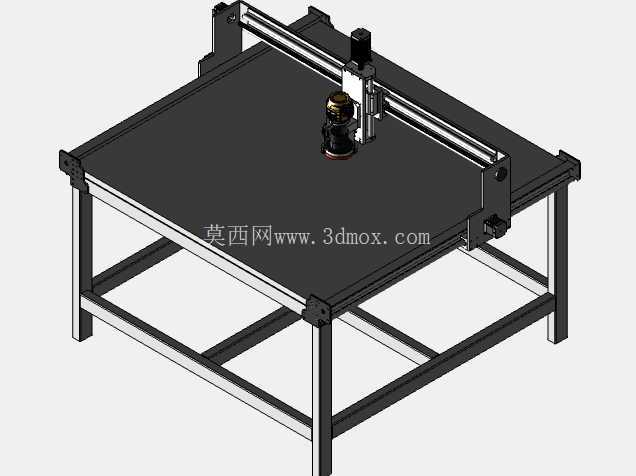

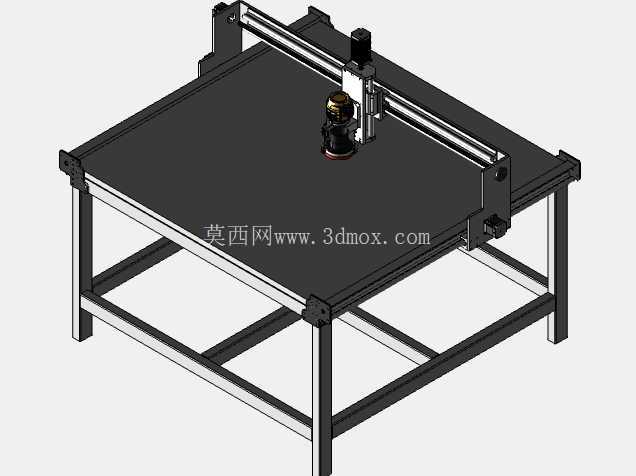

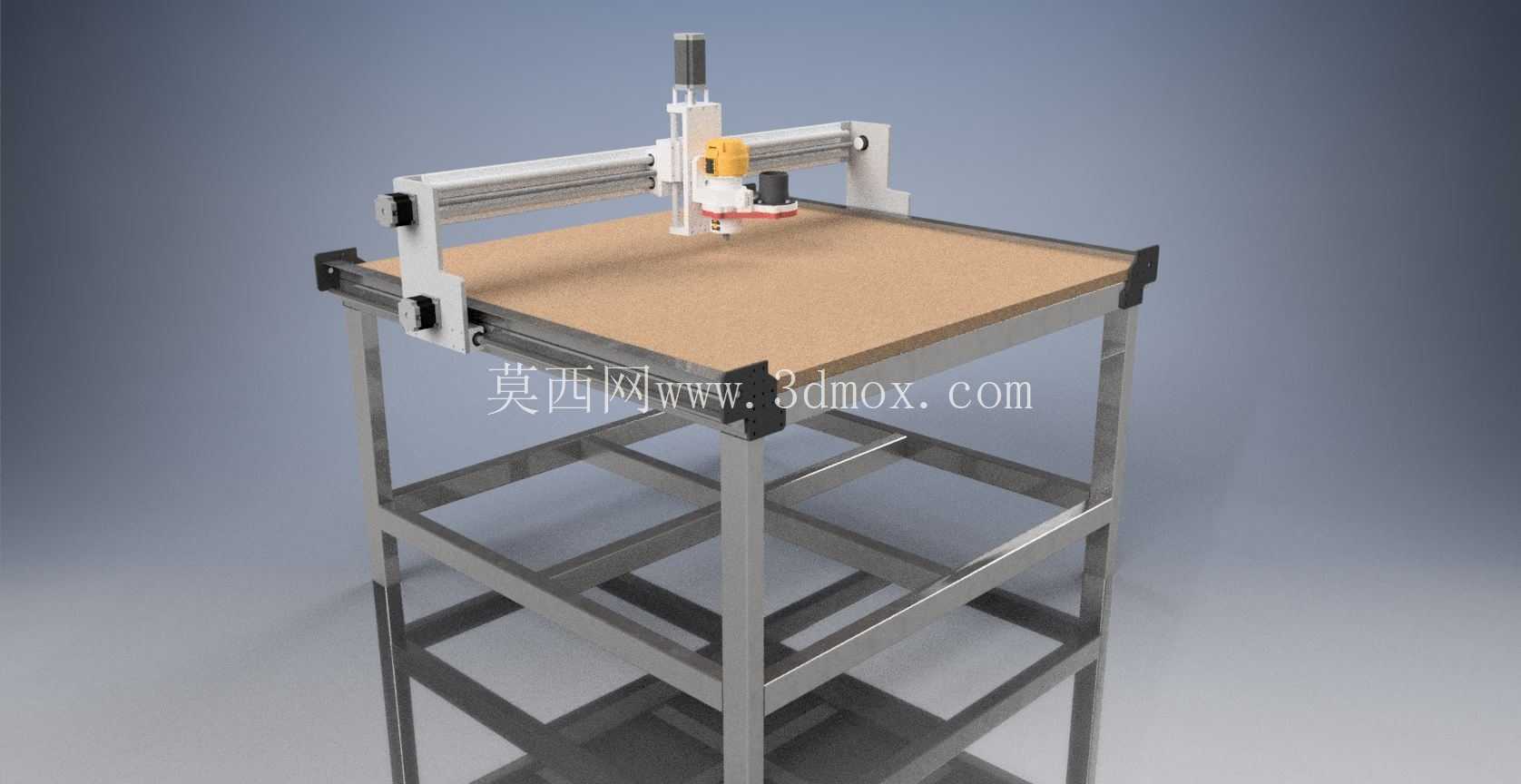

　　从结构选型逻辑来看，设备没有采用床身整体移动的重型方案，而是选择龙门横梁沿Y向双轴同步驱动、加工头沿横梁X向移动、Z轴主轴单元独立升降的经典动龙门布局。这种布局的优势非常明确：运动部件总重量被控制在较低区间，驱动负载不会随工件重量变化，即便台面上放置较重的工装夹具或厚板材，X/Y轴的运动惯量也保持稳定，普通步进驱动搭配减速传动机构就能获得平稳的进给表现；同时下方机架采用多层方管焊接的格栅式支撑结构，四根主立柱从地面一直延伸到工作台安装面，中间分层设置横向、斜向连系梁，既避免了大跨度台面长期承重出现的中部下挠，也给电气控制柜、冷却水箱、吸尘管路预留了充足的下部安装空间，整机落地后不需要额外做混凝土地基，普通工坊硬化地面调平脚杯即可投入使用。

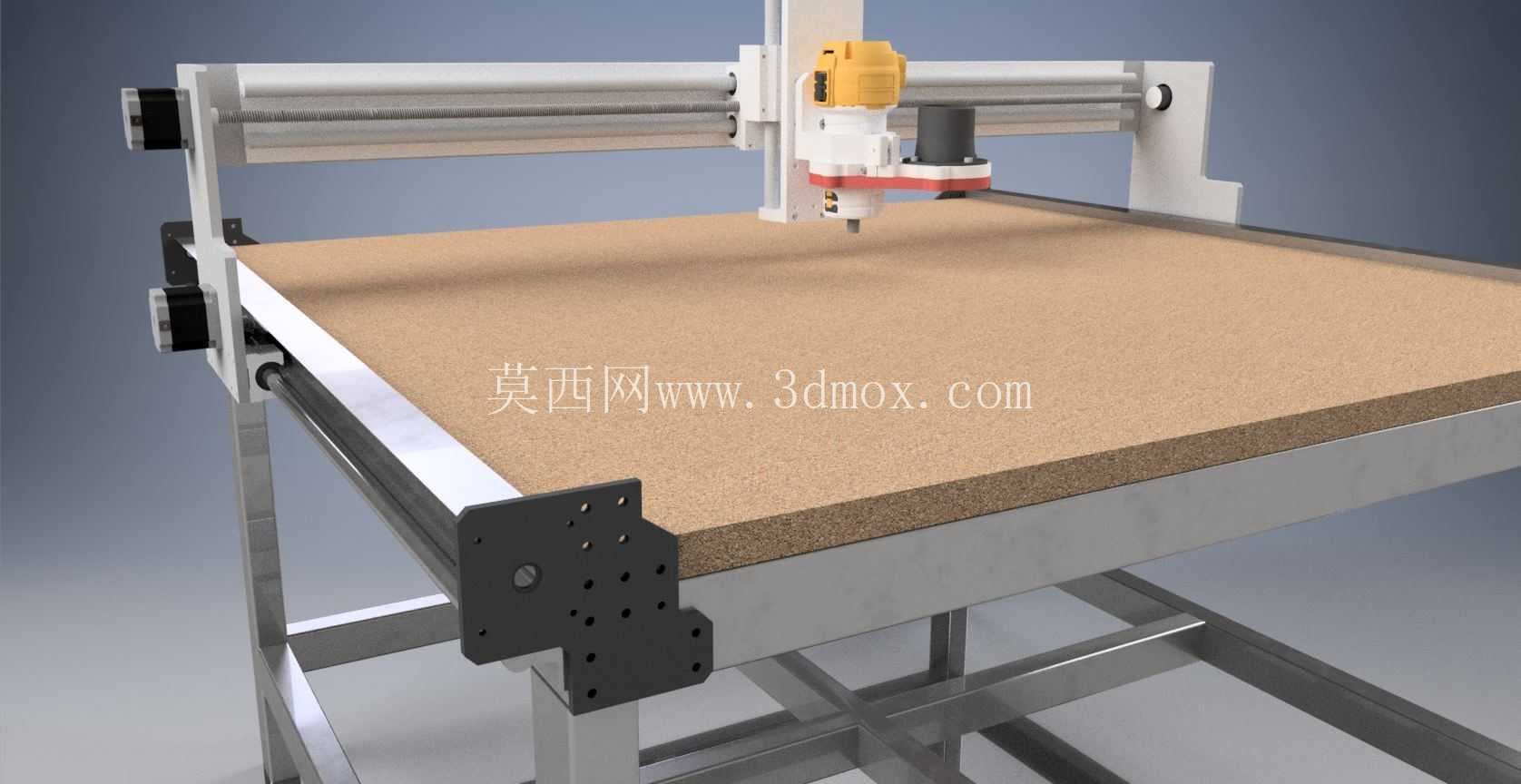

　　工作台面采用高密度耐磨层压板作为铺层，表面平整度在装配时通过周边可调压块逐点校准，板材工件可以直接通过台面预埋的T型槽压块、或者真空吸附覆面固定，针对木工、塑料加工场景还可以在台面下方加装分区真空吸附腔，整张薄板铺上去之后无需逐个拧压块，就能在高速走刀时保持工件无位移。龙门的两根Y向导轨分别布置在工作台左右两侧的纵向梁上，导轨选用线性圆轨搭配自润滑滑块，传动侧采用滚珠丝杠或者同步带轮驱动，两侧驱动轴通过控制系统电子同步，避免龙门运行过程中出现偏摆、卡滞。横梁本身采用挤压铝型材或者型钢焊接梁，截面经过加强设计，X向导轨整段贴装在横梁前侧，主轴滑座沿横梁全程移动时，横梁端部与中部的下挠差值控制在加工精度允许范围内，保证大台面不同加工位置的铣削深度一致性。

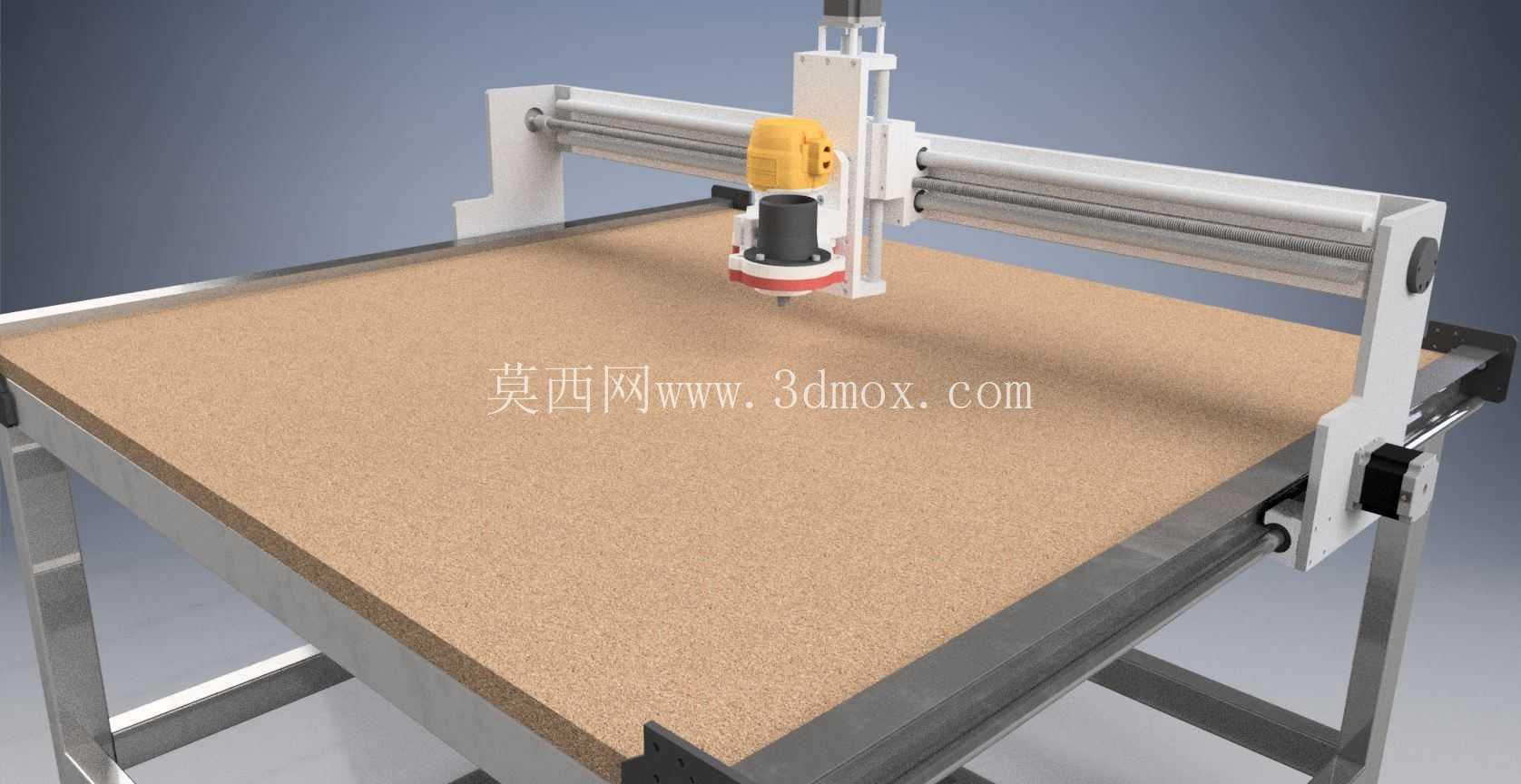

　　Z轴单元采用垂直滑板结构，主轴电机固定在滑板安装座上，沿Z向直线导轨上下进给，行程覆盖常规板材加工的抬刀、下刀深度需求，主轴可以根据加工场景更换：木工、亚克力加工选用高转速风冷主轴，配合除尘罩直接对接工坊吸尘系统，切屑随时被吸走，不会在台面积累影响走刀；加工软铝、胶合板等需要冷却的工况时，可以更换水冷主轴，加装微量润滑喷嘴，刀具寿命和加工端面质量都能得到保障。设备的实际用途覆盖非常多场景：广告行业可以用来雕刻切割亚克力字、PVC发泡板、雪弗板，整幅1.2米以上的标识牌一次加工成型；木工爱好者可以用来做家具板材开料、浮雕雕刻、榫槽铣削，不用再依赖手持修边机做重复定位；教学与创客场景里，这套设备可以作为数控运动控制、机械装调的实训载体，学生可以完整完成机架装配、导轨平行度校准、驱动参数调试、加工路径验证的全流程；小型非标加工门店还可以用它来加工治具板材、绝缘件、泡沫模型，替代外包加工，缩短打样周期。

　　安装边界方面，整机外轮廓在长宽方向略大于1500mm加工幅面，两侧预留驱动电机、行程开关的安装空间，总占地约2米见方，高度方向包含Z轴最高抬升位置与机架总高，常规车间2.5米净空即可满足安装，设备四周预留不小于600mm的操作维护通道，方便操作人员上下板材、检修导轨滑块、清理切屑。设计过程中所有运动轴的两端都设置了硬限位挡块与光电回零开关，控制系统上电后自动完成各轴回零，建立加工坐标系，避免超程碰撞；机架底部的可调脚杯可以单独调整高度，补偿地面不平整，装配时先校准下层机架水平，再安装工作台面、逐点打表校准台面平面度，之后铺装导轨、调整两Y轴导轨的平行度与等高，最后吊装横梁、穿装传动部件，整套装配流程不需要大型起重设备，两到三名装配人员即可完成搭建。针对长期使用的刚性维持，焊接机架在加工前做去应力处理，避免使用过程中焊接应力释放导致框架变形，导轨安装面经过铣削加工，保证导轨贴装后直线度，从基础结构上保障整机长期运行的精度稳定性。
