长料输送配套卧式金属带锯切割设备

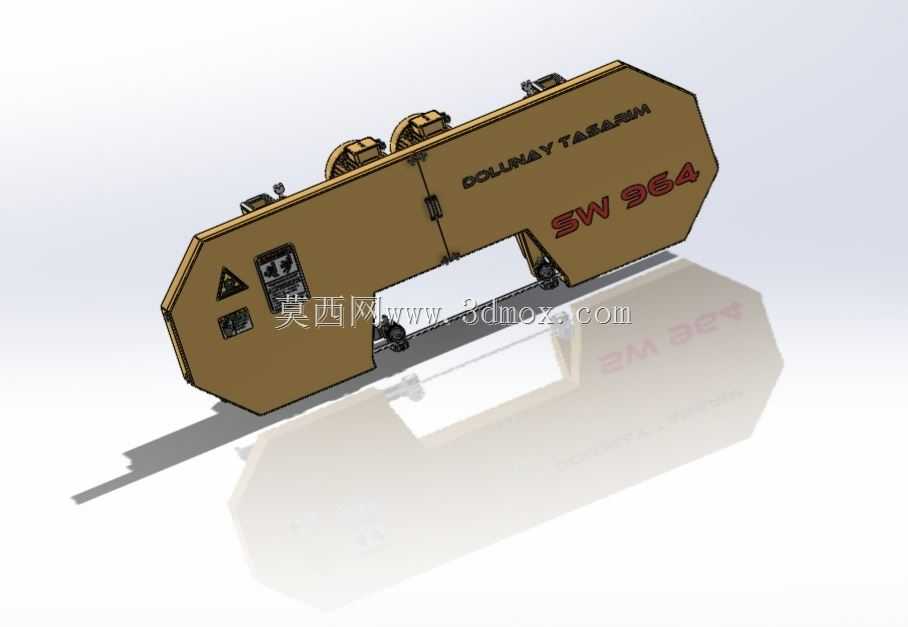

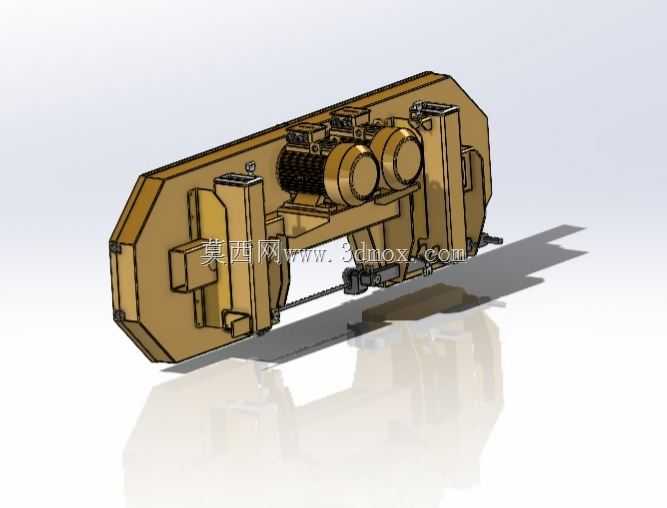

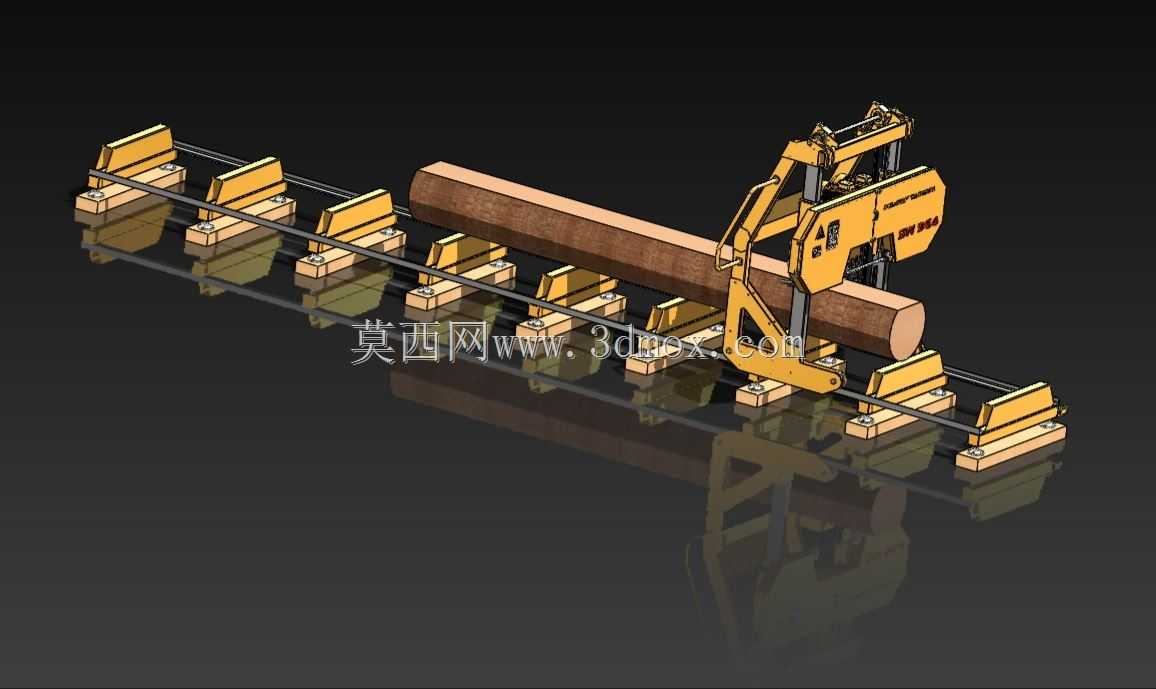

　　在钢结构预制、管件加工、重型机械零部件下料的生产场景里，长尺寸金属型材、圆管、棒材的定尺截断是首道核心工序，这类工序往往面临工件自重较大、人工转运对齐难度高、锯切端面垂直度难保证、批量下料效率不足的实际问题，这套带锯切设备搭配的长料输送辊道结构，正是针对这类痛点做的针对性结构设计。整套设备的锯切主机采用卧式布局，锯架沿垂直于工件轴线的方向做进给运动，相比立式带锯结构，卧式布局的锯切受力方向与工件重力方向适配性更好，大直径工件装夹时不需要额外做高位吊装对位，工件直接落在输送辊道上即可推送至锯切工位，能大幅降低重型工件的上下料辅助工时。从结构设计逻辑来看，锯架部分采用了单立柱摆臂式的支撑结构，锯带的张紧机构、导向臂、

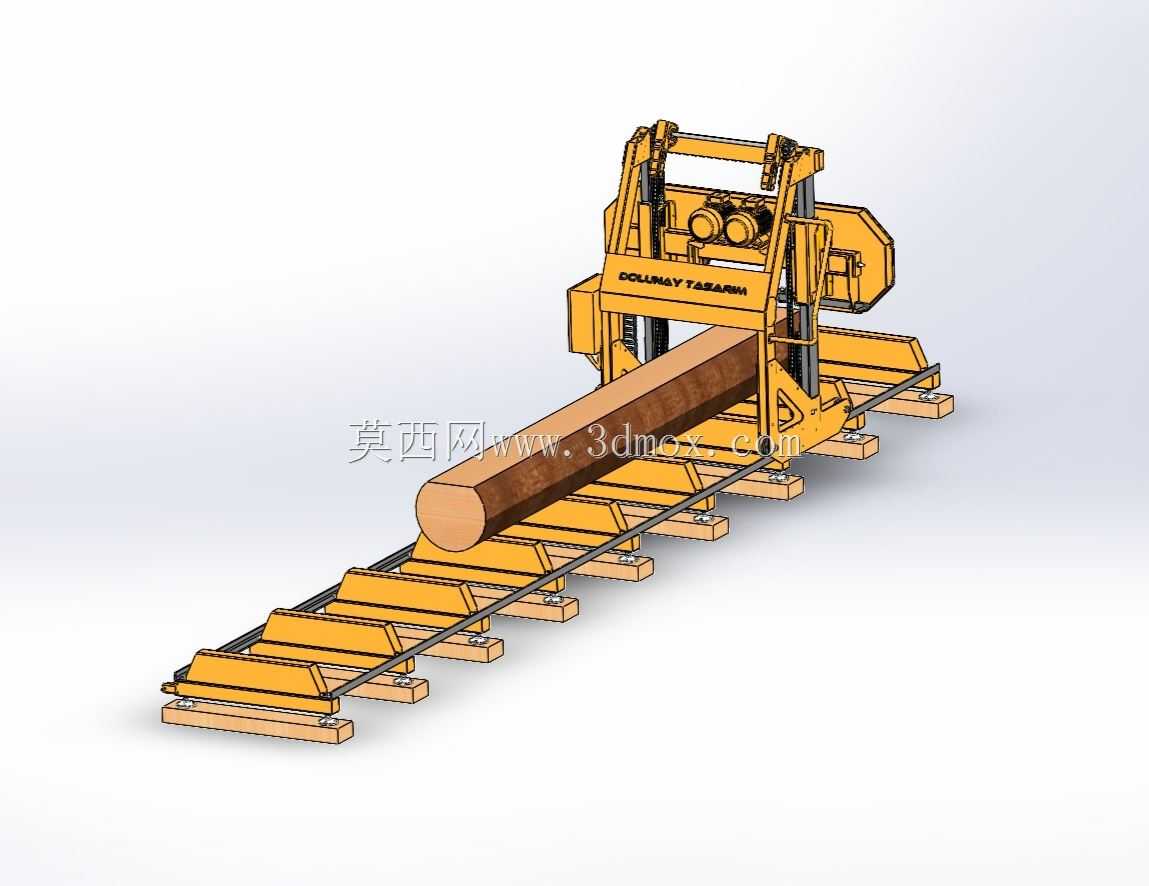

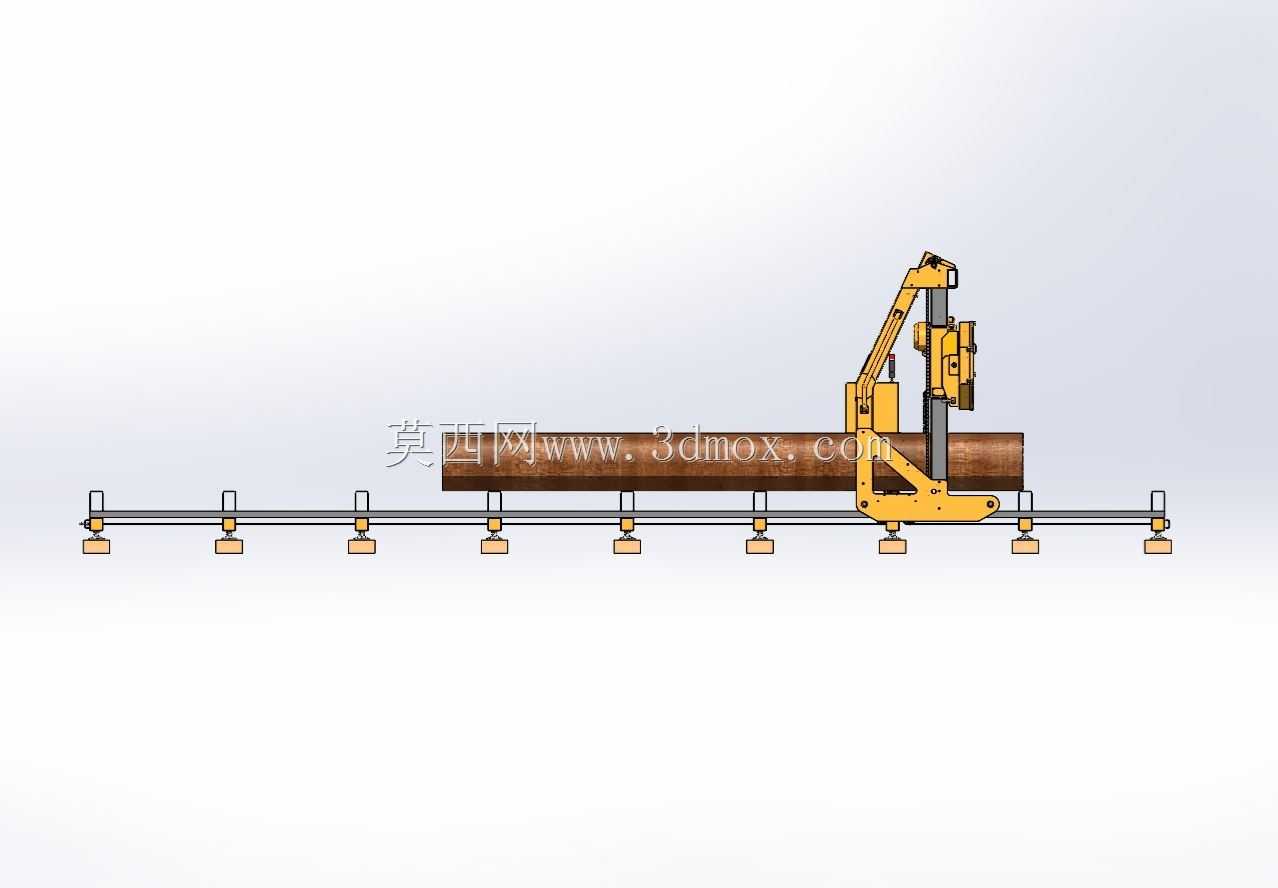

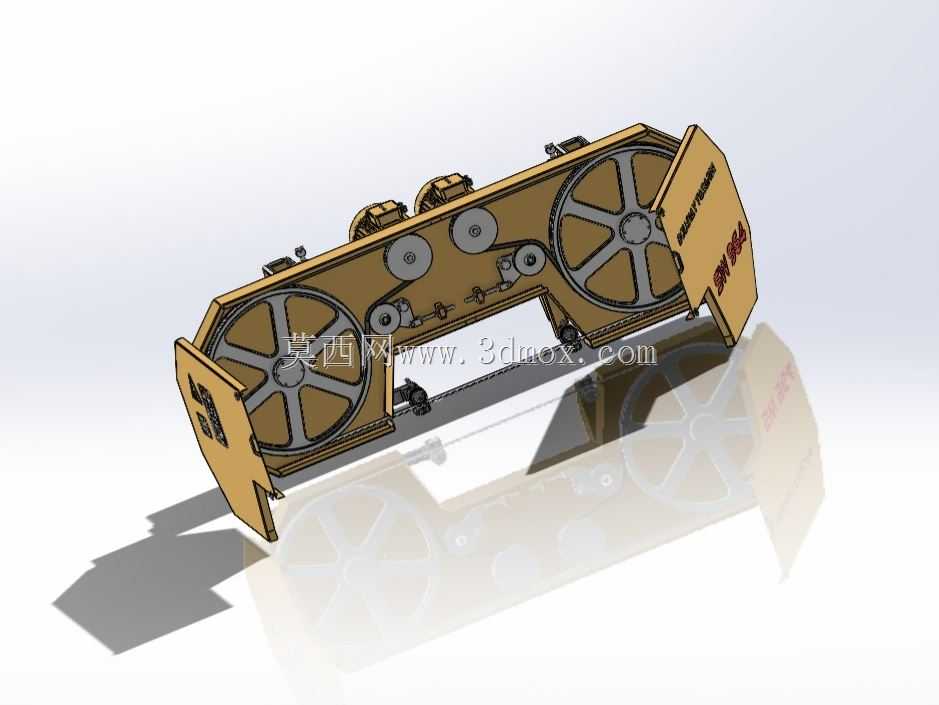

　　驱动轮组全部集成在摆臂结构上，导向臂可以根据待切工件的直径调整间距，尽可能缩短锯带自由段的悬空长度，减少锯切过程中锯带的挠曲变形，保证锯切断面的平面度，避免后续坡口加工、焊接装配时出现端面贴合不严的问题。锯切位置配套的工件夹紧机构采用双侧同步夹紧的结构，夹紧块的接触面做了防滑齿形处理，针对圆管、圆棒、方钢等不同截面的工件都能提供足够的夹持力，避免锯切过程中工件窜动导致打齿、锯带断裂的故障。配套的长料输送辊道采用等间距布置的无动力托辊，托辊的安装高度与锯切工作台的支撑面保持齐平，每个托辊的侧边都设置了可调式侧定位挡块，推送长料时可以根据工件的截面尺寸调整挡块位置，保证工件轴线与锯带进给方向保持垂直，不需要每次送料都反复拉尺校准垂直度。

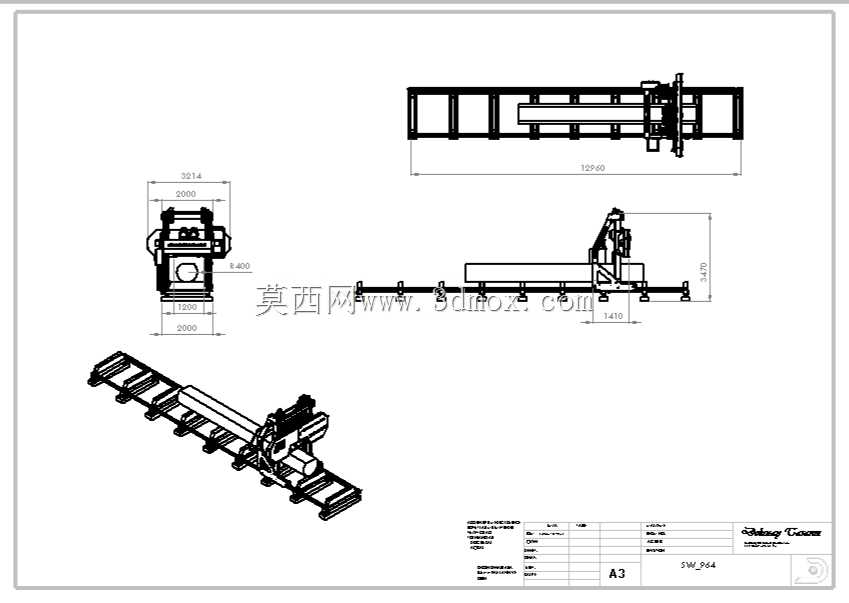

　　辊道的总长度预留了足够的长料支撑空间，单根6米甚至9米长度的型材整根上料时，不需要额外搭配临时支撑支架，就能避免工件因自重产生下弯变形，影响定尺精度。设备的安装边界需要结合车间的下料区域规划做预留，主机部分的占地宽度需要覆盖锯架摆臂的最大进给行程，输送辊道的延伸方向需要预留至少1.5倍的最长待切工件长度的操作空间，设备基础需要做水平硬化处理，保证辊道面与主机工作台的水平度误差控制在每米0.1毫米以内，避免长料推送时出现卡滞、跑偏的问题。从功能适配性来看，这套设备可以覆盖碳钢、不锈钢、有色金属等多种材质的棒材、管材、型材的锯切加工，锯带的线速度可以根据材质特性做对应调整，锯切进给采用液压阻尼控制，能根据锯切负载自动调整进给速度，

　　避免硬材质快进给导致的锯带过早磨损。在实际生产排布中，这类设备往往布置在原材料库区与机加工工位的衔接区域，原材料卸货后直接通过行吊装至输送辊道上，完成定尺锯切后直接转运至后续的车削、焊接、冲压工位，能大幅减少车间内部的物料转运距离，提升整线下料的流转效率。结构设计过程中，针对锯切过程产生的金属切屑，主机底部预留了切屑收集的腔体空间，可以配套切削液喷淋系统，在锯切过程中对锯带做冷却润滑，同时将切屑冲刷至收集腔，避免切屑堆积在锯轮、导向块位置加剧运动部件的磨损。锯带的防护结构采用半封闭的护罩设计，仅保留锯切工作段的暴露区域，既可以避免锯带断裂时甩出造成安全隐患，也能减少切削液的飞溅，改善下料工位的作业环境。整套设备的结构没有冗余的复杂传动部件，日常维护只需要定期检查锯带张紧度、导向块的磨损量、夹紧机构的同步性，以及托辊的转动灵活性，相比多轴联动的数控锯切设备，这套结构的维护门槛更低，适合中小批量加工、多规格型材下料的生产场景使用。
