立式多功能砂带研磨设备结构设计

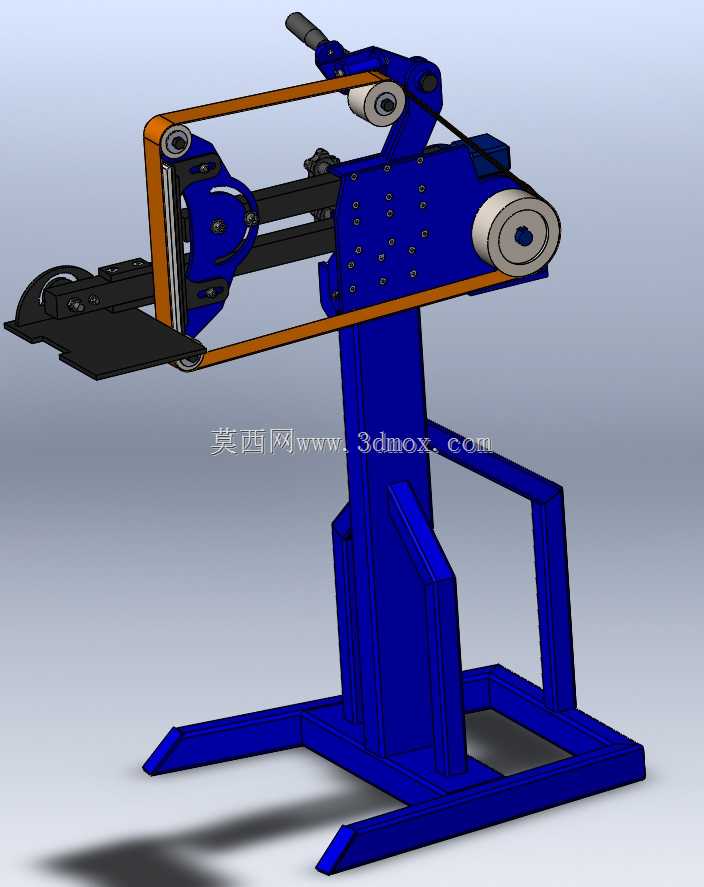

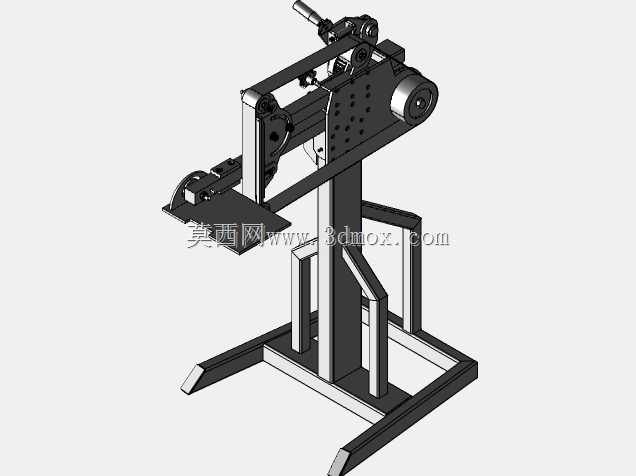

　　这款立式砂带研磨设备的结构设计，首先要适配多场景的机加工后处理需求，不管是五金件冲压后的飞边去除、焊接构件的焊道打磨、铸件的表面氧化层清理，还是小型零件的精细抛光，都能通过调整接触轮的位置和砂带张紧度来匹配作业要求。从结构布局来看，设备采用立式方管焊接机架作为承载主体，底部设计了前后延伸的H型支撑脚，安装时不需要额外做地基固定，只要放置在平整的硬化车间地面，通过底部预留的膨胀螺栓孔锁固即可，整体占地宽度约800mm，纵深约700mm，整机高度约1200mm，作业操作面的高度刚好适配成年操作人员站立作业的舒适区间，不需要额外配置垫高工作台，也不会因为设备过高导致上部维护时需要攀爬梯具。

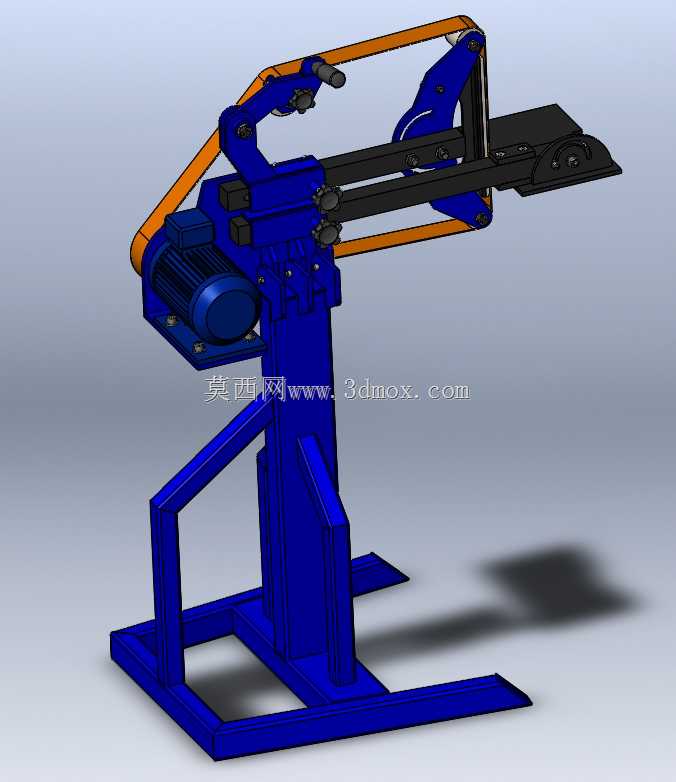

　　驱动单元直接集成在机架左侧的安装位上，电机输出轴通过带轮直接驱动主动接触轮，省去了复杂的中间传动结构，既减少了传动损耗，也降低了后期维护的备件数量，传动部位的护罩完全覆盖旋转部件，避免作业时碎屑卷入或者操作人员误触。上部的摇臂结构采用铰接式设计，可以围绕立柱的铰接点在一定角度范围内调整，配合可快速锁止的张紧机构，更换不同粒度的砂带时不需要额外工具，扳动张紧手柄就能松开砂带，更换完成后扳回手柄即可自动保持合适的张紧力，避免砂带运转时打滑或者跑偏。摇臂前端的接触轮采用橡胶包覆材质，既有足够的支撑硬度保证磨削效率，又能通过橡胶的微量形变适配曲面工件的打磨需求，当需要打磨平面工件时，可以利用上部的水平支撑板作为靠面，手持工件贴靠砂带完成平面磨削，需要打磨管件或者异形件时，可以拆下支撑板，利用接触轮的圆弧面完成轮廓打磨。

　　设备的砂带走线结构经过反复优化，三个导向轮的位置经过同轴度校验，保证砂带高速运转时不会出现跑偏掉带的问题，导向轮内部采用密封轴承，不需要日常频繁加注润滑脂，适合多粉尘的打磨车间环境使用。机架的立柱内部设计了加强筋结构，即使长时间承受大磨削量的侧向压力，也不会出现立柱变形或者晃动的问题，保证磨削时的接触压力稳定，打磨后的工件表面一致性更好。从实际使用的角度出发，这款设备不需要配套复杂的除尘系统也能使用，当然如果车间有集中除尘管路，也可以在砂带作业区域的后侧预留接口加装吸尘罩，直接对接车间除尘管网就能减少打磨粉尘的扩散。

　　设计过程中特意规避了很多小型砂带机的常见问题，比如很多同类设备张紧机构容易松动导致砂带打滑，这款设备的张紧手柄采用偏心锁止结构，锁止后有机械自锁特性，即使长时间承受砂带的拉力也不会松脱；还有很多设备的机架过轻，大压力磨削时容易翘动，这款设备的机架整体重量足够，加上底部支撑脚的跨距设计，正常磨削压力下设备完全不会移位。另外，设备的电机安装位设计了可调整的腰型孔，后期如果传动带出现松弛，不需要拆解其他部件，只要松开电机安装螺栓调整电机位置就能张紧传动带，维护操作非常简便。针对不同的加工需求，用户还可以自行更换不同硬度的接触轮，比如需要硬接触大余量磨削时更换钢质接触轮，需要精细抛光时更换软质橡胶接触轮，设备的安装接口都是通用尺寸，不需要额外改造就能适配。

　　从安装边界来看，设备后侧需要预留至少150mm的散热空间，保证电机运转时的空气流通，左右两侧不需要预留额外空间，操作侧只需要留出操作人员站立的600mm空间即可，非常适合小型机加工车间、五金维修车间、钣金加工工位的配套使用，既可以作为独立工序的打磨设备，也可以配套在冲压、焊接生产线的末端作为后处理工位使用。设备的所有钢结构件都做了喷塑处理，表面耐磕碰、耐腐蚀，打磨产生的碎屑落在设备表面也很容易清理，不会因为锈蚀影响设备的外观和结构强度。
