小型三辊金属板材卷制钣金滚筒设备

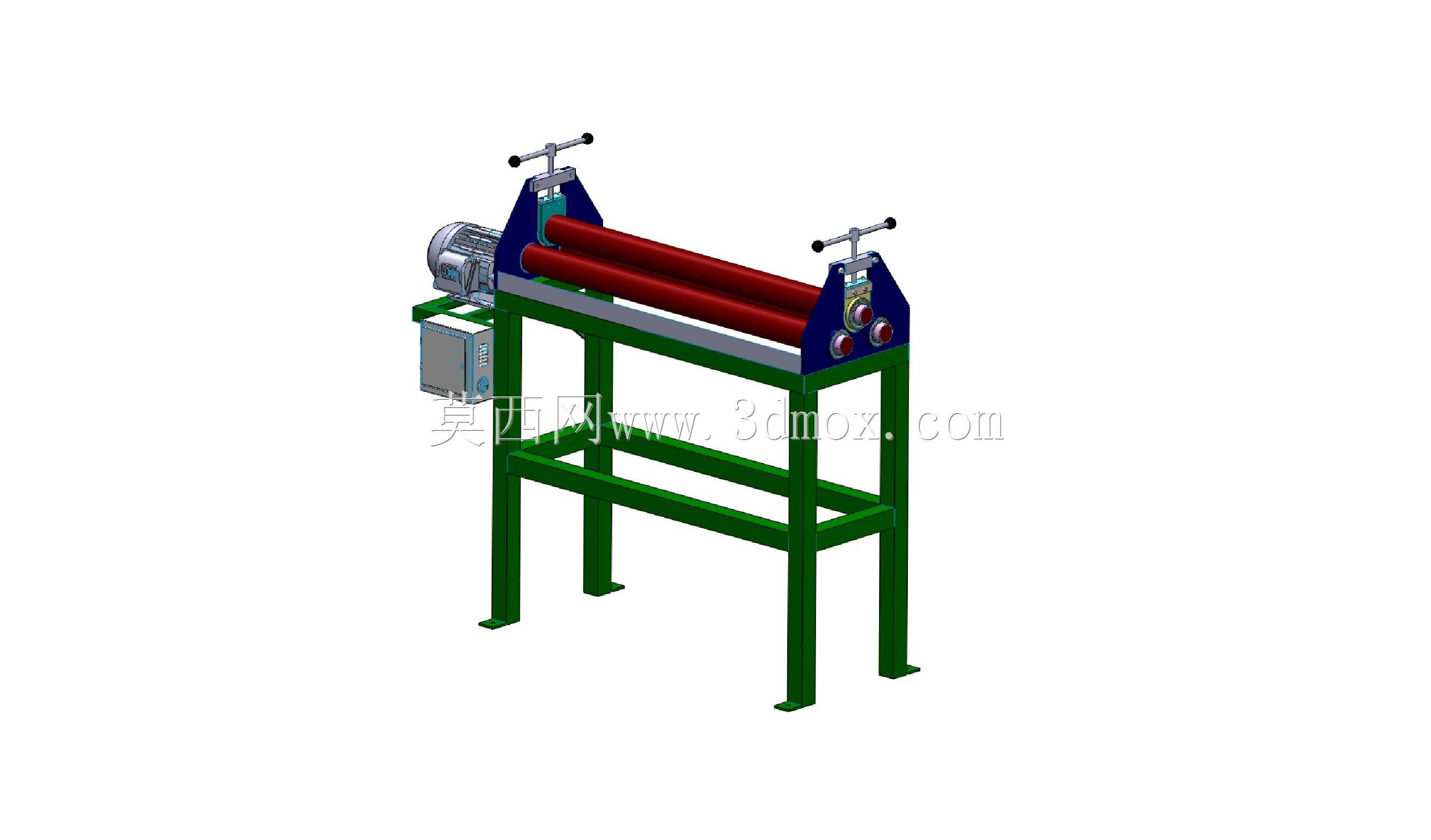

　　这款三辊式钣金卷制设备，主要面向小型钣金加工场景设计，可处理厚度3/16英寸以内的普通碳钢板、镀锌板及薄铝板的卷圆、弧面弯折作业，常见于五金制品厂的小型筒体加工、通风管道配件预制、小型五金容器成型工位，也适配维修车间的单件小批量钣金弯制作业，相比大型卷板设备占地更小，操作门槛更低，无需复杂的参数调试即可完成常规弧度的板材卷制。设备主体采用框架式方管焊接机架，四根竖直方管支腿搭配上下两层横向方管拉筋，形成稳定的承力结构，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在水泥地面或钢制工作平台上，整体安装占地长度约1200mm、宽度约600mm，操作侧预留不小于800mm的操作空间即可满足上下料、调节操作的需求，无需额外的地基处理，

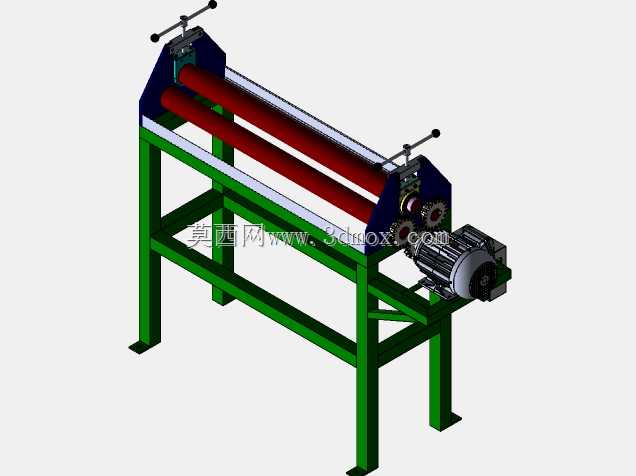

　　适合车间零散工位布置。三根工作辊采用平行布置结构，两根下辊为固定承托辊，表面包覆耐磨橡胶层，既可以增加与板材的摩擦力避免送料打滑，也能防止金属辊面硬接触划伤板材表面，适配表面要求较高的装饰类钣金件加工；上辊为可调压辊，两端通过手轮调节丝杠结构控制下压量，手轮旁设置有刻度标识，可根据板材厚度、所需卷制弧度精准控制下压行程，两端调节机构设置同步联锁结构，避免单侧下压量偏差导致辊轴倾斜，造成卷制工件出现锥度误差。驱动部分采用侧装式减速电机直连下辊的传动结构，电机输出端搭配齿轮减速箱，将转速降至适合板材送进的10-15r/min区间，传动链路采用全封闭齿轮传动，相比皮带传动传动效率更高，负载下无打滑丢转问题，电机旁集成安装有控制电箱，

　　设置正转、反转、停止三个实体按钮，操作时可通过正反转控制实现板材的往复辊压，逐步调整弧度直至达到成型要求，无需复杂的数控编程，普通钣金操作工经过简单培训即可上手操作。设备两端的辊轴支座采用铸铁材质加工，具备足够的刚性承受辊压过程中的径向力，长期使用不易出现形变，上辊的一端设置有可快速拆卸的端盖结构，卷制完成的封闭筒体可直接从该端抽出，无需额外拆卸其他结构，大幅提升小批量工件的加工效率。设计过程中重点考虑了小型加工场景的实用性，没有冗余的附加功能，所有结构均围绕稳定辊压、便捷操作展开：机架的方管规格选型经过受力校核，满负载辊压最大厚度板材时，机架的形变量控制在0.1mm以内，不会因机架形变影响卷制精度；辊轴的材质选用45号钢调质处理，

　　表面硬度达到HB220-250，长期辊压板材不会出现表面凹陷、磨损不均的问题；手轮调节的丝杠采用梯形螺纹，具备自锁特性，调节到指定下压量后不会因辊压反力自行回退，保证卷制过程中参数稳定。在实际使用场景中，该设备可完成直径100mm以上的筒体卷制，也可完成大弧度弧形板的弯折作业，加工时仅需先将板材边缘通过预压调整好起始弧度，再通过多次往复辊压逐步调整下压量，即可获得均匀一致的弧面，相比手工敲制的成型方式，加工效率提升5倍以上，且成型后的工件弧度均匀，表面无锤击痕迹，后续焊接、打磨的工作量大幅降低。设备的电气部分采用常规380V三相工业供电，接线简单，电箱内设置有过载保护模块，当辊压负载超过电机额定功率时会自动断电，避免电机烧毁，日常维护仅需定期给辊轴轴承、调节丝杠加注润滑脂，检查传动齿轮的磨损情况即可，维护成本极低，适合小型加工企业、个体维修作坊作为常规钣金加工设备配置。
