带弹簧缓冲结构数控拖刀切割组件

　　这款带弹簧缓冲的拖刀组件，主要适配台式数控切割设备的作业场景，常见于广告材料加工、柔性板材裁切、薄型非金属材料下料工序，在广告字切割、不干胶模切、薄PVC片材裁切、卡纸镂空加工等场景中应用广泛，相比传统刚性固定的裁切刀具，能更好适配工作台面的平面度误差，避免因台面局部凸起、板材厚度不均导致的崩刀、切不透、划穿工作台垫层等问题。

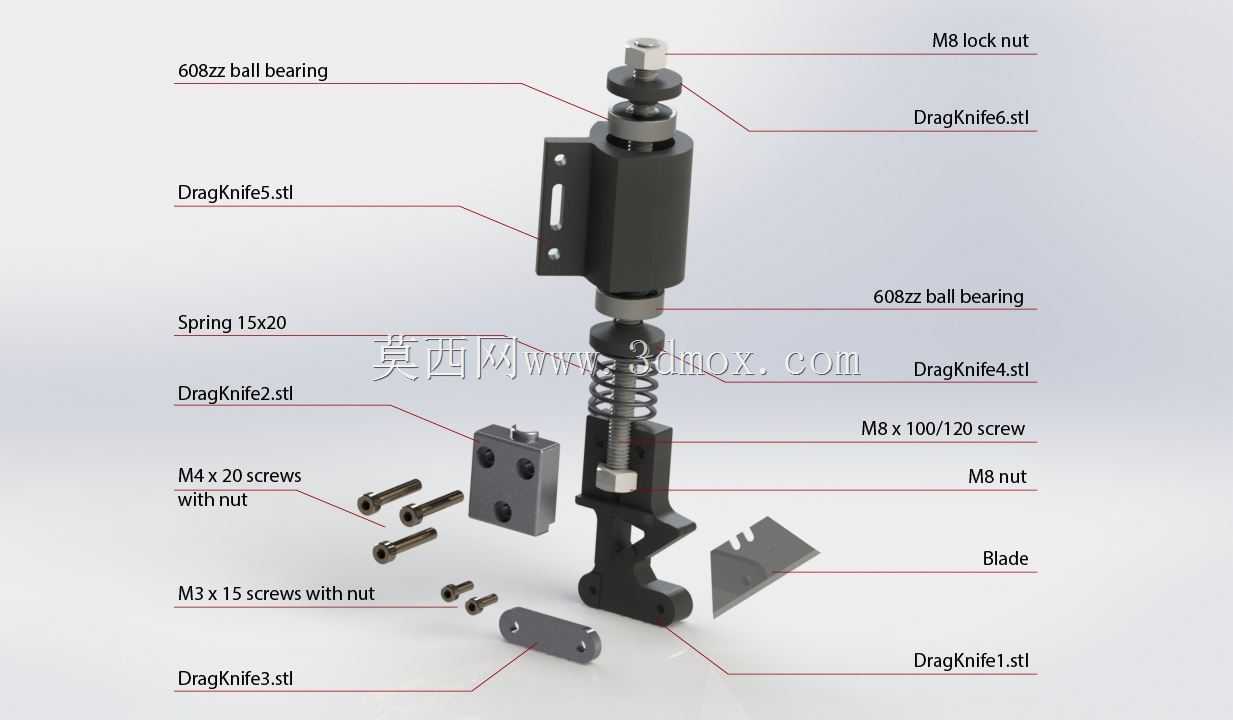

　　从功能特性来看，组件核心的浮动缓冲结构采用圆柱螺旋压缩弹簧作为弹性元件，搭配两组深沟球轴承作为导向支撑，保证刀杆在轴向浮动过程中无径向窜动，切割过程中刀刃始终以恒定压力贴合被加工材料表面，不会因台面高度差出现压力突变。刀头部分采用快拆式刀片夹持结构，梯形标准刀片可直接替换，无需额外打磨刃口，日常维护更换成本极低。锁紧结构采用标准六角螺母配合防松垫片，设备运行过程中不会因高频振动出现紧固件松脱的问题。

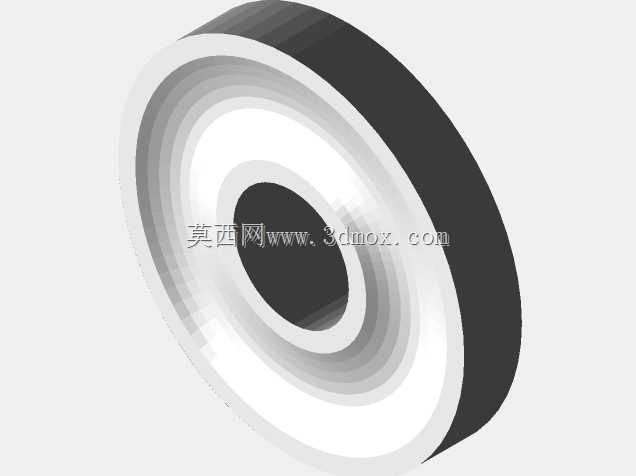

　　设计过程中优先考虑了现有CA6140类机床加装改造的适配性，安装底座采用标准孔距设计，可直接固定在机床原刀架安装位，无需额外改造安装基面。导向部分的轴承选用常规608zz型号，属于行业通用标准件，采购替换无需定制，降低后期运维成本。弹簧参数经过反复调校，预压行程设置为5mm，最大压缩行程15mm，既可以覆盖常规工作台面0.1-0.3mm的平面度误差，也不会因弹簧刚度过小导致切割过程中刀头上下窜动影响裁切精度。刀杆的轴向间隙控制在0.02mm以内，保证高速移动切割时刀刃不会出现偏摆，切割线条直线度可控制在0.1mm/m以内，满足精细裁切的精度要求。

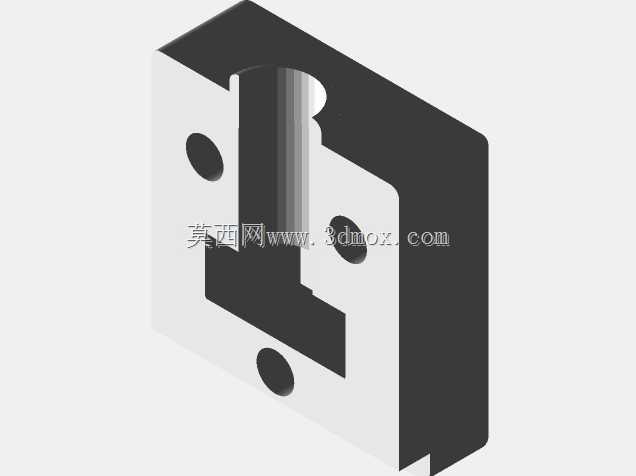

　　安装边界方面，组件整体最大外径32mm，总装配高度128mm，安装底座的两个固定孔中心距为24mm，适配M4规格的安装螺钉，安装时需保证刀杆轴线与工作台面垂直，垂直度误差需控制在0.05mm以内，避免切割过程中出现刀刃侧磨、切边有斜度的问题。刀片伸出长度可通过顶部的锁紧螺母调节，根据被加工材料厚度调整伸出量，一般伸出量比材料厚度大0.2-0.3mm即可，配合弹簧的缓冲行程，既能保证材料完全切透，也不会划伤工作台面的保护垫层。

　　实际使用过程中，这类浮动拖刀相比刚性固定的裁切刀，刀片使用寿命可提升30%以上，因为弹簧缓冲可以吸收切割过程中的冲击载荷，避免刀刃碰到硬质点时直接崩损。同时对于表面存在轻微起伏的板材，比如带背胶的广告卷材、轻微翘曲的薄亚克力板，不需要反复调整刀头高度，一次对刀即可完成整板加工，大幅减少调机辅助时间，提升批量加工的效率。组件的所有零部件均采用模块化设计，各个拆分零件可单独更换，比如导向轴承磨损、弹簧弹力衰减后，不需要更换整个刀头组件，仅替换对应标准件即可恢复精度，对于设备运维人员来说维护难度极低，不需要专业的装配工装即可完成拆装更换。
