桥式起重机起升小车结构设计方案

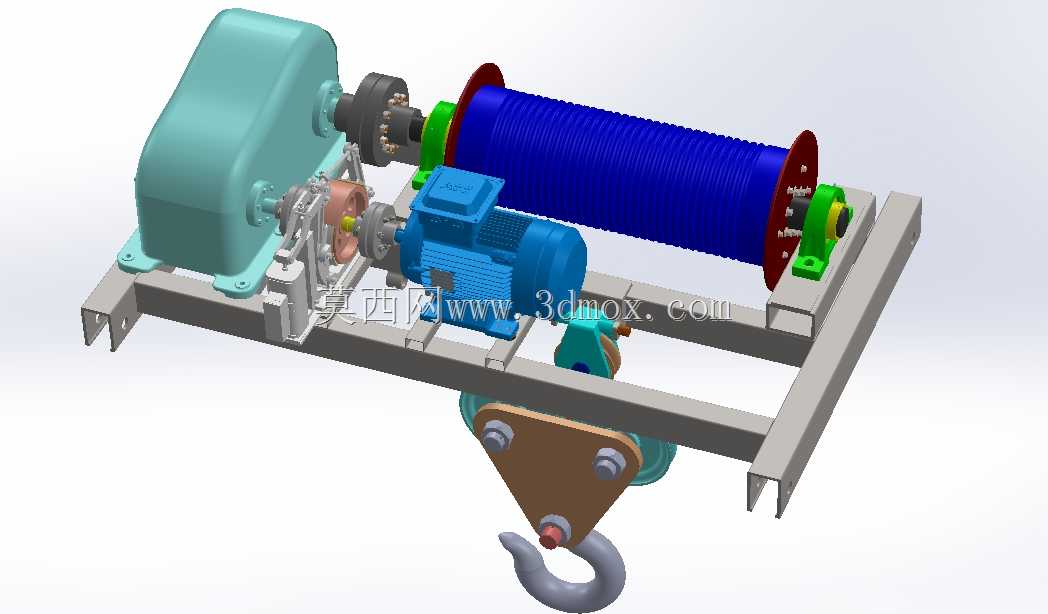

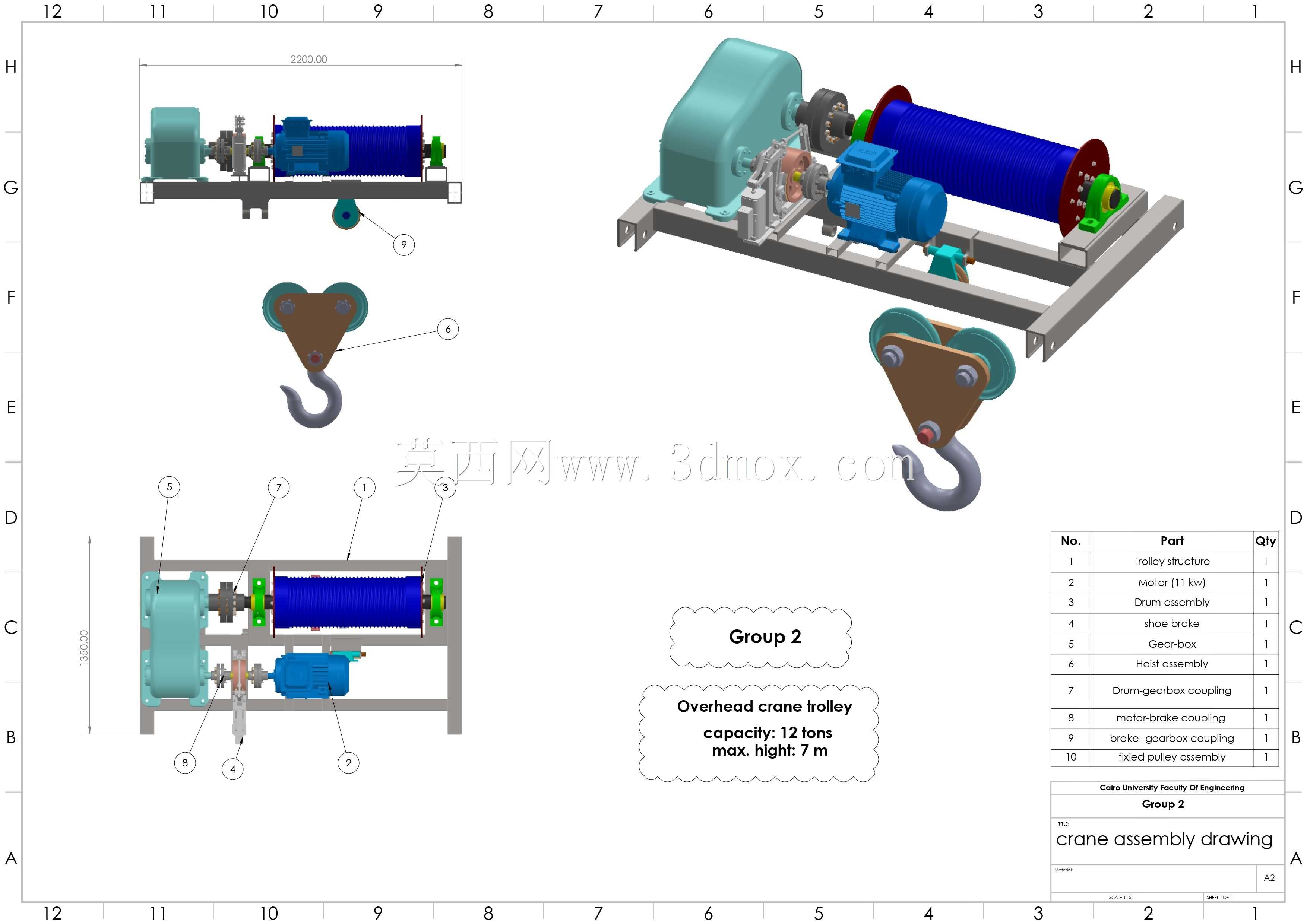

　　桥式起重机作为车间内部物料转运的核心重载设备，其起升小车的结构合理性直接决定整机作业效率与运行安全性，这套三维结构完整还原了中小吨位桥机起升小车的全部核心组成，可直接用于结构校核、装配干涉验证与后续优化迭代。从实际应用场景来看，这类起升小车主要搭载在桥式起重机主梁轨道上，覆盖机械加工车间、成品件仓储库区、冶金辅助工段、装配生产线等固定跨距内的重物垂直起升与横向移位作业，适配的作业载荷覆盖常规5吨到20吨区间的通用起吊需求，能够完成工件上下机床转运、重型部件装配对位、仓储货物堆垛移位等常规作业动作。整套小车的核心功能围绕重物的平稳起升、可靠制动、精准对位展开，结构布局上采用了电机-减速器-卷筒的经典传动链排布，

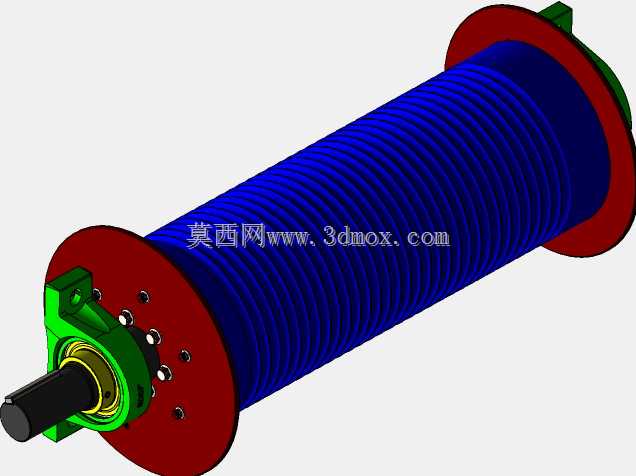

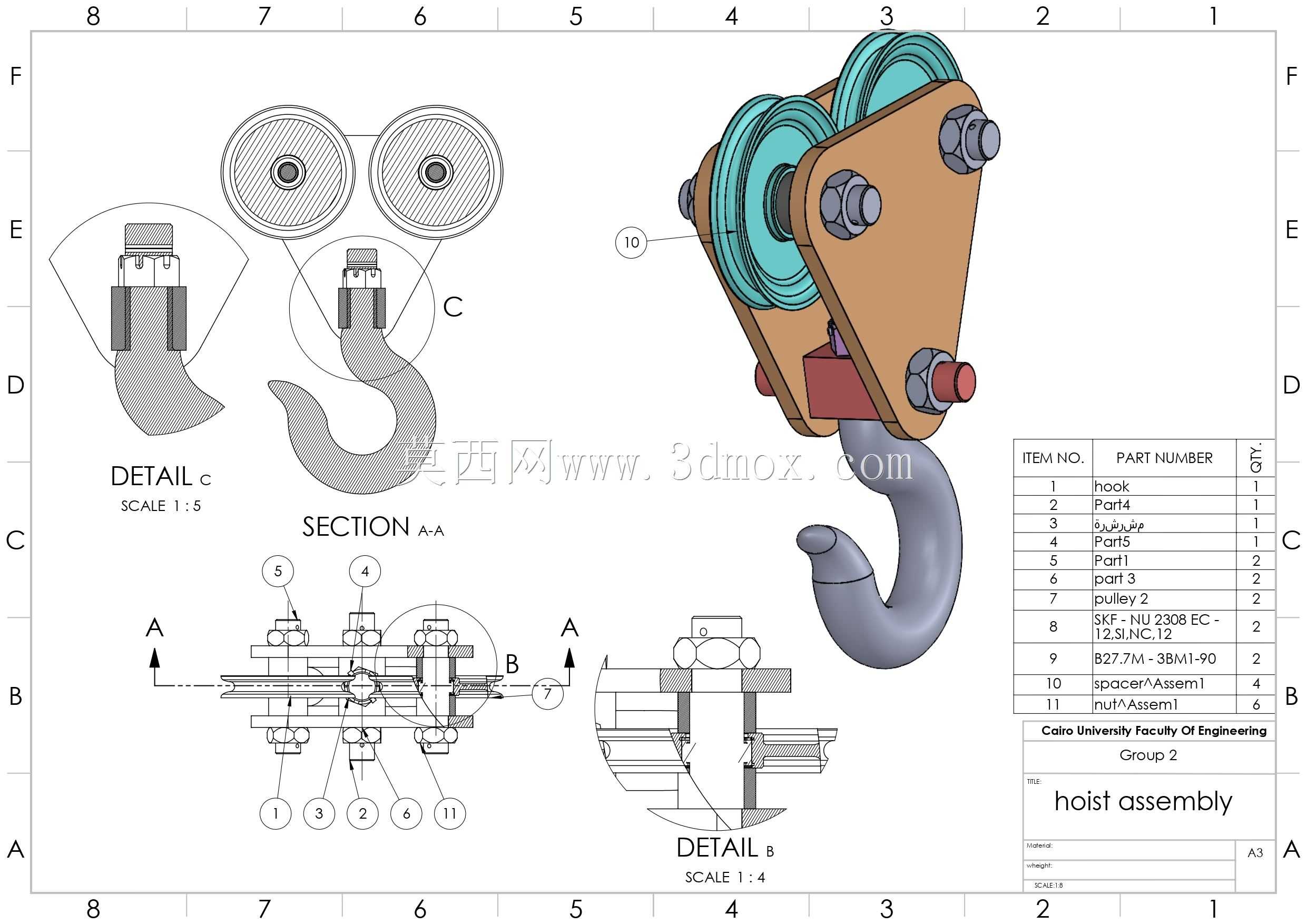

　　驱动电机通过弹性联轴器与硬齿面减速器输入端连接，减速器输出轴直接与卷筒主轴刚性连接，省去了额外的开式齿轮传动环节，既压缩了小车整体的横向占用空间，也减少了传动环节的功率损耗与故障点。卷筒部分采用多层折线绳槽设计，能够保证钢丝绳在卷绕过程中排列整齐，避免出现乱绳、咬绳问题，延长钢丝绳使用寿命，卷筒两端配置了高强度轴承座作为支撑，同时在卷筒侧加装了棘轮止逆结构作为冗余安全防护，防止传动链失效时重物意外下坠。下方的吊钩组采用滑轮倍率匹配设计，根据额定起重量配置对应数量的动滑轮，既可以降低电机所需输出扭矩，也能让起升过程的速度控制更平稳，吊钩横梁处配置了推力轴承，保证吊重状态下吊钩可自由旋转，避免钢丝绳打扭。

　　设计过程中首先考虑的是安装边界的适配性，小车架采用型钢焊接的整体框架结构，所有部件的安装基准面都在同一焊接框架上加工完成，保证各传动部件的同轴度公差控制在合理范围内，避免运行过程中出现偏载、振动问题。小车的轮距与轨距参数严格匹配对应型号桥式起重机的主梁轨道规格，行走轮的轮缘尺寸与轨道侧面预留了合理间隙，既保证小车沿轨道顺畅行走不卡滞，也不会出现脱轨风险。整体外形尺寸充分考虑了主梁上方的净空限制，减速器、电机的布置高度都控制在主梁上盖板的安全净空范围内，避免小车运行到主梁端部时与端梁结构发生干涉。制动器采用常闭式结构，布置在电机输出轴端，断电状态下自动抱闸锁止，配合卷筒端的安全制动结构形成双重制动保护，完全满足起重设备的安全规范要求。

　　钢丝绳的固定端采用楔形绳环结构固定在小车架端部，固定点位置经过受力校核，能够承受额定载荷下的最大拉力，同时预留了钢丝绳调整余量，方便后期维护时调整绳长。整个装配过程中所有连接螺栓都配置了防松垫圈，针对起重作业的持续振动工况做了防松处理，外露的旋转部件都预留了防护罩安装位置，避免运行过程中卷入杂物引发安全事故。从结构细节来看，小车架的受力点都做了加强筋焊接处理，卷筒支座、电机安装座、减速器安装座这些承受交变载荷的位置，都通过增加肋板的方式提升局部刚度，避免长期重载运行后出现结构变形。滑轮组的滑轮采用尼龙衬套设计，能够减少钢丝绳的磨损，同时降低运行过程中的噪音。这套结构在设计时充分考虑了后期维护的便利性，电机、减速器的拆装空间都做了预留，不需要拆卸其他核心部件就可以完成易损件的更换，制动器的调整间隙也预留了操作空间，日常巡检时可以快速检查制动片磨损情况。
