手动剪叉式螺旋升降承载作业平台

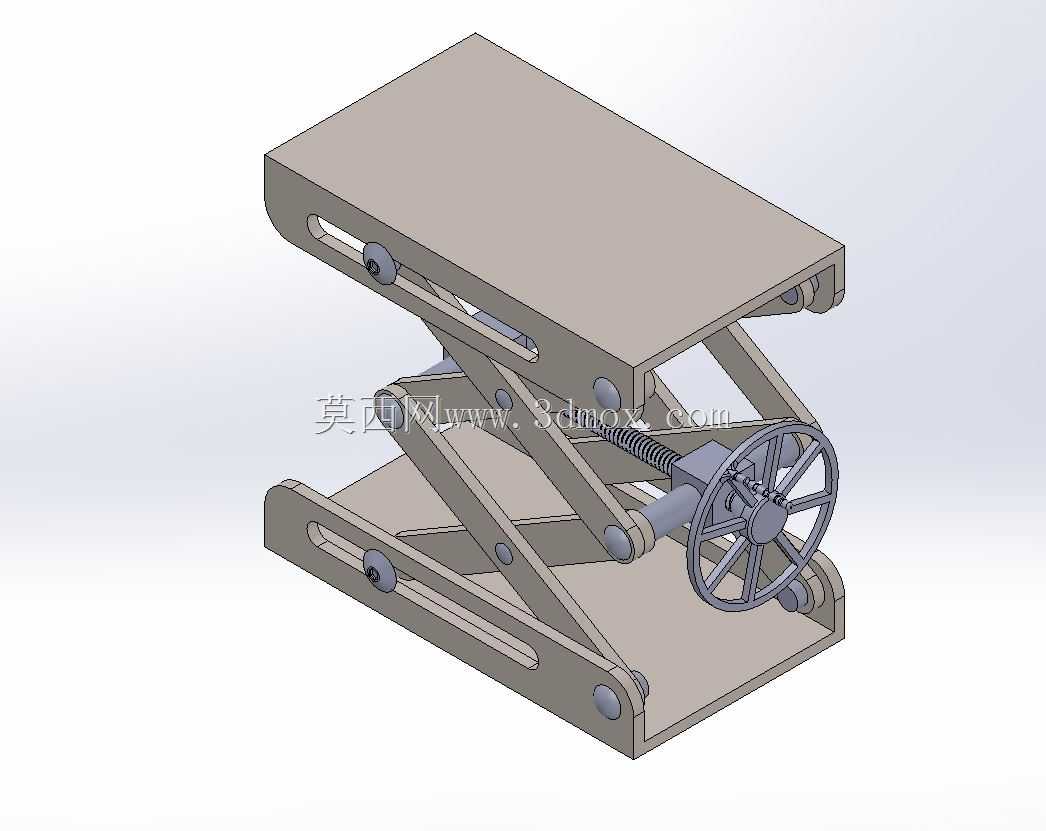

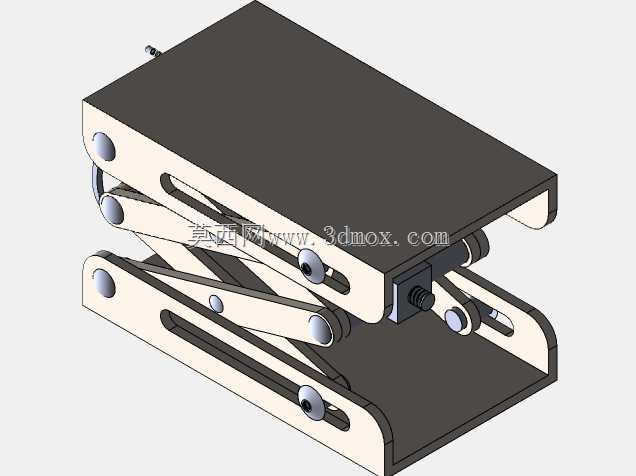

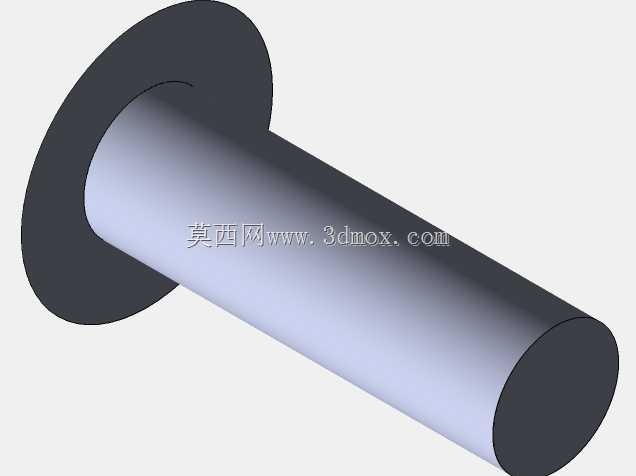

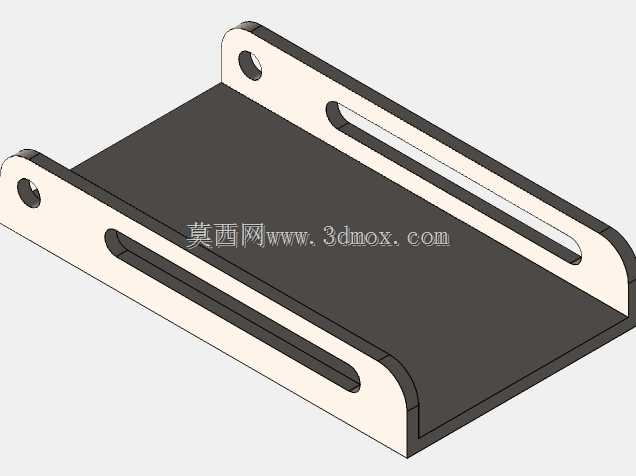

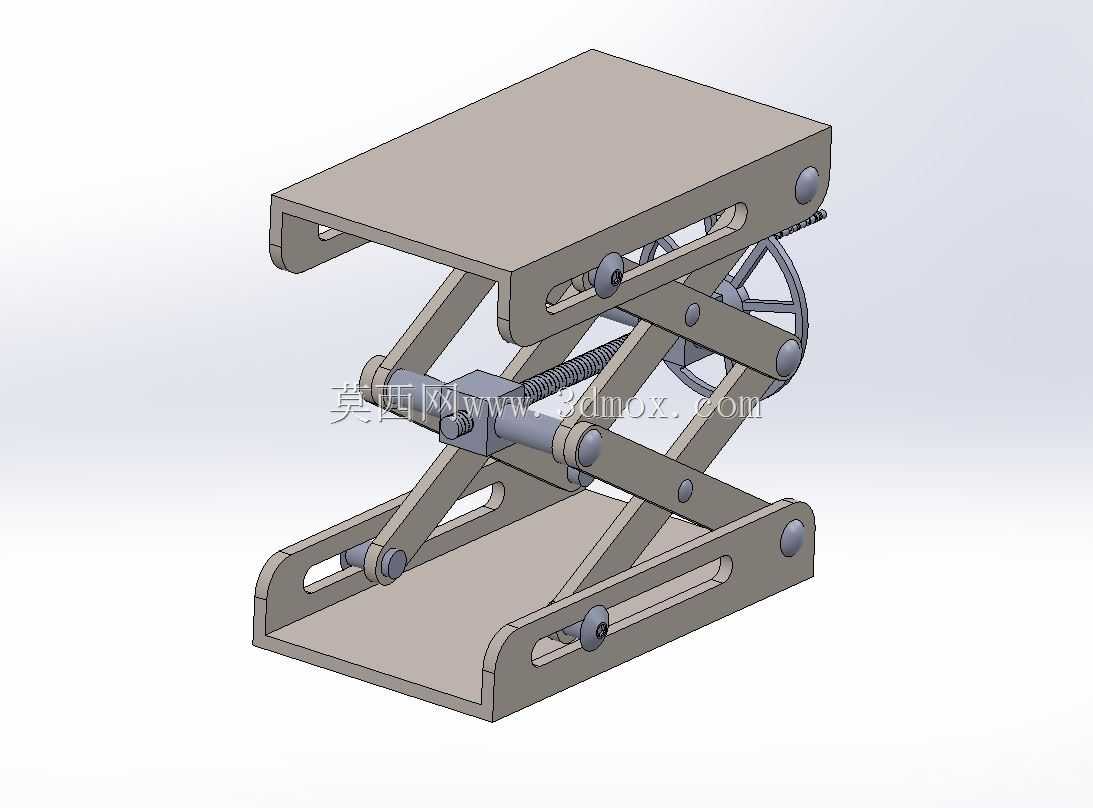

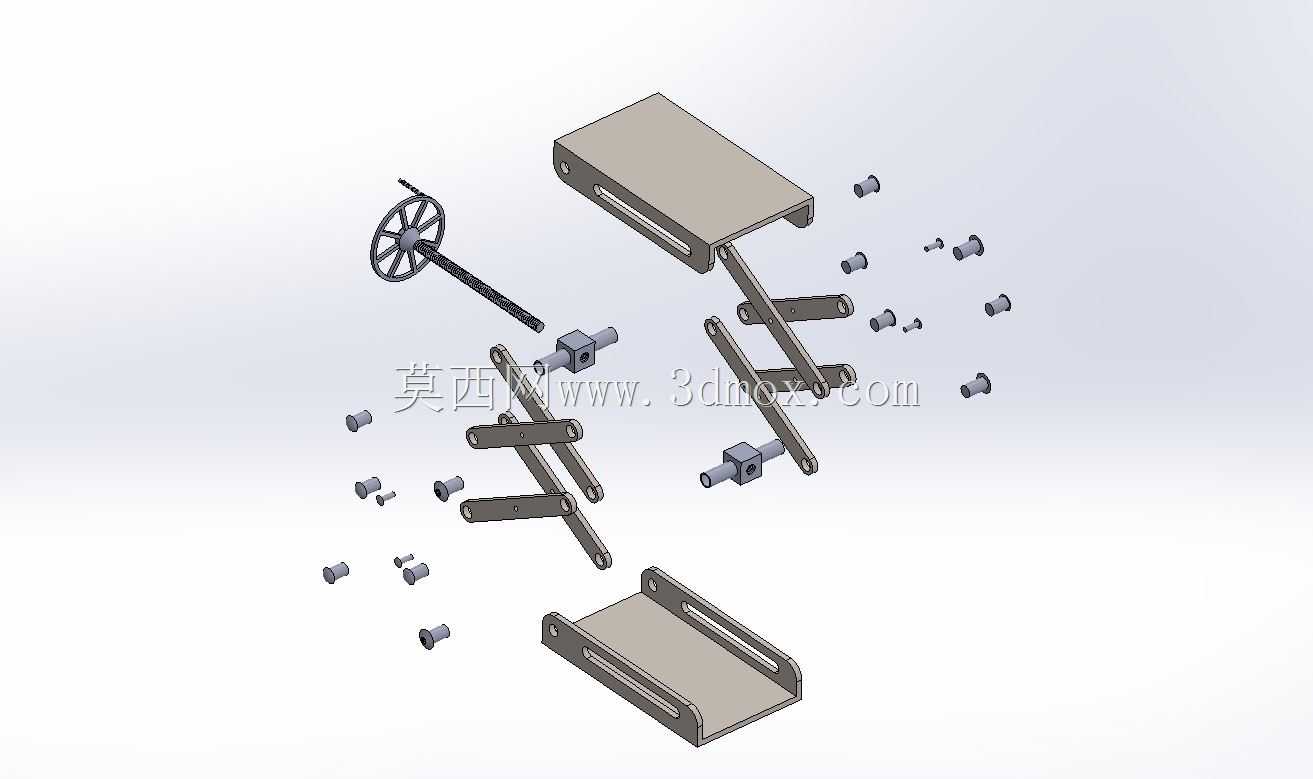

　　这款手动驱动的剪叉式升降承载结构，常被应用在机加工工位的工件高度适配、设备检修时的部件托举、仓储场景里的轻型重物低位转运抬升等场景，区别于大吨位液压升降设备，它的结构更紧凑，不需要外接动力源，在无供电的野外抢修、车间零散工位的高度调整作业里适配性极强。从结构设计逻辑来看，整体采用对称式双组剪叉臂布局，上下两层承载板均采用带长圆形滑槽的钢板加工而成，剪叉臂的一端通过铰接销轴固定在承载板的端部，另一端的销轴嵌在滑槽内，随着驱动机构动作，滑动端销轴沿滑槽平移，带动剪叉臂完成夹角变化，实现平台整体的升降动作，这种对称布局能保证升降过程中上下平台始终保持平行，不会出现偏载侧倾的问题，单组剪叉臂的铰接点都采用同轴销轴连接，

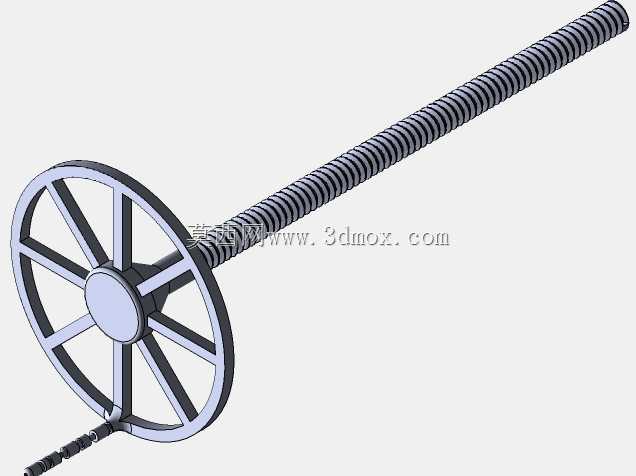

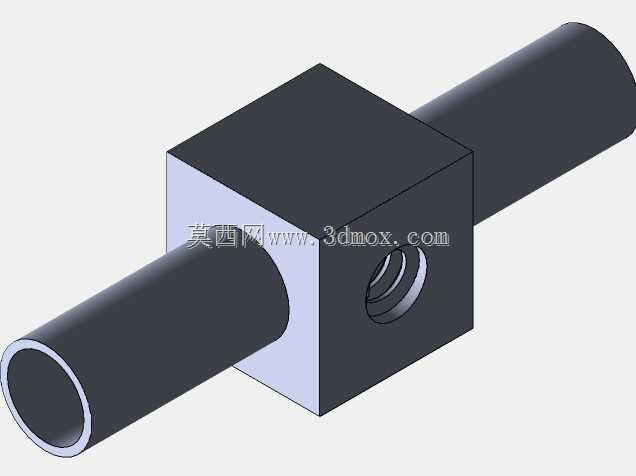

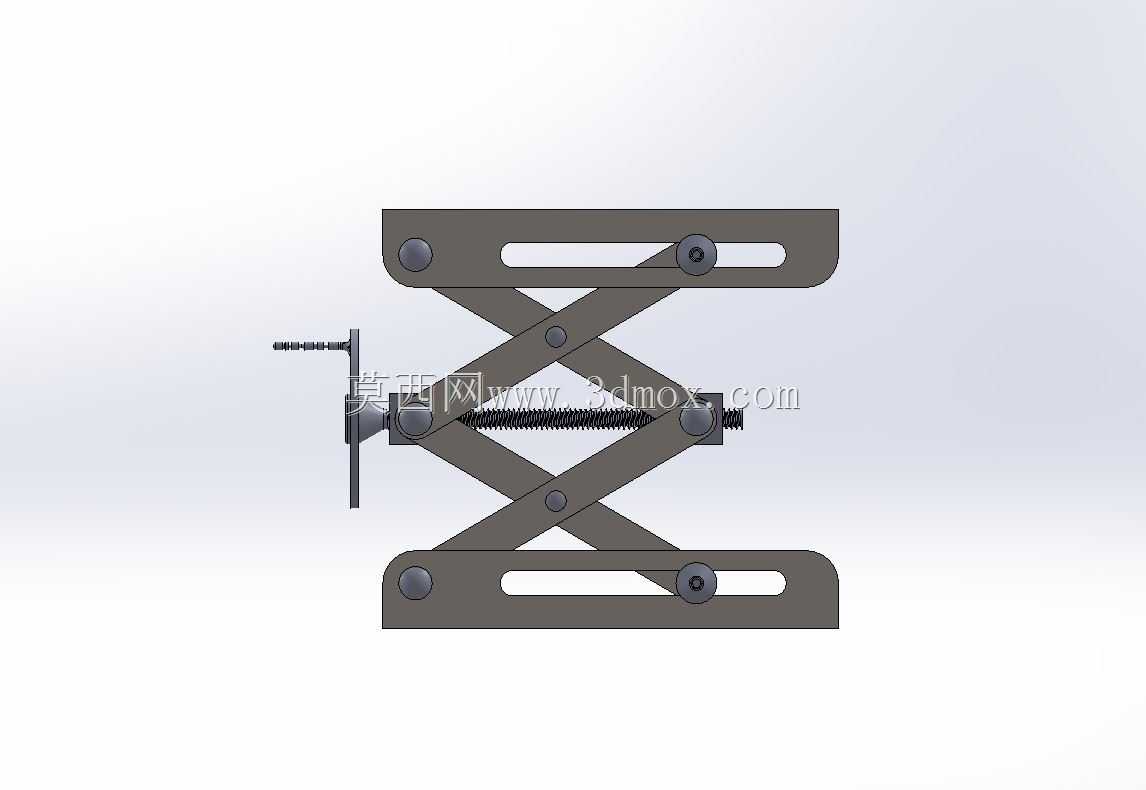

　　销轴两端加装轴用挡圈限位，避免作业过程中销轴窜动脱出。驱动部分采用梯形丝杠配合手轮的结构，丝杠横向布置在两组剪叉臂的中间铰接点位置，手轮安装在丝杠的外伸端，转动手轮时，丝杠带动两个铰接点产生相对位移，进而驱动剪叉臂开合，梯形丝杠具备自锁特性，当停止转动手轮时，平台可以在任意升降高度保持锁止，不会因为承载重物出现自动下滑的情况，不需要额外加装锁止机构，大幅简化了整体结构，也降低了故障概率。从安装边界和尺寸适配角度来说，这类小型升降平台完全收拢时整体高度较低，可以直接推入设备底部、工位台下方等狭窄空间，完全升起时的高度可以覆盖常规工位作业的高度差需求，上下承载板的平面度公差控制在合理范围内，保证承载时重物放置平稳，

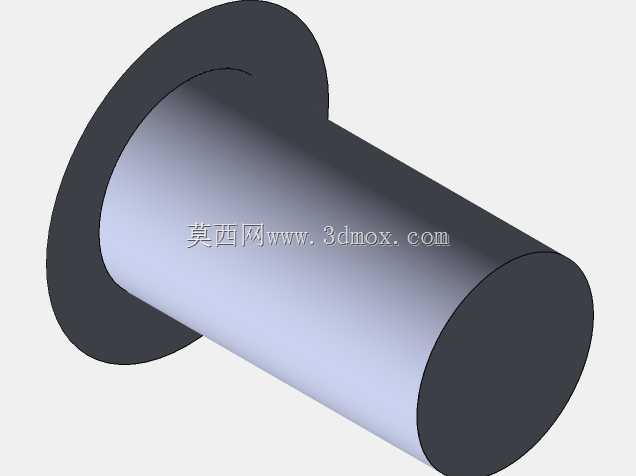

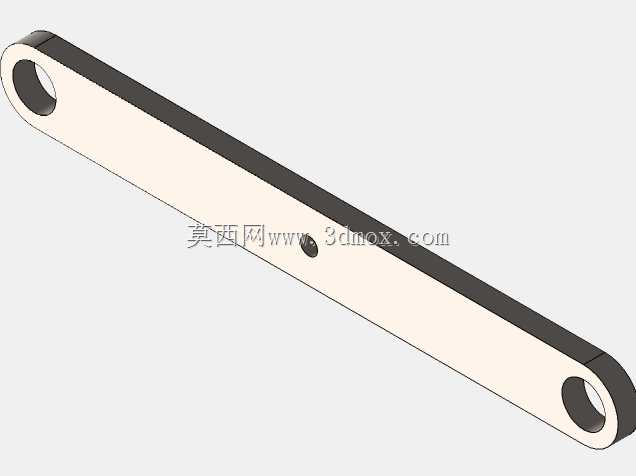

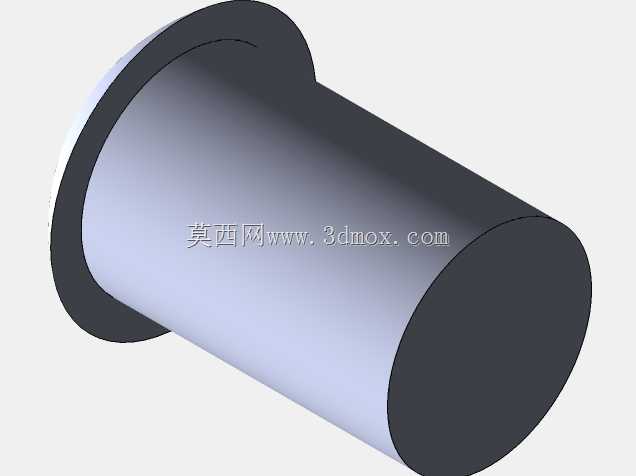

　　不会出现局部应力集中导致的板件变形。剪叉臂的板材厚度根据额定承载需求选型，铰接位置的销轴采用调质处理的钢材加工，配合耐磨衬套使用，能减少长期反复升降带来的铰接磨损，延长设备的整体使用寿命。在实际使用过程中，这类结构不需要复杂的维护，只需要定期给铰接销轴、丝杠传动位置加注润滑脂，就能保证操作时的顺畅度，转动手轮的操作力经过丝杠的减速增扭作用放大，单人即可完成较重工件的升降调整，不需要额外辅助人员。滑槽的长度经过精确计算，刚好匹配剪叉臂从完全收拢到完全升起的滑动行程，两端设置有限位挡块，避免滑动销轴脱出滑槽造成结构失效，上下承载板的表面可以根据使用需求加装防滑橡胶垫，或者加工防滑纹路，防止抬升过程中重物滑动移位。区别于电动、

　　液压驱动的升降设备，这款纯机械结构的升降装置不存在液压油泄漏、电路故障的问题，在对清洁度要求较高的装配车间、有防爆要求的作业场景里也能正常使用，不会产生安全隐患。整体结构的所有零部件都采用常规机械加工工艺即可生产，不需要特殊的定制加工设备，制造成本较低，后期维修更换配件也十分方便，铰接销轴、丝杠、手轮都属于通用机械配件，出现磨损后可以快速替换，不需要整体报废设备。在结构强度校核阶段，剪叉臂的受力主要集中在铰接点位置，设计时对铰接孔周边做了加强处理，避免长期承载出现孔位变形，上下承载板的底部在剪叉臂连接位置也焊接有加强筋，提升板件的抗弯强度，保证满负载承载时板件不会出现下挠变形。
