车间500kg级组合式梁式起重吊运装置

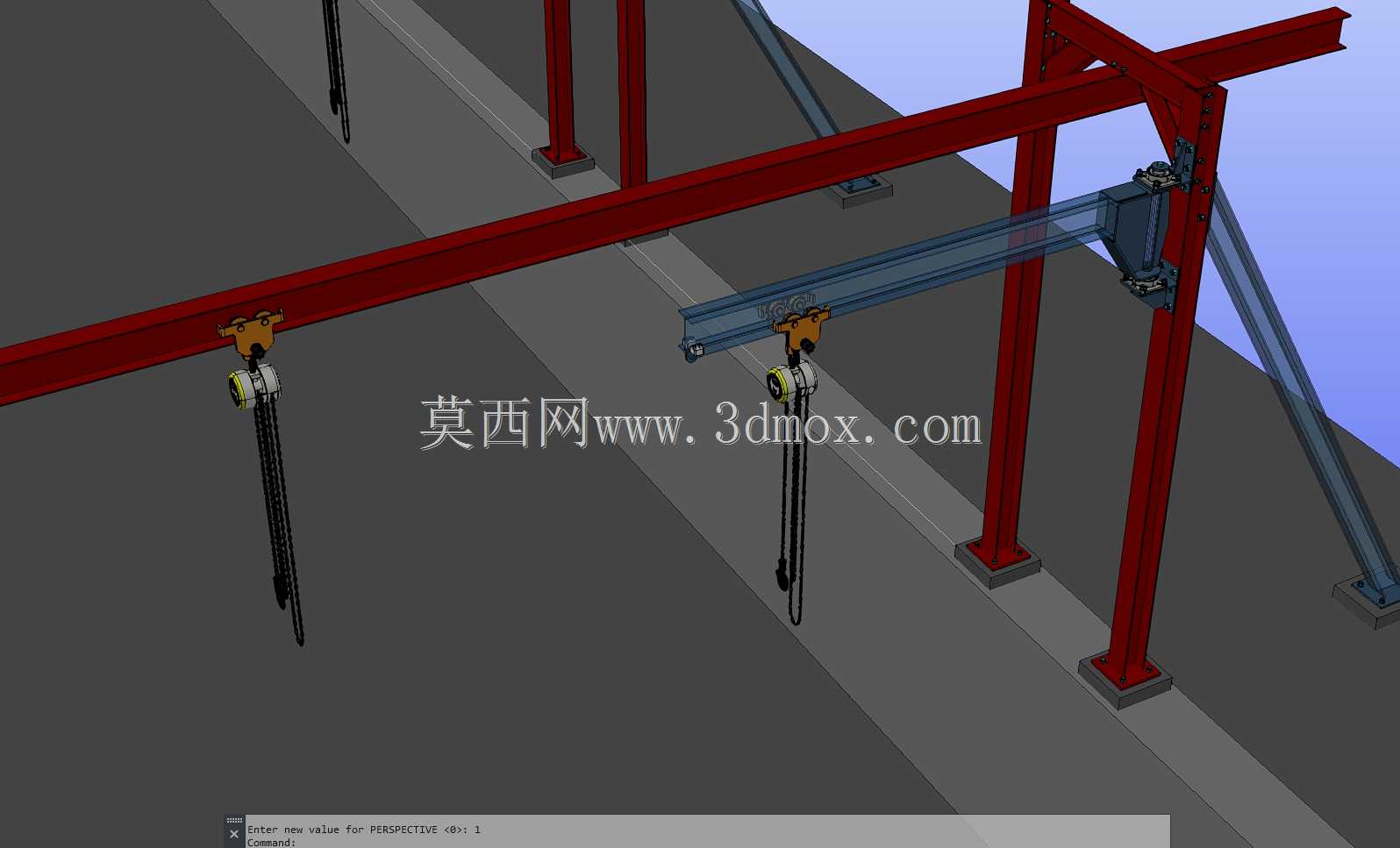

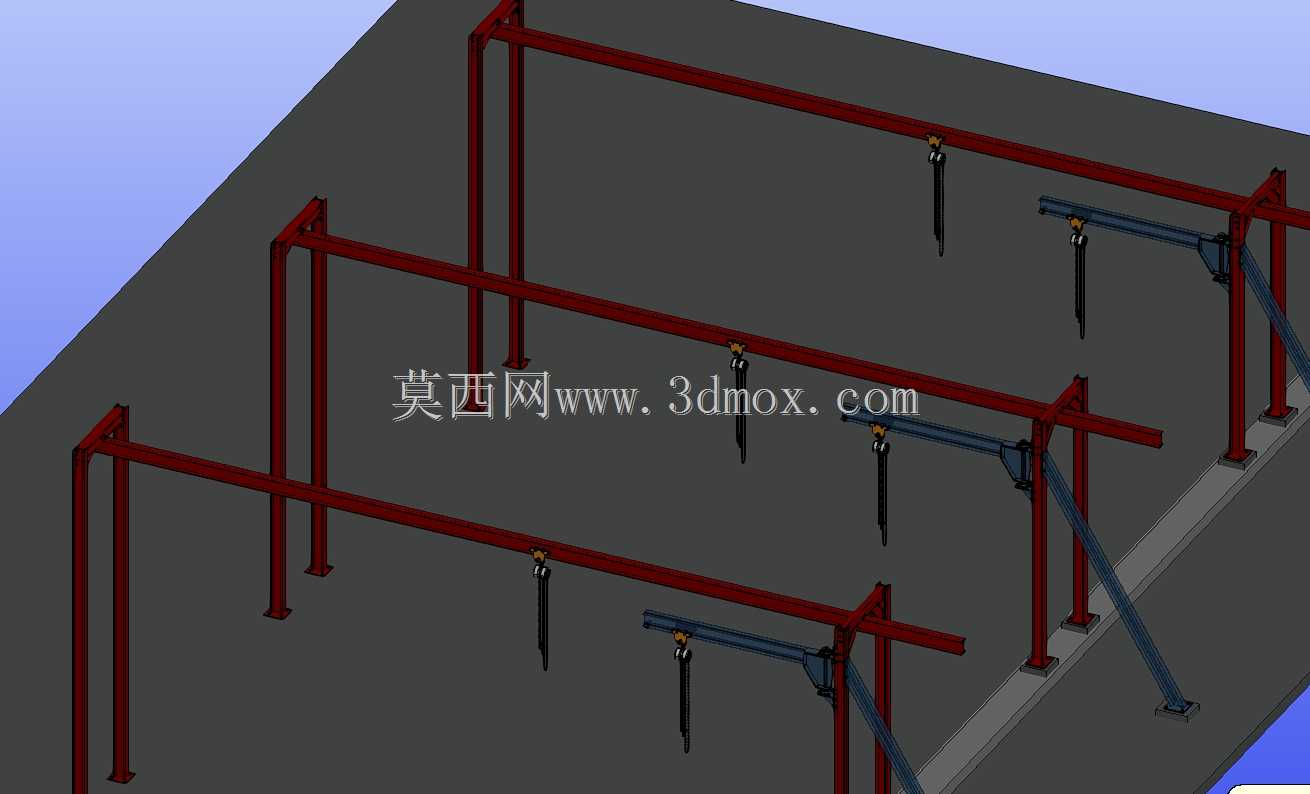

　　这套组合式梁式起重吊运装置，主要面向中小型机加工车间、设备维保工位的定点物料转运场景设计，额定承载能力为500kg，适配机床上下料、工装夹具移位、重型零部件周转这类频次中等、吊运半径固定的作业需求，相比大吨位桥式起重机投入成本更低，安装调试周期更短，对厂房原有结构的荷载要求也更宽松。整套装置采用双梁组合的结构形式，固定主梁通过立柱与厂房地面做锚接固定，不需要额外依托厂房原有屋面梁做承重，适配层高在4-6米之间的常规工业厂房，单根固定主梁的跨度可根据车间实际工位布局调整，常规适配跨度在6-8米区间，滑动副梁嵌套在固定主梁的行走轨道上，可沿固定主梁轴向做水平滑移，电动葫芦挂载在滑动副梁的行走小车上，可沿副梁轴向移动，

　　两个方向的移动行程叠加后，可覆盖固定主梁下方矩形区域内的所有吊运点位，不存在作业死角。从结构设计逻辑来看，整套装置的受力传递路径非常清晰，吊运荷载通过电动葫芦传递给滑动副梁，再通过副梁两端的行走轮组传递给固定主梁，最终通过固定主梁两端的支撑立柱将荷载传导至地面预埋的锚板上，所有受力节点都做了加强处理，固定主梁采用H型钢截面，在保证抗弯截面模量满足500kg荷载下挠度要求的前提下，尽可能降低主梁自重，滑动副梁采用箱型截面设计，抗扭性能更好，避免葫芦行走过程中副梁出现侧向扭转影响运行平稳性。行走轮组全部采用带密封轴承的钢制滚轮，轮缘做了倒角处理，和主梁轨道的配合间隙控制在合理范围，既不会出现卡滞，也不会因为间隙过大产生运行晃动，

　　电动葫芦配套的环链吊钩组带有防脱卡扣，可配合不同规格的吊装索具使用，适配不同外形的工件吊运需求。安装边界方面，整套装置的立柱底部需要做不小于300300400mm的混凝土预埋基础，预埋锚栓采用M16规格的化学锚栓，保证立柱安装后的垂直度偏差不超过千分之一，固定主梁安装完成后的上拱度控制在跨度的千分之1.5到千分之2之间，抵消满载情况下的主梁下挠变形，滑动副梁和固定主梁之间的垂直净距控制在200mm以上，避免运行过程中出现结构干涉，电动葫芦的最低吊钩高度距离地面不小于2.2米，满足常规车间的人员通行安全要求。实际作业过程中，操作人员可通过手电门控制葫芦的起升下降以及两个方向的水平移动，起升速度控制在8m/min，

　　水平运行速度控制在20m/min，既保证吊运效率，也避免运行速度过快带来的工件晃动风险，针对机加工车间常见的铁屑、切削液飞溅场景，所有行走轮组的轴承都带有防尘密封结构，电动葫芦的电机部分也做了IP54级的防护处理，可适应车间内的复杂作业环境，不需要额外做频繁的维护保养。这套装置还可根据实际工位需求做拓展，比如在固定主梁上加装限位开关，限制滑动副梁的行走区间，避免超行程运行出现脱轨风险，也可在葫芦上加装称重模块，实时显示吊运工件的重量，避免超载作业，相比传统的单梁悬挂起重机，这套组合式结构的拆装更方便，如果后续车间工位调整，可拆解后重新组装到新的工位，不需要做大规模的结构改造，资源复用率更高。在结构细节处理上，所有钢结构的连接节点都采用高强度螺栓连接，避免现场焊接带来的变形问题，所有钢材表面都做了抛丸除锈后喷涂防锈漆加面漆的处理，防锈能力可适应车间内的潮湿、多粉尘环境，立柱和主梁的连接位置做了加劲肋补强，避免应力集中导致的结构开裂，滑动副梁的两端都设置了缓冲块，在运行到行程端点时可起到缓冲作用，降低碰撞冲击。针对设备维保类的作业场景，比如拆卸管道上的重型阀组、拆装机床的主轴部件这类作业，这套装置可定点覆盖作业区域，不需要临时搭设吊装架，也不需要调用移动吊车，可大幅降低维保作业的准备时间，提升作业安全性，避免人工搬运重型零部件带来的砸伤风险。
