带插销功能的金属门用合页铰链结构

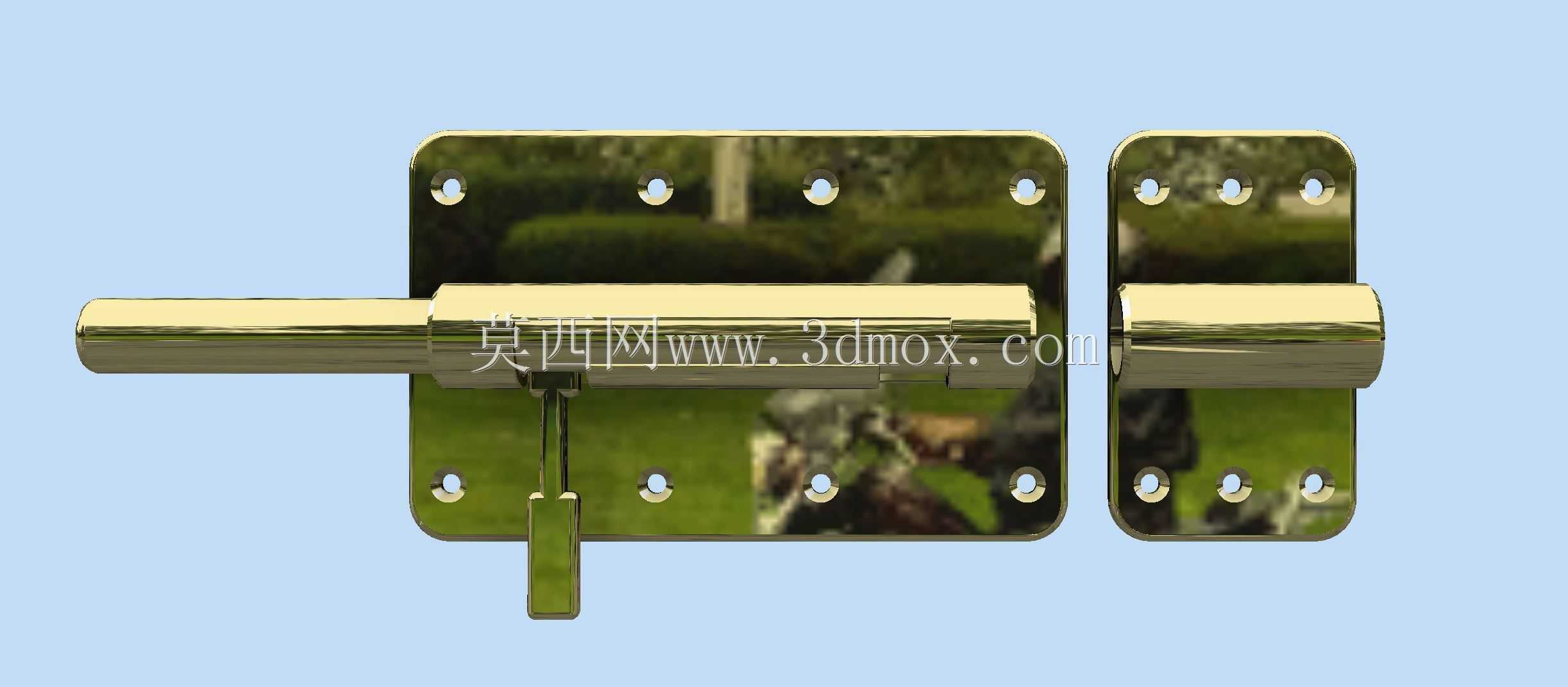

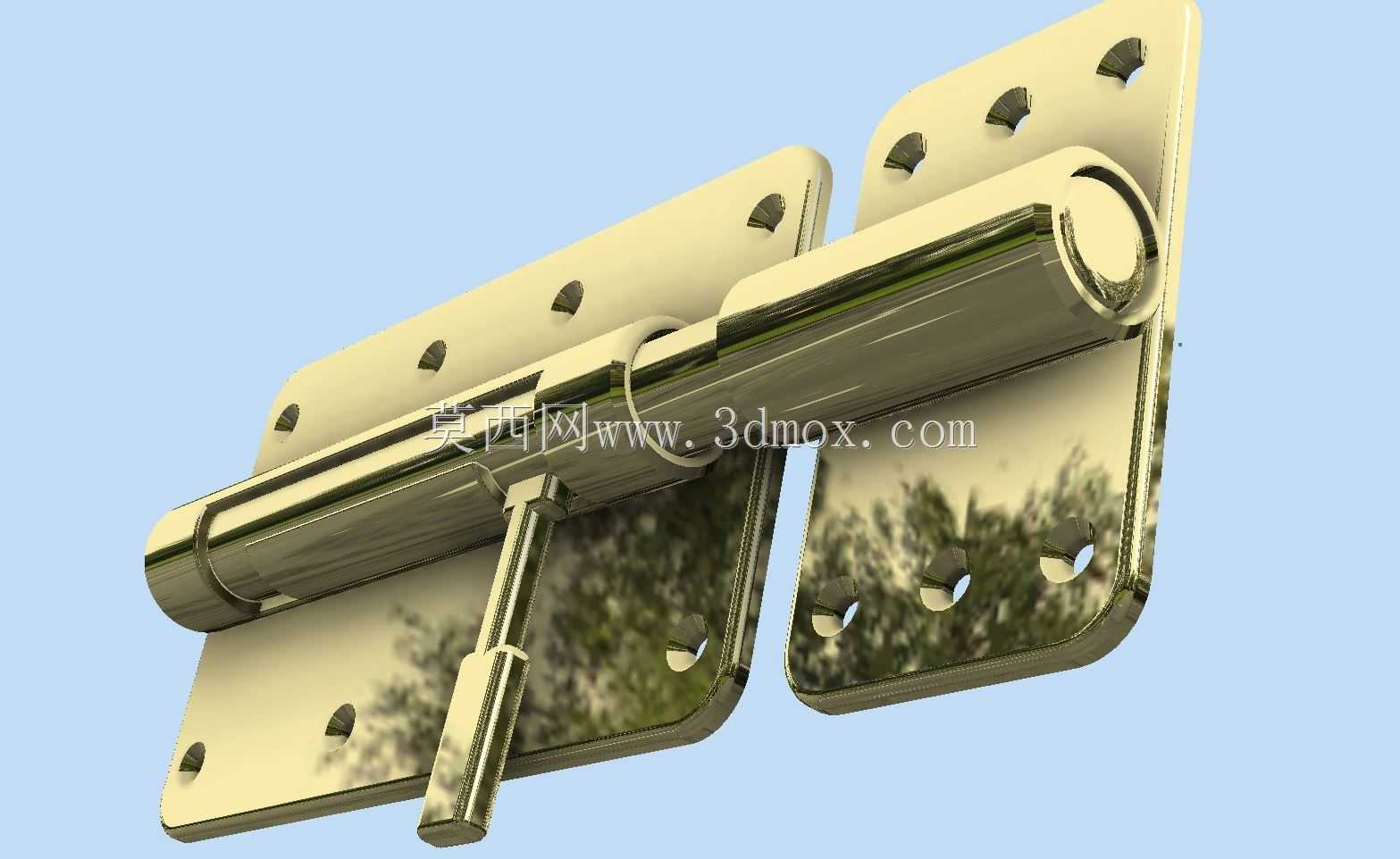

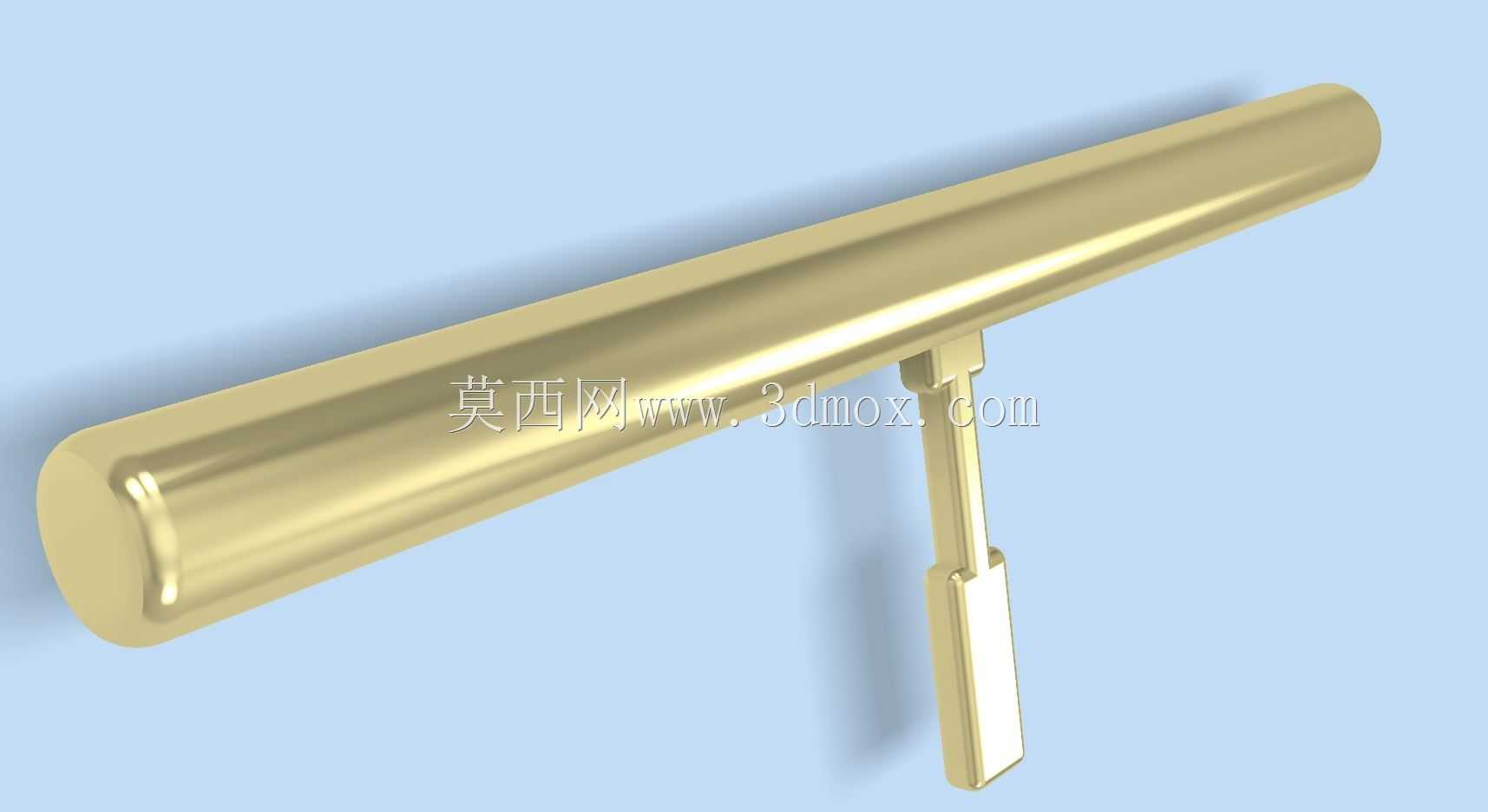

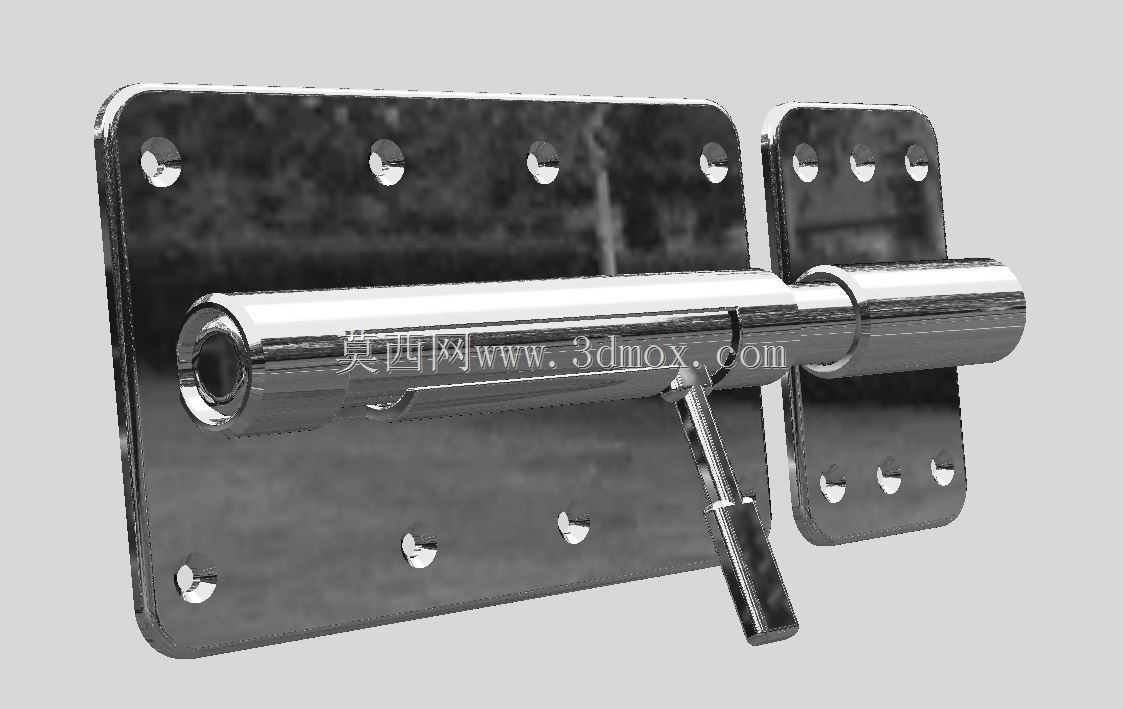

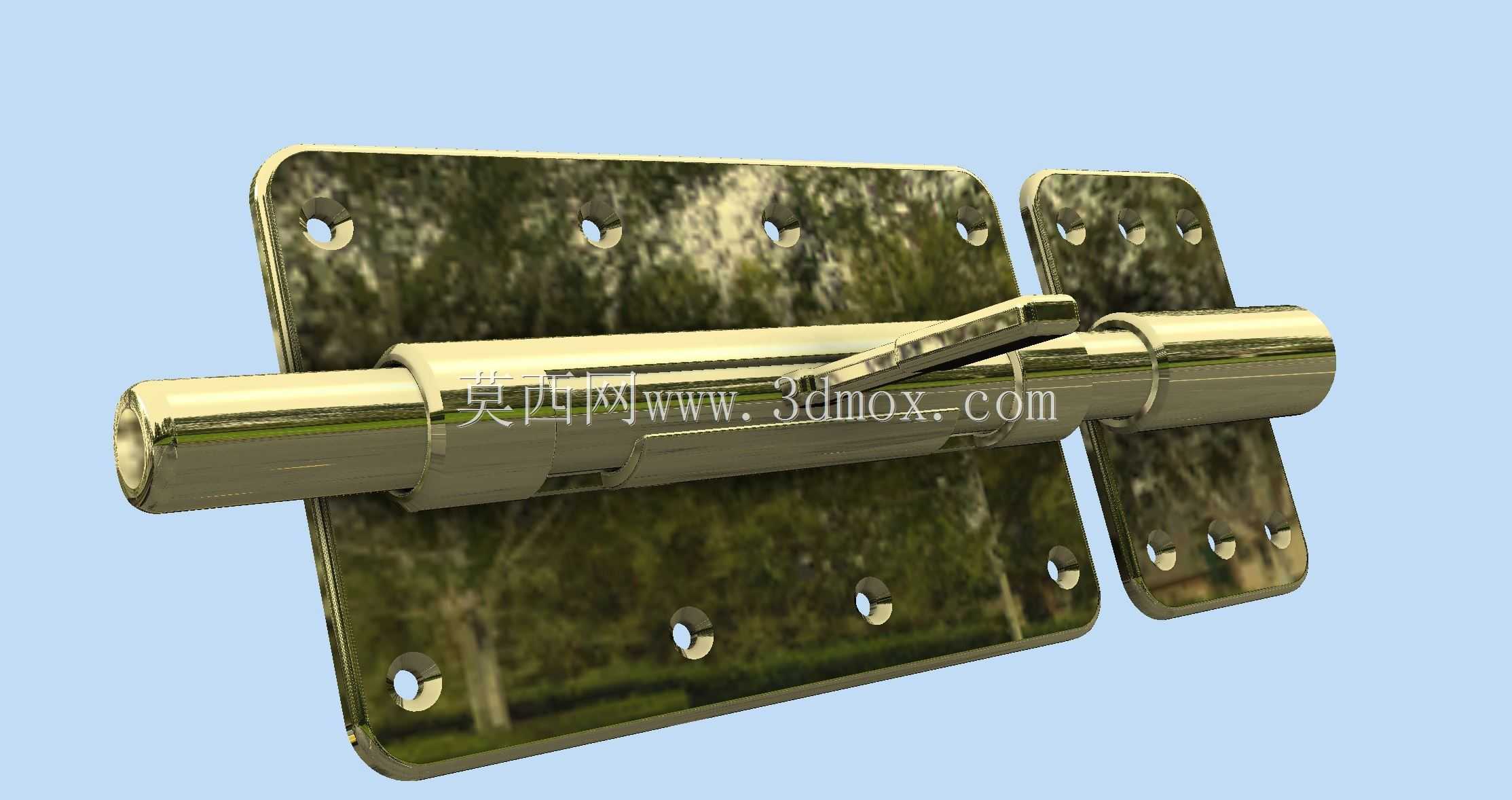

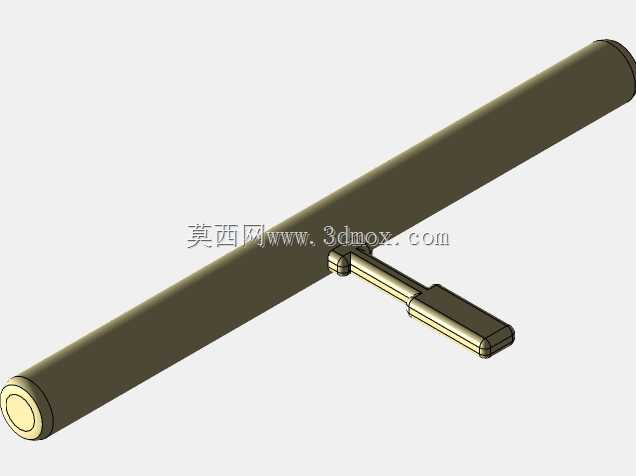

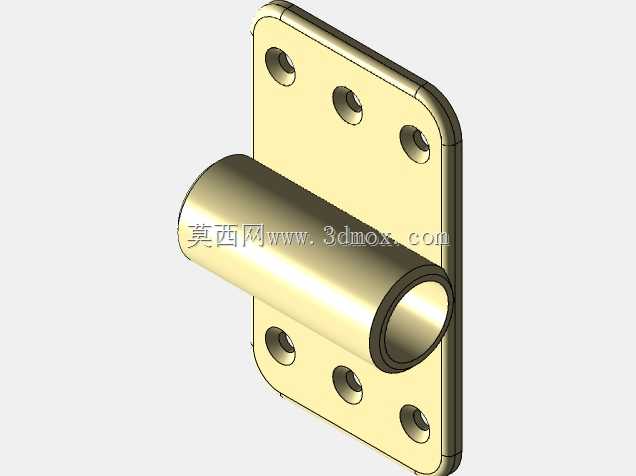

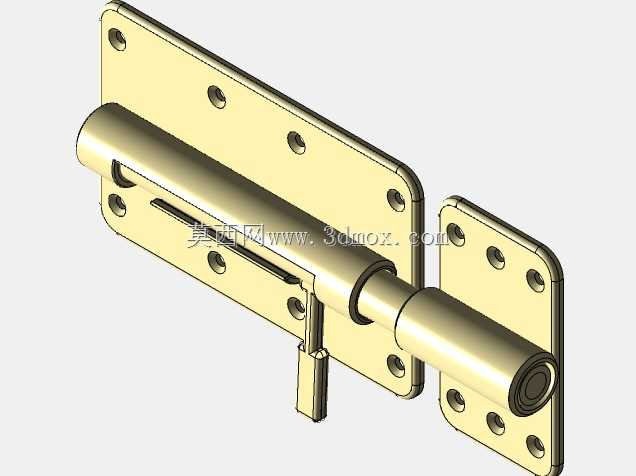

　　日常做柜体、防护门、小型设备舱门的结构设计时，经常会遇到需要同时实现门扇转动开合与临时锁止定位的需求，常规的分体式合页加明装插销的组合，不仅需要在门扇和门框上分别找正两个部件的安装位置，多次打孔定位容易累积安装误差，外露的插销销杆也容易在人员通行时发生勾挂，在一些对安装整洁度有要求的场景下，分体组件的外露紧固件也会影响整体外观一致性。这款集成了插销结构的合页，就是针对这类场景做的一体化结构优化，把转动铰接功能和插销锁止功能整合在同一个组件上，安装时只需要按照合页的安装孔位一次找正固定，就能同时实现两个功能，大幅减少现场安装的找正工作量，也避免了两个部件分体安装带来的位置偏差问题。从结构细节来看，这款合页采用对称式双页片设计，两个页片分别对应门扇和门框的安装面，每个页片上都预制了多个沉头安装孔，安装时紧固件可以完全沉入孔位内部，不会在页片表面形成凸起，避免门扇开合过程中紧固件与门框或门扇发生剐蹭。中间的铰接轴采用通长式圆柱结构，相比普通短轴合页，通长轴的受力接触面积更大，在门扇频繁开合的工况下，轴体与页片轴套之间的单位面积压强更小，耐磨性能更好，长期使用也不容易出现轴套磨损导致的门扇下垂问题。集成的插销结构直接从铰接轴位置延伸出操作拨杆，拨杆与轴内部的锁止销联动，当拨杆扳动到锁止位置时，锁止销会同时卡入两个页片对应的定位槽内，直接阻断铰接轴的转动路径，实现门扇的锁止固定，不需要额外在门扇其他位置加装插销组件；拨杆的操作位置在合页的侧下方，

　　日常操作时不需要弯腰探到门扇边缘找插销位置，伸手就能触碰到拨杆，操作逻辑非常直接。这款合页的外形尺寸为115x50x11.5毫米，做安装布局设计的时候需要注意预留对应的安装空间：页片的长度方向沿门扇的高度方向布置时，两个页片的安装面分别贴合门框和门扇的侧边，需要保证安装面的平面度误差不超过0.2毫米，避免页片安装后发生翘曲，导致铰接轴转动卡滞；厚度方向11.5毫米的尺寸，是合页闭合状态下两个页片外表面之间的总厚度，在做门框与门扇的缝隙设计时，侧边的配合缝隙只需要预留1.5到2毫米的安装余量即可，不需要像分体插销那样额外预留插销的伸缩活动空间。在实际应用场景中，这款合页可以适配多种不同的使用场景：比如小型设备的防护检修门，

　　日常检修时可以扳动拨杆解锁，门扇自由转动开合，检修完成后关闭门扇扳动拨杆就能直接锁止，不需要额外加装柜锁，对于一些没有高防盗要求、只需要防止门扇意外被风吹开的场景非常适用；还有户外庭院的小型栅栏门、储物间的木质门、家具柜体的侧开门，都可以使用这款合页，一体化的结构没有多余的外露部件，不容易积灰，户外使用时也不容易因为杂物卡入插销缝隙导致锁止失效。从设计建模的角度来看，这款合页的结构细节处理非常贴合实际加工工艺：页片上的安装孔采用等间距排布，孔位距离页片边缘的距离统一为8毫米，不管是采用钣金冲压成型还是铸造成型，孔位的排布都符合加工的工艺要求，不会出现孔位距离边缘过近导致安装时基材开裂的问题；铰接轴与页片轴套的配合采用间隙配合，

　　配合间隙控制在0.03到0.05毫米之间，既保证转动的时候没有明显的松旷量，也不会因为配合过紧导致低温环境下轴体收缩出现转动卡滞；插销的锁止行程设计为8毫米，拨杆的扳动角度为90度，从解锁到锁止的扳动过程有明显的档位手感，操作时不需要额外观察就能判断是否已经锁止到位。做结构选型的时候还要注意，这款合页的单组承重能力适配重量在25公斤以内的门扇，如果门扇尺寸更大、重量更重，可以在门扇的上下位置各安装一组该款合页，两组合页的铰接轴保持同轴度误差在1毫米以内，就能保证门扇开合顺畅，同时双组合页的插销同步锁止，锁止的可靠性也会更高。页片的边缘都做了R1.5的圆角处理，安装和使用过程中不会有锋利的锐边划伤人手，表面的亮面处理不仅是为了外观质感，更重要的是光滑的表面不容易附着锈蚀杂质，在湿度较高的环境下使用时，表面的致密镀层可以阻挡水汽接触基材，延长合页的使用寿命。
