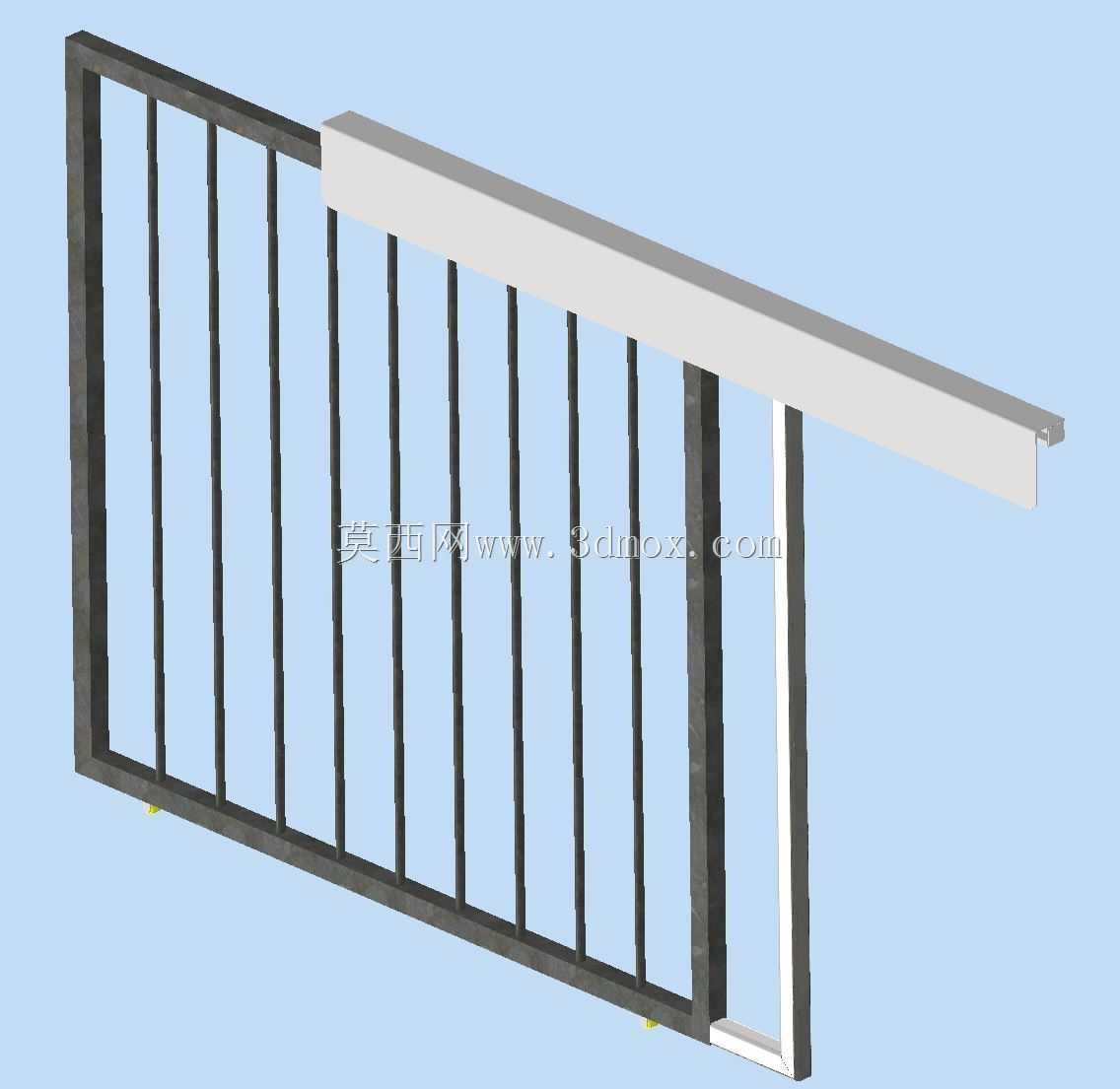

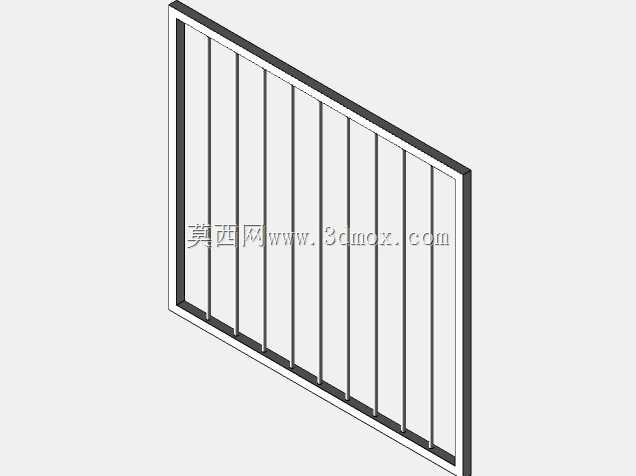

这套三柱式平移滑动门结构面向轻型隔断门、车间通道门、庭院侧门以及设备外围防护门的吊挂启闭场景,核心解决门扇在水平方向平顺移动、竖向承重和侧向限位的问题。模型把上导轨、走轮、吊挂支架、门扇连接位和下部导向关系拆解得比较清楚,适合在方案阶段用来核对门体悬挂方式、轨道安装边界以及门扇与固定立柱之间的相对位置。
从实际用途看,滑动门不需要像平开门那样在开启侧预留扇形回转空间,门体沿轨道横向推移即可完成通行口的打开与关闭。对于通道宽度有限、门扇后方有设备或物料堆放的位置,这种布置能明显减少开门占用区域。三柱门的形式通常对应固定框、活动门和侧边限位构件共同组成的出入口,活动门扇通过上部吊挂组件承担主要重量,下部或侧边再设置导向,避免门体在推拉过程中出现摆晃、脱轨或卡滞。

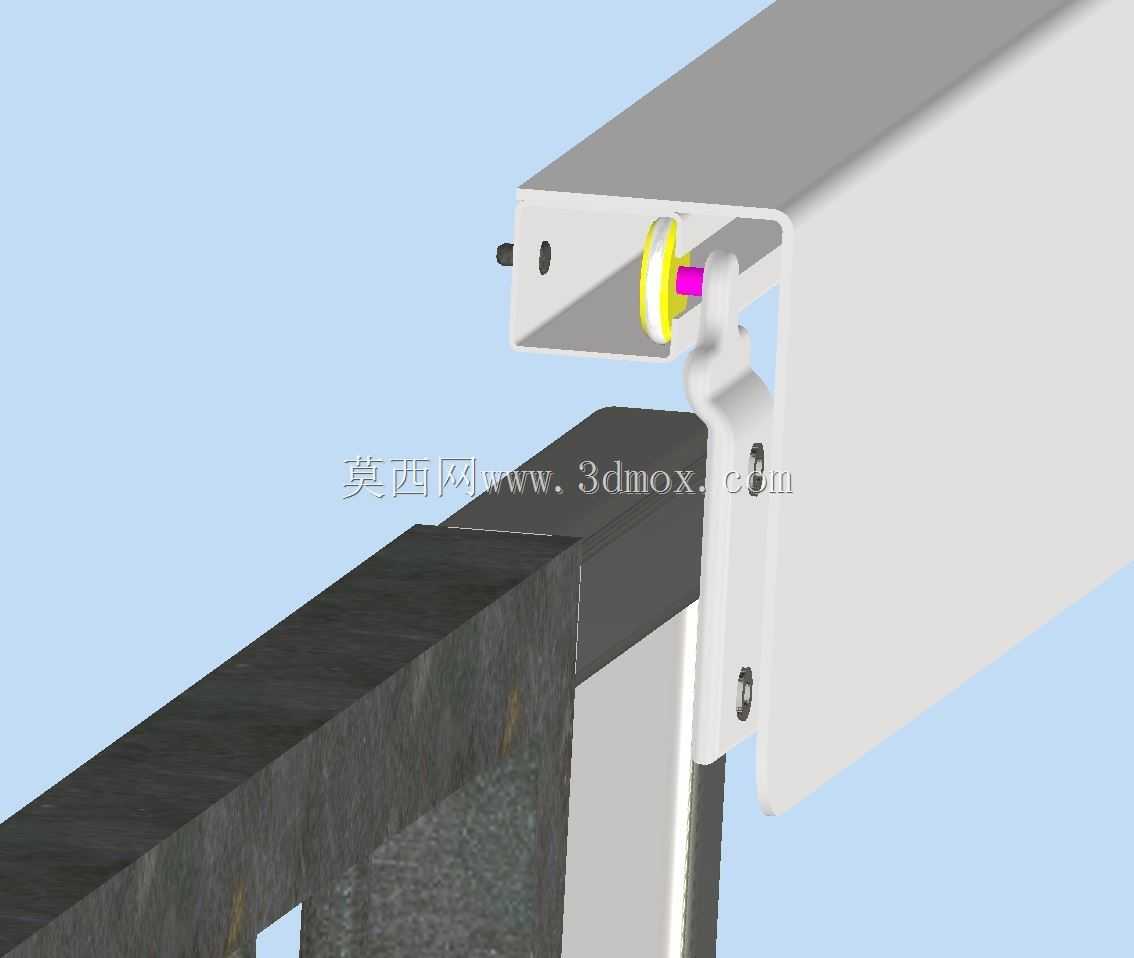

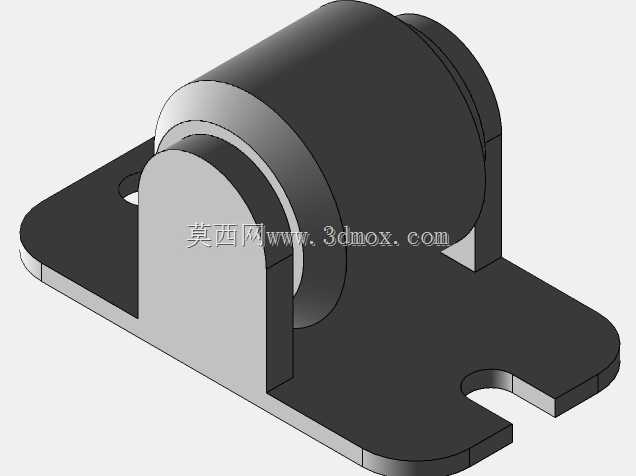

结构的受力路径比较直接。门扇自重先传递到吊挂连接板,再由连接板上方的轮轴传给滚轮,滚轮落在开口导轨的承载面上,最终荷载通过导轨固定件传到上部横梁或门框。模型中滚轮采用带轮缘的小直径走轮,轮缘卡在导轨翼缘附近,既能沿轨道滚动,又能限制门扇垂直于运行方向的窜动。轮轴与吊板之间设置了转动配合区域,装配时应保证轴肩、垫圈或紧固件留有合理间隙,使轮子转动灵活,同时不能因间隙过大造成门体下垂。

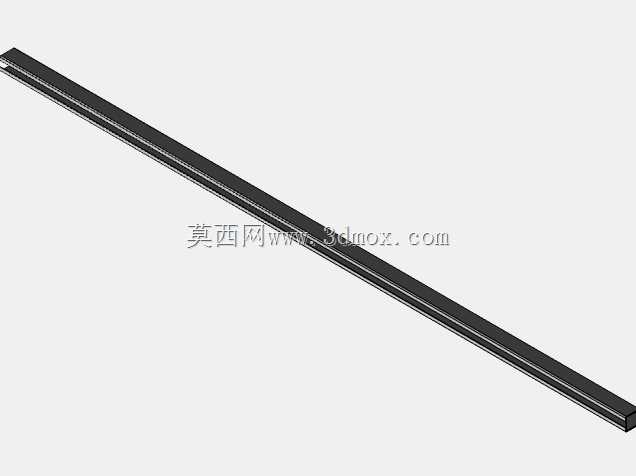

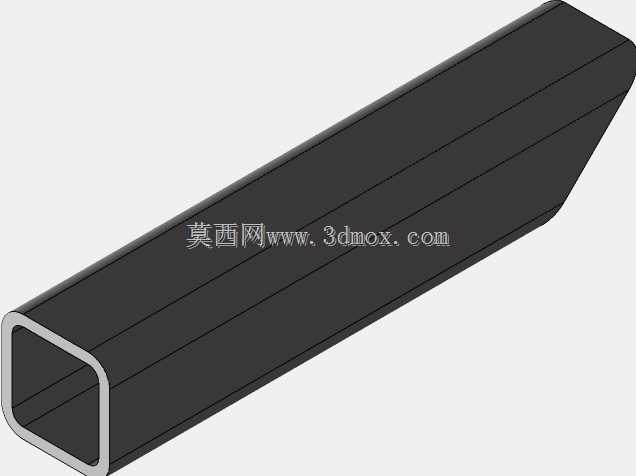

导轨部分采用折弯型材的思路,截面呈槽形或C形,上侧与安装基面贴合,侧向折边为滚轮提供运行和约束空间。这种轨道加工成本低,截面刚度较好,适合轻型门使用。安装时需要重点控制导轨的直线度和水平度:轨道沿门宽方向如果出现明显高低差,门扇会向低位自行滑移;导轨前后方向若不直,滚轮在经过局部弯曲段时会产生噪声和阻力。轨道端部应设置止挡,防止门体在全开或全关位置被推出运行区间。

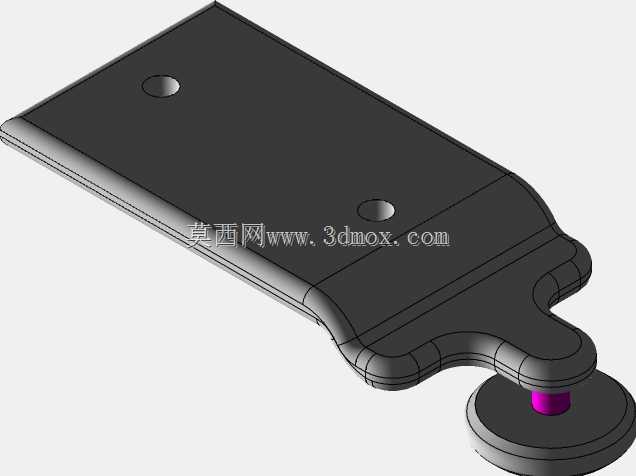

吊挂支架是模型中连接滚轮和门扇的关键件。板件外形根据轮轴位置、门扇厚度和连接螺钉位置进行折弯或开孔,上部容纳轮轴,下部通过螺钉与门扇竖框连接。设计时不能只关注板的静态强度,还要考虑反复推拉带来的微动磨损。连接孔位宜与门扇型材的加强区域重合,避免螺钉直接固定在薄面板上。若门扇宽度较大,单块吊板会使门体受力集中,通常需要沿门宽布置两个吊挂点,让门扇重心位于两轮支承范围之内,这样启闭更稳,门角也不容易下垂。
下部导向在平移门中同样重要。上部走轮主要承担竖向荷载和一部分侧向约束,而门扇底部在风载、误碰或快速推拉时仍可能摆动。实际工程中可在地面或门槛位置设置导向块、凹槽或下导轮,使门扇下缘沿固定路线运行。若采用地导向,应注意杂物堆积和清扫问题;若采用暗藏导向,则要在门扇下部预留槽口,并保证导向件与槽壁之间留有均匀间隙。
从外形尺寸和安装边界看,方案校核时应先确定门扇厚度、高度、宽度和重量,再反推滚轮直径、轮距、吊板厚度以及导轨截面。门扇上方需要预留轨道和吊挂组件的安装高度,轨道背面要贴牢具备承载能力的横梁,不能只固定在装饰面层上。门扇全开时,活动门会滑移到固定柱或侧墙旁边,因此侧边要预留与门宽相近的收纳空间;全关时,锁止位、密封边和立柱止口需要对齐,避免门体关闭后仍能前后晃动。
建模过程中,轮轨配合应按真实装配关系处理:滚轮外圆与导轨承载面接触,轮缘与导轨侧面保留小间隙;吊板上的轴孔、门扇连接孔和紧固件位置要形成完整装配层级。运动检查时,可以让门扇沿导轨方向做直线平移,观察轮子是否同步滚动、吊板是否与轨道开口干涉、门扇在极限位置是否与立柱碰撞。对于需要出工程图的场景,还应补充导轨固定孔间距、吊板孔位、轮轴直径、门扇间隙和端部止挡位置,这些尺寸直接决定现场安装能否一次到位。
整体来看,该结构并不复杂,但细节集中在承重、导向和安装间隙上。合理的三柱平移门方案应让上部轨道承重明确、下部导向稳定、门扇推拉阻力小、极限位置有止挡,并且在日常使用中便于清洁、维护和更换易损滚轮。
