温彻斯特1873杠杆式枪械全零件结构

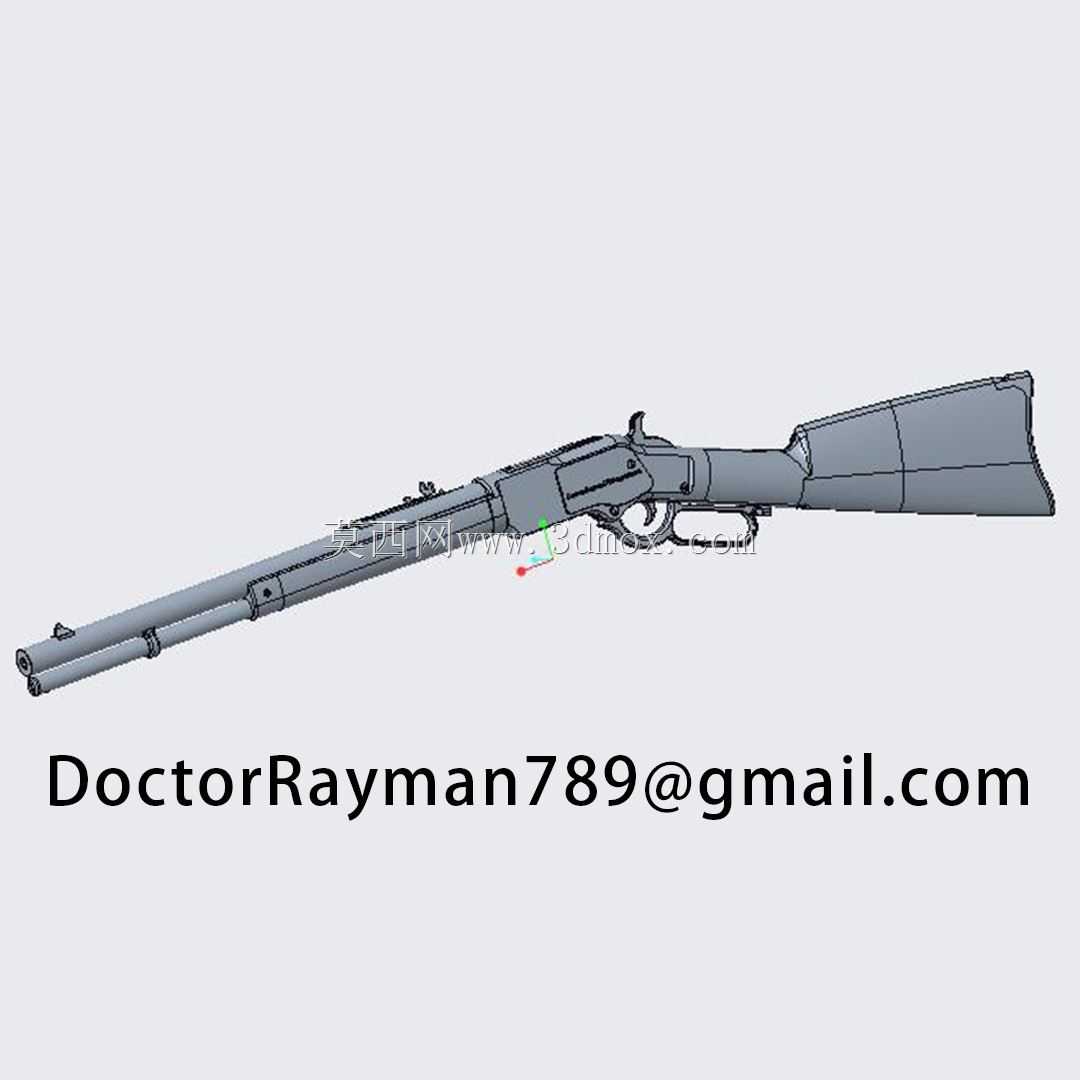

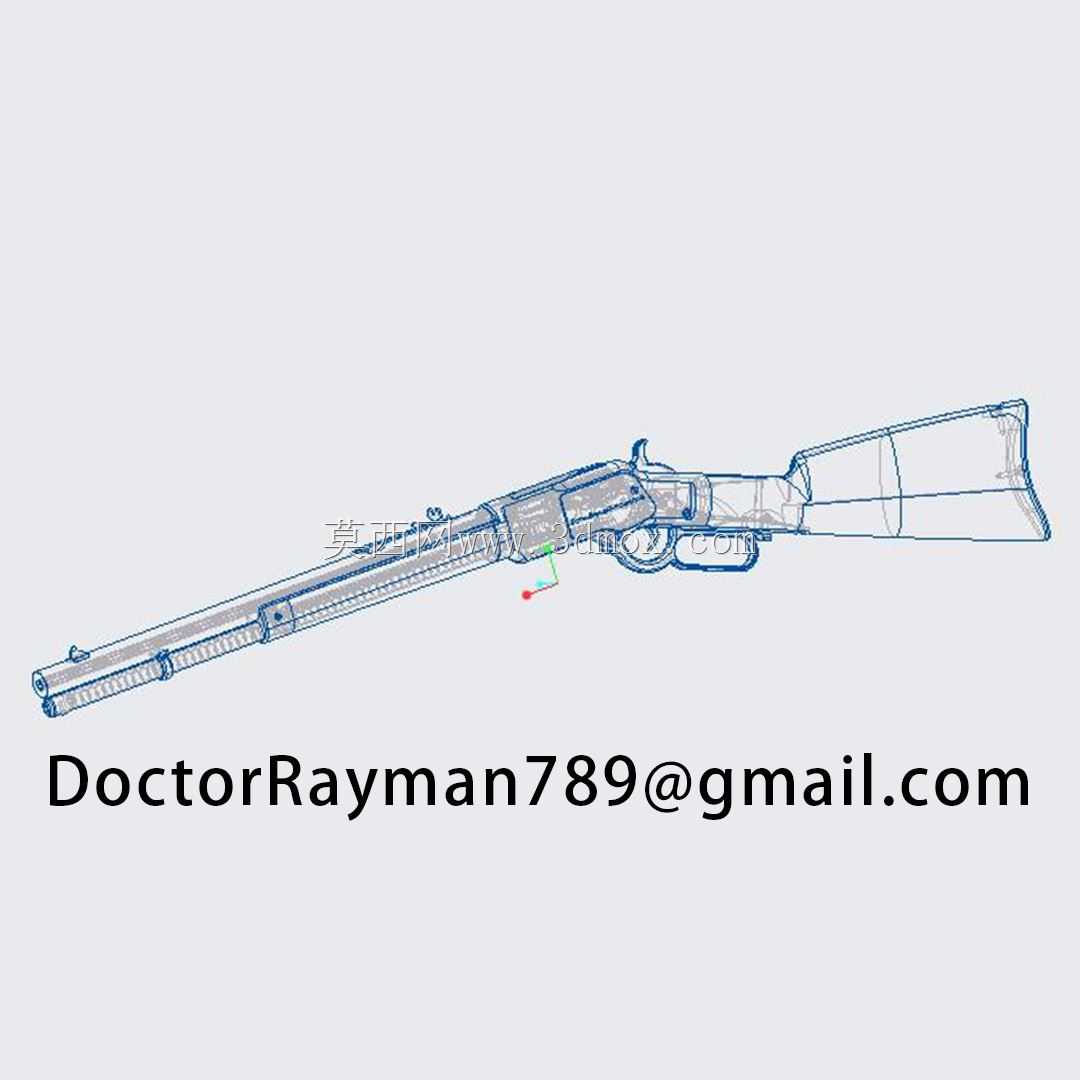

　　这套全零件结构模型完整还原了杠杆式枪械的整套机械传动逻辑，从供弹、上膛、击发、抛壳的全动作链路都做了分件拆解，每一个配合面都按照实枪的装配公差做了间隙预留，适合轻武器结构研究者、影视道具制作从业者、机械原理教学场景使用，也可作为复古枪械文创产品开发的结构参考底模。

　　从实际应用场景来看，这类杠杆枪械的结构模型可用于高校机械原理课程的连杆传动案例教学，相比普通的平面连杆机构，这套结构整合了棘轮棘爪供弹、杠杆式闭锁、击锤待击、抽壳钩联动等多组机械动作，能让学习者直观理解多组机构协同动作的设计逻辑；在影视道具制作领域，这套分件完整的模型可直接用于3D打印制作等比例道具，所有外露零件的外形轮廓都还原了实枪的线条特征，不需要额外做曲面重构就能直接输出打印路径；在民用射击运动的周边文创开发中，这套结构也可作为拆解式摆件的设计基础，各零件的连接位都预留了销轴安装孔，可直接替换为销钉连接做成可动拼装模型。

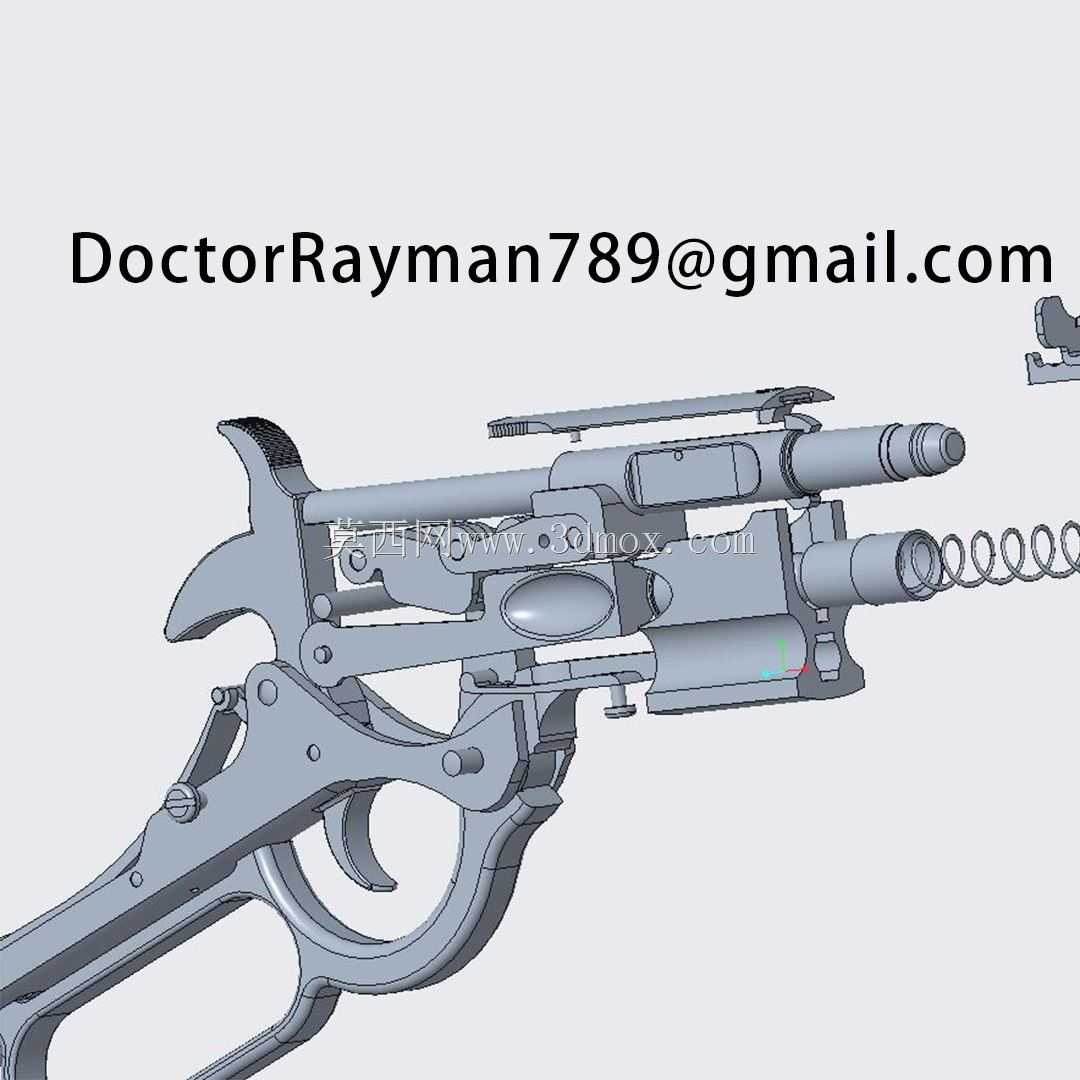

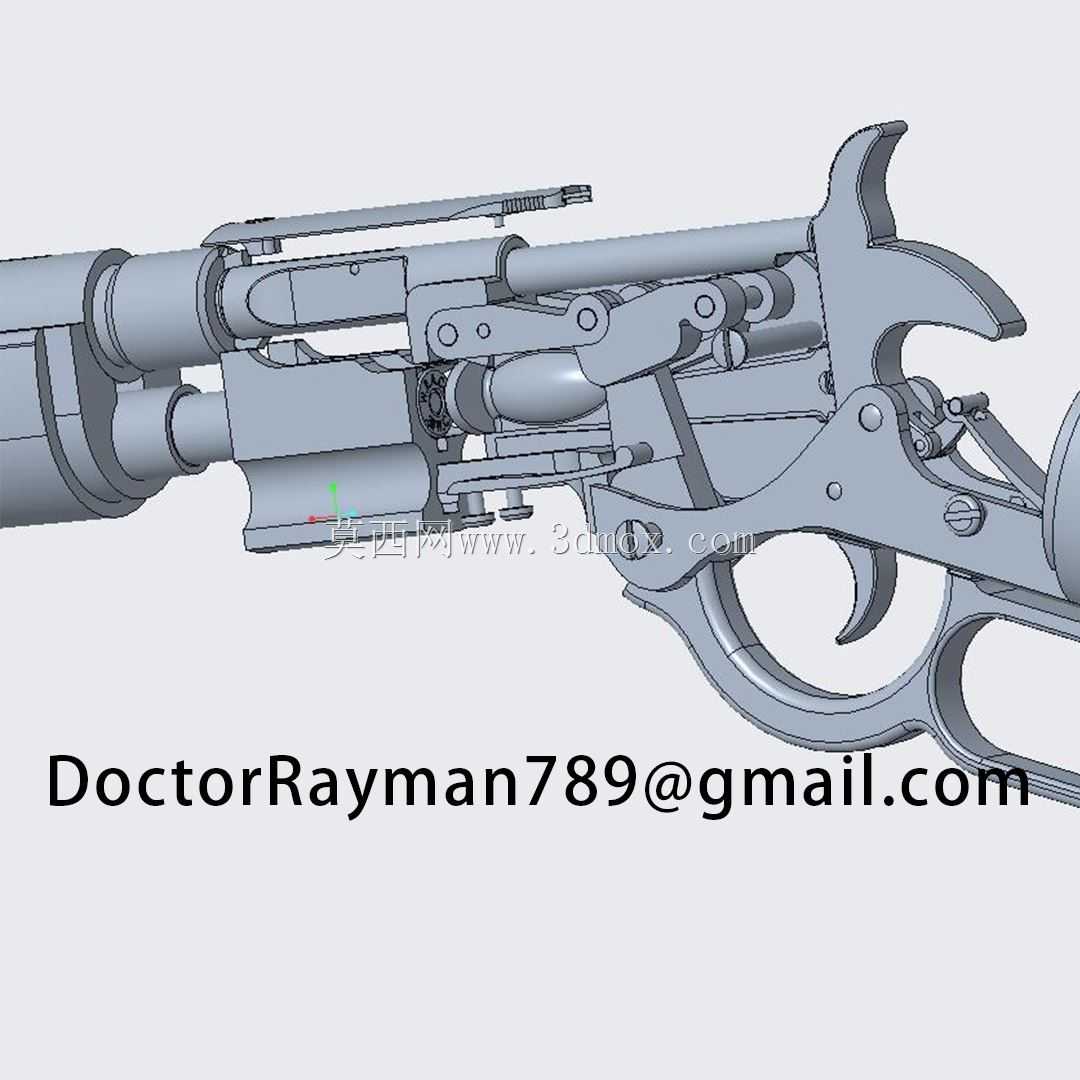

　　从功能特性来看，整套结构的核心是杠杆护圈与枪机组件的联动设计，扳动下方护圈杠杆时，枪机框会先完成后退抽壳动作，同时托弹板在连杆带动下将弹仓内的下一发弹药抬升至进弹位置，杠杆复位时枪机推弹入膛，同时完成闭锁并将击锤压至待击位置，整套动作的行程匹配都在模型中做了运动限位，不会出现动作干涉。供弹结构采用了管式弹仓设计，弹仓管位于枪管下方，托弹簧的安装位、弹仓端盖的连接螺纹都做了还原，进弹口的导弹板斜面角度按照实枪的供弹轨迹做了匹配，避免推弹过程中出现卡弹的结构问题。击发机构包含击锤、击针、阻铁、扳机几个核心零件，阻铁与击锤的扣合面做了角度设计，保证待击状态的可靠性，扳机的行程限位也在扳机护圈内部做了凸台限位，避免扳机行程过大导致的结构损坏。

　　设计思路上，整套模型采用了自顶向下的装配设计逻辑，先确定枪管轴线与枪托的贴合基准面，再以此为基础排布枪机、杠杆、击发机构的位置，所有运动件的转动中心都做了同轴度约束，保证虚拟装配时的动作顺畅。零件拆分完全按照实枪的装配逻辑划分，每一个需要拆卸维护的零件都做成了独立实体，没有做不必要的合并，比如抽壳钩、抛壳挺这类小尺寸易损件都单独分件，方便后续做结构优化或者替换不同材质的渲染。外形曲面部分，枪托的握持曲线按照人体工程学的握持角度做了还原，护木的防滑纹理位置、枪管的外径变化、机匣的侧面轮廓都匹配了量产型号的外形特征，没有做随意的曲面简化。

　　从安装边界与尺寸配合来看，整套模型的全长对应实枪的1250毫米左右尺寸，各零件的配合公差按照机械装配的间隙配合标准预留，转动销轴的孔轴间隙控制在0.02-0.05毫米区间，滑动配合的枪机与机匣导轨面间隙预留0.03毫米，保证运动时不会出现卡滞。枪管与机匣的连接采用了螺纹加端面定位的结构，螺纹规格按照实枪的连接尺寸做了匹配，端面的定位凸台保证枪管与机匣的同轴度，避免出现枪管偏移的问题。枪托与机匣的连接采用了固定螺栓加贴合面定位的结构，贴合面做了0.1毫米的容胶槽预留，方便实体制作时的粘接固定。所有外露的棱角都做了0.2-0.5毫米的倒角处理，既还原实枪的加工特征，也避免3D打印或者机加工时出现锐边割手的问题。
