AR9紧凑型卡宾枪整枪结构三维数模

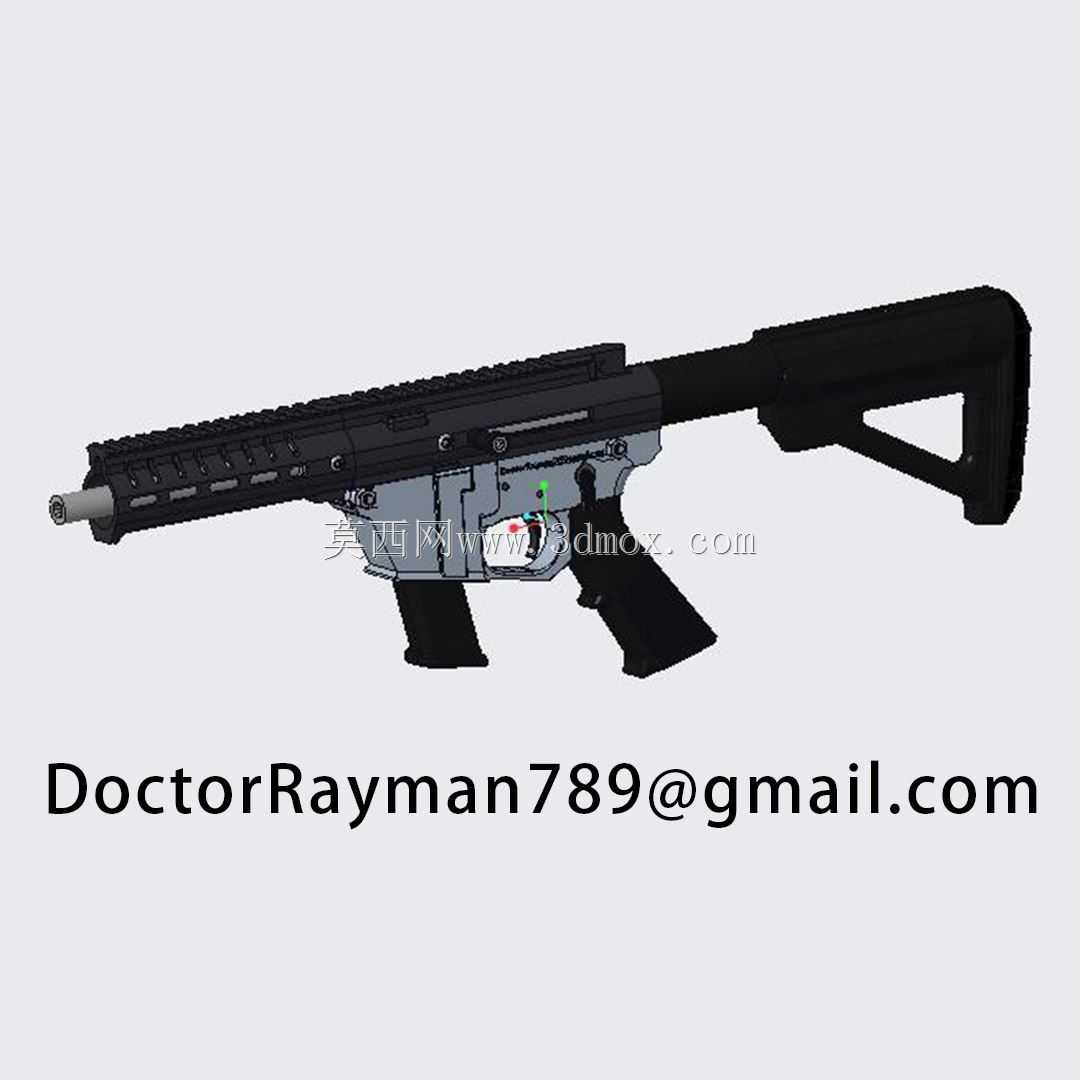

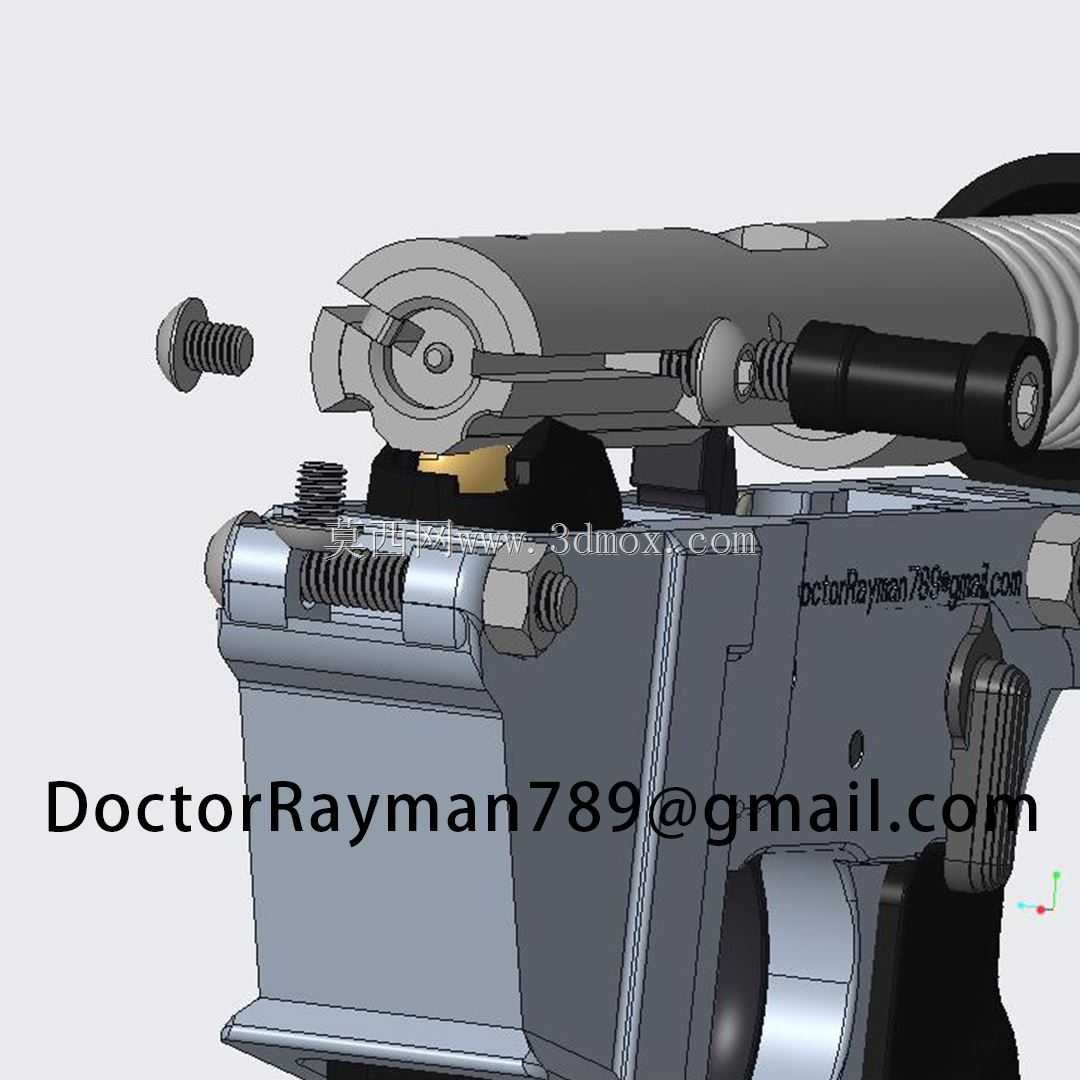

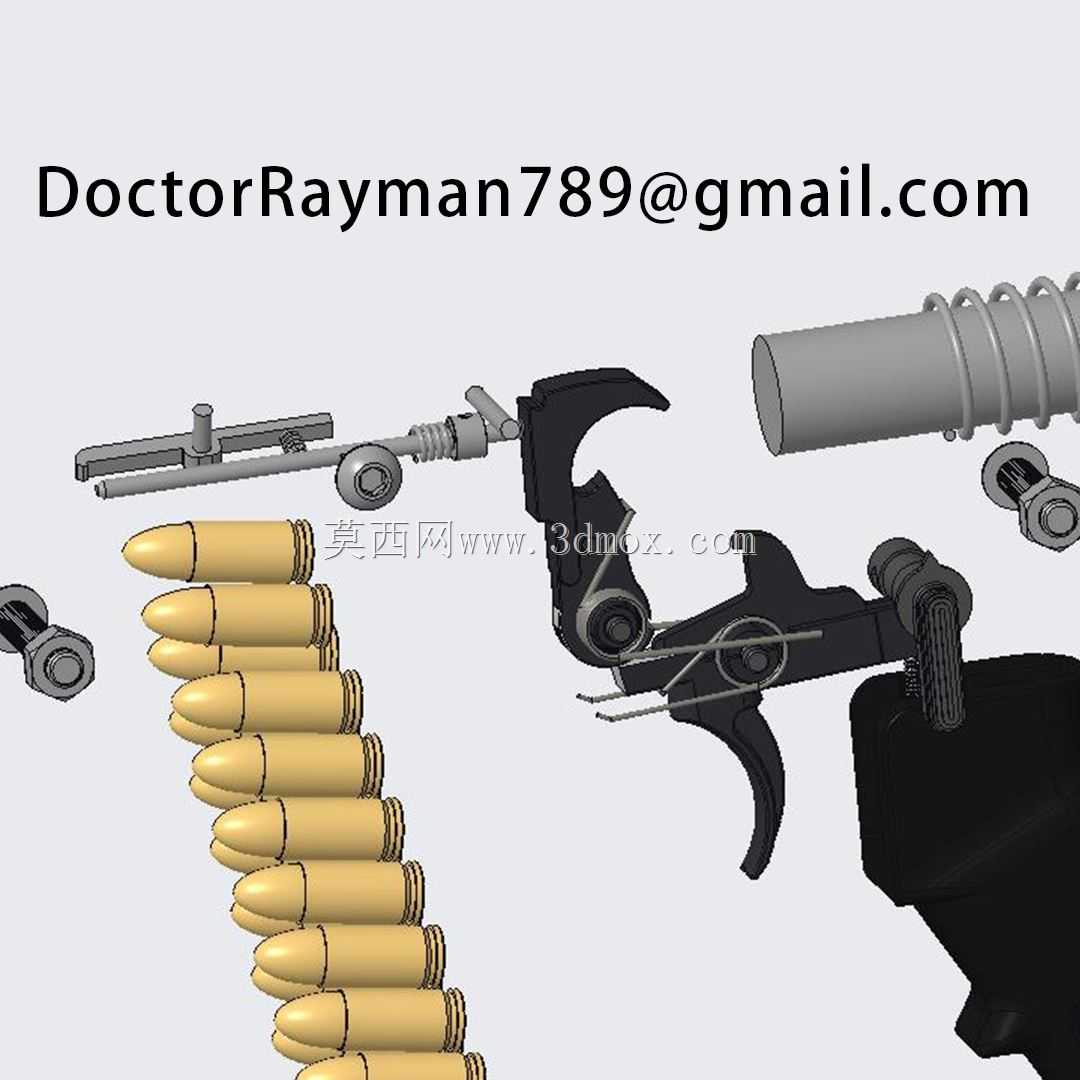

　　这套三维数模完整还原了AR9口径紧凑型卡宾枪械的全机装配关系，建模过程中优先保证各运动部件的配合间隙与实际装配逻辑一致，没有为了外观展示省略内部的机匣配合、销钉定位、弹簧让位等关键结构。从结构设计的实际落地角度来看，整枪采用上下机匣分体铰接的经典布局，上机匣整合了全长皮卡汀尼导轨，导轨的齿距、槽宽、安装孔位都按照通用战术附件接口标准绘制，前护木采用M-LOK镂空接口设计，既预留了战术灯、前握把、激光指示器的侧向安装点位，也通过镂空结构控制了护木部分的整体重量，护木与枪管之间保留了足够的空气流通间隙，连续射击时的散热通道没有被结构遮挡。下机匣部分完整包含了扳机组件、击发阻铁、弹匣释放钮、空仓挂机挂机杆、快慢机的全部装配结构，

　　9毫米口径对应的弹匣井尺寸做了专属适配，和常规5.56口径AR系列的弹匣接口形成明确区分，所用的双排单进9毫米弹匣外形、抱弹口位置、插入锁定行程都在数模中做了对应还原，射手更换弹匣时的插拔路径没有结构干涉。枪管组件部分，从膛口装置、枪管衬套、导气替代结构（AR9多采用自由枪机原理，无传统导气系统）到机匣连接螺纹的全部尺寸链都做了连贯校核，膛口的螺纹规格、定位台阶尺寸符合通用消音、膛口装置的安装规范，更换不同长度枪管时，护木的覆盖长度、前后支撑点的位置都可以在现有装配体基础上直接调整，不需要重新绘制基础接口。尾部的伸缩枪托采用骨架式轻量化设计，枪托的伸缩档位、贴腮位置、抵肩板的缓冲厚度都参考实际使用的人机工程尺寸，

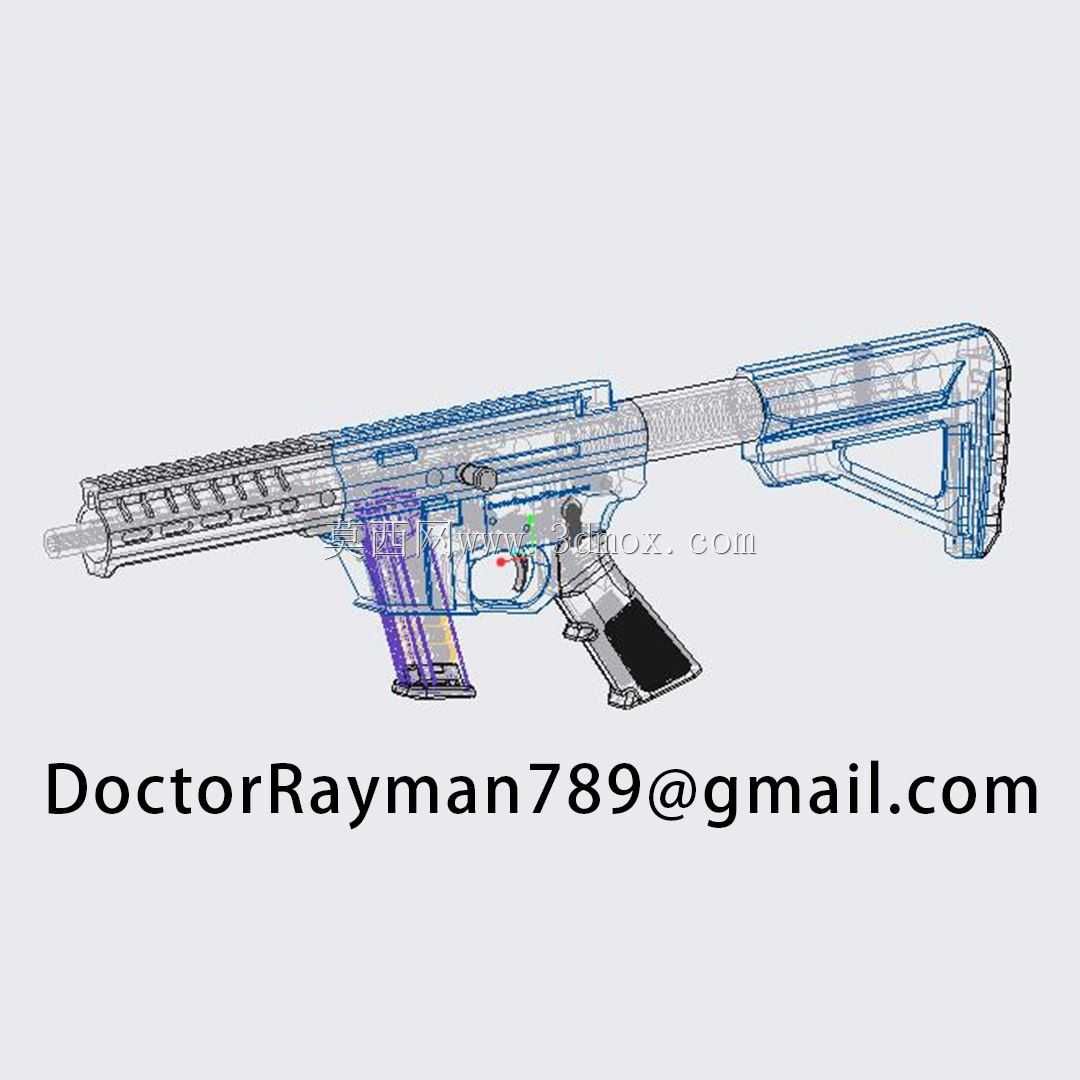

　　枪托展开和收缩的全行程长度差满足不同臂长射手的抵肩需求，折叠/伸缩状态下整枪的外包络边界清晰，在做携行装具设计、枪械收纳包内部衬垫建模时，可以直接提取整枪的最大长宽高尺寸做腔体避让。这套数模在结构设计阶段的应用场景非常明确：首先是战术装备厂商做配套附件开发时，可以直接读取护木导轨、机匣侧面、枪身底部的接口坐标，不需要反复实测实枪尺寸，避免附件安装时出现孔位错位、间隙过大的问题；其次是影视道具、3D打印教具开发时，可拆分的零件结构支持分件打印，活动的扳机、快慢机、弹匣释放结构可以还原操作手感，用于战术训练的无功能教具不会出现结构卡滞；再者是枪械结构教学场景中，剖切装配体可以直接展示自由枪机的运动路径、击针的待击行程、

　　弹匣供弹的进弹角度，把抽象的自动原理转化为可测量的三维结构。建模时所有配合面都按照实际装配公差预留了合理间隙，上下机匣的铰接销孔同轴度、枪管与机匣的同轴度、扳机转轴的孔位平行度都在数模中做了约束检查，不存在零件穿模、运动干涉的问题，外形的所有棱角、防滑纹路、操作钮的凸起位置都和实枪操作逻辑匹配，不会出现握持时手指被结构棱角干涉、操作快慢机时指尖无法施力的人机工程缺陷。整枪的安装边界也做了明确区分，所有外露接口的尺寸都符合通用战术配件的互换标准，不需要二次修改接口尺寸即可匹配市面上绝大多数标准规格的战术附件，骨架枪托的尾部预留了背带环安装孔，护木前端也设置了背带固定点位，两点式、单点式枪背带的安装路径都可以在数模中提前模拟，确认背带晃动时不会遮挡抛壳窗、不会勾挂快慢机手柄。
