曲臂式高空作业平台三维结构设计

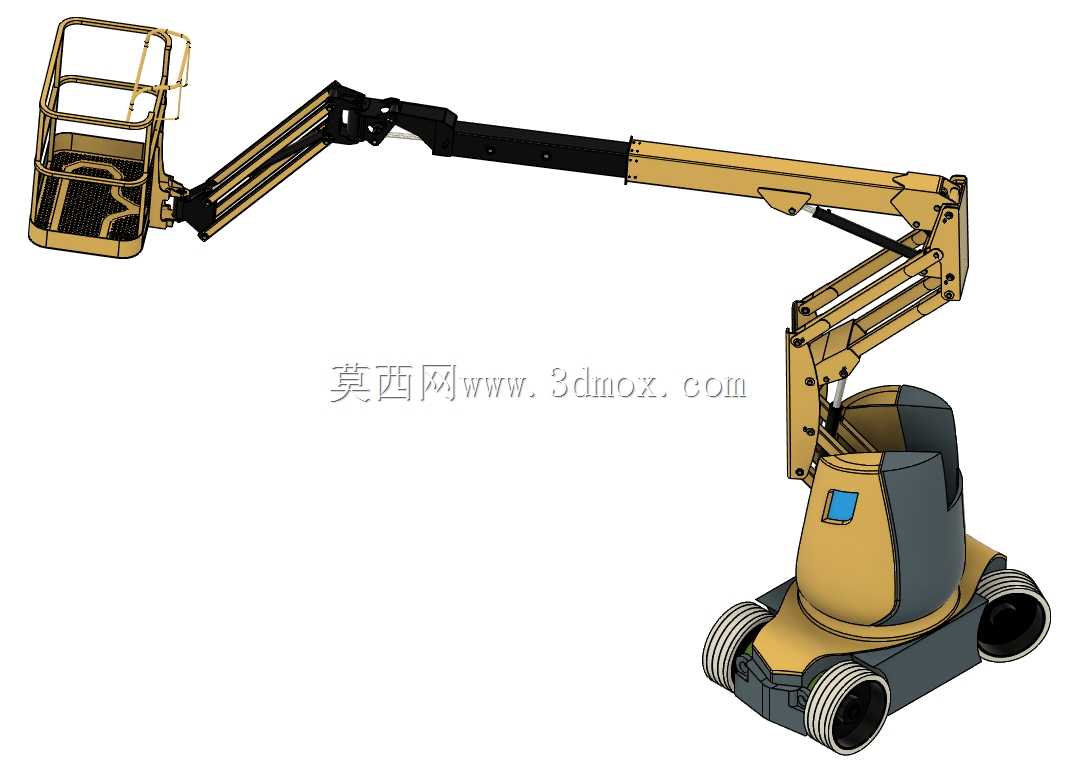

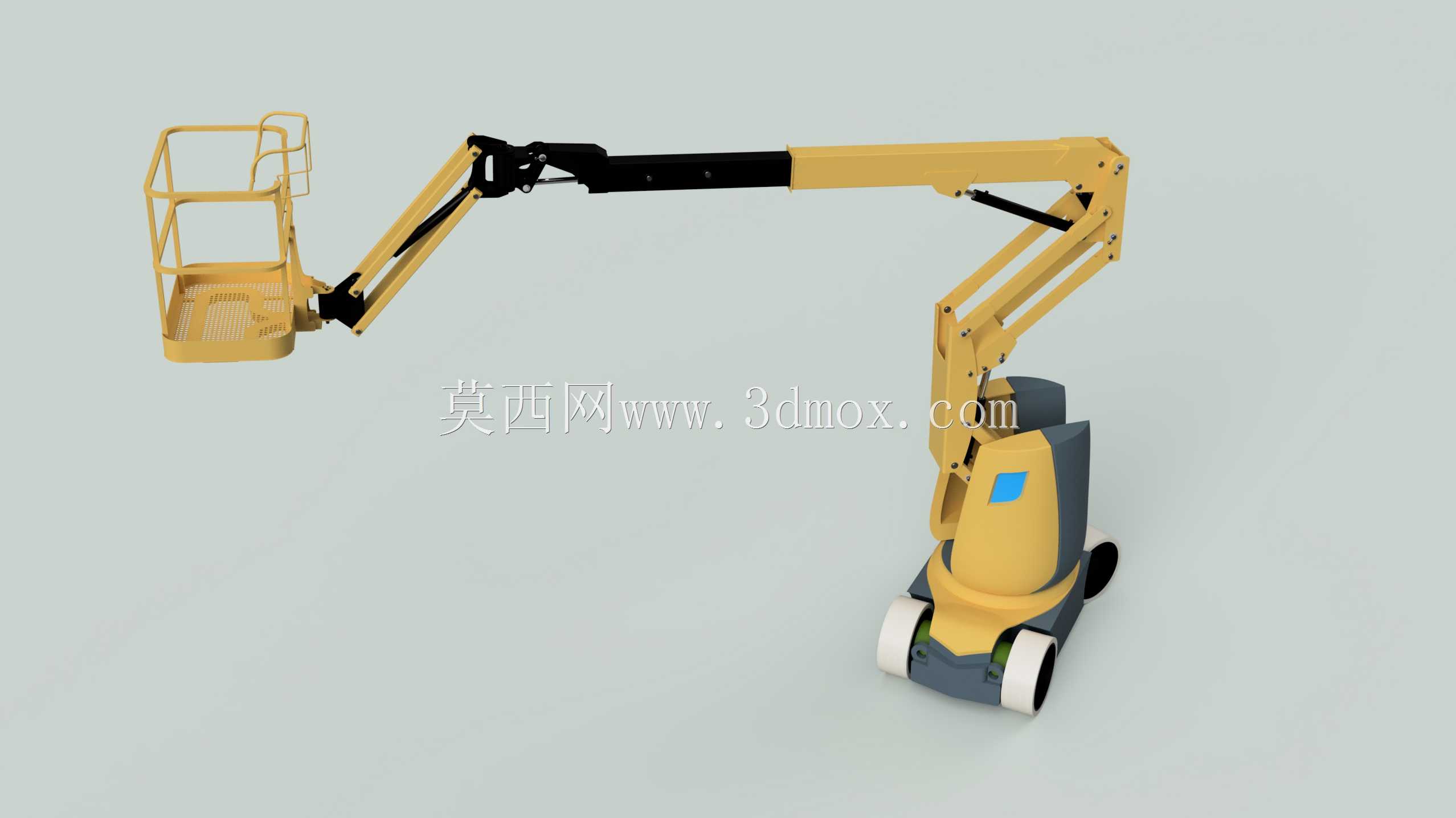

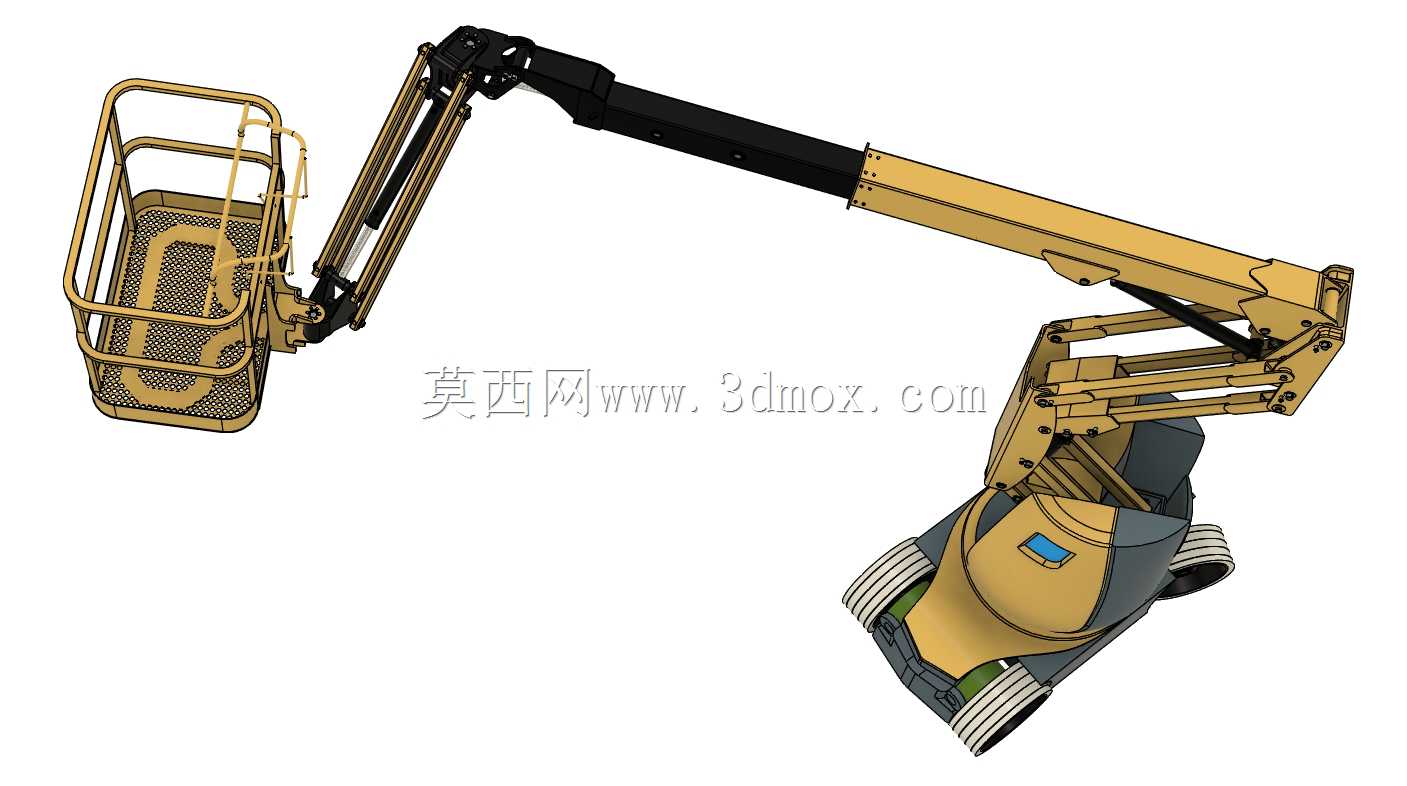

　　这款曲臂式高空作业设备的三维结构，核心围绕狭小空间内的高空检修、安装作业场景搭建，区别于直臂式设备的大回转半径需求，曲臂折叠结构可在厂房内部、楼宇外立面狭窄巷道、设备密集的厂区通道内完成作业，无需预留大尺寸设备停靠空间，适配仓储货架顶部检修、厂房管线布设、场馆高空灯具维护、工业设备高位部件拆装等多类实际工况。从结构设计逻辑来看，整体采用下置底盘配重+多节折叠臂架+前端载人作业平台的布局，底盘部分集成四轮行走结构，轮组采用宽幅实心胎设计，兼顾硬质水泥地面与轻度不平整厂区路面的通行能力，底盘内部预留液压动力单元、回转支撑的安装空间，回转支撑连接底盘与上部臂架基座，可实现360度全回转作业，覆盖周边环形作业范围，

　　无需频繁移动整车位置即可完成多点位作业。臂架部分采用多节铰接结构，第一节主臂与基座铰接，搭配变幅液压油缸实现大角度举升，第二节折臂与主臂末端铰接，可通过油缸驱动完成折叠与伸展动作，适配不同高度、不同障碍物遮挡下的作业点位抵达需求，臂架内部预留液压管路、控制线缆的布设通道，避免管线外露造成的剐蹭损坏，臂架铰接点均采用加厚耳板+销轴的连接结构，匹配作业负载下的抗剪、抗扭强度要求，每处铰接位置都预留润滑脂加注通道，满足长期使用的维护需求。前端作业平台采用围栏式结构，平台底板采用防滑冲孔板设计，四周护栏高度符合高空作业防护标准，平台与臂架末端采用回转连接结构，作业人员可在平台内微调平台朝向，无需调整整车臂架姿态即可对准作业点位，

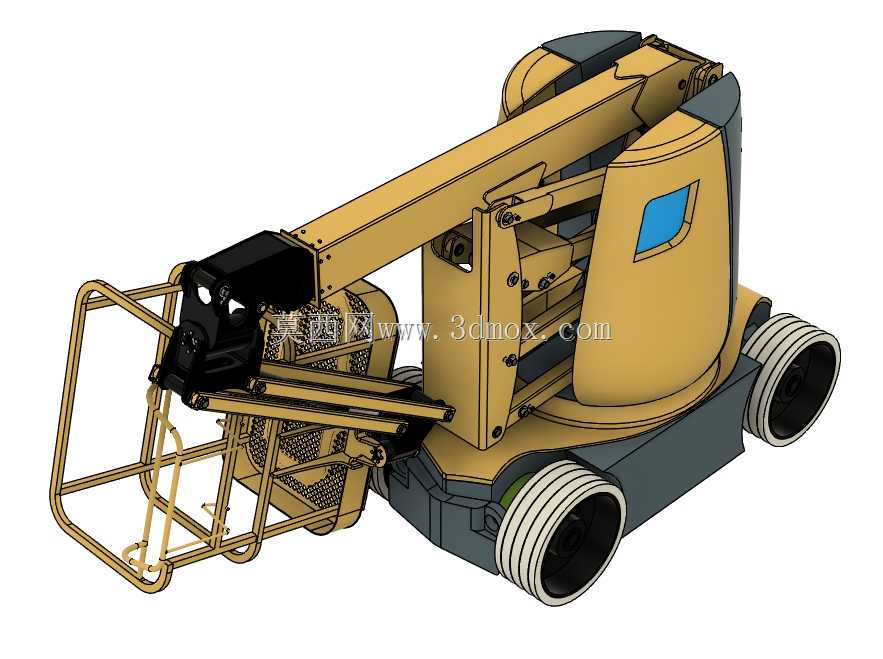

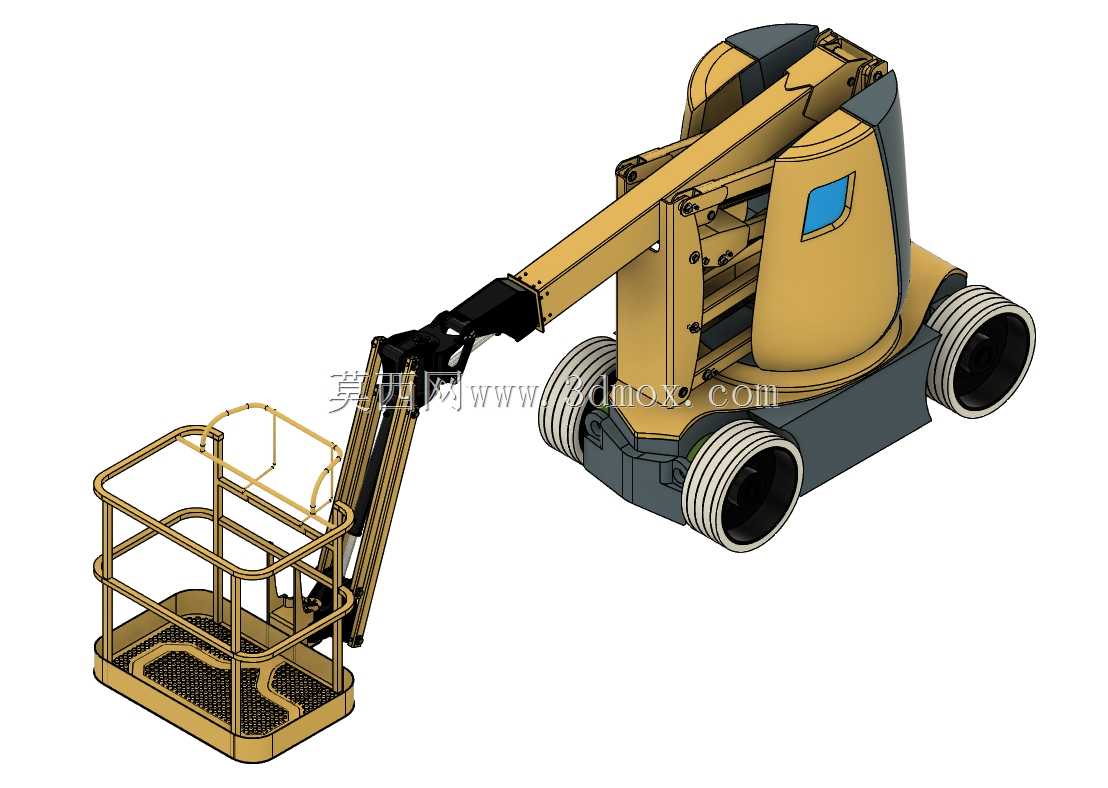

　　平台边缘预留工具挂载点、物料临时放置区域，可承载作业人员及随身工具、小型安装配件的总负载，平台入口处设置自锁式安全门，防止作业过程中人员意外跌落。从安装边界与尺寸适配角度，设备收拢状态下整体高度控制在常规厂房门洞通行高度范围内，宽度满足厂区标准通道的通行要求，可直接通过普通货运电梯完成楼层转运，适配多层厂房、商业综合体内部的高空作业需求；臂架完全伸展状态下，作业高度覆盖常规工业厂房层高、商业建筑外立面中低层作业高度需求，水平作业幅度可越过常规厂区设备、绿化带等障碍物，抵达目标作业面。设计过程中针对臂架受力做了分段校核，每节臂架的截面采用箱型焊接结构，在保证结构强度的前提下尽可能降低臂架自重，减少底盘配重需求，提升整车行走的灵活性；

　　底盘的重心位置经过反复调整，在臂架最大幅度伸展、平台额定负载状态下，整车稳定系数满足高空作业设备的安全标准，避免侧翻风险。液压系统的管路走向沿着臂架内侧布设，每处铰接位置的管路都预留足够的活动余量，避免臂架折叠伸展过程中拉扯管路，控制阀组布置在底盘侧方的易维护位置，同时在平台处设置应急操作装置，突发动力故障时可通过应急动力将臂架收拢回落，保障作业人员安全。轮组的转向结构采用前轮转向设计，转弯半径小，可在狭窄通道内完成掉头、转向动作，适配空间受限的作业场景，底盘四周设置防撞缓冲条，通行过程中剐蹭周边设备时可起到缓冲作用，避免设备外壳及周边设施损坏。
