定柱式悬臂起重吊运设备结构设计

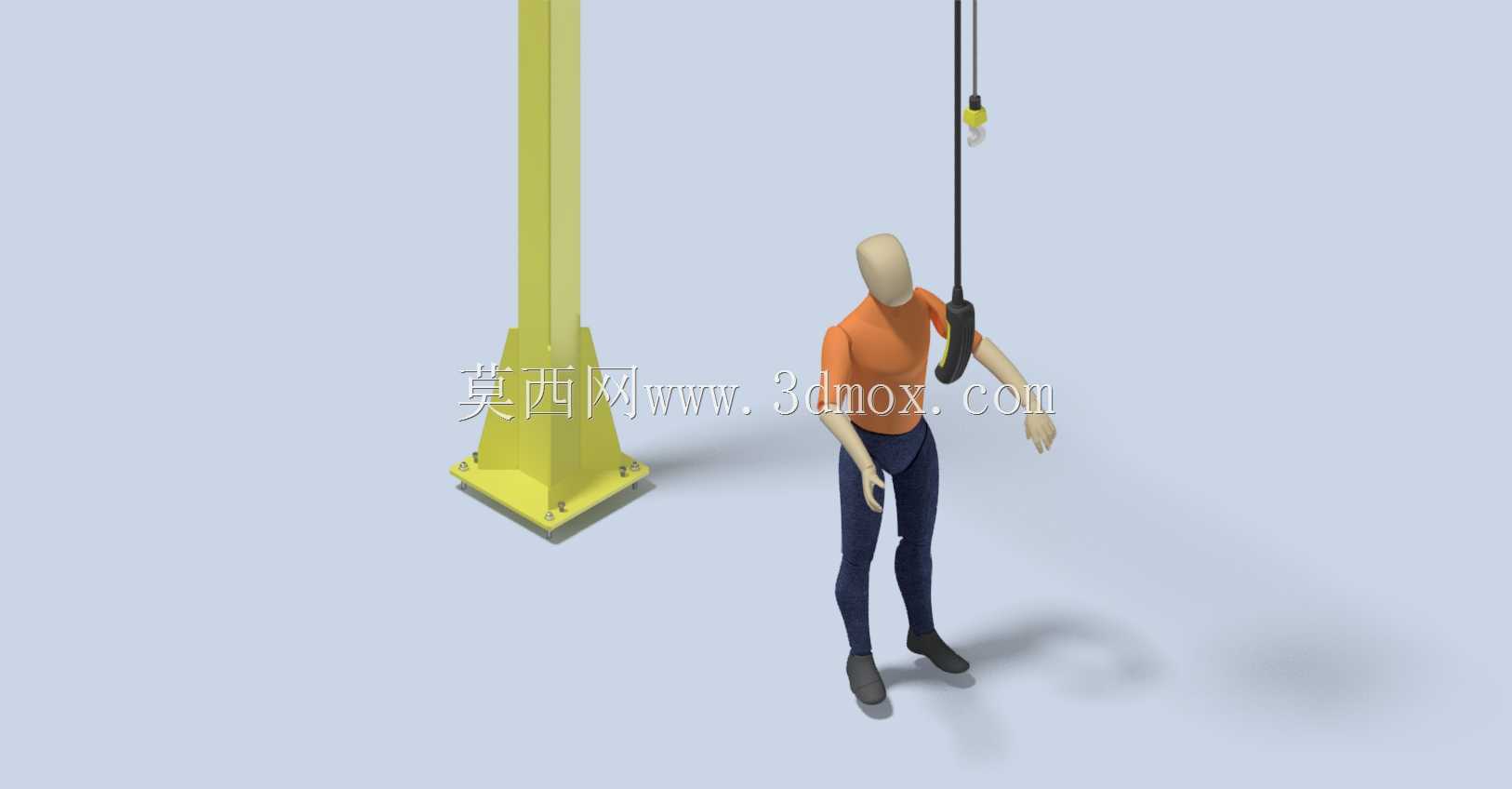

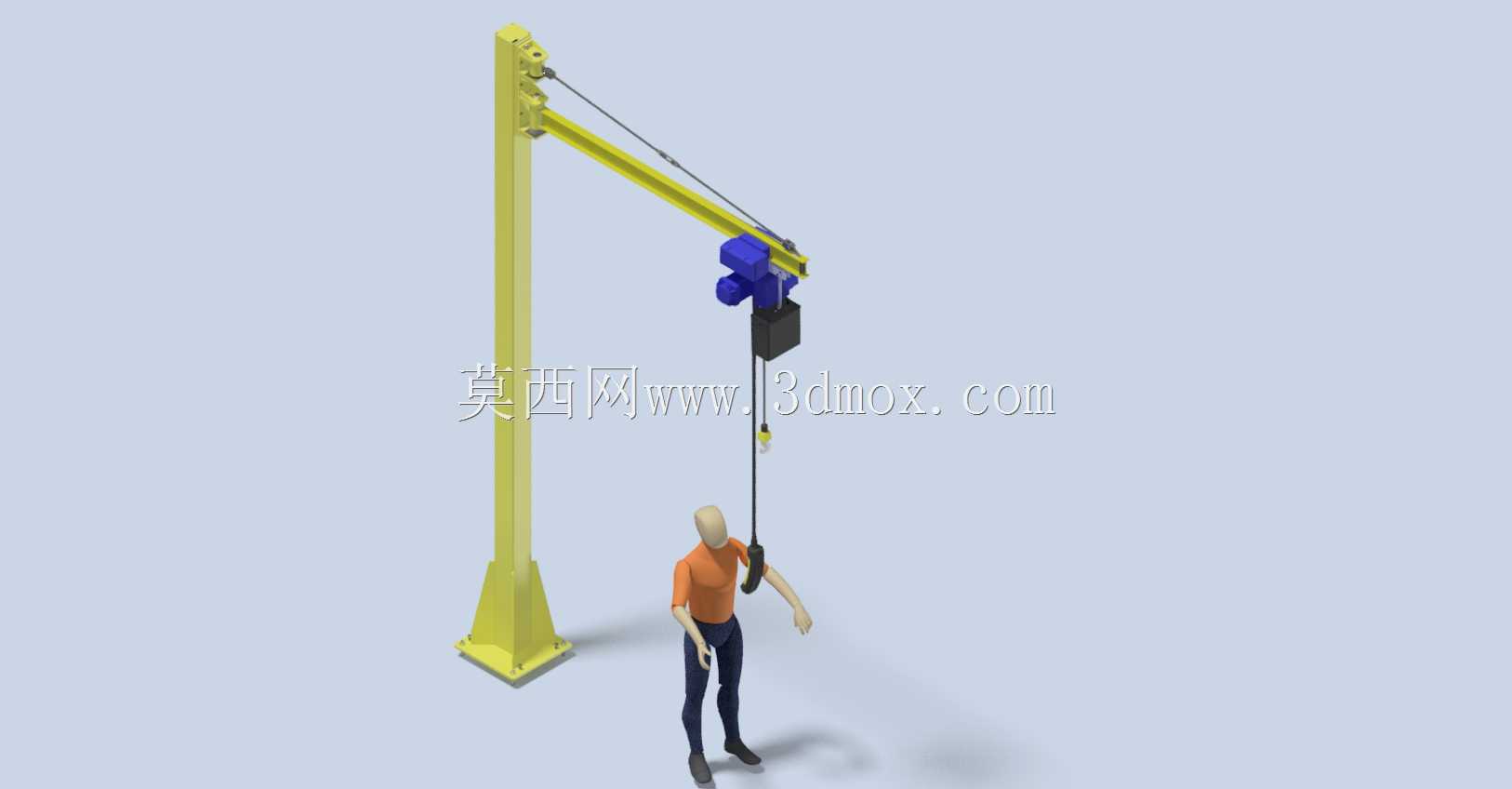

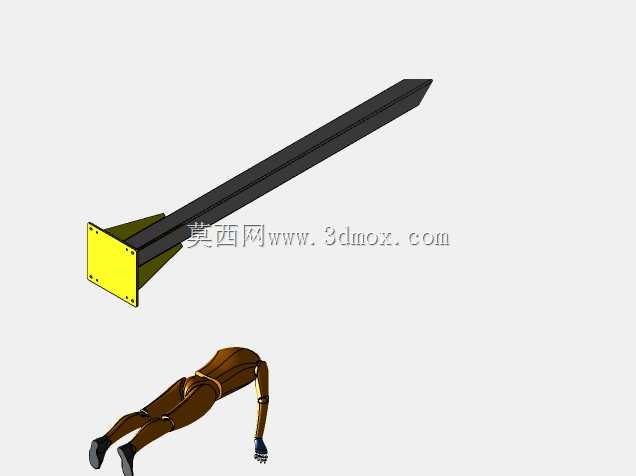

　　这款定柱式悬臂吊运结构，主要面向中小型加工车间、装配工位、仓储区域的近距离物料转运场景，适配1吨及以下额定载荷的频繁吊运作业，可覆盖立柱周边3到5米半径内的作业范围，解决车间内跨工位重型工件、工装夹具、装配零部件的短距离调运痛点，替代传统人工搬运存在的劳动强度大、安全风险高的问题，也可作为大型起重设备覆盖盲区的补充吊运单元。从结构组成来看，整套设备由底部安装基座、垂直立柱、水平悬臂梁、电动葫芦行走机构、斜拉稳索、端部限位组件几部分构成。底部基座采用加厚钢板焊接成型，通过多组膨胀螺栓与混凝土地面刚性固定，安装时需保证基座平面水平度偏差不超过千分之一，避免立柱受载后出现偏斜力矩，基座与立柱连接位置设置加强筋板，

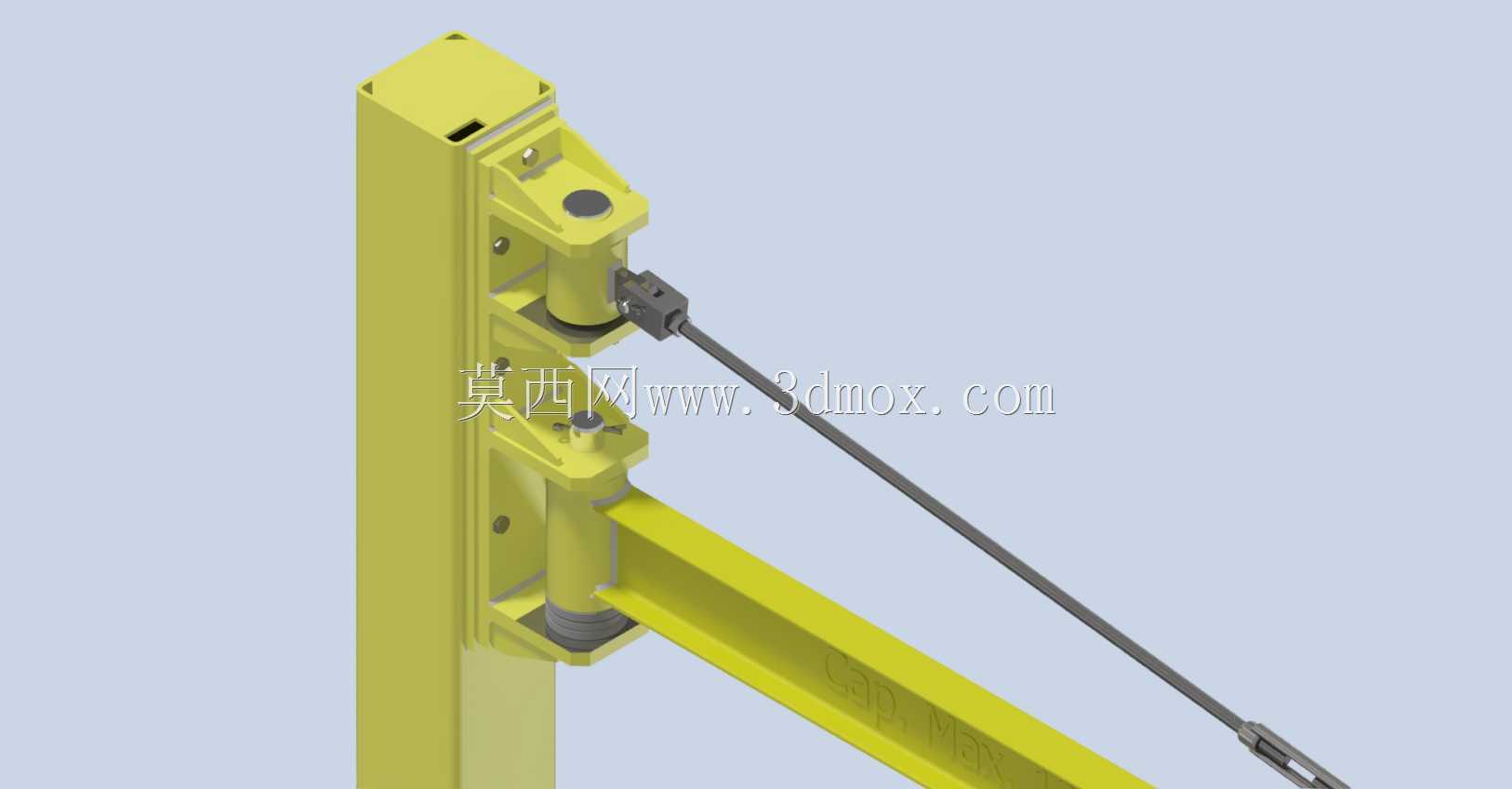

　　分散起吊载荷对立柱根部的弯矩作用，适配的地面混凝土强度等级不低于C25，固定螺栓埋深需满足抗倾覆力矩计算要求，保证满载荷作业时的结构稳定性。垂直立柱采用无缝钢管加工而成，柱身设置回转支承结构，可实现悬臂梁360度全范围回转，回转阻尼经过匹配调校，既可以保证空载时推动悬臂转动灵活，也能避免带载回转时出现惯性溜车问题，立柱顶部设置斜拉索连接座，通过多根钢质斜拉索与悬臂梁远端连接，抵消悬臂梁受载后的下挠变形，相比无斜拉的纯悬臂结构，可在相同梁截面下提升20%左右的额定起吊载荷，同时降低悬臂梁自身重量。水平悬臂梁采用H型钢或箱型焊接梁结构，梁身下方铺设电动葫芦行走轨道，轨道两端设置橡胶缓冲块与机械限位挡块，

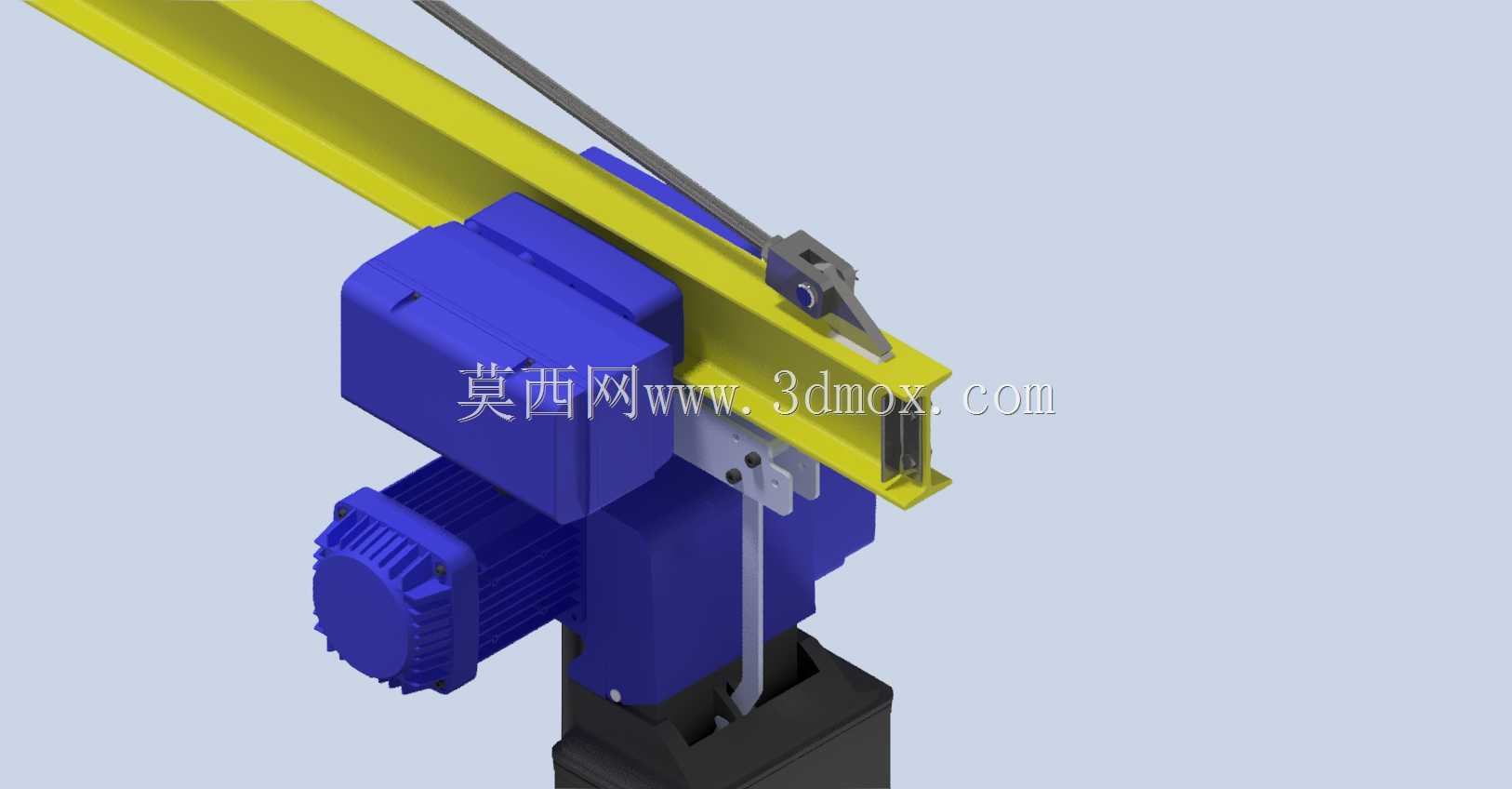

　　防止电动葫芦行至梁端时出现脱轨坠落风险，电动葫芦采用环链电动提升结构，集成行走驱动与起升驱动两个功能单元，起升链条采用高强度合金钢材质，配套吊钩设置防脱保险卡，避免吊索具意外滑脱，葫芦行走轮采用带轮缘的钢轮结构，与轨道配合间隙控制在2到3毫米，保证行走过程无卡滞、无明显晃动。设计过程中首先根据目标作业半径、额定起重量完成立柱与悬臂梁的截面选型，通过有限元仿真校核满载荷位于悬臂最远端时的结构应力与变形量，确保最大应力值低于材料屈服强度的60%，悬臂端最大下挠量不超过悬臂长度的1/500，满足长期重载作业下的结构刚度要求；回转支承的选型根据总倾覆力矩匹配额定承载能力，同时预留1.5倍以上的安全系数，避免长期回转磨损后出现间隙过大问题。

　　安装边界方面，整套设备安装时需保证立柱中心距离周边墙体、固定设备的距离不小于悬臂长度加0.5米的安全回转间隙，顶部斜拉索安装后需保证与厂房顶部管线、桥架的最小垂直距离不小于0.3米，避免回转过程中发生碰撞；设备作业区域地面需平整无凸起障碍物，保证吊运路径通畅，电动葫芦的供电线缆采用滑触线或拖链结构沿悬臂梁布置，避免线缆垂落干扰吊运作业。实际使用中，这类悬臂吊可适配机加工车间的工件上下料、装配工位的重型部件吊装、仓储区域的货物码垛等多种场景，相比桥式起重机，其安装无需搭建厂房专用承轨梁，对厂房结构要求低，安装成本更低，作业灵活度更高，适合小范围高频次的吊运作业；相比移动式小型吊运设备，其固定安装的结构作业稳定性更好，额定载荷更大，作业覆盖范围固定，可作为工位级的标配吊运单元配置。结构细节上，立柱与基座的连接采用法兰盘螺栓连接，法兰盘加工时保证端面与立柱轴线的垂直度，连接螺栓采用8.8级以上高强度螺栓，按规定扭矩拧紧后做防松标记；悬臂梁与立柱回转部分的连接采用铰轴加加强板的结构，传递悬臂端的载荷至立柱主体，斜拉索的张紧度可通过端部的调节螺栓调整，保证多根拉索受力均匀，避免单根拉索过载。
