建筑施工可调节式地坑支撑立柱结构

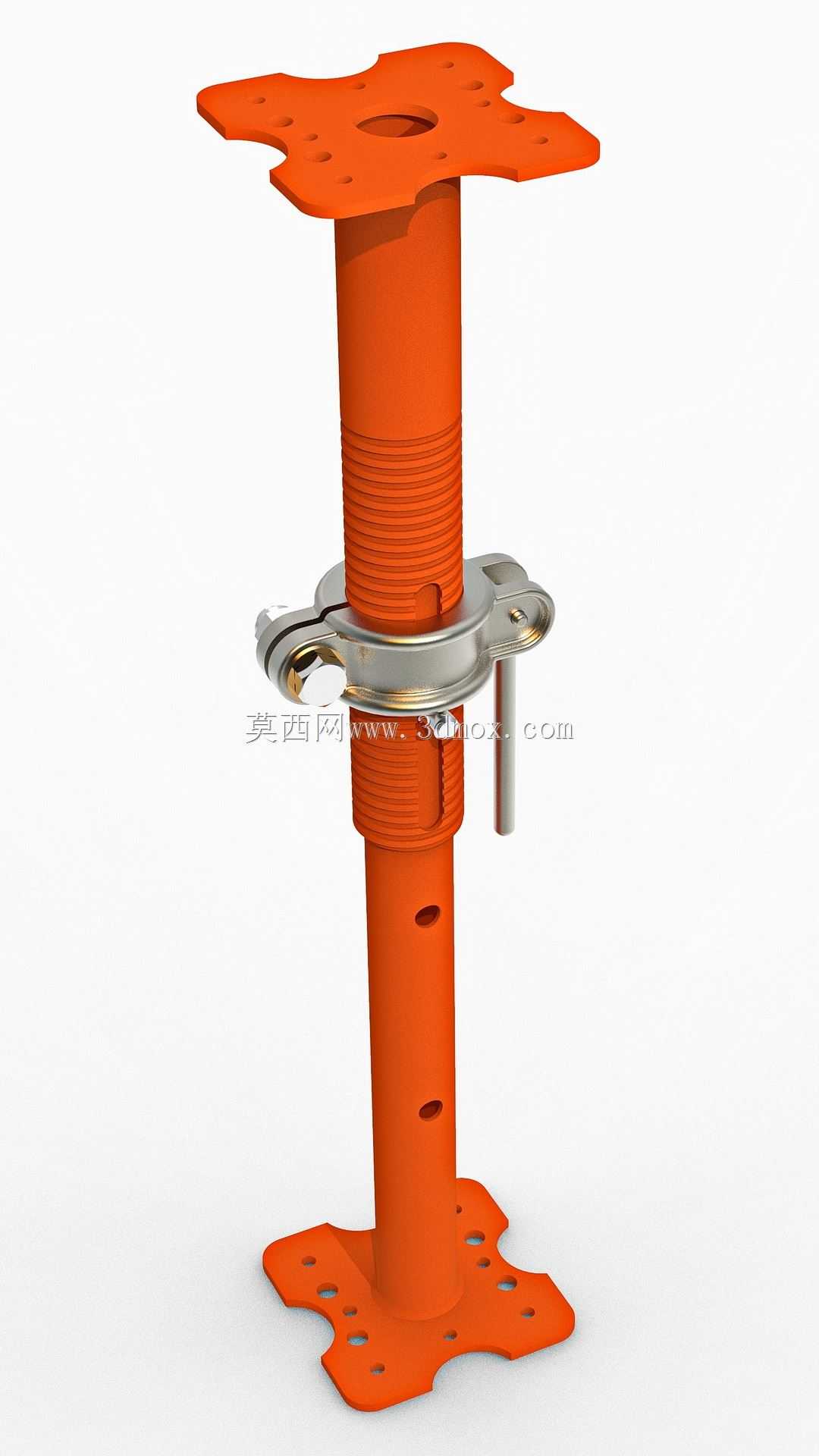

　　在建筑深基坑施工、地下室底板浇筑、管沟开挖作业场景中，这类可调式地坑支撑立柱是承担临时竖向荷载、控制土体侧移形变的核心工装部件，区别于传统焊接式固定钢支撑，该结构可根据现场开挖深度、支护面标高差灵活调节支撑高度，无需额外切割焊接作业，能大幅缩减现场支护安装的工时消耗。从结构功能设计来看，上下两端的翼缘安装板采用多螺栓孔异形轮廓设计，安装板边缘延伸出的带孔耳板可直接与基坑顶部的混凝土冠梁、底部的垫层预埋件通过膨胀螺栓或焊接方式固定，多组排布的螺栓孔可适配不同间距的预埋件点位，避免现场重新打孔的工序，上下翼缘板的平面度公差控制在1mm每米范围内，保证支撑受力时端面完全贴合承力面，不会出现局部点接触导致的应力集中问题。

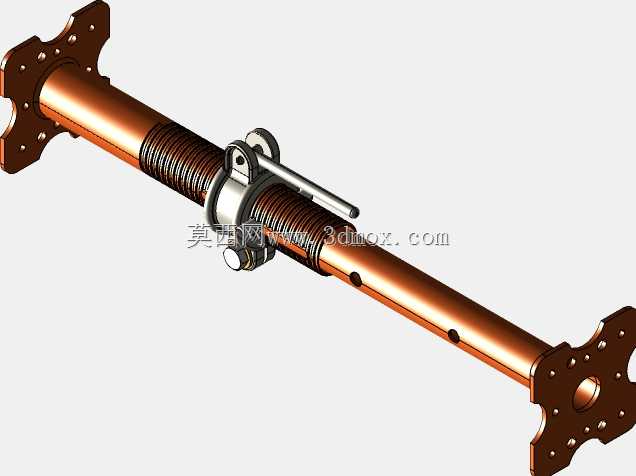

　　中部的柱体采用分段螺纹调节结构，外螺纹段做了加厚处理，螺纹牙型采用梯形螺纹设计，相比普通三角螺纹具备更强的承重抗剪能力，调节时旋转中部的锁紧环套即可带动上下柱体相对伸缩，调节范围可覆盖常规住宅项目地坑1.2米至2.8米的常见深度区间，锁紧环套侧面配套的插销结构可在高度调节到位后插入柱体对应位置的定位孔中，形成螺纹承载+插销抗滑的双重锁止结构，即使在施工过程中受到土方开挖机械的意外碰撞、混凝土浇筑时的侧向冲击力，也不会出现支撑高度滑移失稳的问题。柱体表面的橙色涂装为环氧富锌防锈底漆搭配聚氨酯面漆，可适应基坑内部潮湿、存在少量地下水侵蚀的作业环境，避免短期施工过程中柱体锈蚀导致的承载能力下降。从安装边界条件来看，

　　单根支撑的额定竖向承载能力可满足40kN的临时施工荷载要求，安装时需保证上下承力面的标高差与支撑调节行程匹配，锁紧环套的旋转扭矩需达到80N·m以上，插销需完全贯穿柱体两侧的定位孔，安装完成后需检查上下翼缘板与承力面的贴合间隙，间隙超过2mm的位置需采用薄钢板垫实，避免受力后出现倾斜。这类支撑结构除了基坑支护场景外，也可用于装配式建筑临时竖向支撑、桥梁现浇段模板支撑、设备安装临时垫高承重等场景，相比传统的木方支撑、钢管扣件支撑，具备承载能力稳定、调节效率高、可重复周转使用的优势，三维建模过程中需重点验证螺纹配合的间隙量、锁紧环套与柱体的同轴度、翼缘板螺栓孔的位置度，确保加工完成后的部件可顺利装配，调节过程无卡滞，锁止结构可可靠承载，建模时需注意柱体调节段的螺纹收尾位置与定位孔的排布间距，避免出现调节到极限位置时定位孔与插销位置错位的问题，同时需核算柱体在最大伸出长度下的长细比，确保受压状态下不会出现失稳弯曲的情况。
