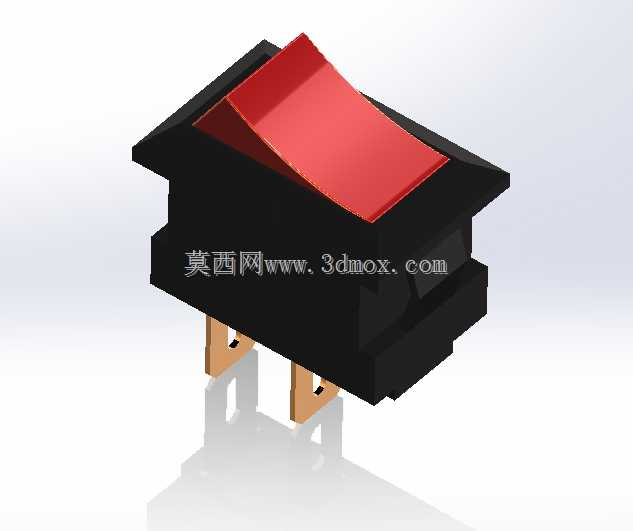

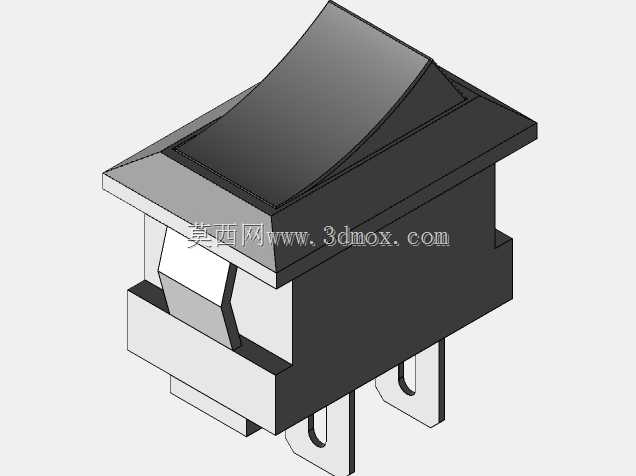

红色翘板式船型电源通断开关结构

　　这类翘板结构的电源开关，是低压电气控制回路里最常见的通断执行器件之一，日常在小型机电设备、桌面型加工机具、民用电器、机床附属操作单元的面板上都能见到它的身影，核心作用就是通过手动操作实现单路或双路电源回路的接通与分断，相比按压式按钮开关，它的操作摆幅更大，操作反馈清晰，操作人员不需要精准对准按压点，哪怕戴薄劳保手套也能顺利完成切换动作，很适合车间现场、户外作业这类操作环境不算精细的场景。从结构设计逻辑来看，整个开关采用卡扣式安装的壳体设计，黑色的绝缘壳体一般采用阻燃PA或者PC材质注塑成型，既保证足够的结构强度卡入面板安装孔，也能满足电气绝缘、阻燃的安全要求，外露的红色翘板是操作端，一方面红色本身在工业场景里默认和电源控制、

　　危险警示相关，操作人员能快速在密集的操作面板上定位到电源开关位置，另一方面翘板的曲面造型贴合手指按压的弧度，操作时不会有硌手的触感，反复操作也不容易产生疲劳。底部伸出的插片式接线端是标准的快接端子规格，不需要焊接，直接对应适配规格的冷压端子插片就能完成接线，装配的时候能大幅减少接线工时，也避免了虚焊、脱焊带来的接触不良隐患，插片的排布间距严格遵循电气安全间隙要求，不同极性的接线端之间有足够的爬电距离，哪怕在潮湿、多粉尘的车间环境里，也不容易出现拉弧、短路的问题。做结构设计的时候，首先要卡准安装边界尺寸，这类开关的面板开孔一般是标准矩形尺寸，壳体上的卡扣弹性量要做合理设计，卡扣的压缩量既要保证能顺利推入安装孔，

　　又要保证卡入后面板和开关壳体之间没有松动间隙，不会因为设备运行的振动出现开关移位、脱落的问题。翘板和内部壳体的转轴配合间隙要控制在合理范围，间隙太小会导致操作卡滞，按动的时候翘板晃动不畅，间隙太大则会出现翘板歪斜、防尘密封失效的问题，内部的动触片采用弹性铜材制作，翘板摆动的时候带动动触片在两个静触点之间切换，触点位置的接触压力要经过校核，保证接通状态下接触电阻足够小，大电流通过的时候不会因为接触电阻过大出现异常发热，同时分断状态下触点之间的断开距离要满足对应电压等级的安全要求，避免分断后出现漏电、拉弧的问题。在实际设备选型应用的时候，要先确认开关的额定电流、额定电压参数和回路负载匹配，不能超负载使用，不然容易出现触点烧蚀、

　　粘连的问题，安装的时候要注意面板开孔的公差控制，开孔尺寸过大容易导致开关固定不稳，尺寸过小则会导致开关无法顺利装入，接线完成后要拉扯确认接线端子插装到位，避免设备运输、运行过程中端子松脱。建模的时候要重点还原翘板的摆动行程、卡扣的弹性结构特征、接线插片的标准尺寸，这些细节都是后续做设备面板开孔设计、装配干涉检查的关键参考，尤其是翘板在打开、关闭两个极限位置的外轮廓边界，要准确还原，避免面板设计的时候预留的操作空间不足，导致翘板摆动到极限位置时和周边的面板结构、其他操作元件产生干涉，影响正常操作。另外壳体表面的分型线、翘板表面的防滑纹理这些细节也不能忽略，这些结构细节虽然不影响核心功能，但是能让三维模型和实际量产的零件外观保持一致，做设备整体渲染、装配验证的时候能获得更贴近真实的效果。
