JCB伸缩臂叉装车工程设备三维建模

　　这款伸缩臂叉装设备的三维建模，完全围绕工地实际作业的边界条件搭建，没有做多余的外观美化，所有结构尺寸都参考了同级别实车的安装与作业参数。从作业场景来看，这类设备主要服务于基建工地、建材堆场、农牧场装卸、厂区重型物料转运，尤其是普通叉车无法抵达的崎岖非硬化路面，以及需要跨障碍举升的高位装卸工况，比如工地二层模板转运、堆场集装箱内高位码垛、农场草捆堆垛作业，它的越野底盘加伸缩臂结构，刚好填补了普通叉车和大型起重机之间的作业空白。

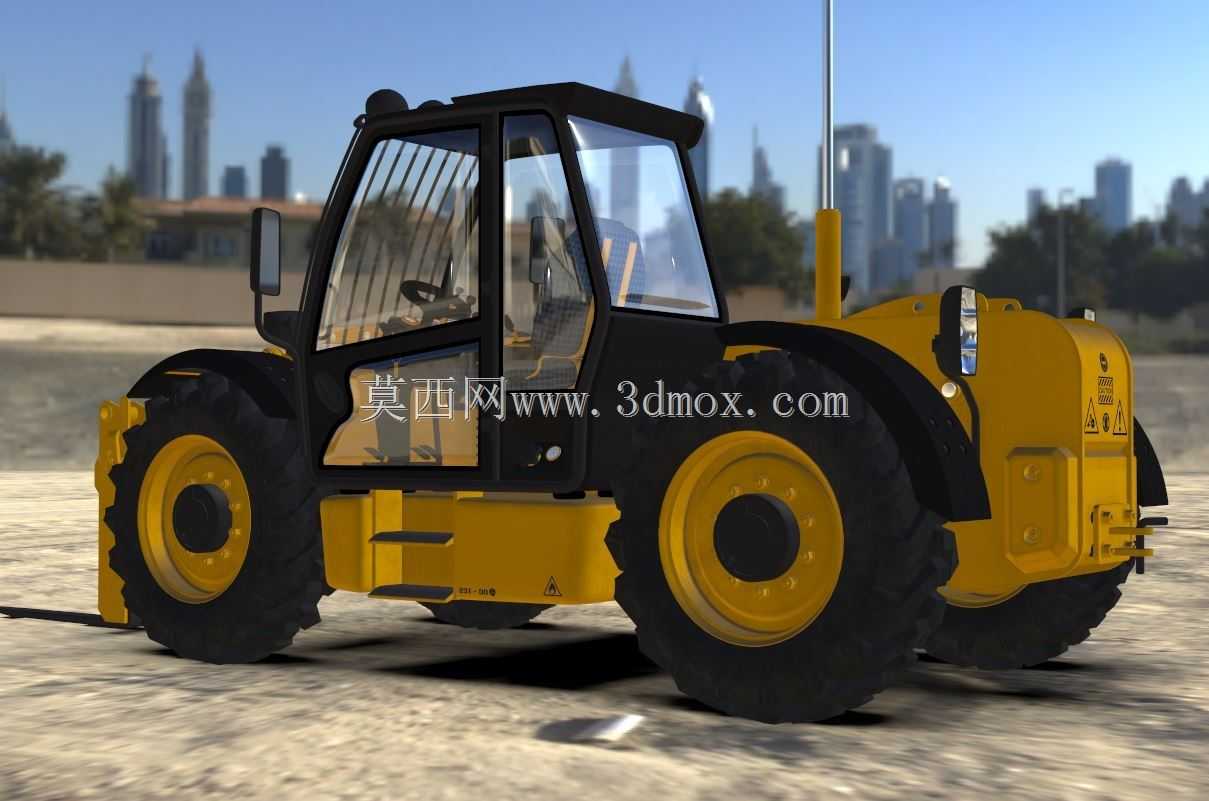

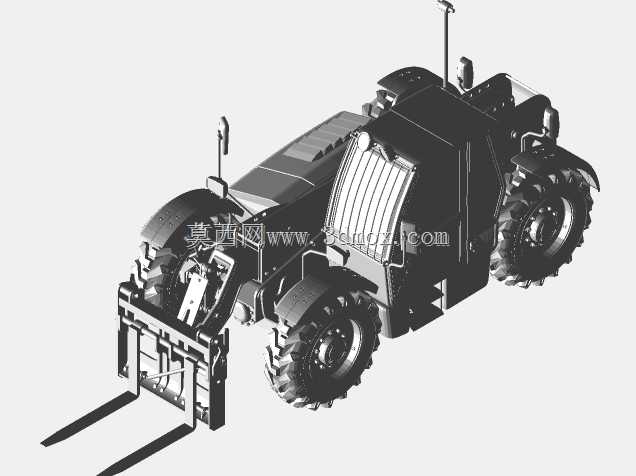

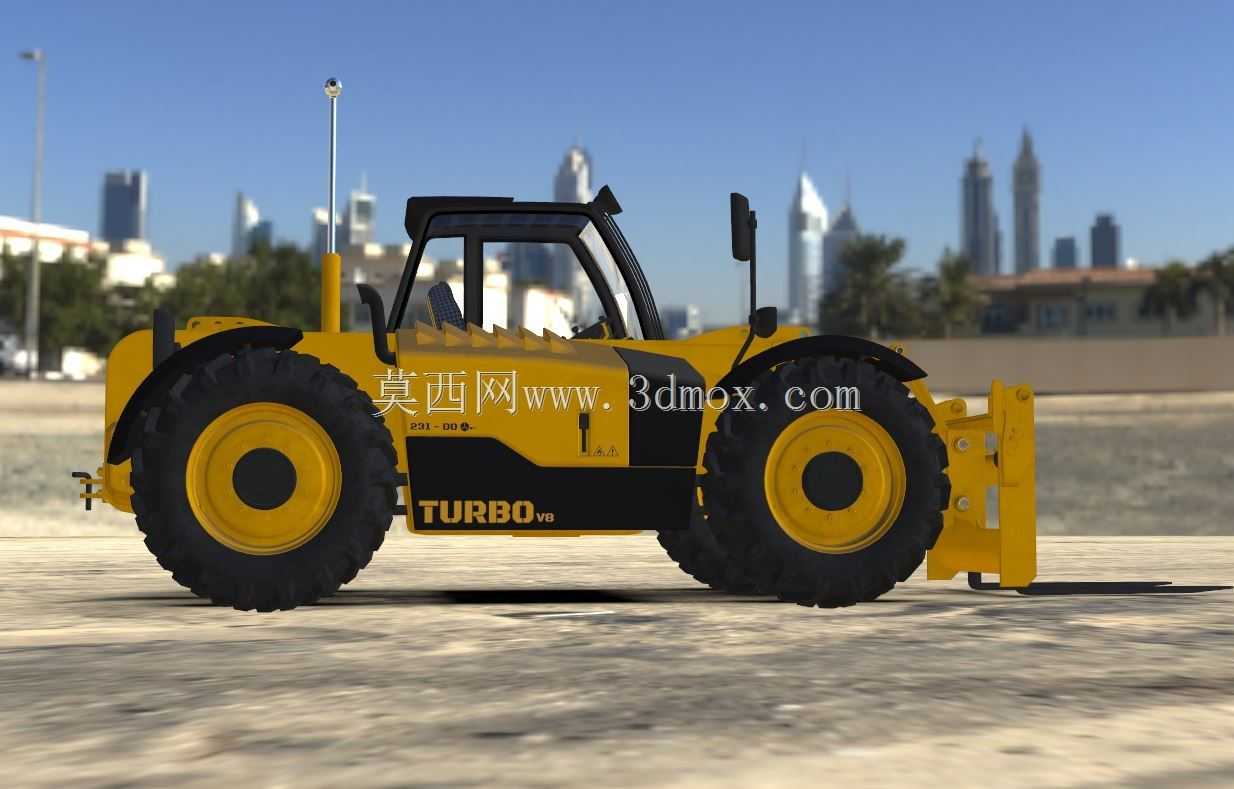

　　建模过程中首先确定的是整机的外形边界：整车总长控制在6.2米以内，含货叉的作业状态总长不超过7.8米，宽度控制在2.4米，满足普通工地临时便道的通行宽度要求，整机高度在臂架全收回状态下为2.5米，能够顺利通过常规3米限高的工地出入口与厂房门。轴距设置为3.1米，配合大直径越野轮胎，保证28度的接近角与32度的离去角，非硬化路面的通过性完全匹配泥泞、碎石路面的作业需求，最小离地间隙达到380mm，避免工地凸起的石块、土堆剐蹭底盘传动结构。

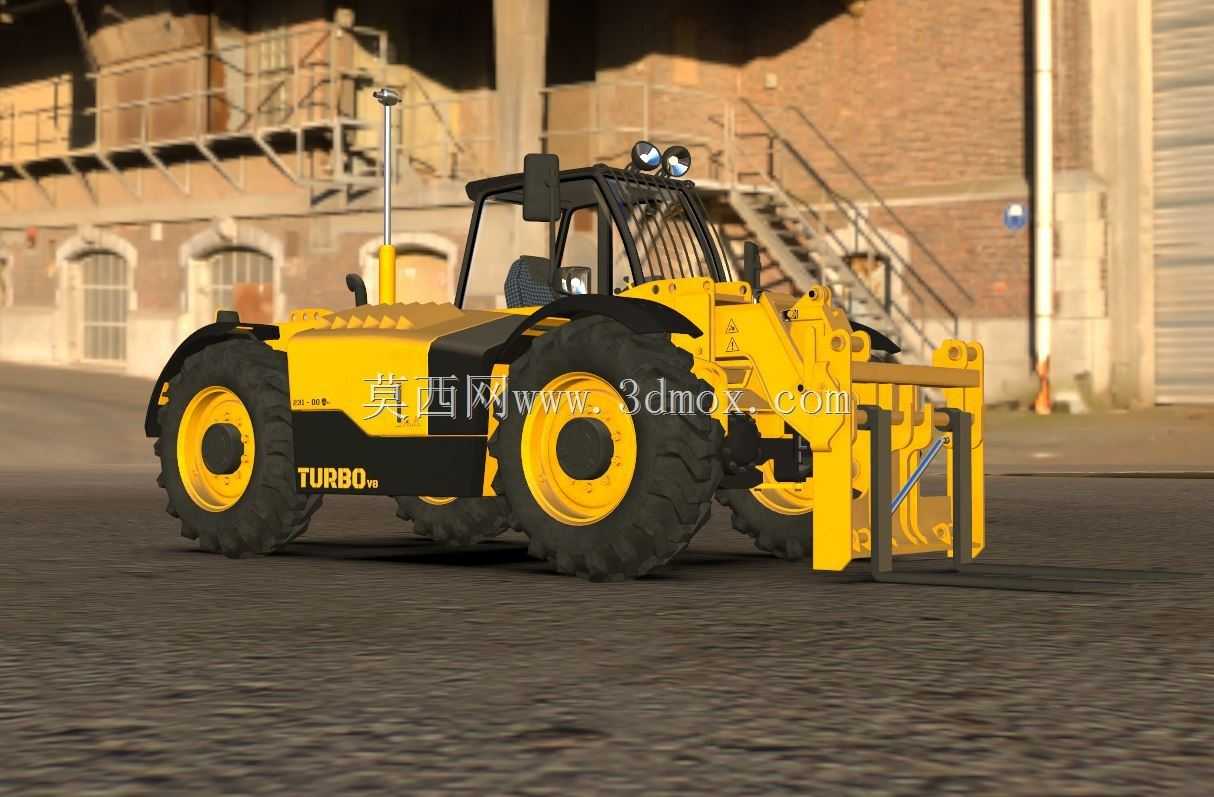

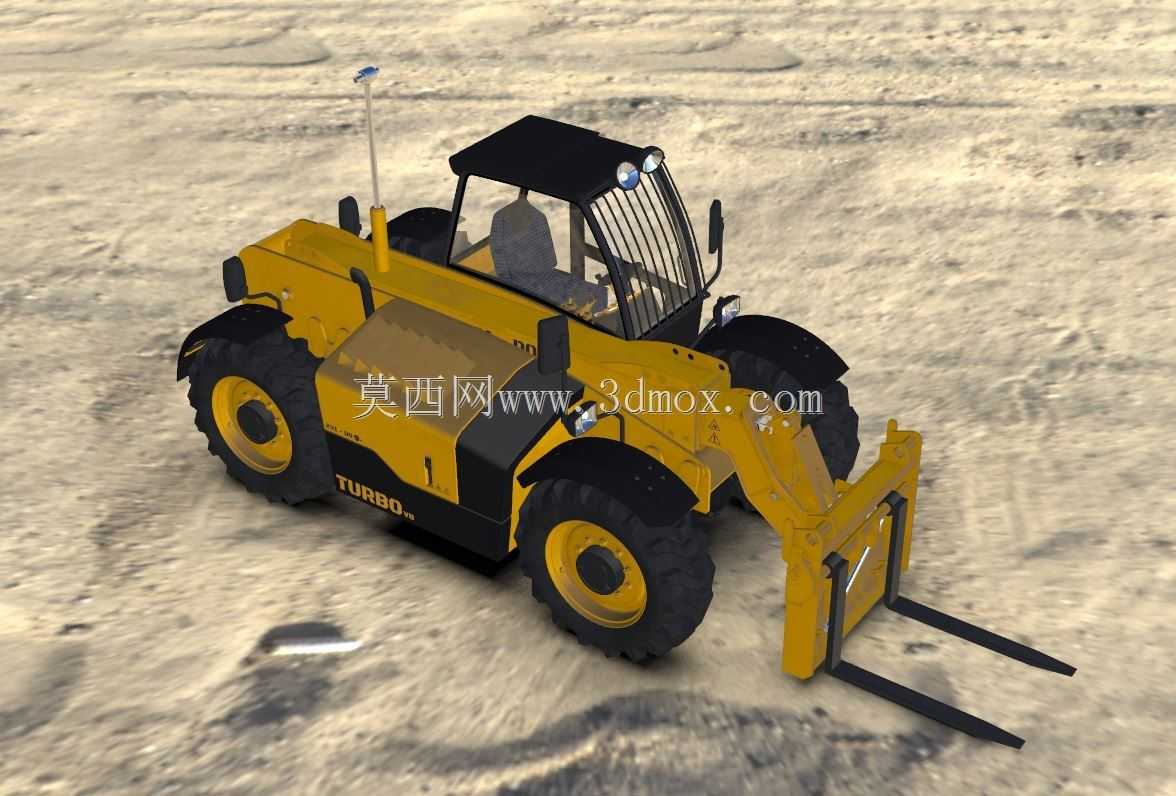

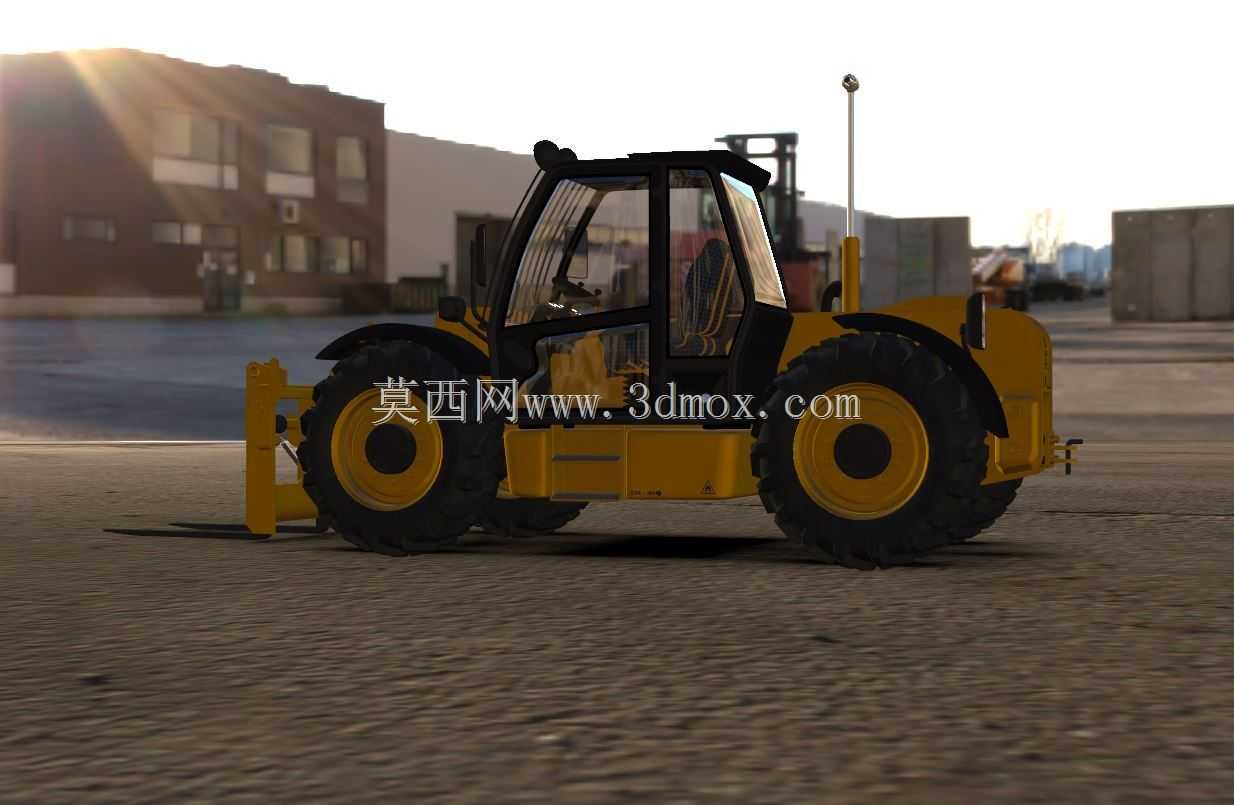

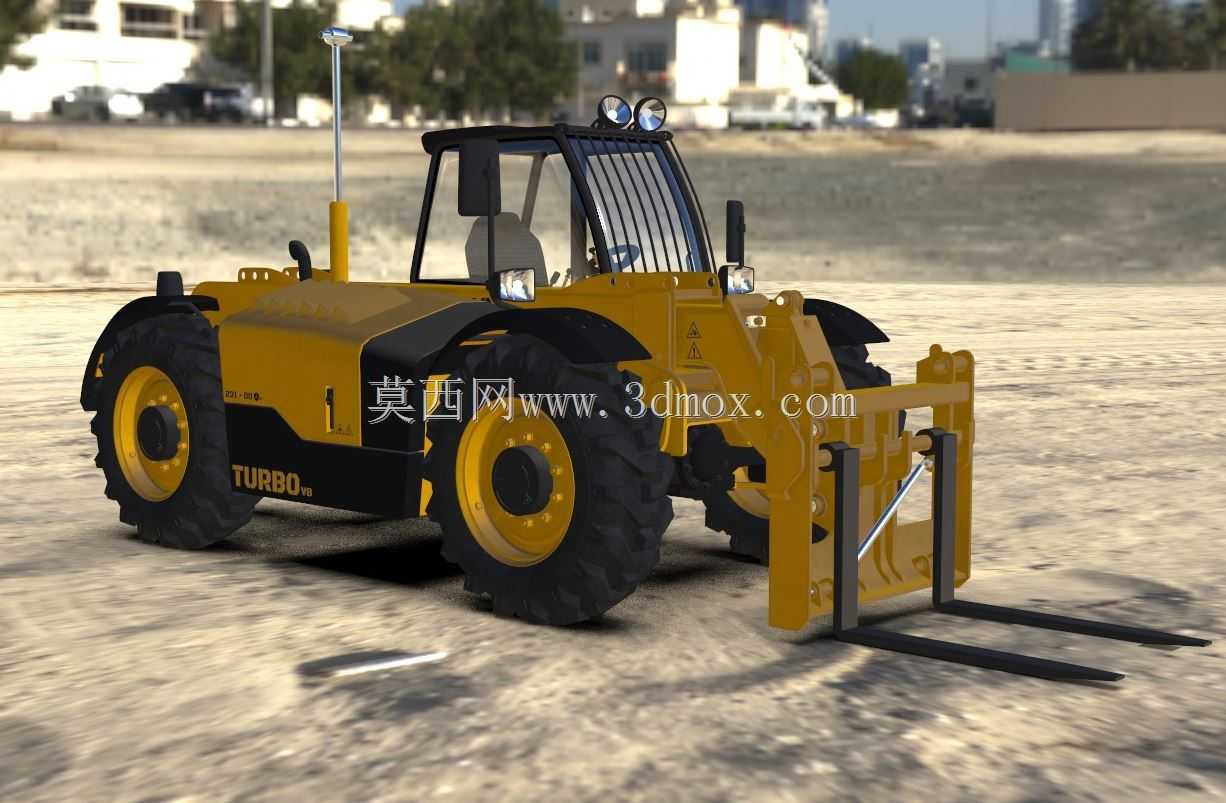

　　功能结构的建模完全贴合实际作业逻辑：前端的伸缩臂采用多节箱型焊接结构建模，每节臂的滑块安装位、液压油缸铰接点都预留了准确的装配间隙，全伸状态下臂长可达9.5米，最大举升高度13.5米，对应3米幅度下的额定载荷3.5吨，全伸臂最大幅度下的载荷控制在450kg，载荷曲线的铰接点位置完全按照实车的力矩限制逻辑布置，不会出现结构干涉。臂架前端的属具连接架采用快换结构建模，预留了货叉、铲斗、吊臂、抱夹等多种属具的安装销孔，销孔位置公差控制在0.2mm以内，保证不同属具换装时的同轴度，不需要额外修配就能完成装配。

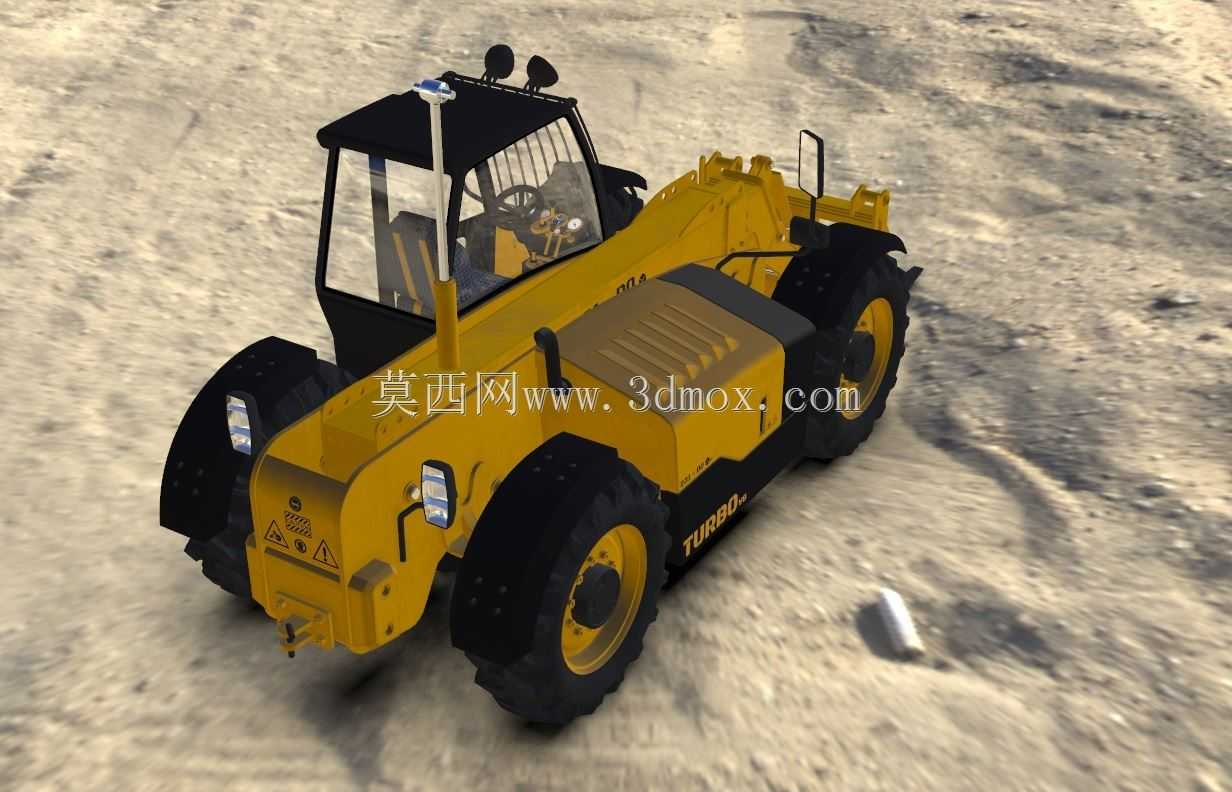

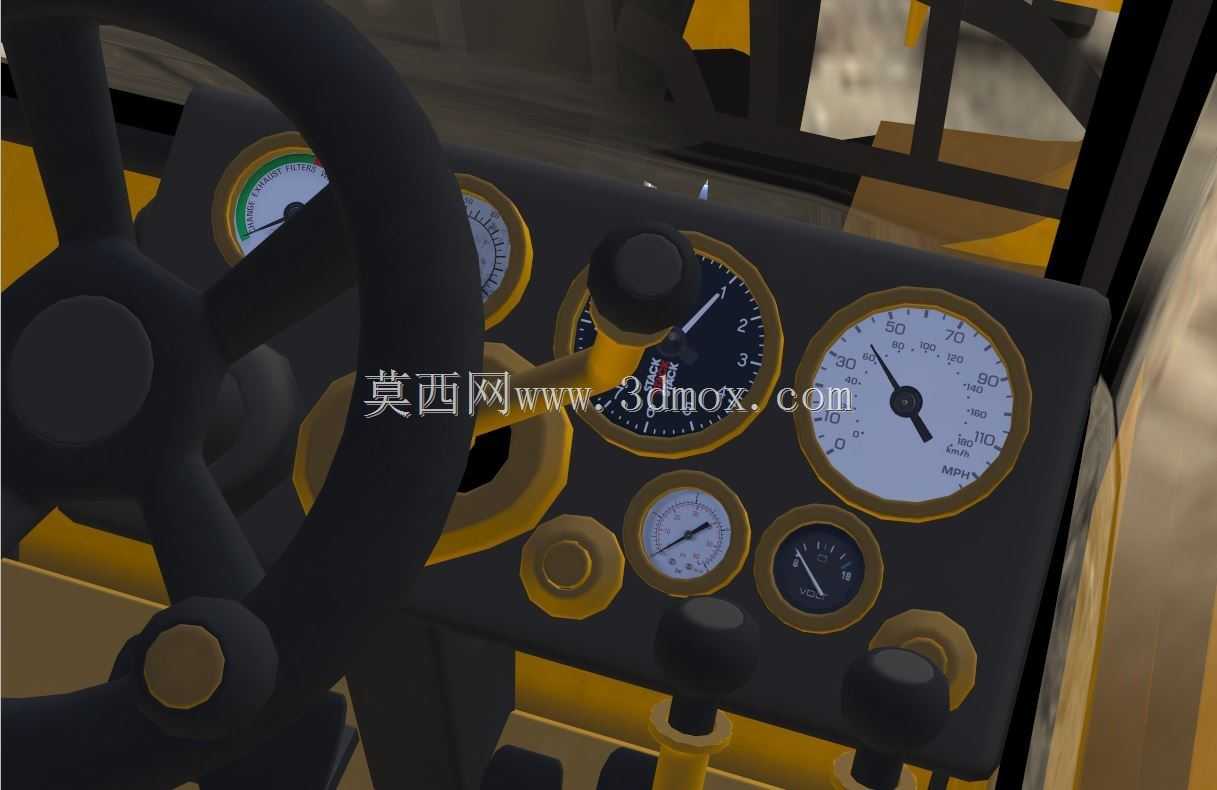

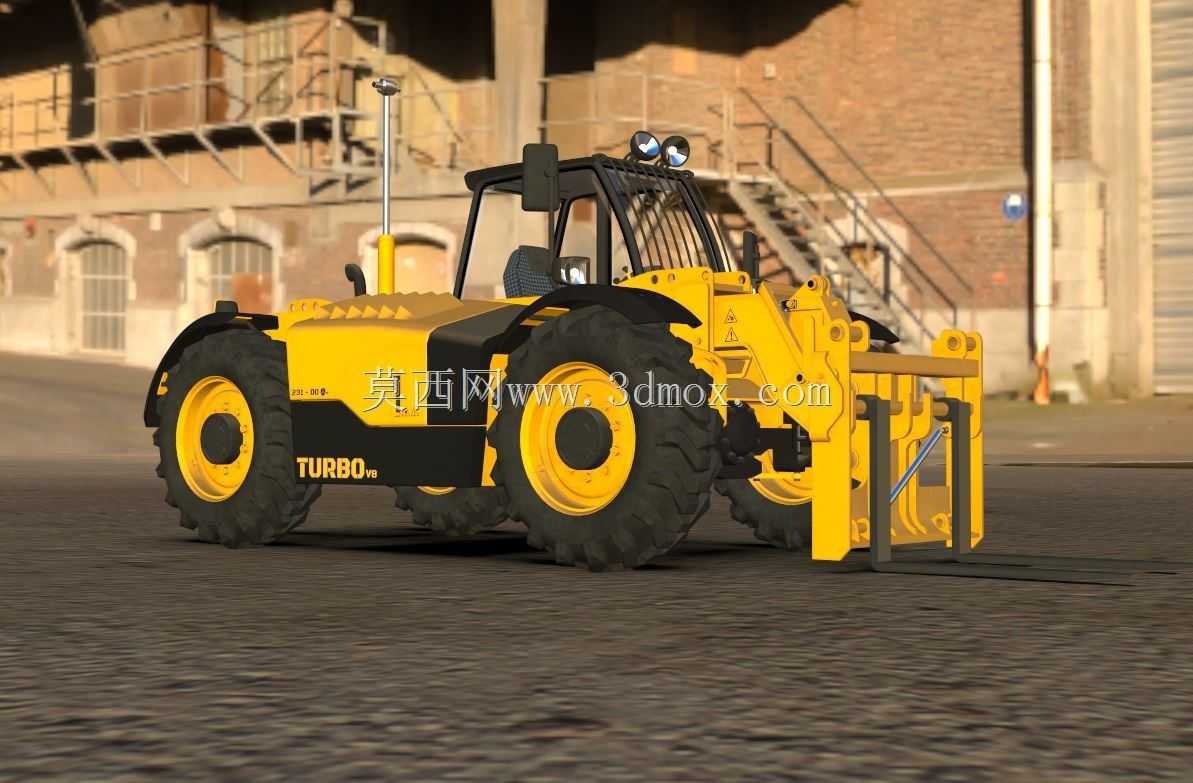

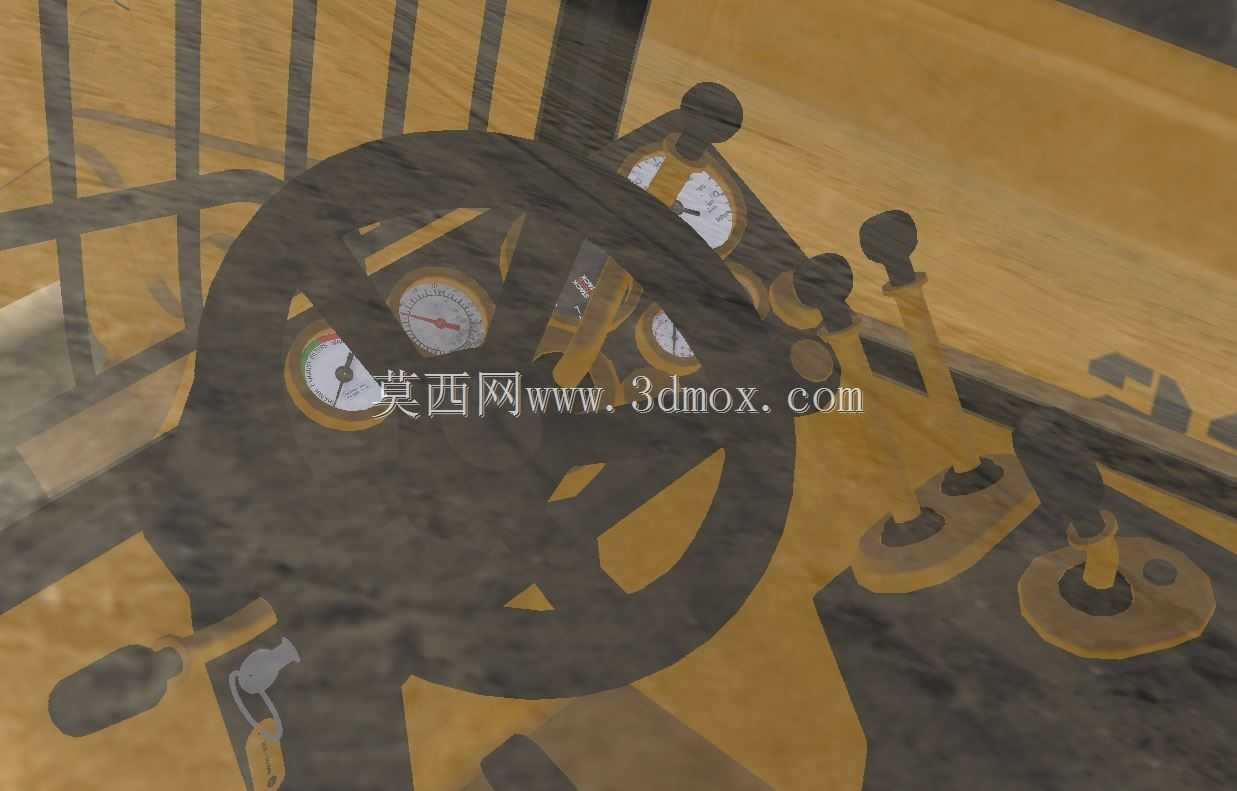

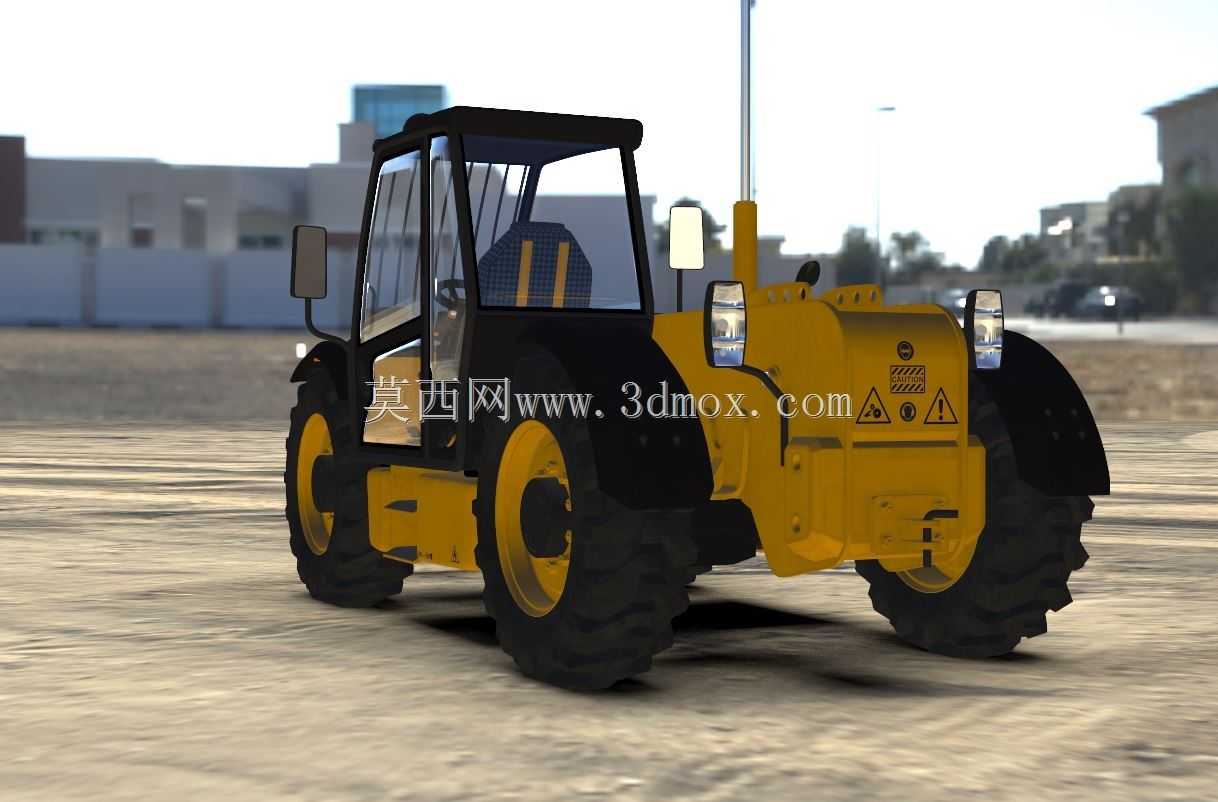

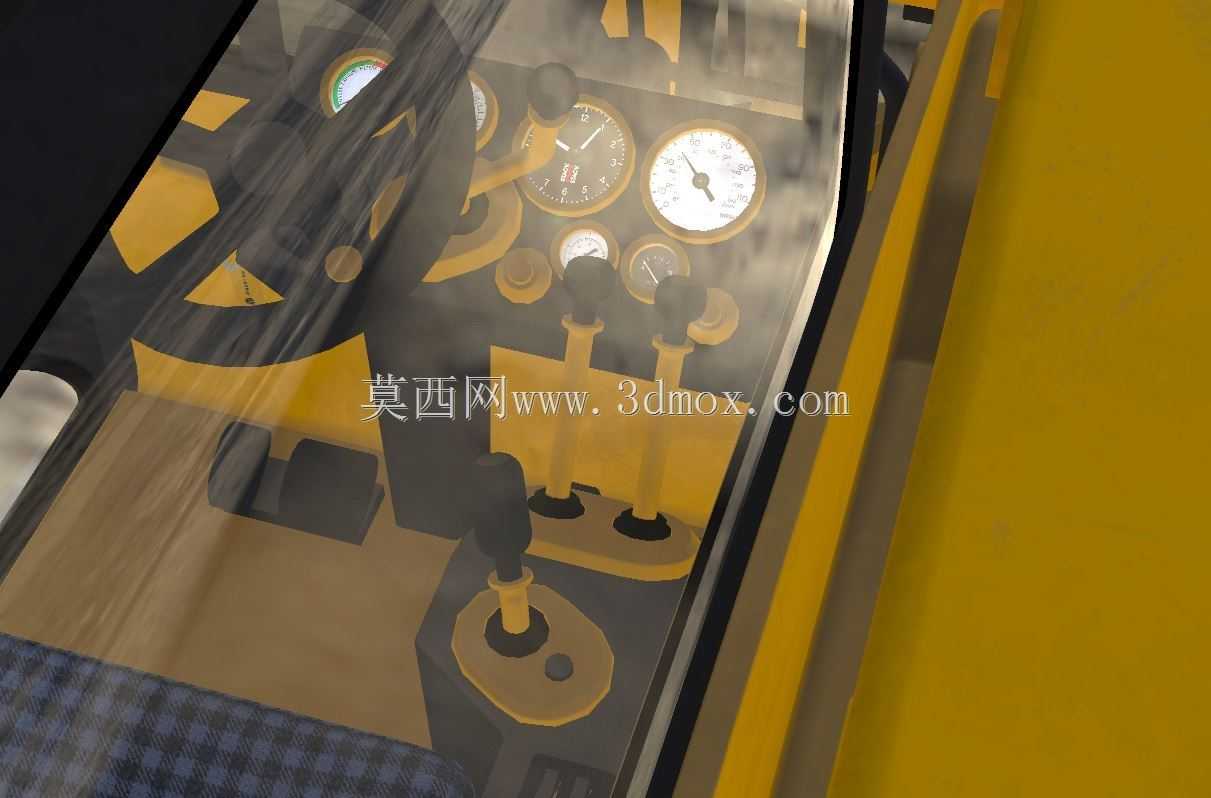

　　底盘部分的建模重点考虑了传动与转向的实际结构：采用四轮驱动的传动布置，前后桥都带差速锁结构，桥包的离地间隙比车架最低处高50mm，避免越野工况下磕碰桥体。转向系统采用前后桥铰接转向，最小转弯半径控制在3.8米，在狭窄的工地堆场里不需要多次倒车就能完成转向调头。驾驶室的建模完全按照工程车辆的安全标准，ROPS防滚架结构整合在驾驶室框架里，视野开口角度保证驾驶员在座位上能看到前端货叉的尖部，以及臂架举升到最高位时的作业点，后视镜的安装位置覆盖了车辆后侧与侧下方的视野盲区，避免作业时剐蹭周边障碍物。

　　液压系统的建模没有省略关键管路的走向：臂架伸缩油缸、变幅油缸、属具倾斜油缸的管路都沿着臂架内侧的走线槽布置，预留了足够的弯曲半径，避免臂架伸缩时管路被挤压磨损，液压泵的安装位在发动机飞轮壳侧，和分动箱的连接法兰尺寸完全匹配，油箱布置在车架右侧，容积160L，满足连续8小时作业的液压油储备需求，油箱底部预留了放油螺塞的安装位，方便日常维护换油。

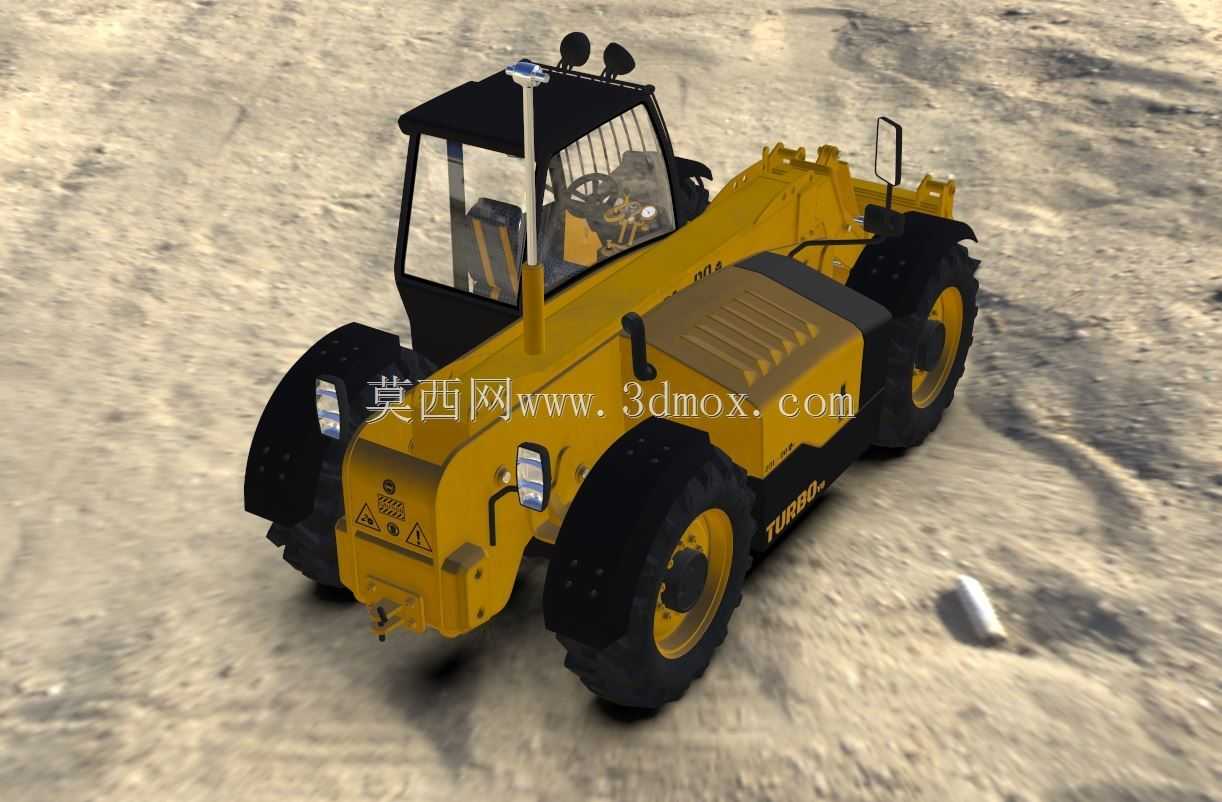

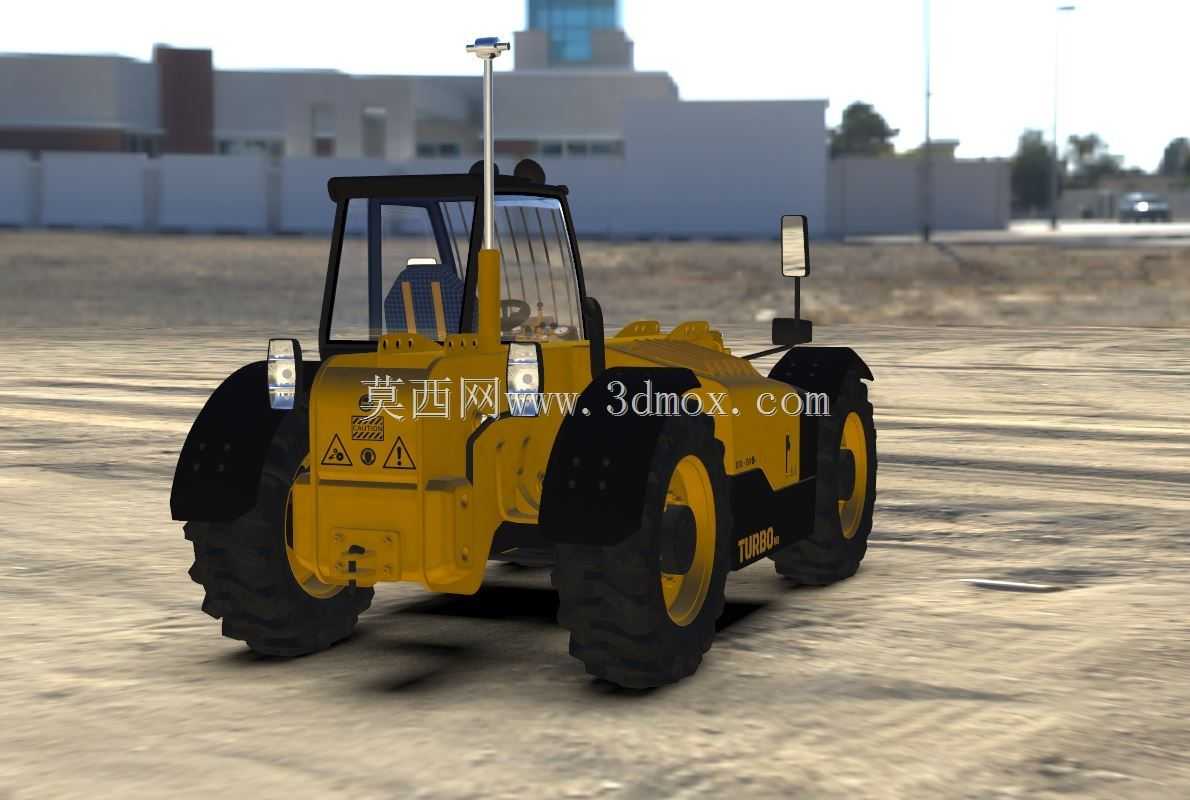

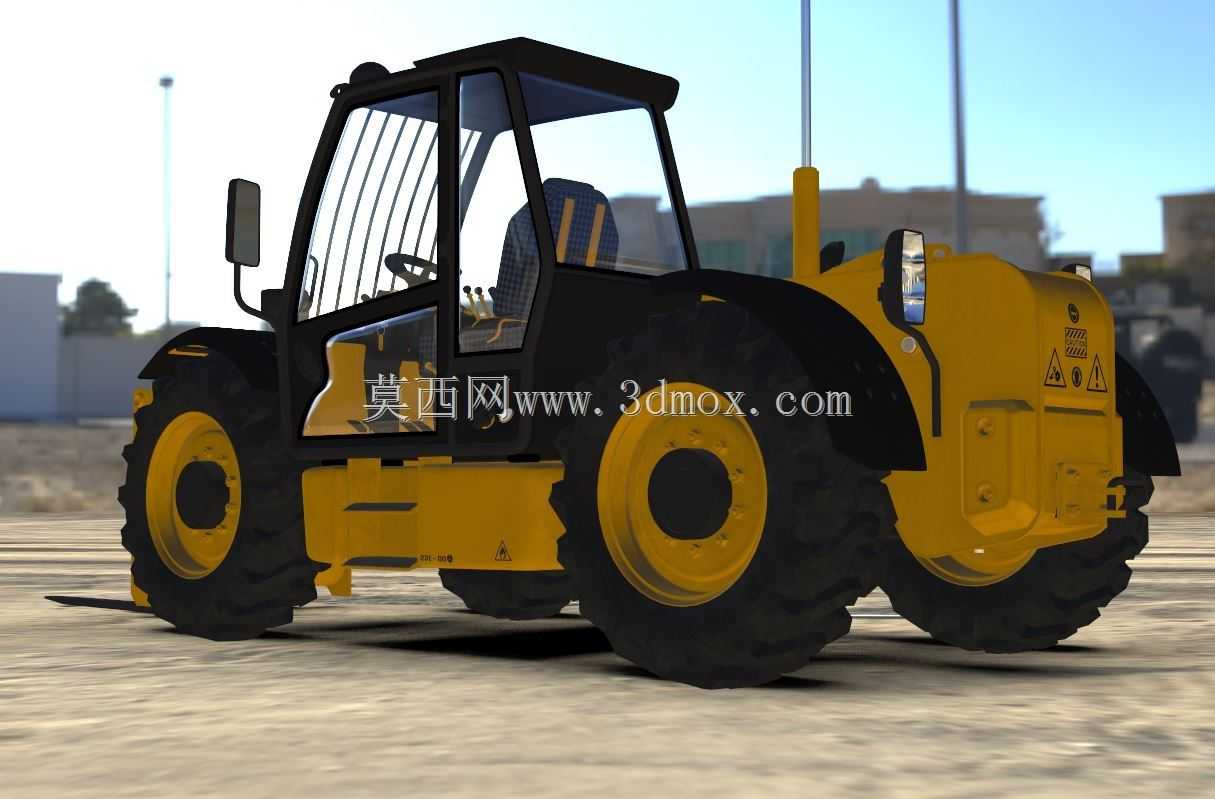

　　设计思路上完全摒弃了好看不实用的曲面修饰，所有覆盖件的折角都做了3mm的圆角，对应钣金冲压的工艺要求，覆盖件的安装孔位都预留了螺栓装配的操作空间，不需要特殊工具就能完成日常检修的拆装。轮胎的建模还原了大块越野花纹，花纹深度25mm，在泥泞路面的抓地力足够支撑满载爬坡30度的工况，轮胎和轮眉的间隙预留了120mm，保证悬架跳动、轮胎转向时不会发生剐蹭。配重块布置在车架尾部，重量按照满载前倾力矩的1.2倍匹配，保证臂架全伸满载时整车不会发生前倾失稳，配重的外形和车架尾部的安装面完全贴合，螺栓孔位和车架纵梁的安装孔一一对应，没有错位。

　　整个模型的装配层级按照实际整车的BOM结构搭建，分底盘、臂架、属具、驾驶室、动力系统、液压系统六个大的子装配，每个子装配下的零件都按照实际装配顺序排列，结构工程师拿到模型后可以直接做运动仿真，验证臂架全行程的干涉情况，也可以直接导出工程图做生产工艺拆解，不需要重新调整结构位置。
