流水线式平面自动贴标设备结构设计

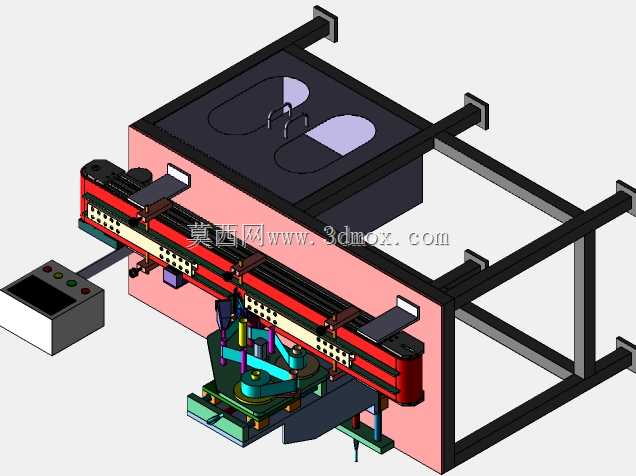

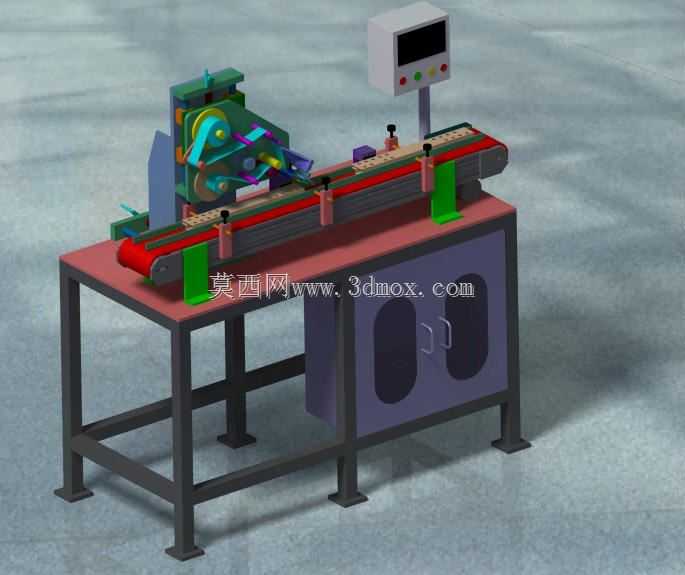

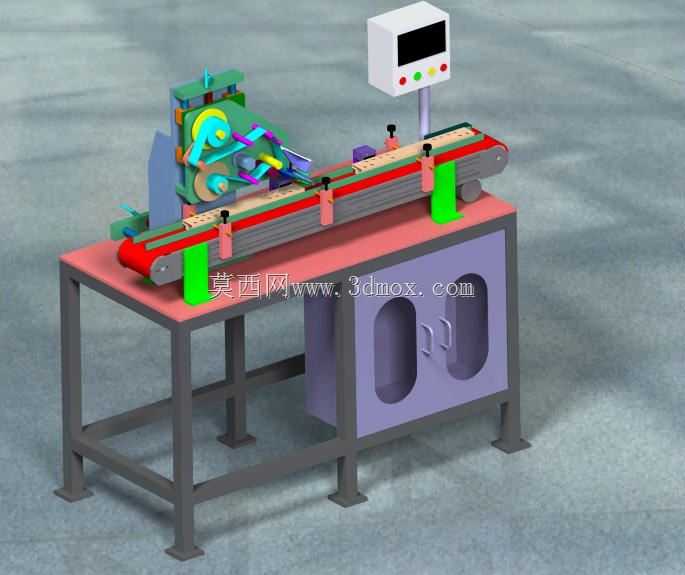

　　这款贴标设备主要面向快消品、电子元器件、医药包装等行业的连续化产线配套场景，可直接对接前端理料、后端装箱等工位，完成工件上表面的不干胶标签自动贴合工序，替代传统人工贴标存在的位置偏差大、效率波动、褶皱气泡多等问题。设备整体采用台式机架布局，底部为方管焊接成型的支撑框架，框架下部预留电气元件安装舱位，可容纳伺服驱动器、IO控制模块、气源处理组件等核心电控气动部件，机架底部配置可调脚杯，可适应车间地面不平整的安装环境，调节范围覆盖±15mm，安装时无需额外预埋地脚，直接放置于硬化地面即可完成固定，整体占地长度约1.2米、宽度约0.7米，适配多数中小型生产车间的工位排布需求。上部输送段采用皮带式输送结构，输送线两侧配置可调节导向挡条，

　　可根据待贴标工件的宽度手动调整挡条间距，适配宽度范围在50mm到300mm之间的盒类、袋类、平面类工件，输送线的驱动端配置调速电机，可根据前端产线的节拍灵活调整输送速度，速度调节范围覆盖0-20m/min，满足不同产能需求下的节拍匹配。贴标执行机构布置在输送线中段位置，采用牵引式标签供料结构，搭配压合滚轮组件，当工件经过贴标工位时，检测传感器触发标签送料动作，标签剥离后随工件移动同步贴合到工件表面，后端的软质压轮可将标签与工件表面充分压合，排出标签与工件之间的残留空气，减少气泡、翘边问题。设备的人机操作界面布置在输送线侧上方的悬臂支架上，支架角度可根据操作人员的站立位置灵活调整，界面集成速度调节、贴标延时、计数清零等常用操作功能，

　　操作人员无需打开电气柜即可完成常规参数调整。贴标头的安装支架配置多维度调节结构，可实现上下、前后、角度三个方向的手动微调，适配不同高度的工件贴标需求，也可根据标签尺寸调整贴标位置的偏移量，无需重新设计安装结构即可快速完成不同规格产品的换产调整。设备的气源接口、电源接口均集中布置在机架侧部的走线槽旁，外接管线时可直接沿机架底部的走线空间排布，避免管线外露影响产线通行，也减少生产过程中管线被工件剐蹭的风险。从结构设计角度看，该设备的所有运动部件均配置透明防护挡板，既不影响操作人员观察贴标状态，也可避免生产过程中操作人员误触运动部件造成安全隐患，输送线两端的传动辊采用快拆结构，后期更换输送皮带时无需拆解整体机架，可大幅缩短设备维护的停机时间。
