DIN582全系列吊环螺母工业紧固连接件

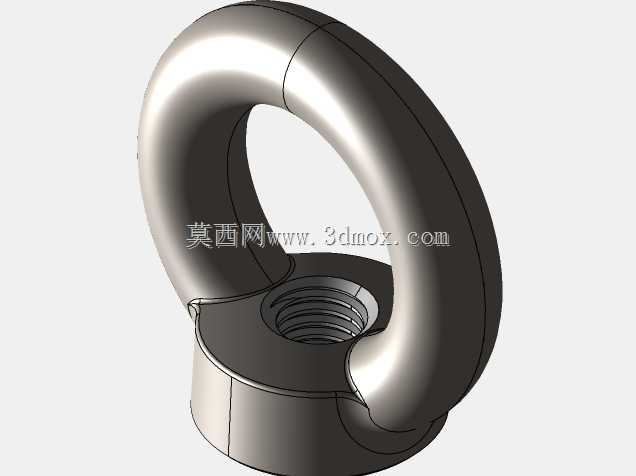

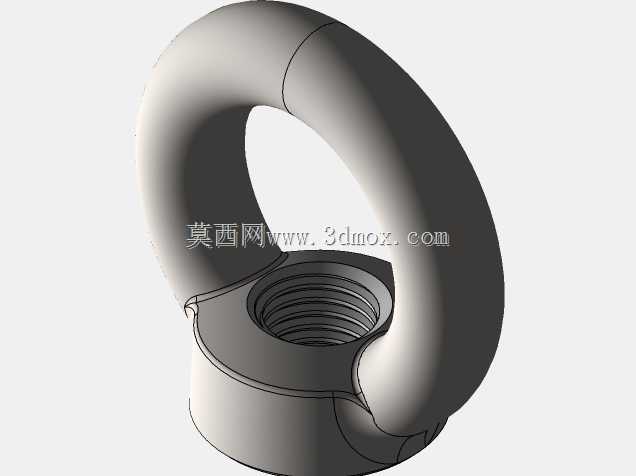

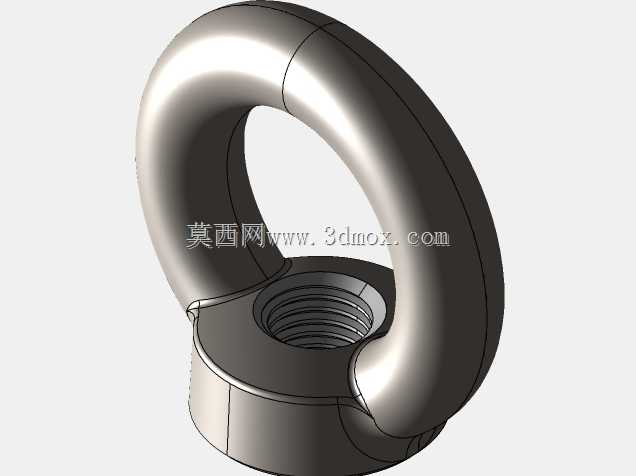

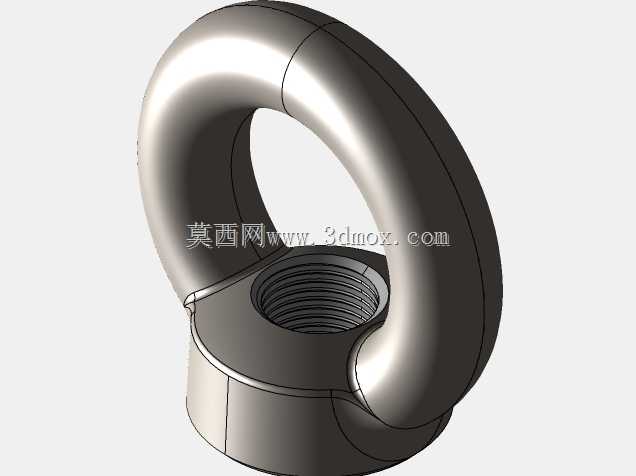

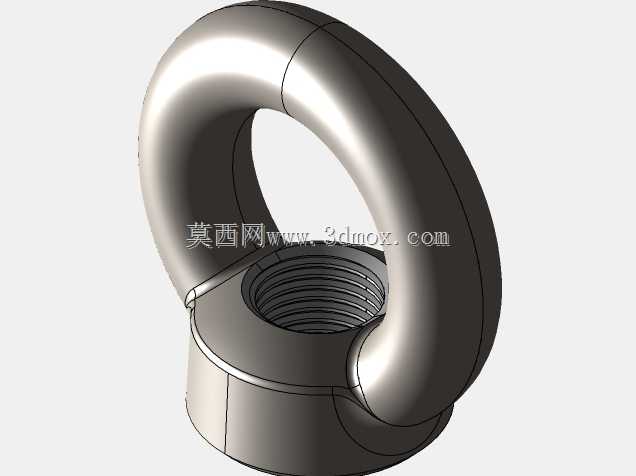

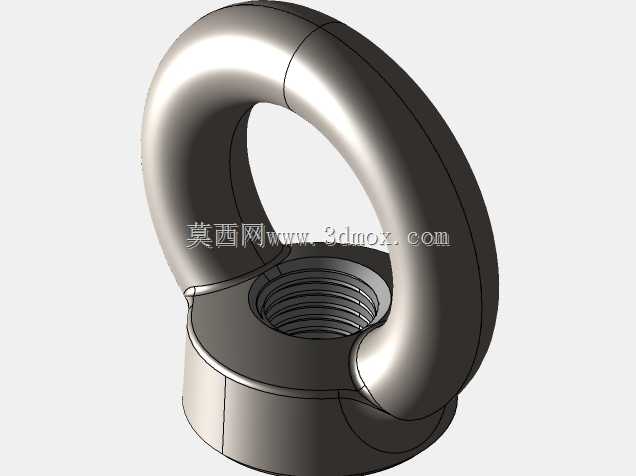

　　在车间重型工件转运、港口设备吊装、机床附件装夹、模具整体吊运等诸多工业场景里，吊环螺母是承担载荷传递的核心受力连接件，区别于普通六角螺母仅承担螺纹紧固的轴向锁紧作用，这类带环形吊耳的螺母需要同时兼顾螺纹连接的可靠性与吊点的载荷承载能力，全系列规格的设计覆盖了从轻量级工装夹具吊点到重型设备整体起吊的全场景需求。从结构设计逻辑来看，吊环部分采用整环式圆弧过渡结构，没有拼接焊缝带来的应力集中缺陷，环形内孔的尺寸匹配常规卸扣、吊装带、钢丝绳钩头的穿入需求，环体截面做了等强度优化，在吊点受斜向拉力时，圆弧过渡段不会出现应力突变导致的断裂风险，底部的螺纹基座部分与环体采用一体化成型结构，衔接处做了大圆角过渡处理，

　　避免直角位置在受载时产生应力集中，螺纹段的精度匹配普通公制粗牙螺纹的公差要求，能够直接与对应规格的外螺纹螺柱、螺杆配合，不需要额外加工适配结构。实际选型使用时，首先要确认安装端面的平面度，吊环螺母的基座底面需要完全贴合被吊工件的安装平面，不能存在倾斜、悬空的情况，否则会导致吊环受偏载，大幅降低额定承载能力；螺纹旋合长度需要满足螺纹直径的1.2倍以上，确保螺纹牙的受力均匀，避免出现滑牙失效；安装时需要注意吊环的受力方向，环形平面需要与拉力方向保持一致，禁止侧向受力对环体造成弯折损伤。不同规格的吊环螺母对应不同的额定载荷，小规格型号可用于小型工装、电控柜、轻型机床附件的吊装转运，大规格型号可用于重型减速机、大型模具、机床床身等重型工件的起吊作业，在设备长期固定安装的场景下，这类吊环螺母也可作为设备的永久吊点，用于后期设备检修移位时的吊装连接。建模过程中，环形部分的曲面构建需要保证圆弧的顺滑度，过渡曲面的曲率连续，避免出现建模折痕导致后续工程分析时出现虚假应力集中点；螺纹部分的建模可根据使用需求选择简化修饰螺纹或者真实牙型建模，用于装配干涉检查时采用修饰螺纹即可满足需求，用于力学仿真分析时则需要构建真实的螺纹牙型，确保接触应力计算的准确性；基座与环体的衔接圆角需要严格按照实际工艺的圆角尺寸建模，不能随意简化圆角大小，否则会导致结构强度分析结果与实际情况出现偏差。在装配场景中，吊环螺母通常不需要额外配合垫片，

　　依靠基座底面与工件表面的摩擦力即可分担部分载荷，当被吊工件表面为非加工面、平面度较差时，需要配合加工平垫使用，确保基座底面完全贴合，避免局部受载。这类连接件在机床加工领域的应用尤为广泛，各类机床的主轴箱、工作台、尾座等重型部件的装配、检修过程中，都需要在部件预设的螺纹孔上安装对应规格的吊环螺母作为起吊点，相比焊接式吊耳，螺纹连接的吊环螺母可以在吊装完成后拆卸，不会突出工件表面影响设备的外观与后续装配，也不会因为焊接热应力导致工件变形。在模具行业，各类注塑模、冲压模的模板上都会预设吊环螺纹孔，在模具拆装、上机安装、转运过程中，通过吊环螺母连接吊装设备，实现模具的平稳起吊，全系列的规格可以匹配不同重量等级的模具需求，

　　从小型的精密注塑模具到大型的汽车覆盖件冲压模具，都能找到对应载荷等级的吊环螺母型号。设计时还需要考虑吊环的空间避让，环形部分的高度与外径需要匹配安装位置的空间边界，避免安装后与周边的管线、结构件产生干涉，尤其是在设备内部的狭小空间设置吊点时，需要提前核算吊环安装后的外轮廓尺寸，确保吊装时钩头、卸扣能够顺利穿入，同时不会与周边结构发生碰撞。从受力特性来看，吊环螺母的额定载荷是针对垂直起吊工况设定的，当存在双点吊装、多点吊装的斜向拉力时，需要按照拉力角度折算允许的载荷，角度越大允许的载荷越低，这也是选型时需要重点关注的边界条件，建模时可以通过配置系列化的模型参数，快速生成不同规格的吊环螺母模型，直接调用到整体设备的装配体中，不需要重复建模，大幅提升设计效率。
