ABB00852IP65防护塑料接线盒结构设计

　　在户外电气布线、工业现场配电、沿海高湿高盐雾工况的电气节点防护场景中，这类密封塑料接线盒是保障线路连接可靠性的核心部件，本次建模的ABB00852款接线盒，完全围绕IP65防护等级的实际使用需求展开结构设计，所有尺寸与安装边界均参照实物测绘还原，可直接用于电气柜集成、户外设备布线、现场改造项目的选型校核与装配模拟。

　　从实际使用场景来看，这类接线盒常被安装在户外光伏阵列的线路转接节点、港口起重设备的现场接线端、污水处理厂的潮湿区域配电点，以及食品加工车间的定期冲洗区域，这些场景共同的特点是存在淋水、粉尘侵入、轻度腐蚀的风险，普通无密封结构的接线盒无法满足长期使用需求，容易出现内部积灰、凝露进水导致的线路短路、端子锈蚀问题。这款接线盒采用热塑性塑料作为壳体原料，材料本身具备耐弱酸弱碱腐蚀、抗紫外线老化的特性，相比金属壳体不会出现锈蚀掉漆的问题，重量也更轻，单人即可完成现场安装固定，不需要额外做防腐涂装处理，长期户外使用的维护成本更低。

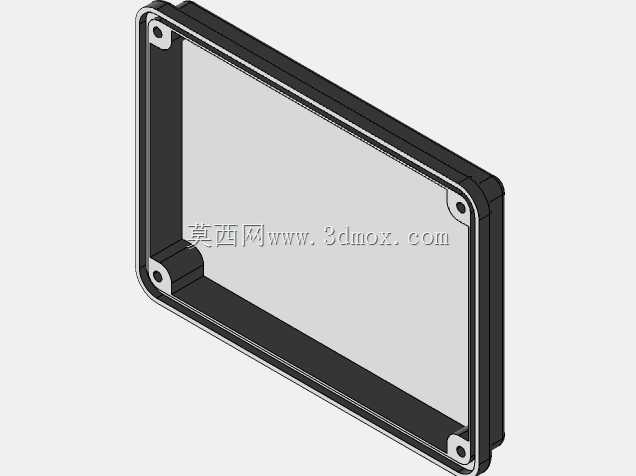

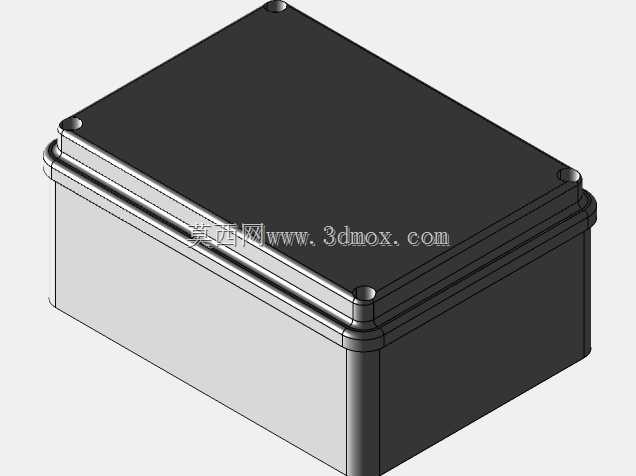

　　结构设计层面，盒体与盒盖的配合面采用了双层止口结构，止口中间预留了密封胶条的安装槽，安装时胶条被均匀压缩在配合面之间，完全阻断粉尘与喷淋水的侵入路径，四个角的固定螺丝采用下沉式设计，螺丝头部藏在盒盖的沉孔内，既避免了螺丝突出盒体造成的磕碰划伤，也能让盒盖的压紧力均匀分布在四个角，不会出现单侧压紧力不足导致的密封失效问题。盒体的边角全部做了圆弧过渡处理，没有尖锐的直角结构，一方面是注塑成型时可以减少应力集中，避免壳体受外力冲击时出现边角开裂的问题，另一方面在现场安装时也不会划伤施工人员的手部，符合电气辅件的安全设计要求。

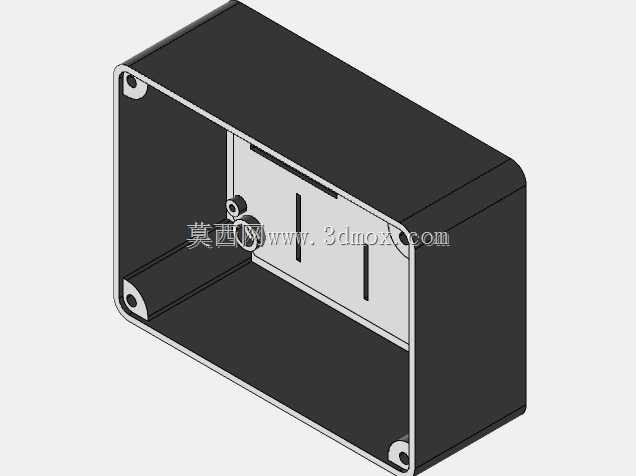

　　安装边界方面，这款接线盒的底部预留了标准化的安装孔位，孔位间距适配常规的电气安装导轨与墙面膨胀螺丝固定需求，盒体侧壁可以根据实际布线需求开设不同规格的电缆格兰头安装孔，建模时保留了侧壁的完整壁厚参数，设计人员可以根据项目中使用的电缆直径直接在模型上调整开孔位置与尺寸，不需要重新测绘壳体壁厚。盒体内部的空间预留了端子排的安装位置，可容纳多组接线端子同时排布，内部的加强筋结构既提升了壳体的整体刚性，避免注塑成型后出现壳体翘曲变形，也可以作为端子排的固定定位点，不需要额外设计固定支架，减少装配时的零件数量。

　　从建模逻辑来看，整个模型完全按照实际生产的注塑件结构拆分，盒盖与盒体作为两个独立的零件存在，配合间隙按照注塑件的常规公差设定，既可以模拟实际装配时的扣合状态，也可以直接导出用于干涉检查。在做设备整体布线设计时，设计人员可以直接将该模型导入装配体，核对接线盒与周边设备的安装距离，预留足够的电缆弯曲半径，避免现场安装时出现空间不足无法接线的问题。对于需要做防水性能验证的场景，模型的密封面结构完全还原实物，可以直接导入仿真软件做密封面的压紧力分析，验证不同螺丝锁紧力矩下胶条的压缩量是否满足IP65的防护要求，不需要重新构建密封结构模型。

　　不同于普通的民用接线盒，这款工业级接线盒的壳体壁厚做了均匀化设计，整个壳体的壁厚保持一致，注塑成型时不会出现缩痕、缺料的问题，长期受温度变化影响也不会出现不均匀变形，在-40℃到80℃的工作环境下都能保持密封性能稳定。盒盖的上表面做了细微的防滑纹理处理，既可以减少表面的反光，也能避免现场安装时手部打滑拧不紧螺丝的问题，四个角的螺丝孔内嵌了金属衬套，多次拆装也不会出现塑料螺纹滑牙的问题，满足现场反复检修拆装的使用需求。
