弹簧压紧式搭扣杠杆锁结构设计

　　这类弹簧压紧式杠杆锁搭扣，是工业领域小尺寸快开锁紧结构里应用极广的一类，日常在设备检修门、小型工具箱体、非标设备防护舱、物流周转箱、机床附件护罩上都能见到它的身影，核心作用就是通过杠杆增力结构，实现盖板与基座之间的快速压紧与解锁，不需要额外工具，徒手就能完成操作，相比螺栓紧固的方式，开合效率能提升数倍，尤其适合需要频繁开启维护的舱门部位。

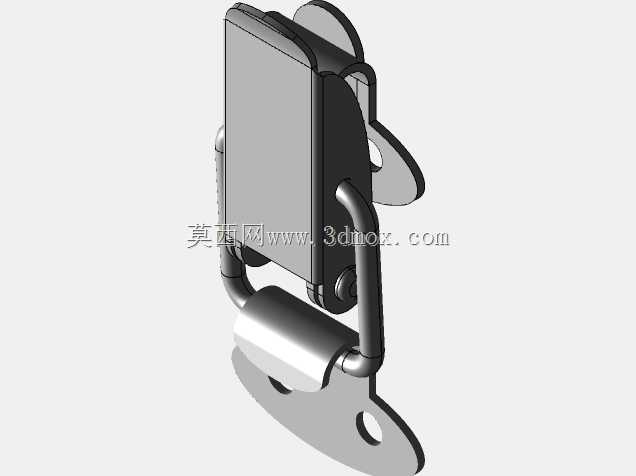

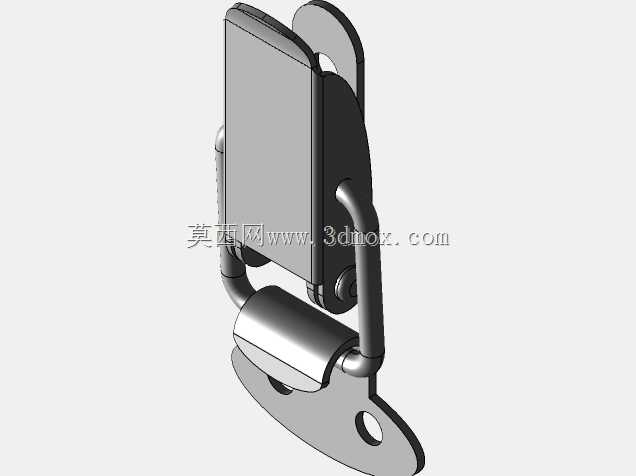

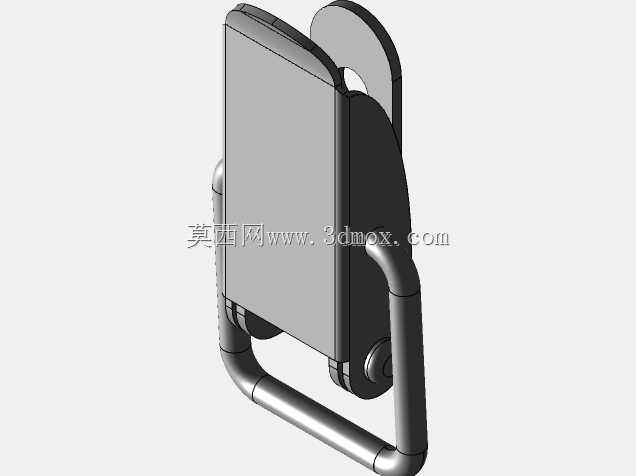

　　从结构设计逻辑来看，这款搭扣采用的是典型的肘节锁紧原理，锁扣闭合时杠杆机构会越过死点位置，依靠内置弹簧的预紧力持续提供压紧载荷，即便设备运行过程中存在小幅振动，也不会出现松脱解锁的情况，只有人为扳动锁扣手柄施加反向力，让机构越过死点才能完成解锁，这种结构的可靠性已经在工业场景中经过了数十年的验证，失效概率极低。整个搭扣分为两个安装部分，带安装孔的固定基座是通过两颗紧固件固定在箱体的静止框架上，带弹簧压紧组件的活动扳扣部分则固定在需要开合的门板或者盖板上，两个安装件的对位精度要求不高，允许存在一定的安装误差，只要扳扣扣合时能勾住基座的挂耳，就能实现有效锁紧，对现场安装人员的技能要求很低。

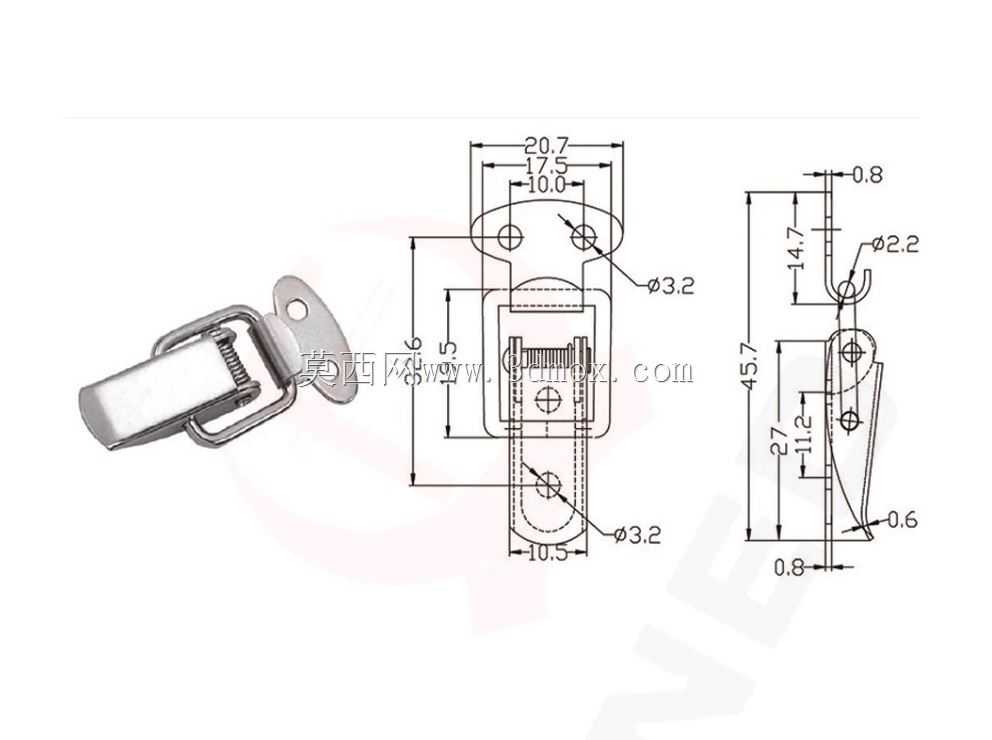

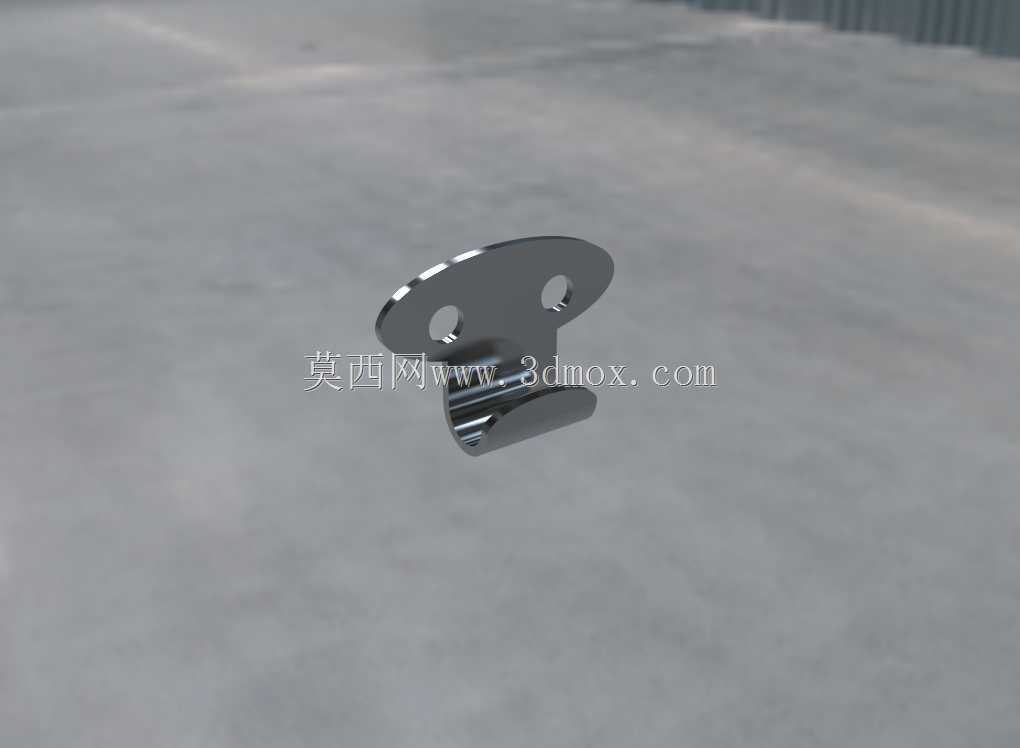

　　从安装边界来看，固定基座上的两个安装孔为长圆形设计，具备一定的位置调节余量，安装时可以根据门板与框架的实际间隙微调基座位置，保证扣合后的压紧力处于合适区间，既不会因为间隙过大导致扣合松动，也不会因为间隙过小导致扳动阻力过大、操作费力。活动扳扣部分的弹簧组件可以自适应一定范围内的盖板厚度差，哪怕盖板上粘贴了密封胶条，胶条存在3-5mm的压缩量，弹簧也能持续提供稳定的压紧力，保证舱门的密封性能，避免粉尘、切削液从舱门缝隙渗入设备内部。

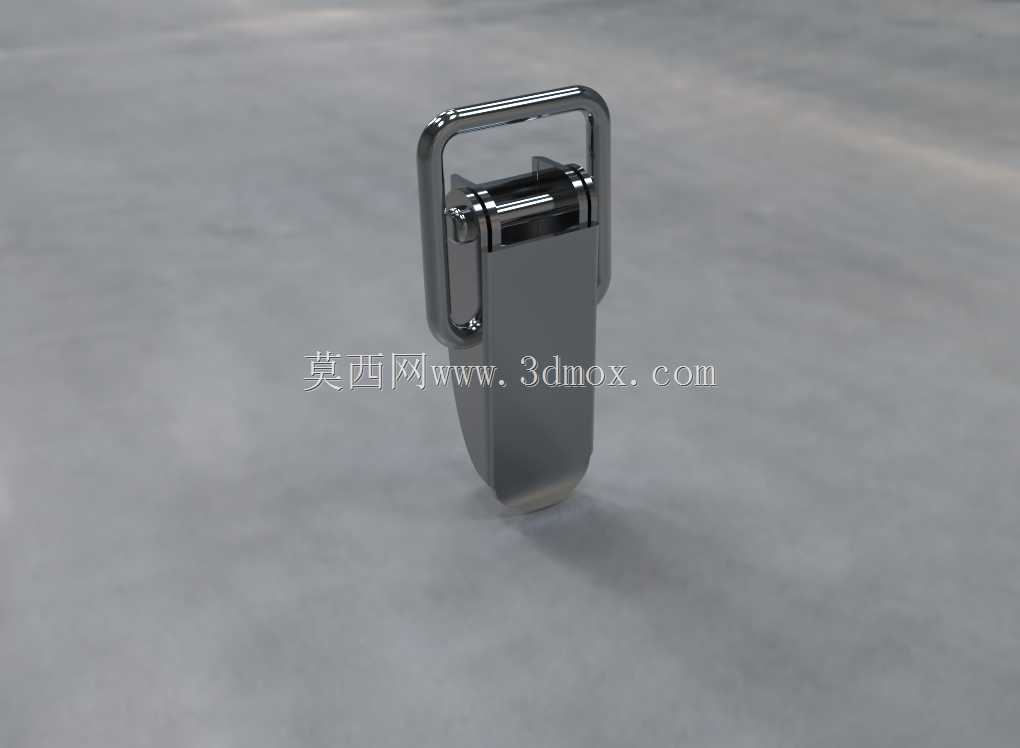

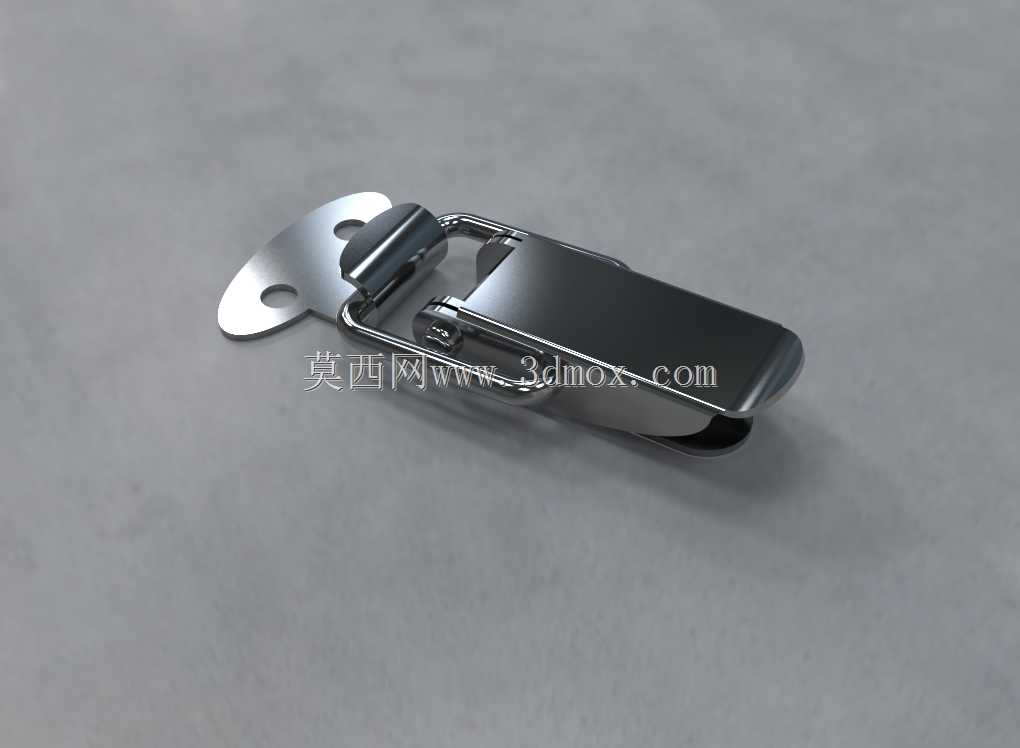

　　外形设计上，整个搭扣的外露边缘都做了圆角钝化处理，没有尖锐的棱角，即便操作人员徒手开合也不会划伤手部，表面做了抛光防锈处理，在普通车间环境下长期使用也不会轻易出现锈蚀，适合切削液飞溅、湿度较高的机床加工场景使用。锁扣闭合后整体外轮廓平整，没有突出的易磕碰结构，不会在设备转运或者人员走动时勾挂衣物或者线缆，适配绝大多数工业设备的外观设计要求。

　　在实际选型应用中，这类搭扣的压紧力可以通过扳扣上的调节螺母进行微调，针对不同密封需求的舱门，可以调整弹簧的预压缩量，比如需要防水密封的舱门就适当调大预紧力，保证胶条充分压缩贴合，只是需要频繁开合、没有密封要求的防护门就可以适当调小预紧力，降低开合操作的阻力。需要注意的是，这类搭扣属于辅助锁紧结构，不适合作为承重结构使用，也不能应用在存在较大冲击载荷的部位，它的核心定位就是快开快合的压紧锁紧，在适用的场景下，它的可靠性、操作便捷性、成本优势都是其他锁紧结构很难替代的。建模过程中需要重点关注杠杆铰接点的位置关系，必须保证闭合状态下机构处于死点过位状态，否则锁扣很容易受振动自行脱开，弹簧的选型也要匹配扳扣的行程，保证整个开合行程内弹簧的弹力变化处于合理区间，不会出现弹力过大导致操作费力，或者弹力过小导致压紧力不足的问题。
