Stewart并联六自由度定位平台结构设计

　　这套并联定位机构的核心应用场景集中在航天器舱段对接、精密光学载荷装调、多自由度运动模拟这类对定位精度有微米级要求的工程领域，区别于串联式机械臂的误差累积特性，该结构采用六组可伸缩支杆连接上下两个环形安装平台，所有支杆的受力沿杆身轴向传递，整体结构刚度远高于同负载等级的串联机构，在大负载工况下的位置重复精度可以控制在丝级范围内。

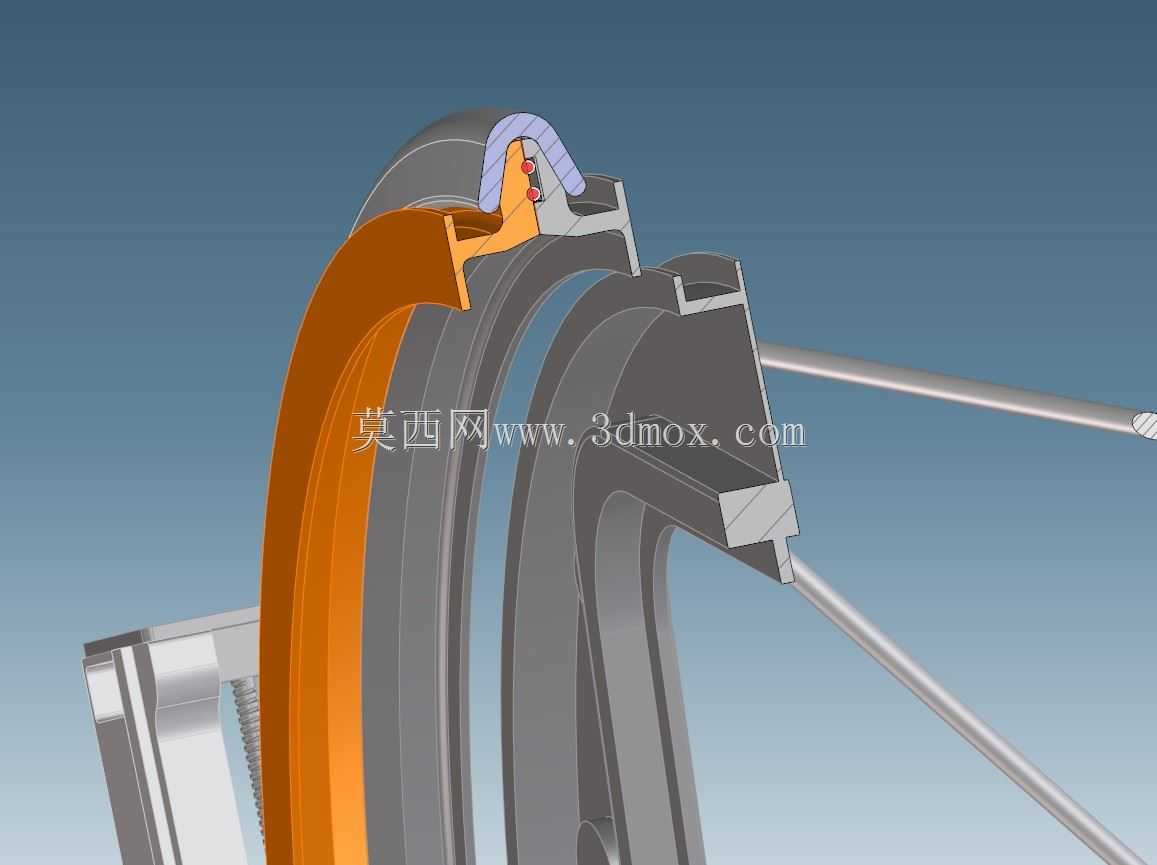

　　从实际用途来看，这套机构主要解决两个核心工程问题：一是在两个待对接构件存在多自由度位姿偏差时，通过六根支杆的协同伸缩，带动上平台完成俯仰、滚转、偏航三个转动自由度以及X/Y/Z三个平移自由度的复合运动，将待对接构件的位姿调整到与目标接口完全匹配的状态；二是在对接完成后，通过支杆内部的力反馈元件实时监测对接面的接触应力，避免刚性对接过程中出现应力集中损伤密封面或者定位销的情况，尤其适合带O型密封圈的快速闭合对接场景，能在对接过程中实时补偿柔性密封件的压缩量偏差。

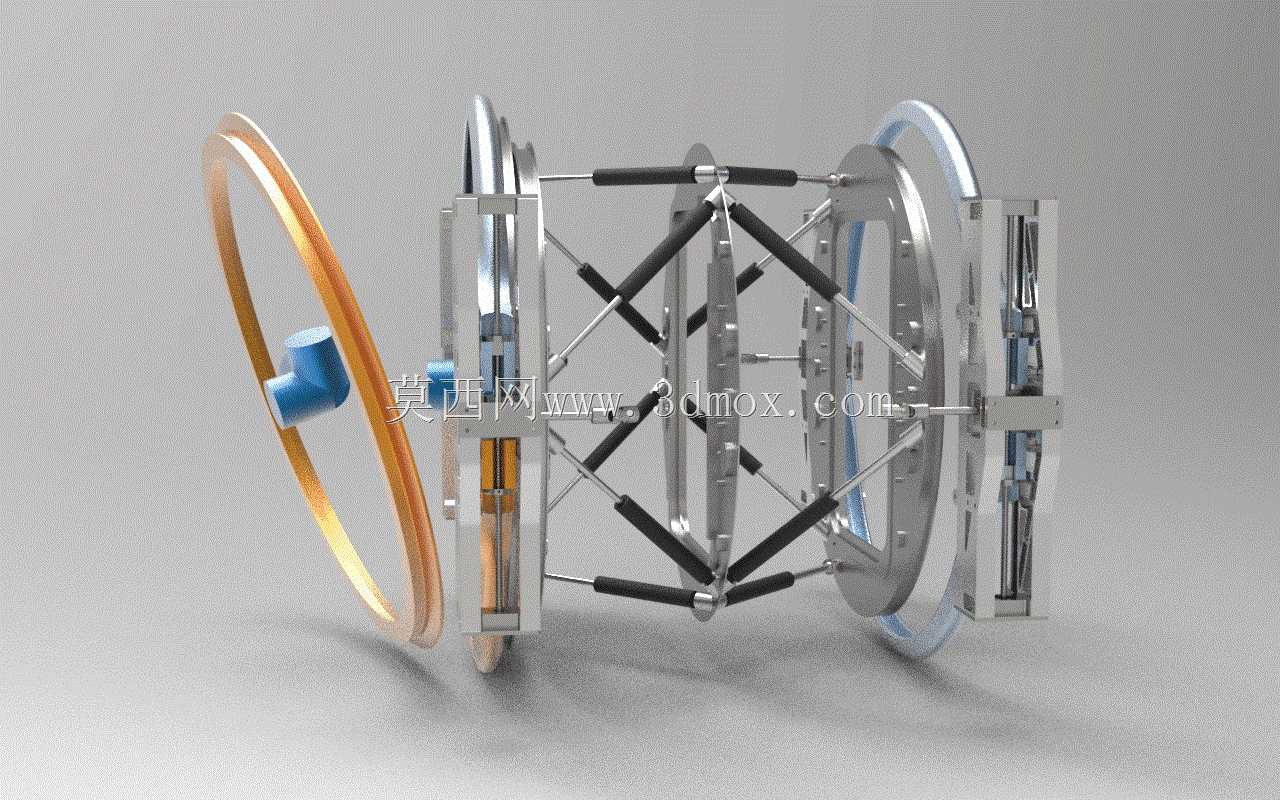

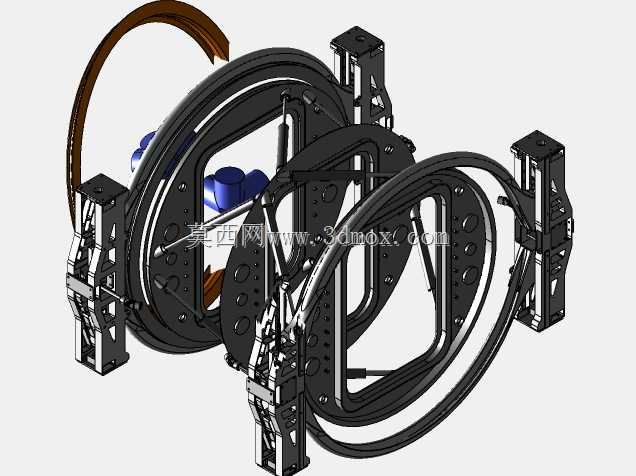

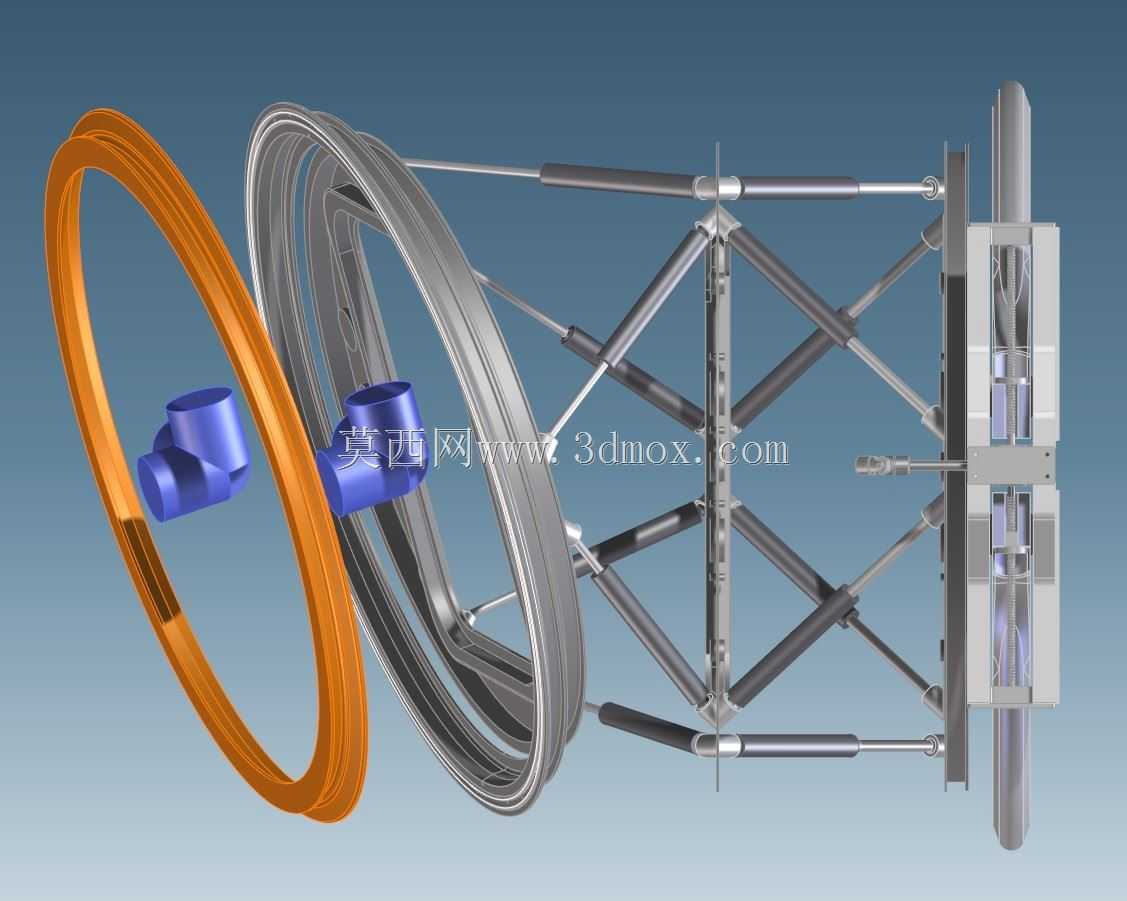

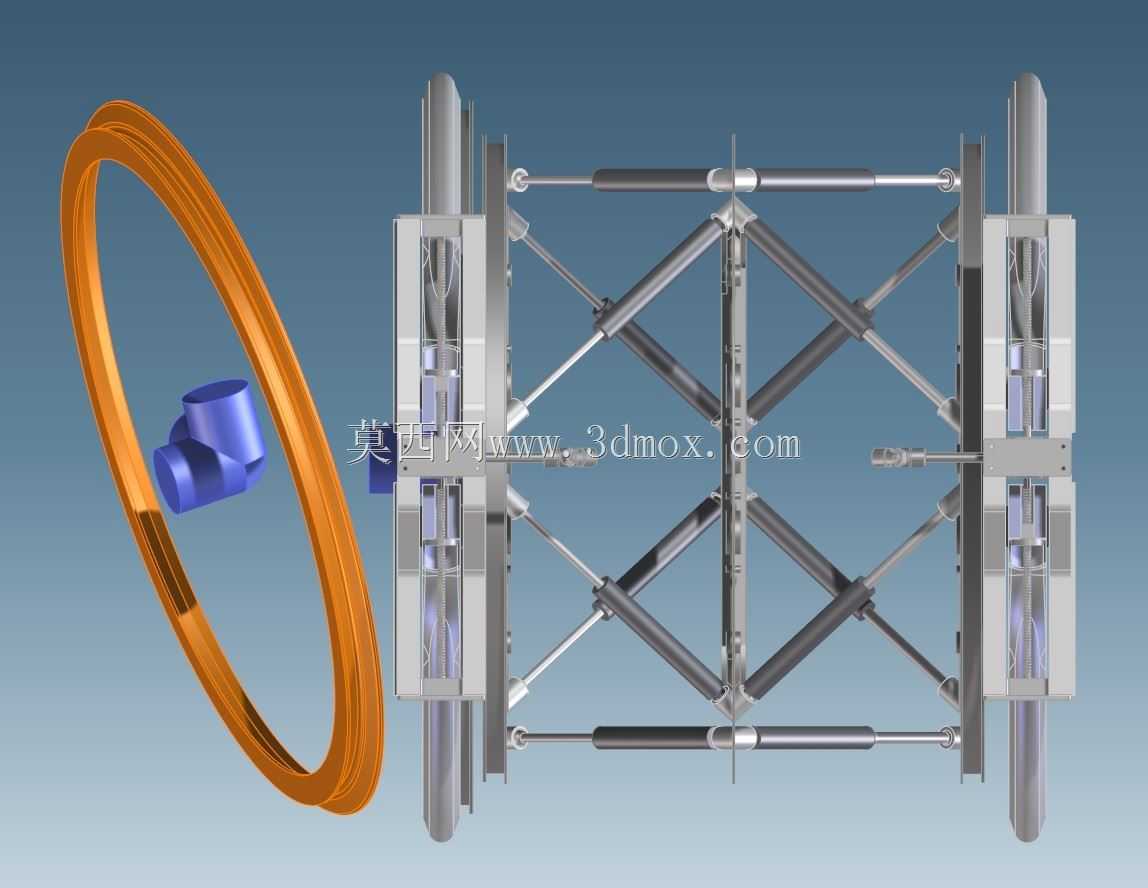

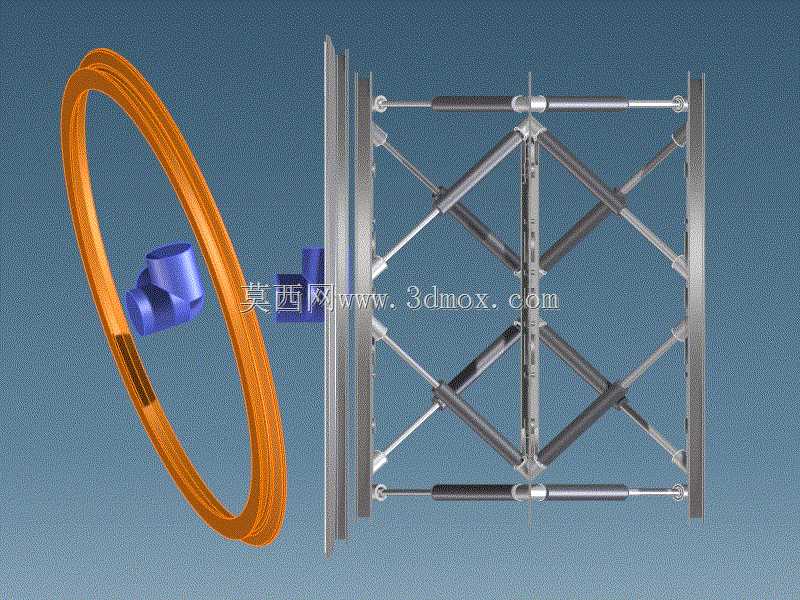

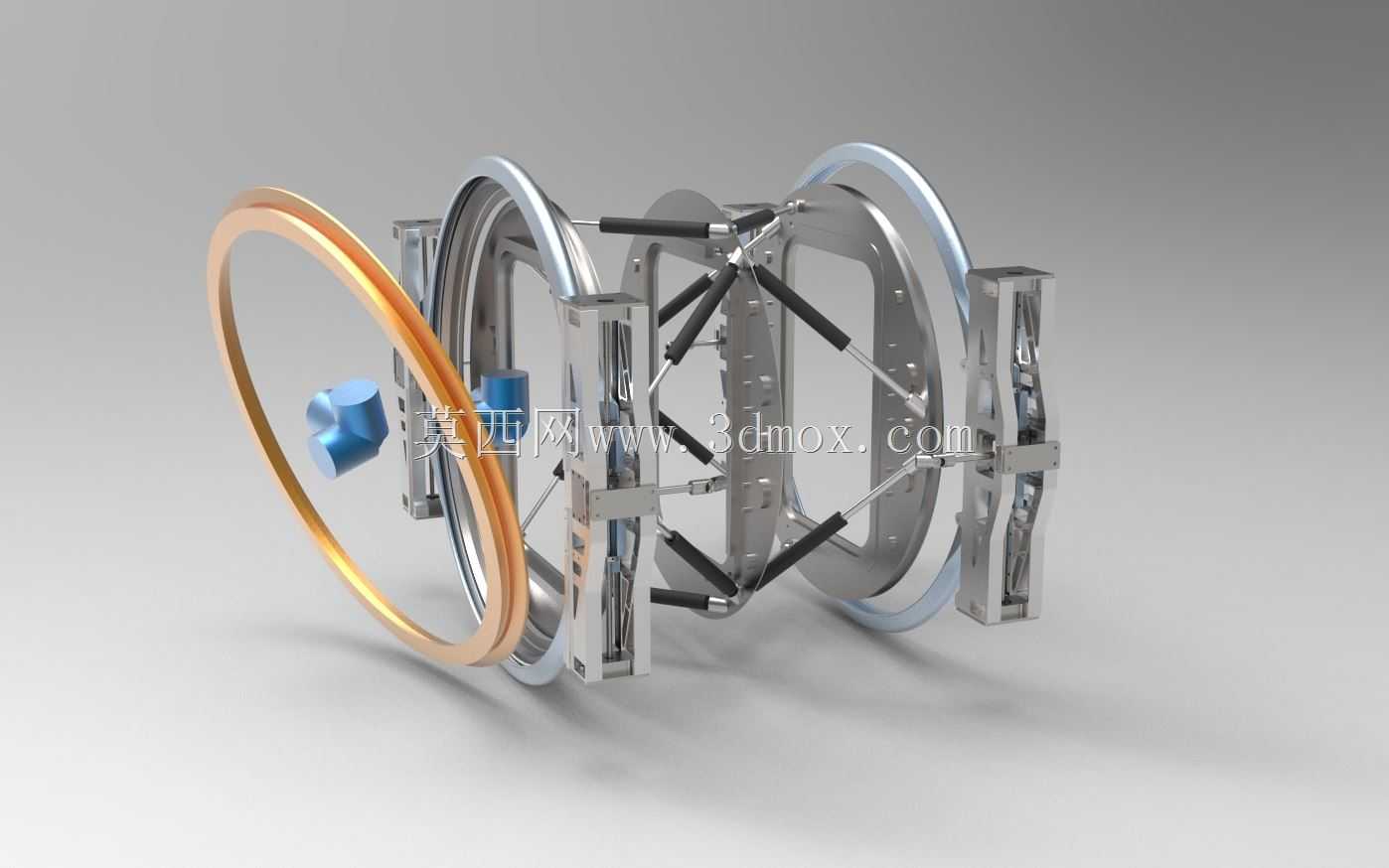

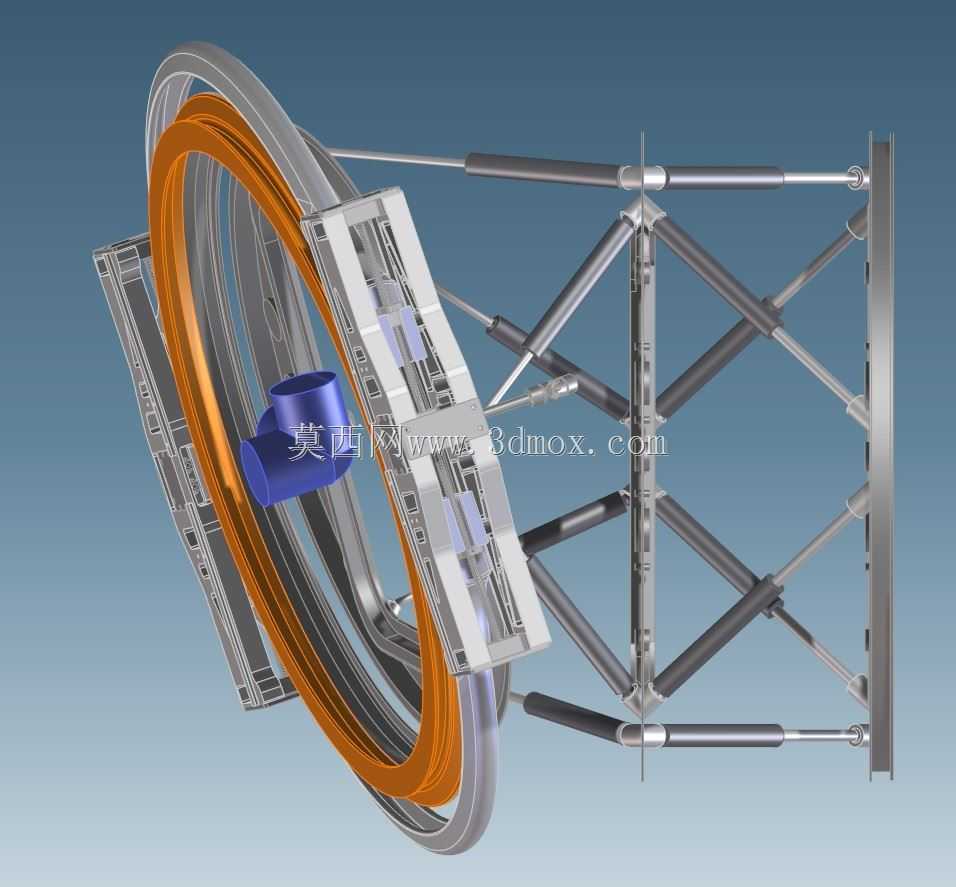

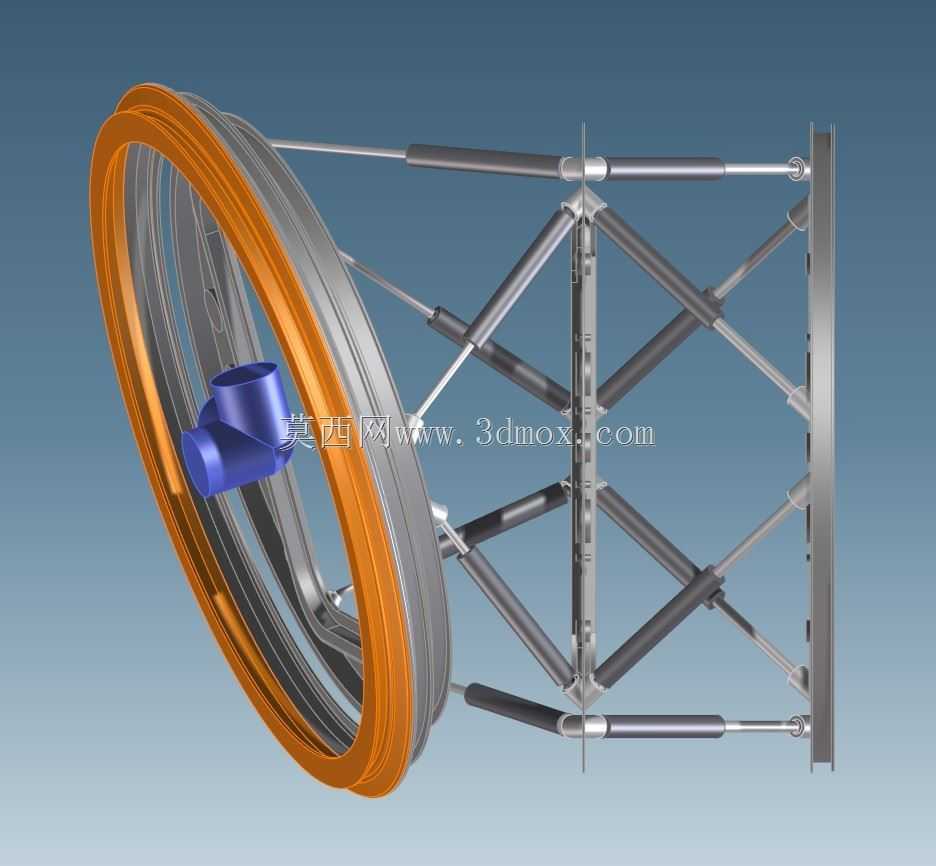

　　在功能特性设计上，这套机构没有采用传统Stewart平台常用的万向节铰支座，而是将支杆与上下环的连接点做了等角度圆周均布设计，下环的三个固定铰支座和上环的三个活动铰支座交错排布，让每根支杆的运动解算矩阵保持最优的条件数，避免出现运动奇异位形——也就是当平台运动到特定角度时支杆失去支撑刚度的问题。橙色的目标环是专门设置的质心标定基准，在机构装配完成后，通过三坐标测量仪采集目标环上多个测点的坐标，就能反算出整个运动平台的实际质心位置，把质心偏移量补偿到运动控制算法里，避免大角度运动时因为质心偏载导致的支杆受力不均、定位精度下降问题。

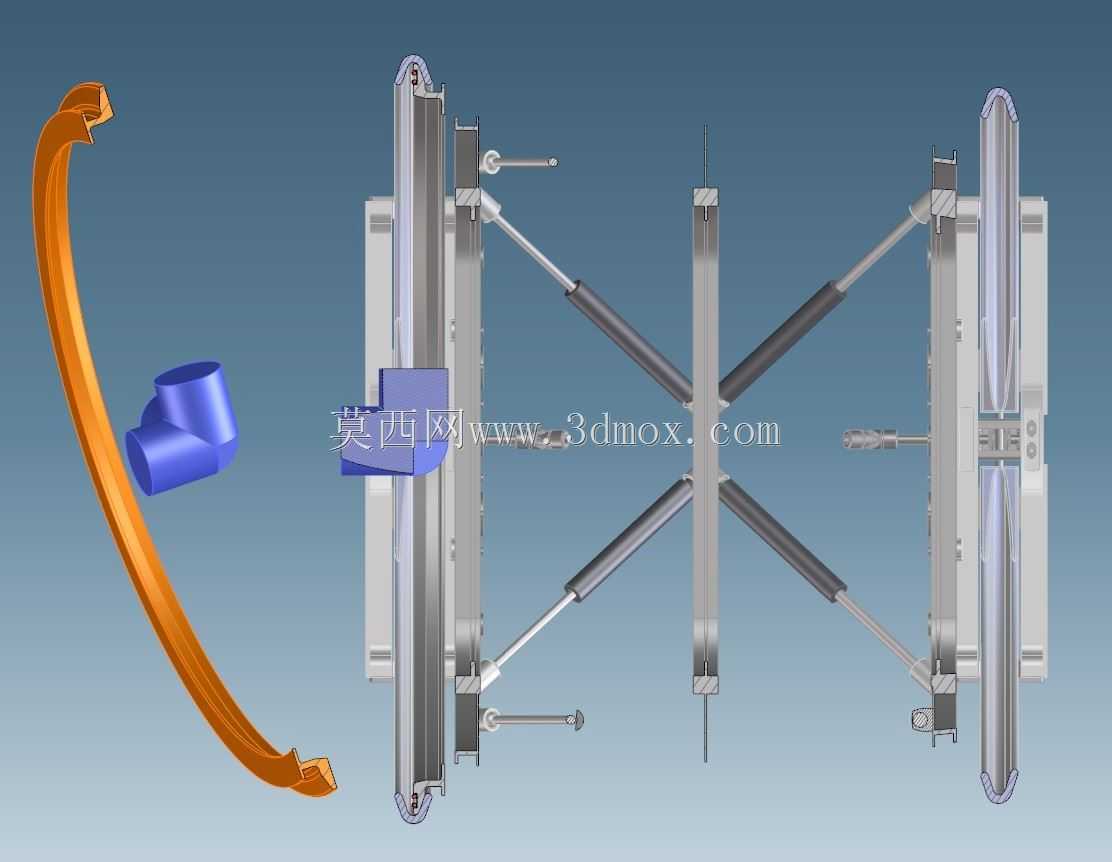

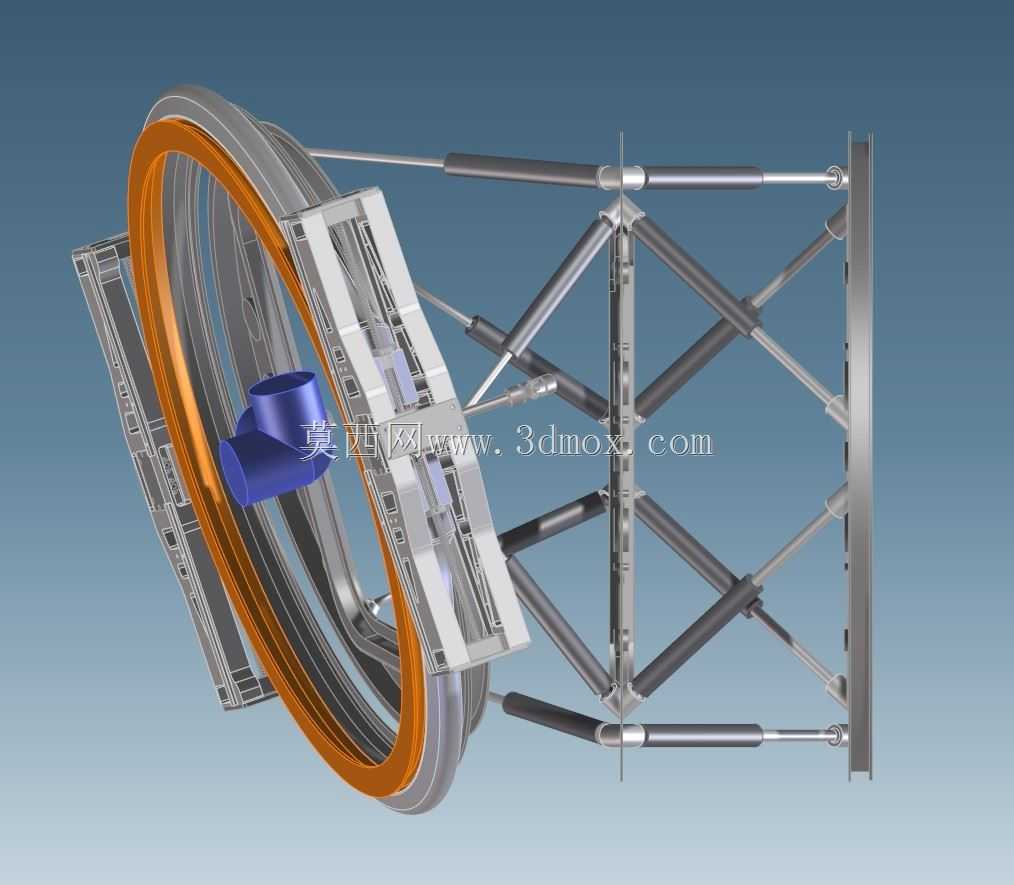

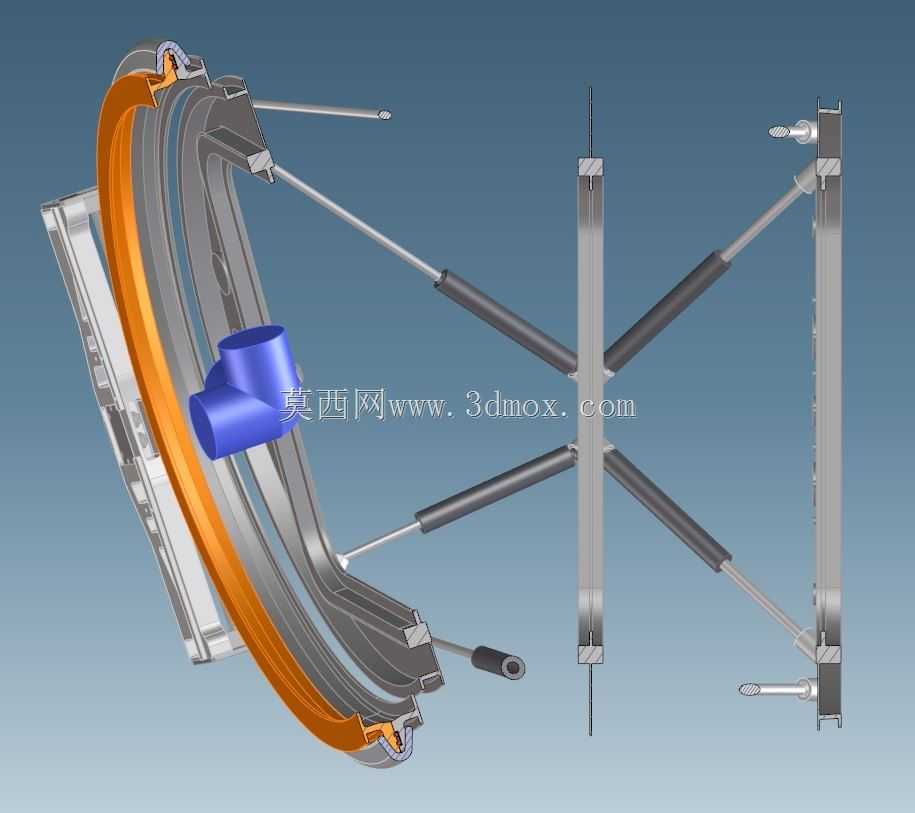

　　设计思路上，这套机构特意将旋转中心的设计位置落在下环对应的舱口平面上，而不是传统Stewart平台常选的上下平台中间位置，这是针对近距对接场景做的专项优化：当平台带动待对接件向固定舱口靠近时，所有的转动调整都是绕舱口平面的中心点完成，调整过程中待对接件的对接面不会出现额外的径向窜动，不需要反复做平移补偿，能大幅缩短对接调整的时间。支杆采用电动伺服推杆加内置位移传感器的配置，每根支杆的伸缩量都能做闭环控制，不需要额外加装外部位置检测元件，整体结构的集成度更高，适合在空间受限的舱内环境安装使用。

　　从安装边界来看，上下两个环形安装基体的外径控制在常规舱段对接法兰的标准尺寸范围内，上环预留的安装接口可以适配不同规格的待对接工装，下环的安装孔位按照标准对接法兰的螺栓孔距做了通用化设计，不需要对现有舱段结构做额外改造就能直接安装。六根支杆的最大伸缩行程预留了足够的安全余量，平台在三个转动方向的极限角度都设置了机械硬限位，避免运动超程导致支杆或者铰支座损坏，同时在限位位置预留了缓冲垫安装位，能吸收大角度快速调整时的冲击载荷。平台中间的通透环形空间没有设置任何遮挡结构，可以满足对接过程中管线穿过、操作人员观察对接面状态的实际需求，不会因为机构本身的结构遮挡影响对接操作的视野。

　　在实际装配调试过程中，需要先将下环牢固固定在基准安装面上，确保下环的端面跳动误差控制在允许范围内，再依次连接六根支杆和上环，初次上电后先做单根支杆的点动测试，确认所有支杆的伸缩方向正确、没有卡滞之后，再通过质心标定流程校准平台的运动学参数，把加工和装配过程中产生的尺寸误差补偿到控制模型里，才能保证最终的运动定位精度满足使用要求。这套结构的受力传递路径非常清晰，所有外部负载都通过六根支杆直接传递到下环的安装基础上，上环本身不需要承受额外的弯矩，长期使用后的结构变形量极小，维护时只需要定期检查支杆铰点的润滑状态和连接螺栓的预紧力即可，整体维护成本远低于结构复杂的串联式多自由度调整机构。
