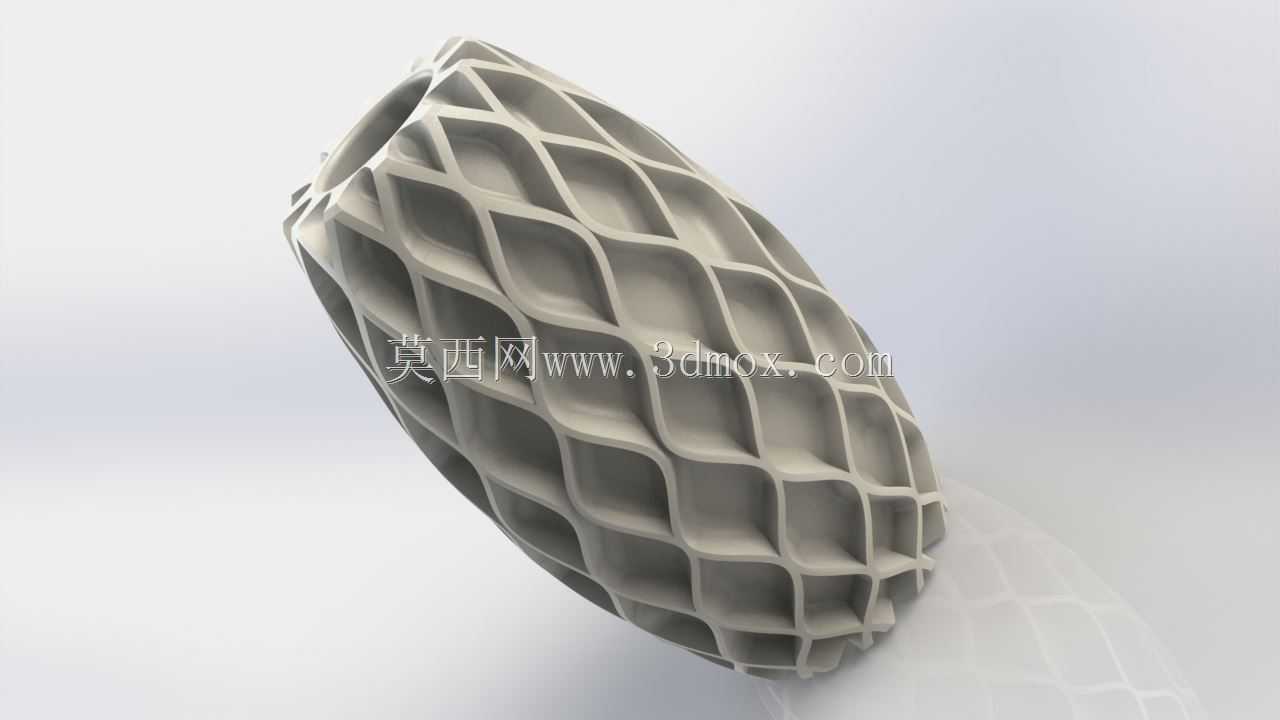

镂空网格曲面装饰花瓶结构设计

　　这款镂空网格花瓶的结构设计，最初是面向家居软装陈列、商业空间美陈场景做的方案，日常使用中既可以作为干花、永生花的承托容器，也能单独作为艺术陈设品放置在置物架、前台、展柜区域，相比传统实心陶瓷或玻璃花瓶，镂空结构在光线照射下会投射出规律的菱形格阴影，能强化空间的光影层次，适配现代简约、工业风、极简北欧等多种装修风格。做结构设计的时候最先敲定的是整体回转体的基础轮廓，没有采用常规直筒或者收腰幅度极大的造型，而是顺着瓶身的受力走向做了平缓的弧度过渡，瓶身整体的最大外径控制在180mm左右，瓶口内径预留70mm的插花操作空间，瓶底做了12mm宽度的平整支撑环，放置在平面上的时候支撑环的平面度控制在0.2mm以内，避免出现放置不稳、

　　晃动倾斜的问题，整个瓶身的高度控制在280mm，适配常规桌面、置物架的层板高度预留空间，不会因为过高碰到上层隔板。网格结构的设计没有直接做等厚的筋条拼接，而是顺着曲面的法向调整每一段筋条的厚度，瓶身中部受力最集中的区域筋条厚度做到3.5mm，靠近瓶口和瓶底的位置筋条逐步加厚到5mm，既保证整个结构的抗冲击强度，不会因为轻微磕碰就出现筋条断裂，也避免整体重量过大，整个成品的重量控制在400g左右，挪动的时候不会有过重的负担。网格的菱形单元尺寸也做了梯度调整，瓶身中部的菱形格对角线长度控制在35mm，往瓶口和瓶底方向逐步缩小到20mm，一方面是顺着曲面曲率变化做网格适配，避免出现网格畸变、曲面不光滑的问题，

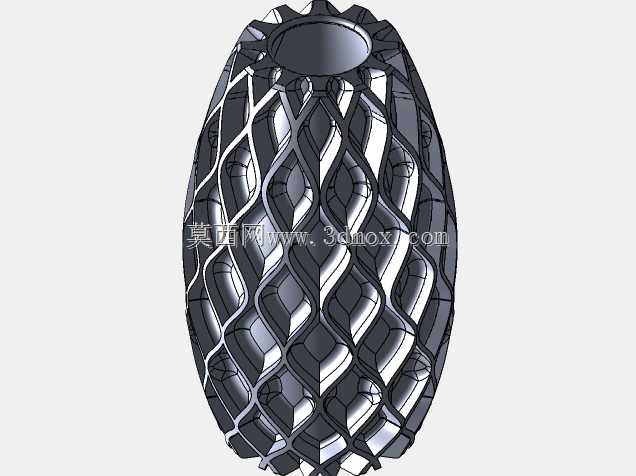

　　另一方面梯度变化的网格也能让视觉重心落在瓶身中部，不会出现上下视觉重量失衡的问题。做曲面建模的时候，先搭建整体的回转基准曲面，再投影网格线做筋条的扫掠路径，每一段筋条的交接位置都做了R2的圆角过渡，避免出现应力集中的尖角，不管是采用3D打印制作PLA、树脂材质的样件，还是后续开模做注塑、金属铸造的量产版本，圆角过渡都能减少成型过程中的应力开裂问题，也能避免使用过程中尖角划伤使用者。考虑到不同的使用场景，瓶身内部预留了适配玻璃内胆的安装位，如果需要盛装水培植物，可以直接放入直径65mm、高度220mm的标准玻璃内胆，内胆和瓶身之间预留2mm的间隙，方便取放清洗，不用内胆的时候，镂空结构本身的通透感也能保证干花放置时的通风性，

　　避免闷潮发霉。结构验证阶段做过侧倾测试，将瓶身倾斜15度放置不会出现翻倒，筋条的侧向受力测试中，施加10N的侧向推力不会出现永久形变，满足日常陈设使用的强度要求。整个结构没有多余的装饰件，所有的造型特征都和结构受力、成型工艺、使用需求结合，没有为了造型刻意增加不必要的复杂结构，不管是小批量定制生产还是大批量量产，都能控制加工成本，同时保证成品的结构稳定性。
