薄板类零件简易预压冲压成型模具结构

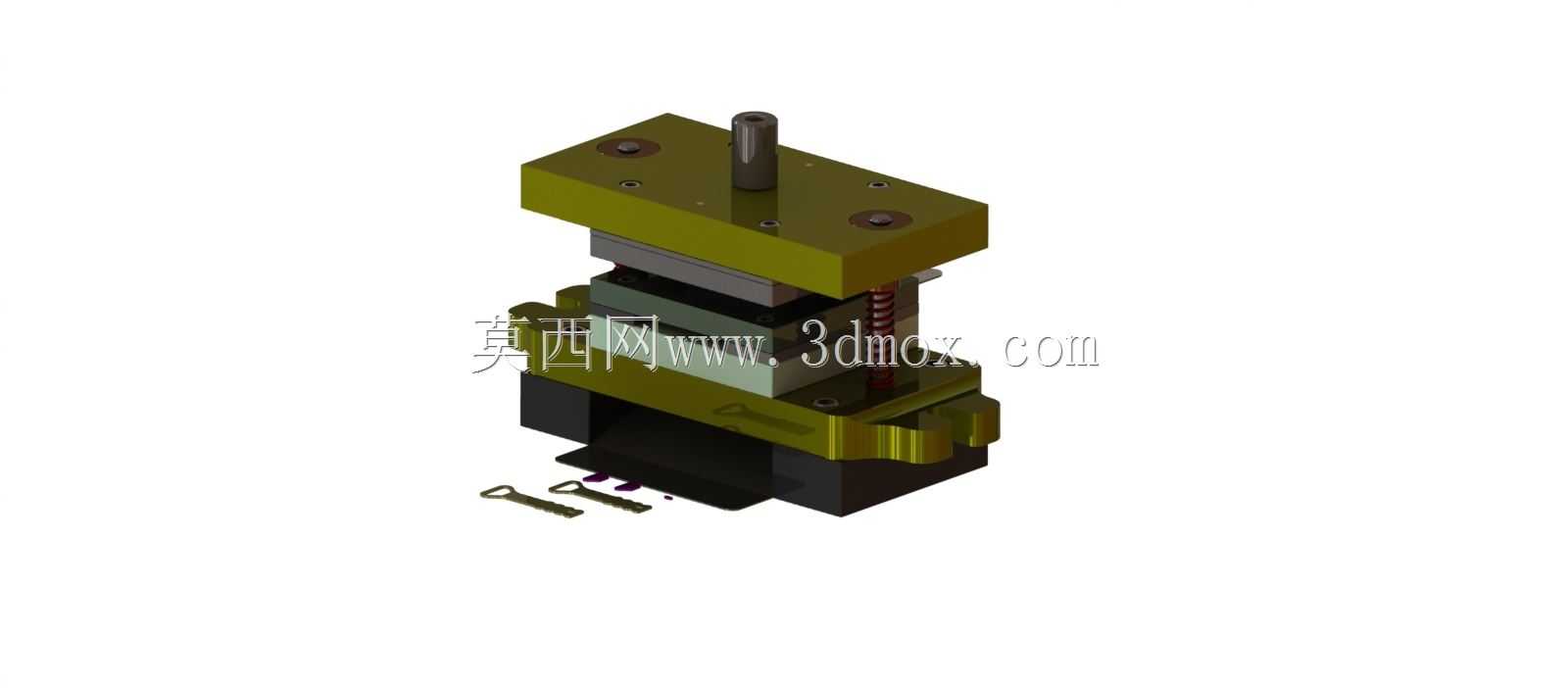

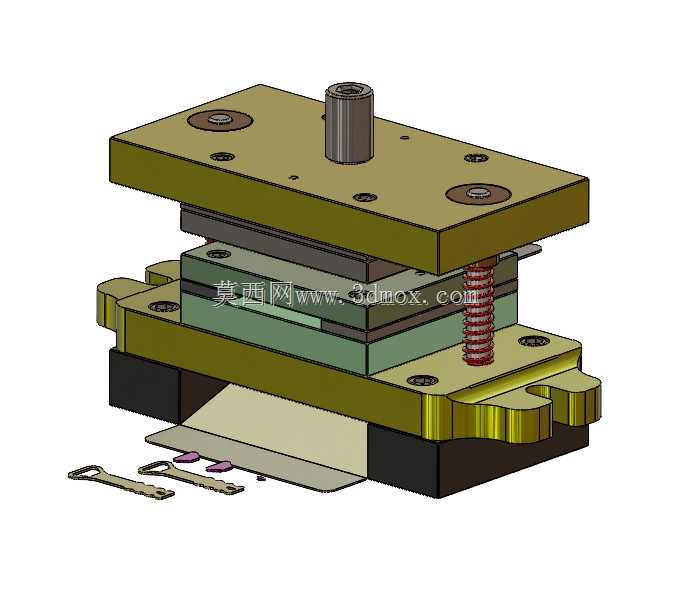

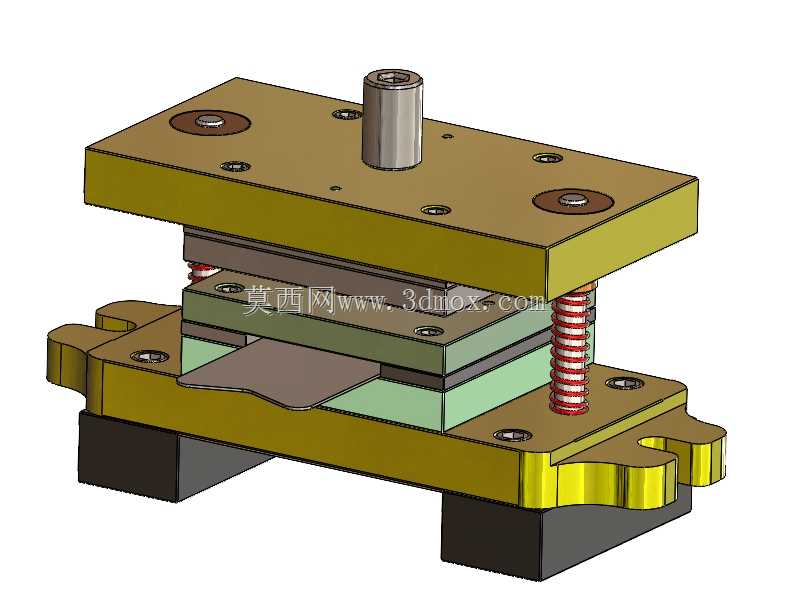

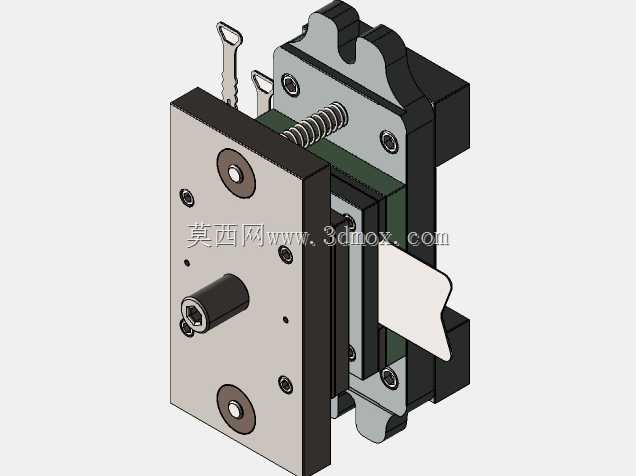

　　这套预压成型结构主要面向小尺寸薄金属板件的前置压型工序，常见于五金冲压产线的前段工位，适配普通开式可倾压力机的安装接口，可直接装夹在机床工作台面完成对应工序作业。从结构布局来看，整套模具采用标准后侧导柱模架作为承载基础，上下模座选用45号钢调质处理，保证长期冲压作业下的刚性与抗变形能力，导柱导套配合间隙控制在0.02mm以内，确保合模过程中上下模的对中精度，避免偏载造成的刃口啃伤或成型尺寸超差。上模部分通过模柄与压力机滑块连接，模柄采用压入式结构与上模座固定，同轴度公差控制在0.01mm范围内，保证滑块运动过程中模具无偏摆。上模的成型凸模采用镶块式设计，通过螺钉和销钉固定在上模固定板上，方便后续磨损后快速更换，无需整体拆卸模座，

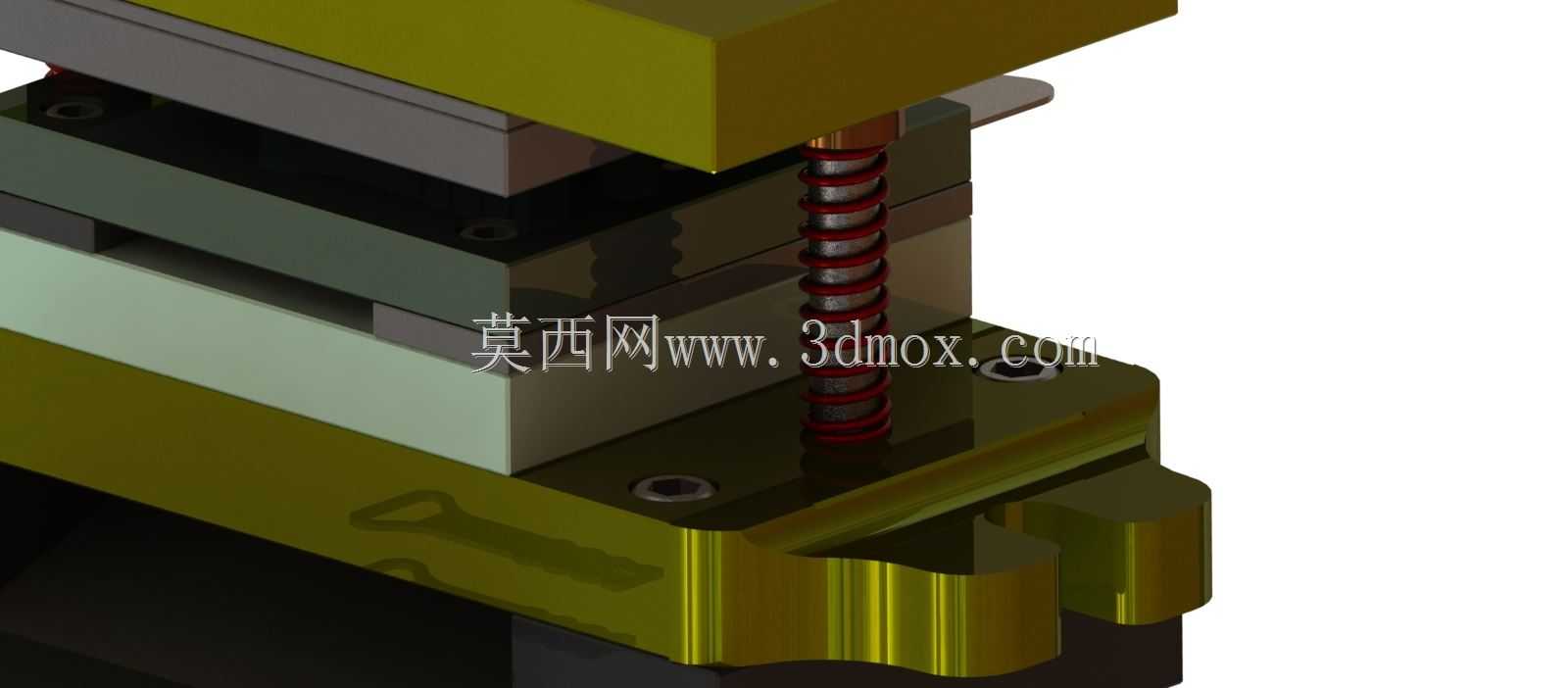

　　降低产线维护的停机时间。凸模与卸料板之间设置小导柱辅助导向，应对薄料冲压时的微小侧向力，避免成型位置偏移。卸料部分采用弹性卸料结构，矩形弹簧均匀布置在凸模周边，预压力根据料厚调整至合适区间，保证冲压前先将料带压紧，防止料带在成型过程中出现窜动、起皱问题，开模时又能顺利将箍在凸模上的料件卸下，避免带料影响后续送料。下模部分的凹模型腔对应凸模成型轮廓设计，入模锥度设置为15度，方便料件顺利进入型腔，型腔工作带高度根据料厚取3-5倍料厚值，保证成型面的平整度，下方设置漏料通道，成型后的工序件可直接通过漏料口滑落至接料盒，无需人工取件，适配连续自动化送料的作业场景。模具的安装边界完全适配常规25吨开式压力机的工作台尺寸，上下模座的安装槽、

　　压板固定位均按通用标准设计，无需额外加工转接板即可完成装夹，闭合高度设计在压力机的装模高度调节区间内，无需调整滑块连杆的极限位置即可完成合模高度调试。从实际应用场景来看，这类预压模常作为多工位级进冲压线的前置工位，先对料带的待成型区域完成初步压型，消除材料内应力，为后续的精冲、折弯、落料工序预留尺寸余量，避免直接成型造成的材料撕裂、回弹超差问题；也可作为独立单工序模，用于小批量试生产阶段的零件打样，验证成型工艺参数的合理性，降低连续模开发的试错成本。设计过程中重点考虑了薄料冲压的压料稳定性，弹簧的布置位置避开料带的送料路径，卸料板的压料面做了平面度研磨处理，保证料带压紧时受力均匀，不会出现局部压痕；上下模的成型面均做了淬火处理，

　　硬度达到HRC58-62，提升模具的耐磨性能，延长单次修模后的冲压寿命。模具的导料板沿送料方向布置在凹模两侧，导料间隙取料厚加0.1mm，保证料带送进过程中无卡滞、无偏斜，挡料销设置在初始送料位置，配合自动送料机的步距控制，保证每一次冲压的成型位置一致。对于成型过程中可能出现的材料回弹问题，凸模成型面预留了0.5度的回弹补偿角，试模时可根据实际成型件的尺寸偏差微调补偿量，保证成型后的零件尺寸符合图纸公差要求。整套结构没有复杂的非标零件，大部分标准件均可从五金模配材市场直接采购，加工周期短，制造成本低，非常适配小型五金加工厂的小批量零件生产需求，日常维护仅需定期检查导柱导套的润滑情况、弹簧的弹力衰减情况以及成型刃口的磨损情况，即可保证长期稳定作业。
